Взрывозащищенный радарный уровнемер Streamlux ULR-3000
Код товара: 1547
Цена по запросу
Радарные уровнемеры ULR-3000 - это современные взрывозащищённые приборы для высокоточного бесконтактного измерения уровня жидкостей, сыпучих и твёрдых веществ в практически любых, даже самых сложных технологических условиях, на дальностях до 120 м с точностью до 2 мм.
Мощный передатчик, линза-концентратор и использование принципа частотной модуляции позволяют уровнемерам ULR-3000 стабильно работать даже в условиях сильного парения, запыления и конденсации, для них не является помехой вспенивание, кипение или перемешивание измеряемого вещества. Эти приборы отлично работают при температуре измеряемой среды до +1000°С, и давление в ёмкости до 20 атмосфер, агрессивность среды при этом не имеет значения.
ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:
Жидкие среды:
| Сыпучие и твёрдые материалы:
|
| А также: шламов, пульпы, навозной жижи и других подобных субстанций | |

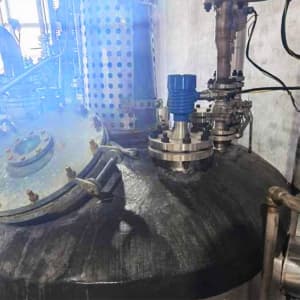

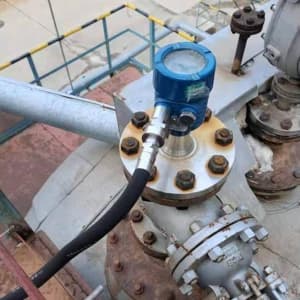

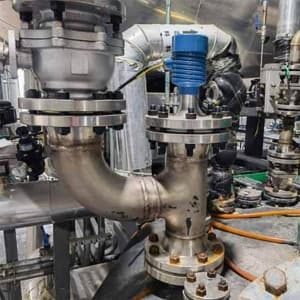

Радарные уровнемеры ULR-3000 могут устанавливаться в ёмкостях всех типов, включая колонны, силосы, дробилки, мешалки, реакторы, сепараторы, доменные и калильные печи и использоваться при хранении, приготовлении и перевозке. Они не требуют переналадок и сложного обслуживания, не подвергаются механическому износу, не требуют расходов на эксплуатацию.
ВЗРЫВОЗАЩИТА:
Уровнемеры ULR-3000 разработаны специально для эксплуатации в условиях, где возможно образование взрывоопасных смесей и соответствуют отраслевым регламентам и имеют маркировку взрывозащиты согласно ГОСТ 31610.20-1-2016 / IEC 60079-20-1:2010
| При температуре процесса до +80 ℃ | ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X 1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X |
| При температуре процесса до +200 ℃** | ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X 1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db X |
Модификации радарных уровнемеров ULR-3000

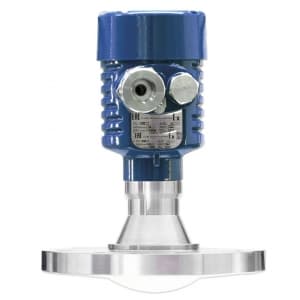

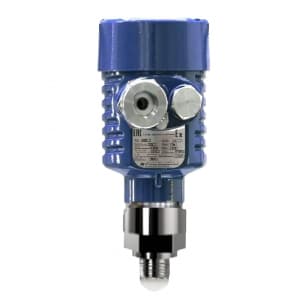

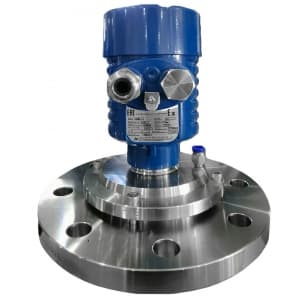

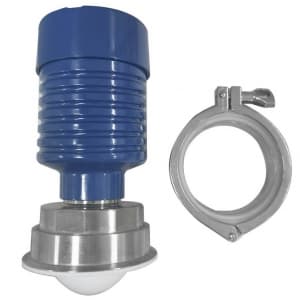

Уровнемеры ULR3000 оснащаются линзами двух типоразмеров Ø32 или Ø76 мм, устанавливаемыми в различные оправы, несущие также функцию крепёжного элемента для присоединения к ёмкости с измеряемой средой. Форма, конструкция и присоединительные размеры оправ определяются типом ёмкости, температурой и характером контролируемого процесса (cм. Технические характеристики).
Благодаря модульной конструкции, уровнемеры серии ULR-3000 могут изготавливаться в различных специализированных вариантах. Например, для измерений в области металлургии разработан специальный теплоотводящий переходник, позволяющий измерять материалы, имеющие температуру до 1000°С. А для измерения агрессивных веществ передняя часть антенны может быть прикрыта антикоррозийной оболочкой, проницаемой для радиолучей.
| Диапазон измерений уровня измеряемой среды, м* | 0,08 ~ 10; 0,08 ~ 20; 0,08 ~ 30; 0,08 ~ 60; 0,08 ~ 120 |
| Технологическое соединение* | Трубная резьба/универсальные; антикоррозийные; изолирующие фланцы/санитарные патроны |
| Диапазон температуры окружающей среды при эксплуатации,°С | –40 +60 |
| Диапазон температур измеряемой среды, ℃* | -40 +200 (возможно специальное исполнение для температур до 1000 ℃) |
| Рабочее давление измеряемой среды, не более, МПа* | -0,1 ~ 2,0 |
| Диаметр линзы, мм* | Ø32 для фланцев < DN 80 или резьбы G 1½ Ø76 для фланцев ≥ DN 80 или резьбы G 3½ |
| Материал антенны | ПТФЭ |
| Технологическое давление в резервуаре | до 2 МПа |

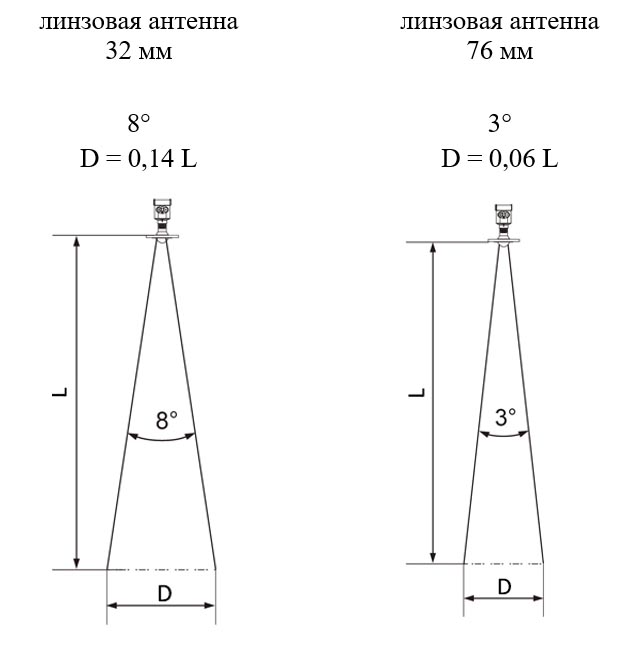

| Угол излучения* | 8° для линзы Ø32 мм 3° для линзы Ø76 мм |
| Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой среды, мм | ±20 (от 0 до 0,5 м) ±2; ±3; ±4 (от 0,5 до 30 м)* ±5 (от 30 до120 м) |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Частота передачи | 76 ~ 81 ГГц |
Напряжение питания, В* - двухпроводная система - четырёхпроводная система | = 15-28 = 18-28 |
| Корпус* | литой алюминий/нержавеющая сталь/пластик |
| Параметры искробезопасных цепей | |
| Максимальное входное напряжение, В | 28 |
| Максимальный входной ток, А | 93 |
| Максимальная внутренняя ёмхорошокость, нФ | 33 |
| Максимальная внутренняя индуктивность, мГн | 0 |
| Максимальная выходная мощность, Вт | 0,65 |
| Маркировка взрывозащиты | |
| При температуре процесса до +80 ℃ | ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X 1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X |
| При температуре процесса до +200 ℃** | ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X 1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db X |
| * Определяется заказом |
| ** При температурах технологического процесса от +110 до 200 ℃ необходимо использовать теплоотвод для недопущения превышения установленного температурного класса |
Сертификат Ех-ULR-3000 - Взывонепроницаемая. оболочка
Сертификат Ех-ULR-3000 - Искробезопасная электрическая цепьОписание
Радарные уровнемеры ULR-3000 - это современные взрывозащищённые приборы для высокоточного бесконтактного измерения уровня жидкостей, сыпучих и твёрдых веществ в практически любых, даже самых сложных технологических условиях, на дальностях до 120 м с точностью до 2 мм.
Мощный передатчик, линза-концентратор и использование принципа частотной модуляции позволяют уровнемерам ULR-3000 стабильно работать даже в условиях сильного парения, запыления и конденсации, для них не является помехой вспенивание, кипение или перемешивание измеряемого вещества. Эти приборы отлично работают при температуре измеряемой среды до +1000°С, и давление в ёмкости до 20 атмосфер, агрессивность среды при этом не имеет значения.
ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:
Жидкие среды:
| Сыпучие и твёрдые материалы:
|
| А также: шламов, пульпы, навозной жижи и других подобных субстанций | |
Радарные уровнемеры ULR-3000 могут устанавливаться в ёмкостях всех типов, включая колонны, силосы, дробилки, мешалки, реакторы, сепараторы, доменные и калильные печи и использоваться при хранении, приготовлении и перевозке. Они не требуют переналадок и сложного обслуживания, не подвергаются механическому износу, не требуют расходов на эксплуатацию.
ВЗРЫВОЗАЩИТА:
Уровнемеры ULR-3000 разработаны специально для эксплуатации в условиях, где возможно образование взрывоопасных смесей и соответствуют отраслевым регламентам и имеют маркировку взрывозащиты согласно ГОСТ 31610.20-1-2016 / IEC 60079-20-1:2010
| При температуре процесса до +80 ℃ | ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X 1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X |
| При температуре процесса до +200 ℃** | ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X 1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db X |
Модификации радарных уровнемеров ULR-3000
Уровнемеры ULR3000 оснащаются линзами двух типоразмеров Ø32 или Ø76 мм, устанавливаемыми в различные оправы, несущие также функцию крепёжного элемента для присоединения к ёмкости с измеряемой средой. Форма, конструкция и присоединительные размеры оправ определяются типом ёмкости, температурой и характером контролируемого процесса (cм. Технические характеристики).
Благодаря модульной конструкции, уровнемеры серии ULR-3000 могут изготавливаться в различных специализированных вариантах. Например, для измерений в области металлургии разработан специальный теплоотводящий переходник, позволяющий измерять материалы, имеющие температуру до 1000°С. А для измерения агрессивных веществ передняя часть антенны может быть прикрыта антикоррозийной оболочкой, проницаемой для радиолучей.
Характеристики
| Диапазон измерений уровня измеряемой среды, м* | 0,08 ~ 10; 0,08 ~ 20; 0,08 ~ 30; 0,08 ~ 60; 0,08 ~ 120 |
| Технологическое соединение* | Трубная резьба/универсальные; антикоррозийные; изолирующие фланцы/санитарные патроны |
| Диапазон температуры окружающей среды при эксплуатации,°С | –40 +60 |
| Диапазон температур измеряемой среды, ℃* | -40 +200 (возможно специальное исполнение для температур до 1000 ℃) |
| Рабочее давление измеряемой среды, не более, МПа* | -0,1 ~ 2,0 |
| Диаметр линзы, мм* | Ø32 для фланцев < DN 80 или резьбы G 1½ Ø76 для фланцев ≥ DN 80 или резьбы G 3½ |
| Материал антенны | ПТФЭ |
| Технологическое давление в резервуаре | до 2 МПа |
| Угол излучения* | 8° для линзы Ø32 мм 3° для линзы Ø76 мм |
| Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой среды, мм | ±20 (от 0 до 0,5 м) ±2; ±3; ±4 (от 0,5 до 30 м)* ±5 (от 30 до120 м) |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Частота передачи | 76 ~ 81 ГГц |
Напряжение питания, В* - двухпроводная система - четырёхпроводная система | = 15-28 = 18-28 |
| Корпус* | литой алюминий/нержавеющая сталь/пластик |
| Параметры искробезопасных цепей | |
| Максимальное входное напряжение, В | 28 |
| Максимальный входной ток, А | 93 |
| Максимальная внутренняя ёмхорошокость, нФ | 33 |
| Максимальная внутренняя индуктивность, мГн | 0 |
| Максимальная выходная мощность, Вт | 0,65 |
| Маркировка взрывозащиты | |
| При температуре процесса до +80 ℃ | ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X 1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X |
| При температуре процесса до +200 ℃** | ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X 1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db X |
| * Определяется заказом |
| ** При температурах технологического процесса от +110 до 200 ℃ необходимо использовать теплоотвод для недопущения превышения установленного температурного класса |
Документы
Сертификат Ех-ULR-3000 - Взывонепроницаемая. оболочкаСертификат Ех-ULR-3000 - Искробезопасная электрическая цепь
