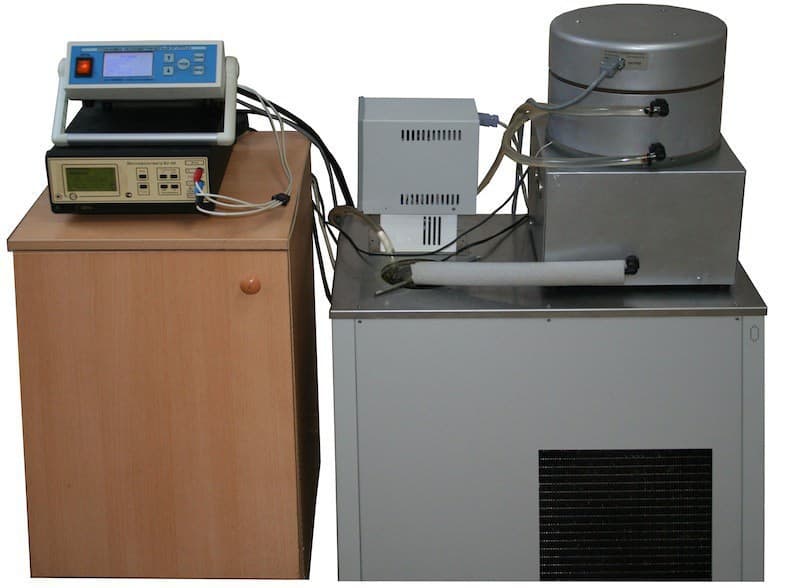

Установка теплометрическая РГ-ПТП.01
Код товара: 707
Цена по запросу
Установка предназначена для поверки (калибровки) датчиков и измерителей плотности теплового потока, работающих на принципе дополнительной (вспомогательной) стенки, методом прямых измерений теплового потока в условиях стационарного теплового режима.
Создание и автоматическое поддержание стационарного и равномерного теплового потока заданной плотности в теплометрическом блоке обеспечивается за счет поддержания постоянной разницы температур верхнего нагревателя, температура которого задается и стабилизируется блоком управления, и нижнего холодильника, температура которого определяется теплоносителем, циркулирующим от термостата (поставляется по спецзаказу). Площадь рабочей зоны теплометрической камеры позволяет поверять одновременно до 18 датчиков теплового потока.
Рабочие условия эксплуатации:
− температура окружающего воздуха (от 18 до 23°С);
− верхнее значение относительной влажности 80 %;
− диапазон атмосферного давления от 84,0 до 106,7 кПа.
| Наименование характеристик | РГ-ПТП.01 |
| Диапазон задания и измерений поверхностной плотности теплового потока в теплометрической камере, Вт/м2 | от 10 до 1000 |
| Пределы допускаемой относительной погрешности задания и измерения плотности теплового потока в рабочей зоне теплометрической камеры, %, не более | ± 3 |
| Коэффициент преобразования датчиков ДТПВ, Вт/(м2·мВ), не более | 40 |
| Время выхода на заданное значение теплового потока, ч, не более | 1 |
| Температура тепловоспринимающей поверхности холодильника, °С | 20 ± 2 |
| Диаметр рабочей зоны холодильника теплометрического блока, мм, не более | 150 |
| Объем архивируемой информации, значений | 100 |
| Напряжение питания | 220В (50Гц) |
| Потребляемая мощность установки, В·А, не более | 200 |
| Габаритные размеры, мм, не более: | |
| – блока управления | 270×230×100 |
| – теплометрического блока | 350×310×400 |
| – датчика теплового потока | ∅27×2 |
| Масса, кг, не более: | |
| – блока управления | 2,8 |
| – теплометрического блока | 13 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок управления | 1 |
| 2 | Теплометрический блок | 1 |
| 3 | Датчики теплового потока | 2 |
| 4 | Кабель управления | 2 |
| 5 | Гибкий шланг | 3 |
| 6 | Насос | 1 |
| 7 | Фильтр | 1 |
| 8 | Сетевой кабель | 1 |
| 9 | Комплект накладок из силиконовой резины | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Паспорт | 1 |
| 12 | Методика поверки | 1 |
| 13 | Кабель связи с ПК | 1 |
| 14 | Программное обеспечение | 1 |
| 15 | Упаковка | 1 |
Описание
Установка предназначена для поверки (калибровки) датчиков и измерителей плотности теплового потока, работающих на принципе дополнительной (вспомогательной) стенки, методом прямых измерений теплового потока в условиях стационарного теплового режима.
Создание и автоматическое поддержание стационарного и равномерного теплового потока заданной плотности в теплометрическом блоке обеспечивается за счет поддержания постоянной разницы температур верхнего нагревателя, температура которого задается и стабилизируется блоком управления, и нижнего холодильника, температура которого определяется теплоносителем, циркулирующим от термостата (поставляется по спецзаказу). Площадь рабочей зоны теплометрической камеры позволяет поверять одновременно до 18 датчиков теплового потока.
Рабочие условия эксплуатации:
− температура окружающего воздуха (от 18 до 23°С);
− верхнее значение относительной влажности 80 %;
− диапазон атмосферного давления от 84,0 до 106,7 кПа.
Характеристики
| Наименование характеристик | РГ-ПТП.01 |
| Диапазон задания и измерений поверхностной плотности теплового потока в теплометрической камере, Вт/м2 | от 10 до 1000 |
| Пределы допускаемой относительной погрешности задания и измерения плотности теплового потока в рабочей зоне теплометрической камеры, %, не более | ± 3 |
| Коэффициент преобразования датчиков ДТПВ, Вт/(м2·мВ), не более | 40 |
| Время выхода на заданное значение теплового потока, ч, не более | 1 |
| Температура тепловоспринимающей поверхности холодильника, °С | 20 ± 2 |
| Диаметр рабочей зоны холодильника теплометрического блока, мм, не более | 150 |
| Объем архивируемой информации, значений | 100 |
| Напряжение питания | 220В (50Гц) |
| Потребляемая мощность установки, В·А, не более | 200 |
| Габаритные размеры, мм, не более: | |
| – блока управления | 270×230×100 |
| – теплометрического блока | 350×310×400 |
| – датчика теплового потока | ∅27×2 |
| Масса, кг, не более: | |
| – блока управления | 2,8 |
| – теплометрического блока | 13 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок управления | 1 |
| 2 | Теплометрический блок | 1 |
| 3 | Датчики теплового потока | 2 |
| 4 | Кабель управления | 2 |
| 5 | Гибкий шланг | 3 |
| 6 | Насос | 1 |
| 7 | Фильтр | 1 |
| 8 | Сетевой кабель | 1 |
| 9 | Комплект накладок из силиконовой резины | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Паспорт | 1 |
| 12 | Методика поверки | 1 |
| 13 | Кабель связи с ПК | 1 |
| 14 | Программное обеспечение | 1 |
| 15 | Упаковка | 1 |
