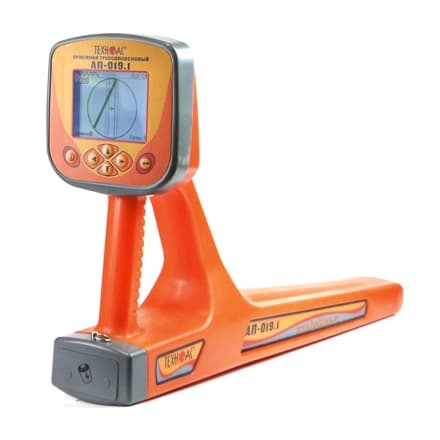

Успех КБИ-309Н - кабелеискатель
Код товара: 184
Цена по запросу
- Трассопоисковый приемник в виде моноблока с большим ЖК дисплеем.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.
Базовая модель.
Назначение кабелеискателя Успех КБИ-309Н
- Поиск электрических кабелей под напряжением.
- Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
- Определение залегания подземных коммуникаций на глубине до 10 м.
Особенности приемника АП-019.1
- Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
- Меню на двух языках (русский и английский).
Функциональные возможности приемника АП-019.1 в различных режимах работы

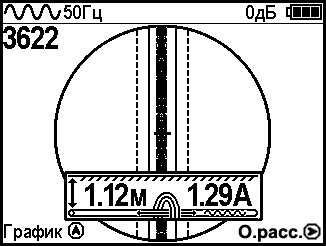

Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

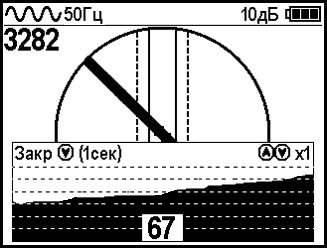

Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

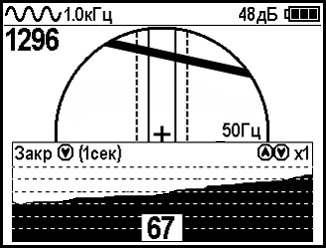

Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

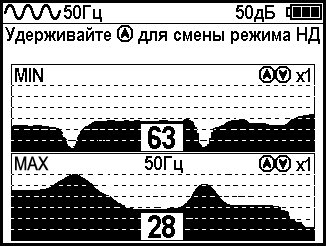

Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

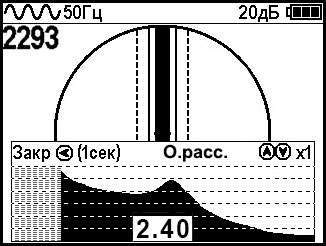

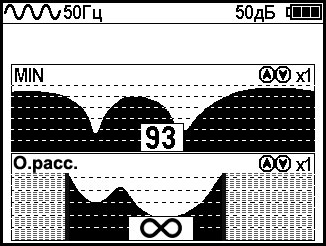

Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

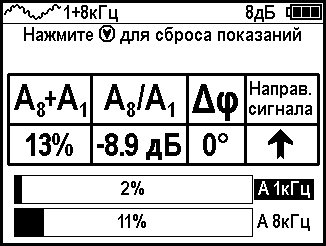

Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Рекомендуемые области применения кабелеискателя Успех КБИ-309Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | - автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты» |
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0...10 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001...9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала |
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.1 | 1 |
| 2 | Батарейки | 4 |
| 3 | Сумка для приемника (чехол 53212) | 1 |
| 4 | Руководство по эксплуатации | 3 |
| 5 | Паспорт на комплект | 1 |

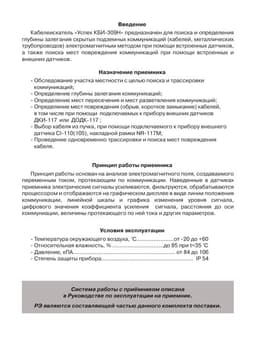

Паспорт

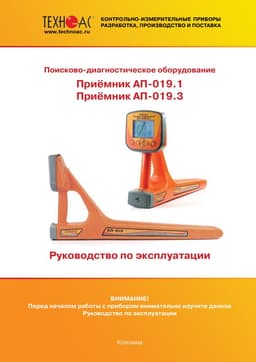

Руководство по эксплуатацииОписание
- Трассопоисковый приемник в виде моноблока с большим ЖК дисплеем.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.
Базовая модель.
Назначение кабелеискателя Успех КБИ-309Н
- Поиск электрических кабелей под напряжением.
- Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
- Определение залегания подземных коммуникаций на глубине до 10 м.
Особенности приемника АП-019.1
- Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
- Меню на двух языках (русский и английский).
Функциональные возможности приемника АП-019.1 в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Рекомендуемые области применения кабелеискателя Успех КБИ-309Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
Характеристики
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | - автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты» |
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0...10 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001...9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | - параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала |
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.1 | 1 |
| 2 | Батарейки | 4 |
| 3 | Сумка для приемника (чехол 53212) | 1 |
| 4 | Руководство по эксплуатации | 3 |
| 5 | Паспорт на комплект | 1 |
