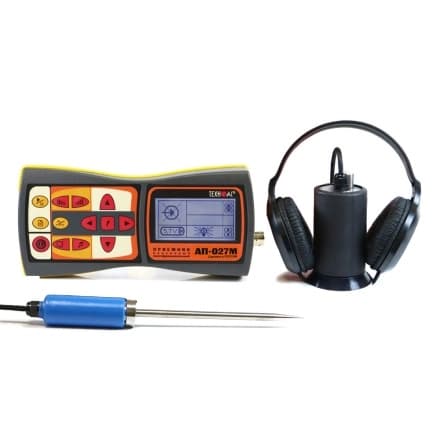

Успех АТ-407НД - течеискатель с функцией диагностирования запорной арматуры
Код товара: 59
Цена по запросу
Назначение течеискателя Успех АТ-407НД
Течеискатель с функцией диагностирования запорной арматуры Успех АТ-407НД предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения на глубине до 3 м в канальной и бесканальной прокладке.
Поиск мест повреждения производится акустическим методом.
В состав течеискателя входит комплект ADM-227, состоящий из малогабаритного акустического датчика с магнитным основанием и удлинительного штыря.
Наличие малогабаритного датчика позволяет проводить работы по поиску утечек, контролю состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика ADM-227 и передаются в виде графических и цифровых показаний на приемник АП-027M.
Особенности приемника АП-027М
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
- Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Рекомендуемые области применения течеискателя Успех АТ-407НД
- ЖКХ
- Теплосети
- Водоканал
Характеристики трассопоискового приемника АП-027М
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор | |
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
Характеристики акустического датчика AD-257
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Характеристики акустического датчика ADM-227
| Параметр | Значение |
|---|---|
| Масса датчика, кг | 0,225±0,02 |
| Масса штыря, кг | 0,115±0,02 |
| Габаритные размеры датчика, мм (без соединительного провода) | 105(+2)x31(+1) |
| Габаритные размеры штыря, мм | 190(+2)x29(+1) |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027M | 1 |
| 2 | Комплект акустического датчика AD-257 | 1 |
| 3 | Комплект акустического малогабаритного датчика ADM-227 | 1 |
| 4 | Головные телефоны | 1 |
| 5 | Держатель для приемника АП-027.00.010 | 1 |
| 6 | Батарейки для приемника (AA) | 4 |
| 7 | Крестовая отвертка | 1 |
| 8 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 |
| 9 | Сумка для комплекта (чехол 53207) | 1 |
| 10 | Руководство по эксплуатации | 2 |
| 11 | Паспорт | 1 |

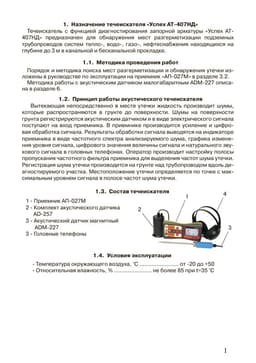

Паспорт

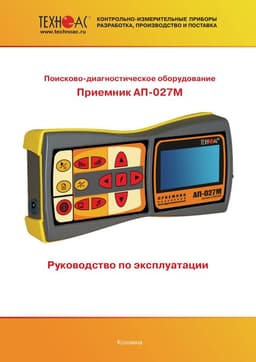

Руководство по эксплуатации приёмника АП-027МОписание
Назначение течеискателя Успех АТ-407НД
Течеискатель с функцией диагностирования запорной арматуры Успех АТ-407НД предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения на глубине до 3 м в канальной и бесканальной прокладке.
Поиск мест повреждения производится акустическим методом.
В состав течеискателя входит комплект ADM-227, состоящий из малогабаритного акустического датчика с магнитным основанием и удлинительного штыря.
Наличие малогабаритного датчика позволяет проводить работы по поиску утечек, контролю состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика ADM-227 и передаются в виде графических и цифровых показаний на приемник АП-027M.
Особенности приемника АП-027М
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
- Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Рекомендуемые области применения течеискателя Успех АТ-407НД
- ЖКХ
- Теплосети
- Водоканал
Характеристики
Характеристики трассопоискового приемника АП-027М
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор | |
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
Характеристики акустического датчика AD-257
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Характеристики акустического датчика ADM-227
| Параметр | Значение |
|---|---|
| Масса датчика, кг | 0,225±0,02 |
| Масса штыря, кг | 0,115±0,02 |
| Габаритные размеры датчика, мм (без соединительного провода) | 105(+2)x31(+1) |
| Габаритные размеры штыря, мм | 190(+2)x29(+1) |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027M | 1 |
| 2 | Комплект акустического датчика AD-257 | 1 |
| 3 | Комплект акустического малогабаритного датчика ADM-227 | 1 |
| 4 | Головные телефоны | 1 |
| 5 | Держатель для приемника АП-027.00.010 | 1 |
| 6 | Батарейки для приемника (AA) | 4 |
| 7 | Крестовая отвертка | 1 |
| 8 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 |
| 9 | Сумка для комплекта (чехол 53207) | 1 |
| 10 | Руководство по эксплуатации | 2 |
| 11 | Паспорт | 1 |
