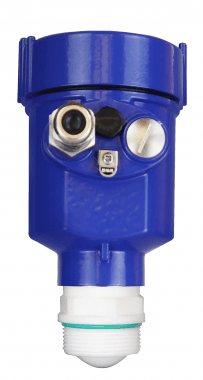

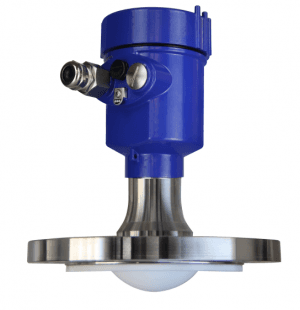

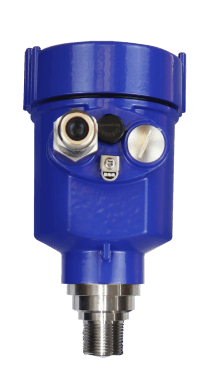

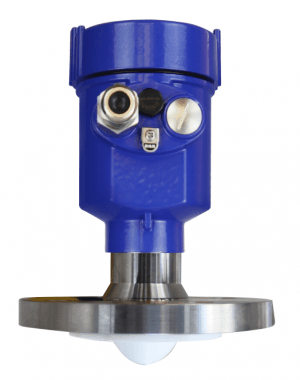

Универсальный радарный уровнемер STREAMLUX RD-8000

Радарные уровнемеры RD-8000 - это современные высокоточные приборы для бесконтактного измерения уровня жидкостей, сыпучих и твёрдых материалов в практически любых, даже самых сложных технологических условиях, в диапазоне дальности до 100 м с точностью до 3 мм.

Используя принцип частотной модуляции сигнала, радарные уровнемеры RD8000 работают даже в условиях сильного парения, запыления и конденсации, для них не является помехой вспенивание, кипение или перемешивание измеряемого материала. Эти приборы отлично работают при температуре измеряемого вещества от -40 до +1000°С. Давление в ёмкости может достигать 25 атмосфер, агрессивность среды не имеет значения.

Радарные уровнемеры Streamlux RD-8000 могут устанавливаться в ёмкостях всех типов, включая колонны, силосы, дробилки, мешалки, реакторы, сепараторы и доменные печи и использоваться при хранении, приготовлении и перевозке.

Они не требуют переналадок и сложного обслуживания, не подвергаются механическому износу, не требуют расходов на эксплуатацию.

ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:

Для измерения агрессивных веществ передняя часть антенны может быть прикрыта антикоррозийной оболочкой, проницаемой для радиолучей.

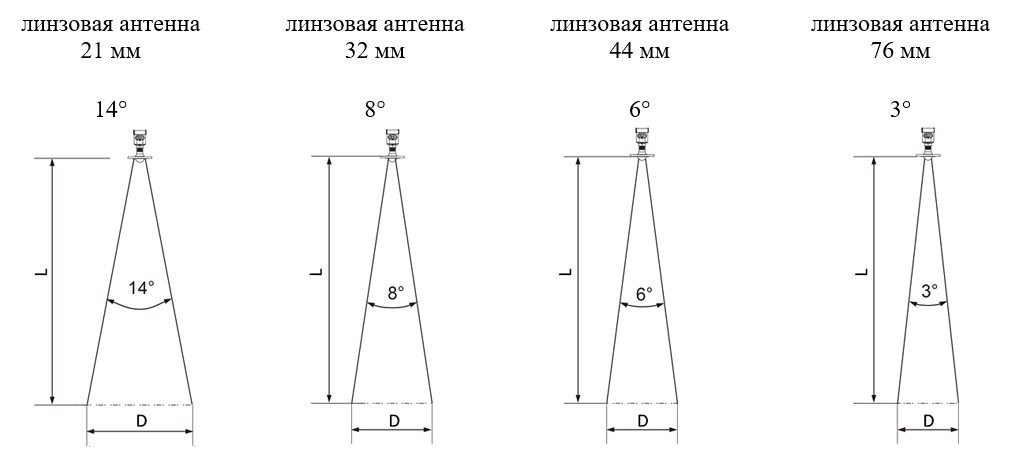

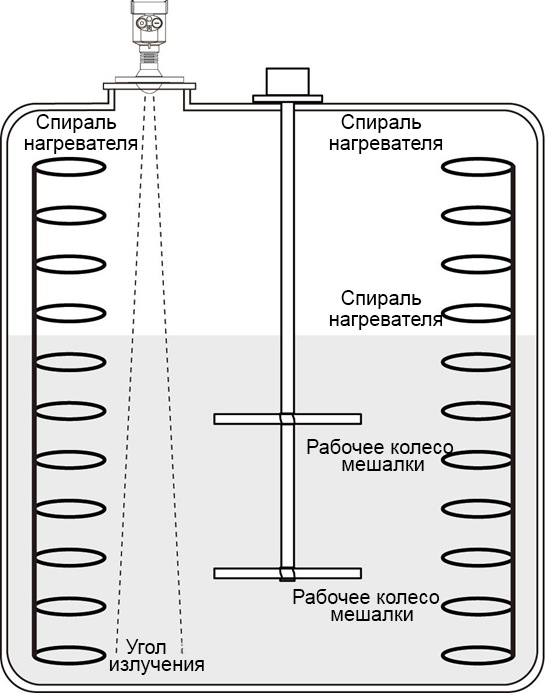

Уровнемер RD-8000 незаменим, когда нужно провести высокоточные (с точностью до 1 мм) измерения на расстояниях от 7 см до 100 метров. При этом измеряемая среда может иметь температуру до +1000°С и быть прикрыта паром, пылью или пеной. Компактная линзовидная антенна позволяет устанавливать радарные уровнемеры в резервуарах со сложной геометрией и в узких обводных трубах. Предельно узкий угол излучения (до 3°) уменьшает образование помех и обладает хорошими показателями проникновения, обеспечивая точные измерения даже в условиях налипания, конденсации и сильной запылённости, при этом не требуется никаких дополнительных продувочных устройств.

Уровнемеры серии RD-8000, за счёт концентрированности и мощности начального импульса, отлично работают в средах с малой диэлектрической постоянной (мука, порошки и гранулы пластмасс, масла, нефть и нефтепродукты).

Данные по уровню отображаются на экране вторичного преобразователя, а также могут переданы через аналоговый или цифровой порт в системы диспетчеризации и автоматизированного управления техпроцессами.

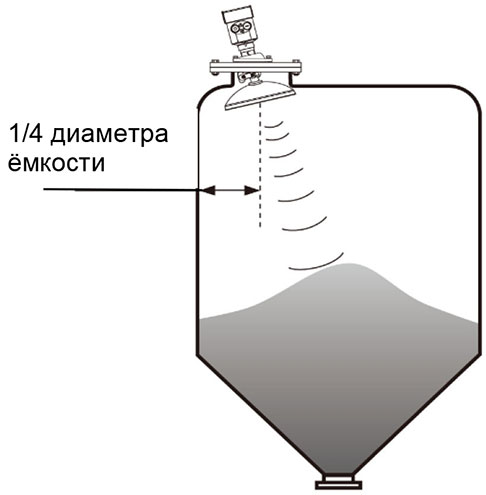

Измерение сыпучих материалов

При засыпке сыпучих материалов в бункеры и силосы создаётся неровность верхней поверхности материала, характеризуемая углом естественного откоса.

Данный угол определяется для конкретного материала и должен учитываться при измерении его уровня, Это важно, т.к. измерительный луч уровнемера приходя к поверхности под слишком острым углом будет отражаться в сторону от приёмной антенны.

Для решения этой проблемы применяется монтаж уровнемера на подвесе, позволяющем регулировать угол излучения радара относительно горизонтальной плоскости и учитывать угол естественного откоса материала. Регулировка заключается в приведении биссектрисы угла излучения радарного уровнемера в перпендикуляр к плоскости обрушения материала.

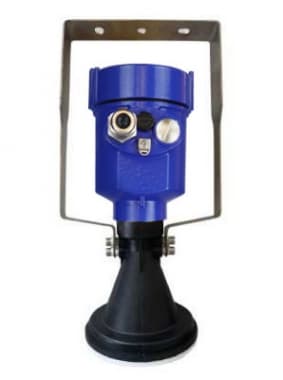

Радарные уровнемеры Streamlux RD-8000 могут поставляться с подвесам на кардан или рамку-кронштейн и на 100% решают задачи измерения уровня сыпучих материалов.

ИЗМЕРЕНИЕ ПРИ СВЕРХВЫСОКИХ ТЕМПЕРАТУРАХ

Благодаря модульной конструкции, уровнемеры серии RD-8000 могут изготавливаться в различных специализированных вариантах. Например, для измерений в области металлургии разработан специальный теплоотводящий переходник, позволяющий измерять материалы, имеющие температуру до 1000°С. Если вы не нашли подходящий для себя вариант в стандартных моделях, наши специалисты подберут решение вашей специфической задачи.

ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА УРОВНЕМЕРОВ RD-8000

Радар миллиметрового диапазона волн с минимальной слепой зоной (от 10 см).

• Компактные антенны позволяют решать задачи в различных производственных условиях.
• Высокая проникающая способность позволяет работать в нормальном режиме даже в условиях налипания и конденсации на оболочке антенны.
• Нескольких режимов измерения. Время реакции уровнемера в режиме быстрого измерения составляет менее 1 с.
