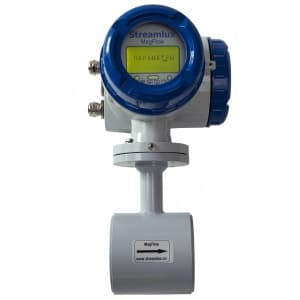

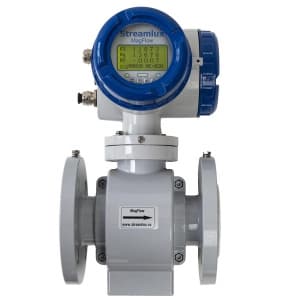

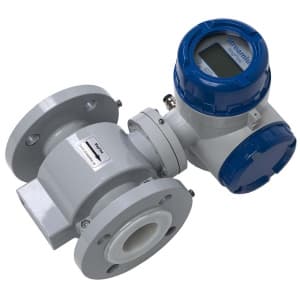

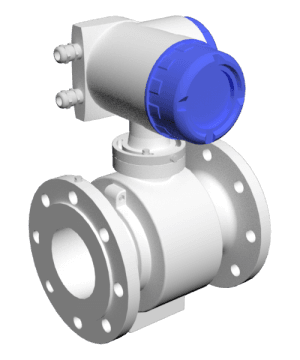

Универсальный электромагнитный расходомер Streamlux MagFlow 1100
Код товара: 1531
Цена по запросу
Электромагнитные расходомеры Streamlux MagFlow 1100 - это высокоточные приборы, предназначенные для непрерывного измерения объемного расхода самых разнообразных жидкостей. Они отлично работают на питьевой и технической воде с электропроводностью свыше 5 мкСм/см, а также на теплоносителе.
Эти расходомеры безупречно справляются с измерением хозяйственно-бытовых и промышленных стоков, идеально подходят для работы с сильно загрязненными или загазованными жидкостями и пульпами. Их используют на производствах для учета расхода пульп и даже цементных растворов.
ОБЛАСТИ ПРИМЕНЕНИЯ:
• Чистая вода
• Морская вода
• Теплоноситель
• Хозяйственно-бытовые стоки
• Промышленные стоки
• Пластовые воды
• Фекальная канализация
• Цементные растворы
• Лаки / Краски
Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, монеля, хастеллоя или тантала, а также платины и карбида вольфрама
ПРИМЕНЕНИЕ В АГРЕССИВНЫХ СРЕДАХ:

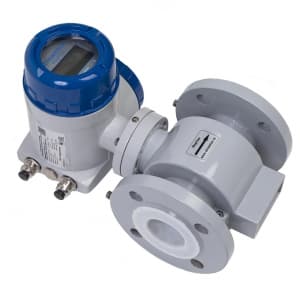

Фторопластовая или керамическая футеровка внутренней поверхности измерительного участка, позволяет использовать прибор с любыми агрессивными жидкостями:
• Кислоты
• Щелочи
• Растворители
• Жидкие минеральные удобрения
Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Для всех моделей предусмотрен расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, аварийный сигнал, связь по RS-485 и Modbus (HART). Доступны комплектации как с питанием от сети, так и с автономным питанием от литиевой батареи.
ИСПОЛЬЗОВАНИЕ ПРИБОРА В СТЕСНЕННЫХ УСЛОВИЯХ:
В случае, когда необходимо установить прибор в тесных условиях, используется бесфланцевое исполнение “сэндвич”.
Соединение типа "сэндвич" позволяет устанавливать их в самых ограниченных пространствах помещений узлов учета. Взаимозаменяемость между различными стандартами фланцевых соединений делает этот расходомер поистине универсальным.

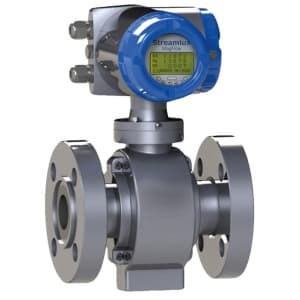

ИЗМЕРЕНИЕ ПРИ СВЕРХВЫСОКОМ ДАВЛЕНИИ:
При очень высоком давлении (до 42 МПа) используется модификация расходомера сверхвысокого давления, разработанная специально для надежного измерения среды в условиях высокого давления и наличия механических включений.
Она является наиболее доступным решением для трубопроводов с экстремально высоким давлением и чаще всего применяются на нефтяных месторождениях для систем поддержания пластового давления (ППД) и устанавливаются в узлах водораспределительного блока.
Этот универсальный прибор используется для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях, а применяются на магистральных трубопроводах и в некоторых технологических процессах.
| Диаметр номинальный, мм. | DN10…DN1600 |
| Материал корпуса | Нержавеющая сталь, Сталь |
| Материал электродов | Нержавеющая сталь 316L Титановый сплав Монель (никелевый сплав) Хастеллой Карбид вольфрама Керамика (по спецзаказу) |
| Внутреннее покрытие (футеровка) | Хлоропреновый каучук (DN10…DN2200) Фторопласт PTFE (DN10…DN500) Полиуретан (DN10…DN500) Керамика (по спецзаказу) |
| Присоединение | Фланец Сэндвич |
| Минимальный расход, м3/ч | 0,014 |
| Температура рабочей среды, °C | -25…+80 (покрытие FEP, PTFE) -25…+60 (покрытие Хлоропрен) -40…+180 (покрытие FEP с установленными ребрами охлаждения) |
| Температура окружающей среды, °C | -10…+60 |
| Влажность относительная, % | не более 85 |
| Давление рабочей среды, МПа | 0,6 - 42 |
| Погрешность, % | ±0,5 (спецзаказ - 0,25%) |
| Электропроводность, мкСм/см | >5 (>20 для деминерализованной воды) |
| Класс защиты | IP65 (Моноблок или выносной) IP68 (Выносной преобразователь) |
| Питание | Переменное 85-240В Постоянное 20…36В Автономное Литиевая батарея |
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА | 4…20 (HART) |
| Цифровой выход | RS485 (MODBUS, PROFIBUS) |
| Архив (опция) | Ежечасно Ежедневно Ежемесячно |
| Облачный сервис (опция) | Бесплатное ПО Доступ к показателям расхода из любой точки мира |
| Длина кабеля (выносной преобразователь) | В базе - 5м Максимум - 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
| Диапазон расхода (м3/ч) | ||||
| DN, мм | Qmin при V=0,05 м/с | Qn1 при V=0,2 м/с | Qn2 при V=0,5 м/с | Qn3 при V=10 м/с |
| 10 | 0,014 | 0,057 | 0,141 | 2,827 |
| 15 | 0,032 | 0,127 | 0,318 | 6,362 |
| 20 | 0,057 | 0,226 | 0,565 | 11,310 |
| 25 | 0,088 | 0,353 | 0,884 | 17,671 |
| 32 | 0,145 | 0,579 | 1,448 | 28,953 |
| 40 | 0,226 | 0,905 | 2,262 | 45,239 |
| 50 | 0,353 | 1,414 | 3,534 | 70,686 |
| 65 | 0,597 | 2,389 | 5,973 | 119,459 |
| 80 | 0,905 | 3,619 | 9,048 | 180,956 |
| 100 | 1,414 | 5,655 | 14,137 | 282,743 |
| 125 | 2,209 | 8,836 | 22,089 | 441,786 |
| 150 | 3,181 | 12,723 | 31,809 | 636,173 |
| 200 | 5,655 | 22,619 | 56,549 | 1130,973 |
| 250 | 8,836 | 35,343 | 88,357 | 1767,146 |
| 300 | 12,723 | 50,894 | 127,235 | 2544,690 |
| 350 | 17,318 | 69,272 | 173,180 | 3463,606 |
| 400 | 22,619 | 90,478 | 226,195 | 4523,893 |
| 450 | 28,628 | 114,511 | 286,278 | 5725,553 |
| 500 | 35,343 | 141,372 | 353,429 | 7068,583 |
| 600 | 50,894 | 203,575 | 508,938 | 10178,760 |
| 700 | 69,272 | 277,088 | 692,721 | 13854,424 |
| 800 | 90,478 | 361,911 | 904,779 | 18095,574 |
| 900 | 114,511 | 458,044 | 1145,111 | 22902,210 |
| 1000 | 141,372 | 565,487 | 1413,717 | 28274,334 |
| 1200 | 203,575 | 814,301 | 2035,752 | 40715,041 |
| 1400 | 277,088 | 1108,354 | 2770,885 | 55417,694 |
| 1600 | 361,911 | 1447,646 | 3619,115 | 72382,295 |

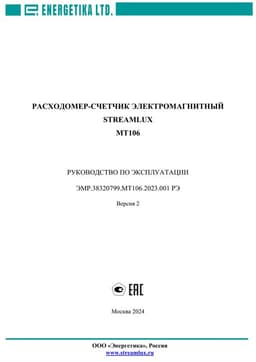

Руководство по эксплуатации MT106

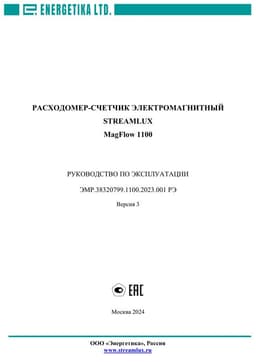

Руководство по эксплуатации MagFlow 1100

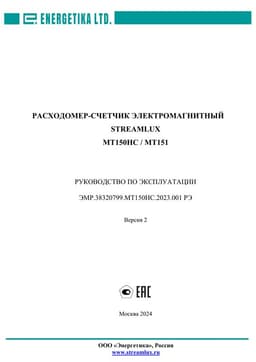

Руководство по эксплуатации MT150HC/MT151

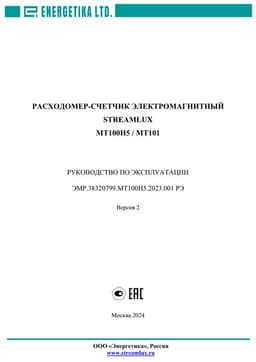

Руководство по эксплуатации MT100H5/MT101

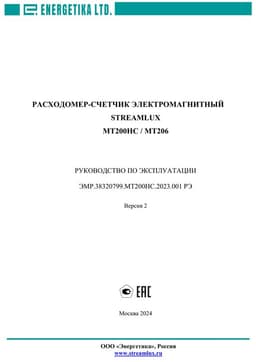

Руководство по эксплуатации MT200HC/MT206
Санитарный сертификатОписание
