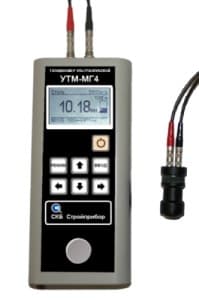

Ультразвуковой толщиномер УТМ-МГ4
Код товара: 714
Цена по запросу
Толщиномер УТМ-МГ4 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов и пластмасс. Поверхности изделий могут быть как гладкими, так и грубыми, корродированными с шероховатостью до Rz160 и радиусом кривизны от 5 мм.
В толщиномере применяется автоматическая настройка чувствительности и индикация акустического контакта.
Оригинальный алгоритм обработки сигнала позволяет проводить измерения во всем диапазоне толщин используя один раздельно совмещенный ПЭП частотой 5 МГц.
В толщиномере имеются две таблицы с данными для скорости распространения ультразвука в различных материалах.
Питание осуществляется от встроенного литий-ионного аккумулятора емкостью 1800 мА*ч.
Для настройки ПЭП имеется встроенный в корпус толщиномера образец толщины.
Возможность связи с ПК по USB-интерфейсу.
| Наименование характеристик | УТМ-МГ4 | |
| Диапазон измерения толщины (по стали), мм | 0,7...300 | |
| Пределы допускаемой основной абсолютной погрешности, мм (h – измеряемая толщина) | ± (0,003h + 0,1) | |
| Диапазон настроек скорости ультразвука, м/с | 1000...9999 | |
| Питание от встроенного аккумулятора напряжением, В | 3,7 | |
| Цена единицы наименьшего разряда отсчетного устройства, мм | 0,01 | |
| Диапазон рабочих температур, °С | -10...+40 | |
| Габаритные размеры, мм, не более | ||
| - электронного блока | 175х78х25 | |
| - пьезоэлектрического преобразователя | ø25х45 | |
| Масса прибора, кг, не более | 0,32 | |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Пьезоэлектрический преобразователь (ПЭП) 5МГц | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочный кейс | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Кабель для передачи данных в ПК | 1 |
Руководство по эксплуатации (инструкция) УТМ-МГ4Описание
Толщиномер УТМ-МГ4 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов и пластмасс. Поверхности изделий могут быть как гладкими, так и грубыми, корродированными с шероховатостью до Rz160 и радиусом кривизны от 5 мм.
В толщиномере применяется автоматическая настройка чувствительности и индикация акустического контакта.
Оригинальный алгоритм обработки сигнала позволяет проводить измерения во всем диапазоне толщин используя один раздельно совмещенный ПЭП частотой 5 МГц.
В толщиномере имеются две таблицы с данными для скорости распространения ультразвука в различных материалах.
Питание осуществляется от встроенного литий-ионного аккумулятора емкостью 1800 мА*ч.
Для настройки ПЭП имеется встроенный в корпус толщиномера образец толщины.
Возможность связи с ПК по USB-интерфейсу.
Характеристики
| Наименование характеристик | УТМ-МГ4 | |
| Диапазон измерения толщины (по стали), мм | 0,7...300 | |
| Пределы допускаемой основной абсолютной погрешности, мм (h – измеряемая толщина) | ± (0,003h + 0,1) | |
| Диапазон настроек скорости ультразвука, м/с | 1000...9999 | |
| Питание от встроенного аккумулятора напряжением, В | 3,7 | |
| Цена единицы наименьшего разряда отсчетного устройства, мм | 0,01 | |
| Диапазон рабочих температур, °С | -10...+40 | |
| Габаритные размеры, мм, не более | ||
| - электронного блока | 175х78х25 | |
| - пьезоэлектрического преобразователя | ø25х45 | |
| Масса прибора, кг, не более | 0,32 | |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Пьезоэлектрический преобразователь (ПЭП) 5МГц | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочный кейс | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Программное обеспечение | 1 |
| 7 | Кабель для передачи данных в ПК | 1 |
Доп. комплектация
Документы

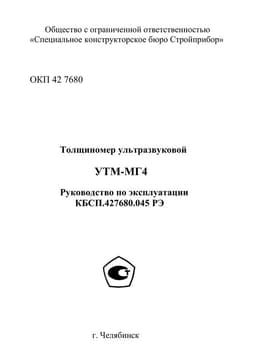

Руководство по эксплуатации (инструкция) УТМ-МГ4
