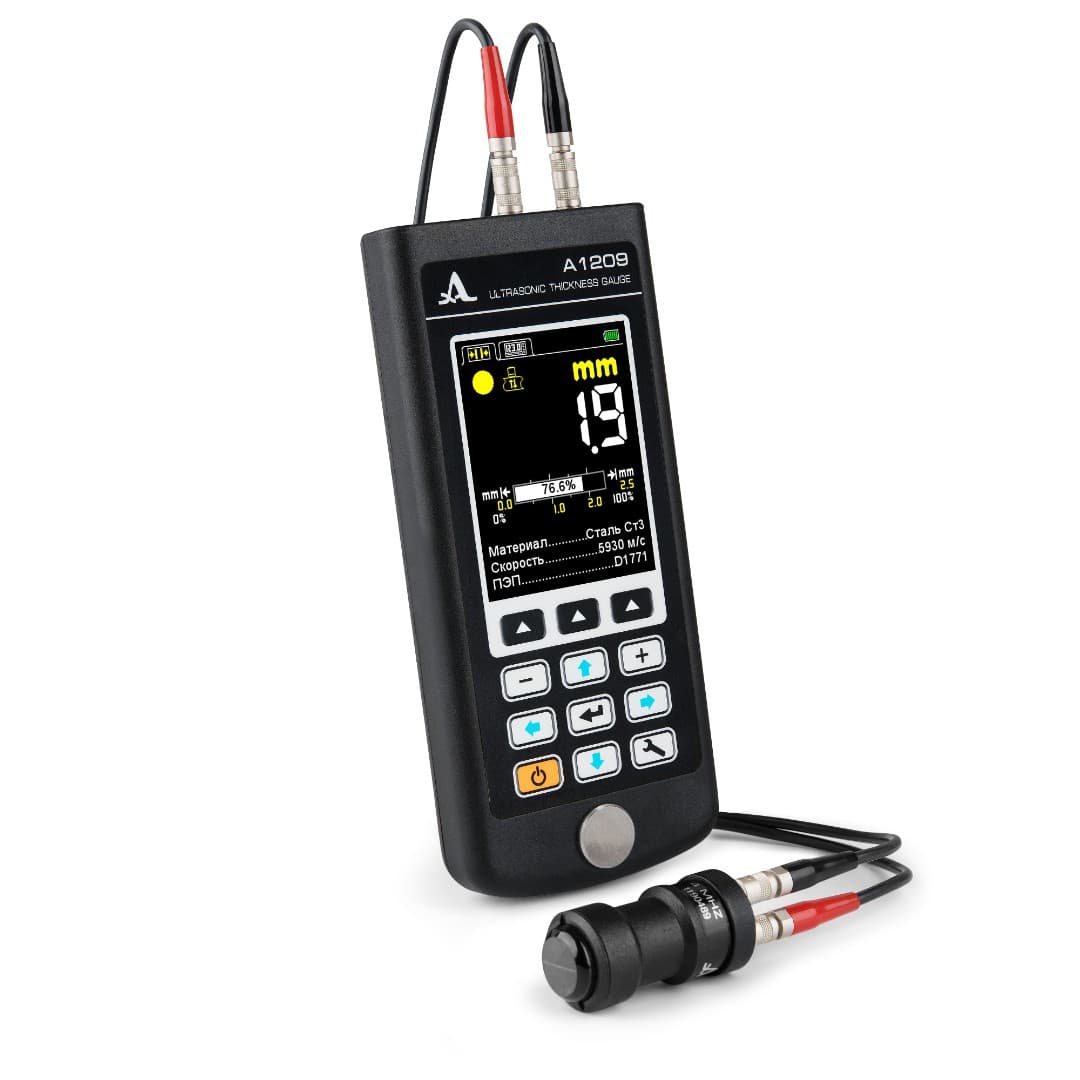

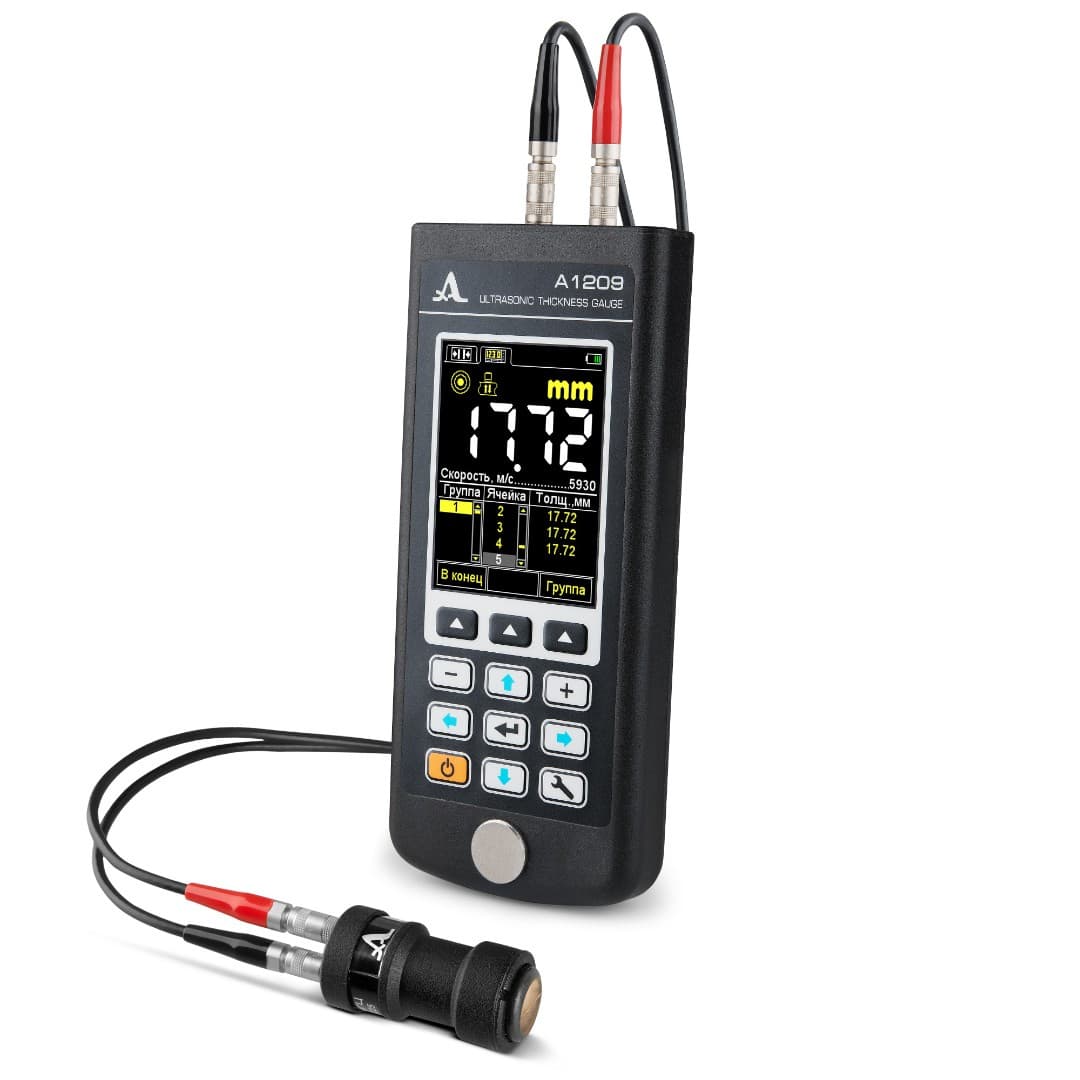

Ультразвуковой толщиномер А1209
Код товара: 1024
Цена по запросу
Традиционное качество и надежность измерений толщиномера А1209 в новом исполнении!
Ультразвуковой толщиномер А1209 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.
Назначение толщиномера А1209
Измерение толщины стенок, котлов, сосудов, обшивок судов и других изделий из черных металлов, а также металлических и пластиковых труб диаметром от 20 мм.
Поддерживает работу с совмещенными и раздельно-совмещенными преобразователями.
В комплект поставки входит раздельно-совмещенный преобразователь D1771 4.0A0D12CL, который обладает повышенной износостойкостью и обеспечивает стабильные измерения на большинстве объектов, что позволяет проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах.
Преобразователь D1771 4.0A0D12CL работоспособен при температурах от - 30°С до + 50°С.
Дополнительно толщиномер может быть укомплектован высокотемпературным раздельно-совмещенным преобразователем П112-5-12/2-АТБ-902 для контроля нагретых объектов до +250 °С.
Преобразователь П112-5-12/2-АТБ-902 работоспособен при температурах от +10°С до + 250°С (с кратковременным прижатием длительностью не более 6 секунд - до+350 °С).
Особенности
- Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
- Встроенный литиевый аккумулятор.
- Время непрерывной работы 9 ч.
- Большой, информативный, цветной TFT дисплей.
- Дискретность индикации измерений 0,01 или 0,1 мм.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Энергонезависимая память на 50000 измерений.
- Звуковая и виброиндикация.
- Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
- Передача данных на ПК через USB кабель.
| Параметр | Значение |
| Диапазоны измеряемых толщин (по стали) преобразователем D1771 4.0A0D12CL | 0,7 – 300,0 мм |
| Основная погрешность измерений толщины Х, мм, не более: | |
| - при толщинах от 0,7 до 3,0 мм | ±(0,01Х+0,1) |
| - при толщинах от 3,01 до 99,99 мм | ±(0,01Х+0,05) |
| - при толщинах от 100,0 до 300,0 мм | ±(0,01Х+0,1) |
| Дискретность измерения толщин (изменяемая): | |
| - в диапазоне измерений от 0,7 до 99,99 мм | 0,1 мм; 0,01 мм |
| - в диапазоне измерений от 100,0 до 300,0 мм | 0,1 мм |
| Номинальное напряжение питания, В | 3,7 |
| Диапазон настроек скоpости yльтpазвyка | от 500 до 19 999 м/с |
| Тип дисплея | антибликовый, цветной TFT |
| Время непрерывной работы | 9 ч |
| Установленный срок службы | 5 лет |
| Диапазон рабочих температур | от -20°С до +50°С |
| Габаритные размеры электpонного блока | 161 х 70 х 24 мм |
| Масса электронного блока | 210 г |
Режимы работы
Режим НОРМА
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).
Особенности:
- Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
- Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
- Наглядное представление шкалы глубиномера.

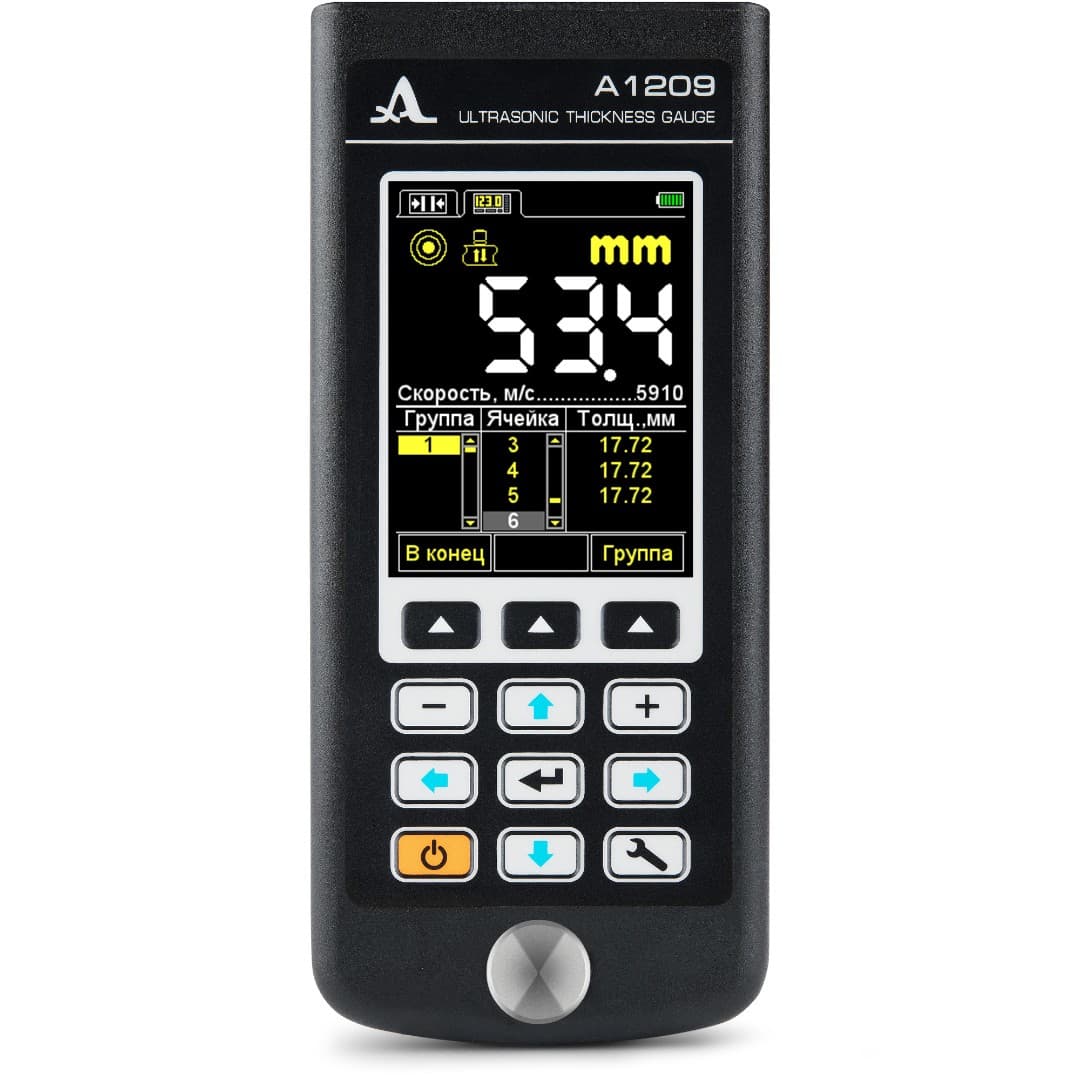

Режим ПАМЯТЬ
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).
Особенности:
- Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
- Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

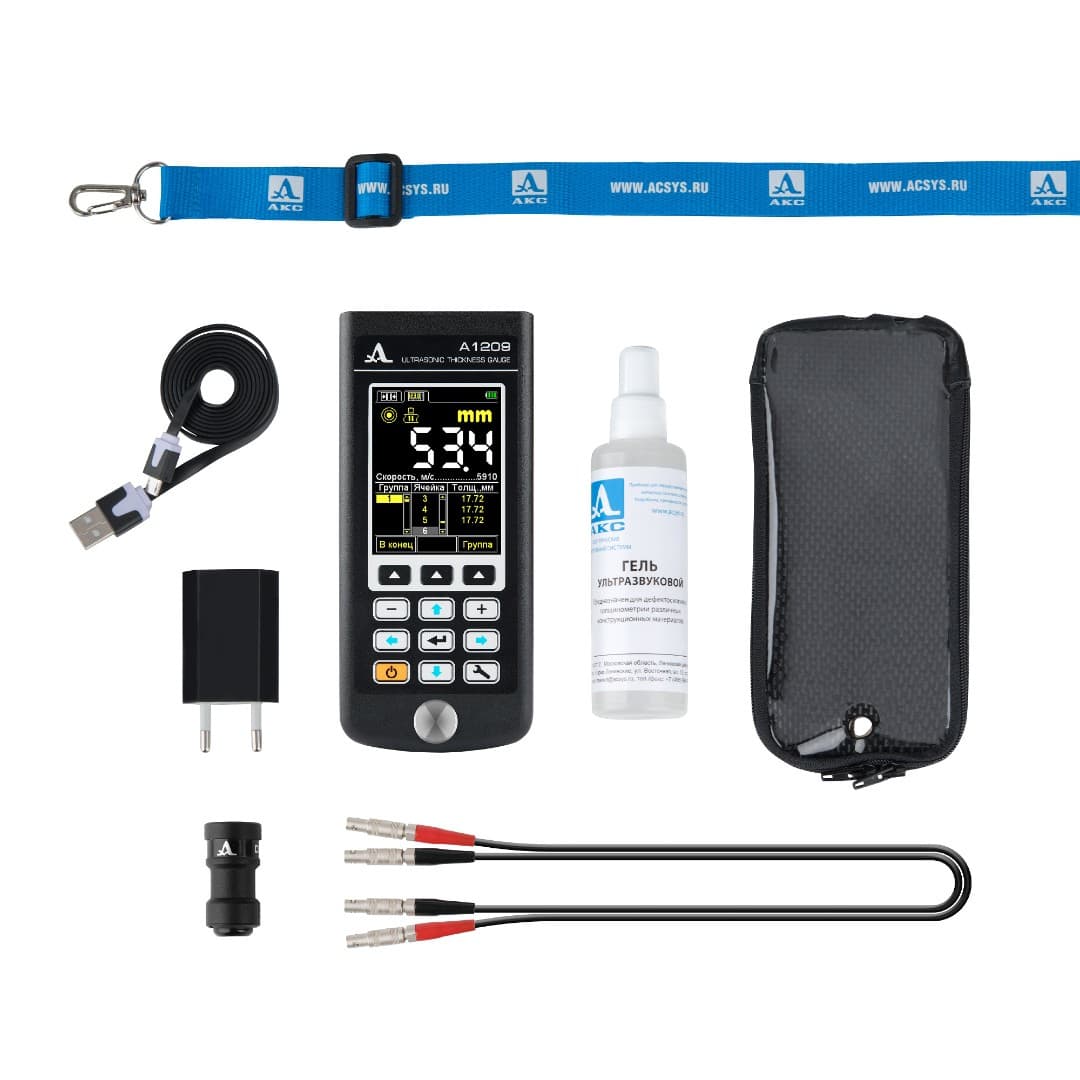

| № п/п | Наименование | Количество |
|---|---|---|
| 1 | A1209 - электронный блок ультразвукового толщиномера со встроенным аккумулятором | 1 |
| 2 | Кабель «АКС» LEMO-LEMO двойной 1,2 м | 1 |
| 3 | Преобразователь D1771 4.0A0D12CL | 1 |
| 4 | Сетевой адаптер 220 В-USB | 1 |
| 5 | Кабель USB A - Type C | 1 |
| 6 | Чехол Т12 | 1 |
| 7 | Гель «АКС-гель» -35°C...+100°C, 0,1 кг | 1 |

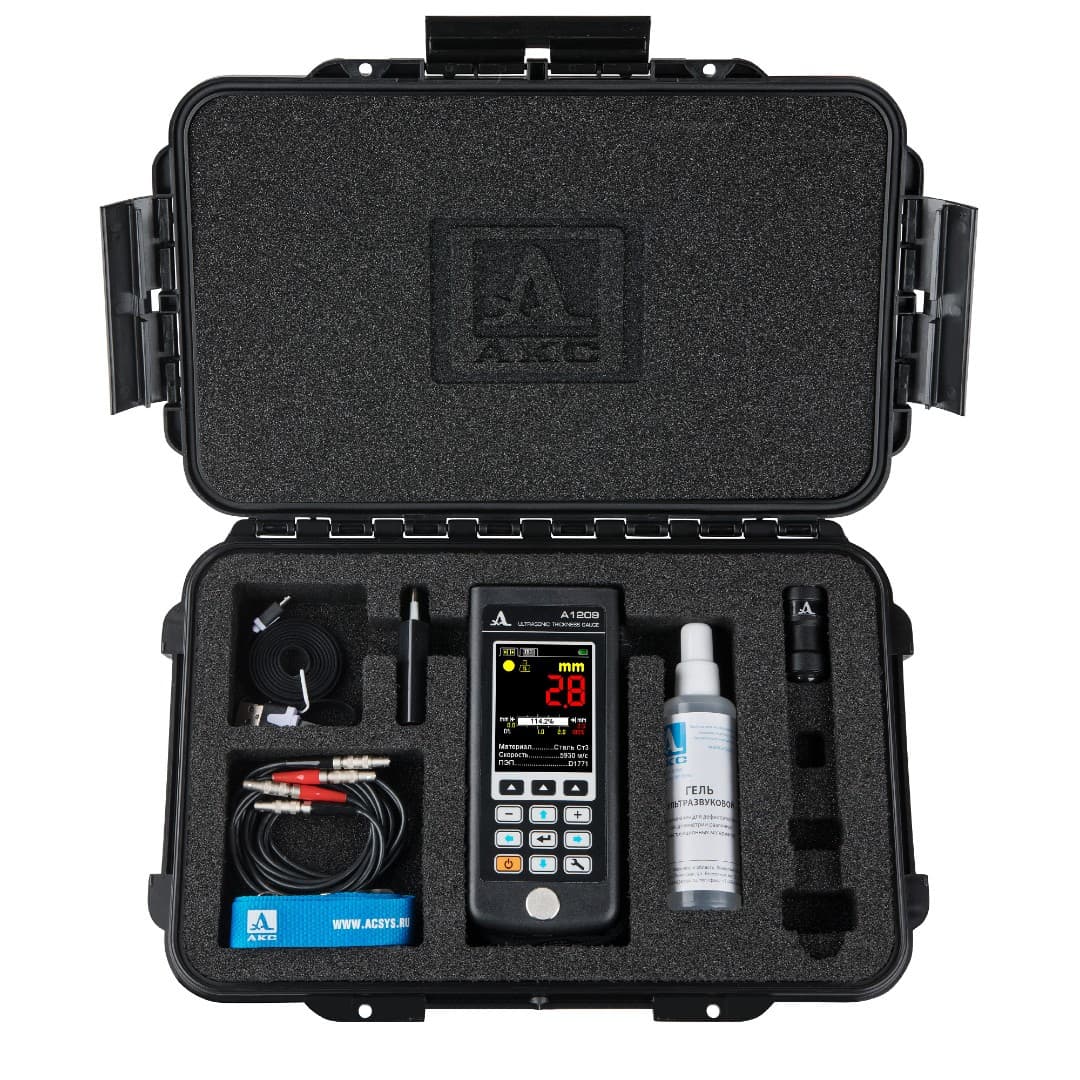

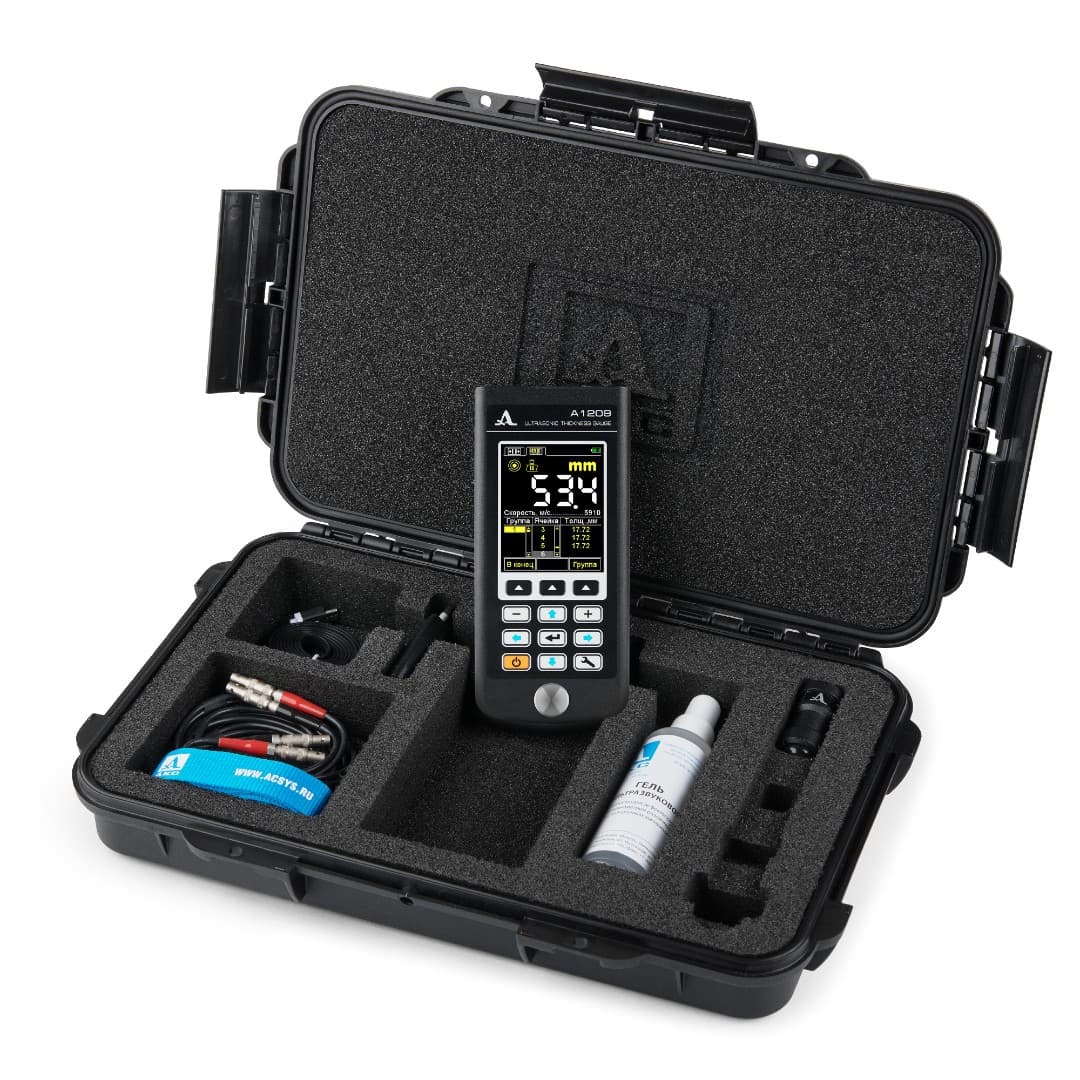

| 8 | Жесткий кейс Т12 | 1 |
Руководство по эксплуатацииОписание
Традиционное качество и надежность измерений толщиномера А1209 в новом исполнении!
Ультразвуковой толщиномер А1209 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.
Назначение толщиномера А1209
Измерение толщины стенок, котлов, сосудов, обшивок судов и других изделий из черных металлов, а также металлических и пластиковых труб диаметром от 20 мм.
Поддерживает работу с совмещенными и раздельно-совмещенными преобразователями.
В комплект поставки входит раздельно-совмещенный преобразователь D1771 4.0A0D12CL, который обладает повышенной износостойкостью и обеспечивает стабильные измерения на большинстве объектов, что позволяет проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах.
Преобразователь D1771 4.0A0D12CL работоспособен при температурах от - 30°С до + 50°С.
Дополнительно толщиномер может быть укомплектован высокотемпературным раздельно-совмещенным преобразователем П112-5-12/2-АТБ-902 для контроля нагретых объектов до +250 °С.
Преобразователь П112-5-12/2-АТБ-902 работоспособен при температурах от +10°С до + 250°С (с кратковременным прижатием длительностью не более 6 секунд - до+350 °С).
Особенности
- Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
- Встроенный литиевый аккумулятор.
- Время непрерывной работы 9 ч.
- Большой, информативный, цветной TFT дисплей.
- Дискретность индикации измерений 0,01 или 0,1 мм.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Энергонезависимая память на 50000 измерений.
- Звуковая и виброиндикация.
- Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
- Передача данных на ПК через USB кабель.
Характеристики
| Параметр | Значение |
| Диапазоны измеряемых толщин (по стали) преобразователем D1771 4.0A0D12CL | 0,7 – 300,0 мм |
| Основная погрешность измерений толщины Х, мм, не более: | |
| - при толщинах от 0,7 до 3,0 мм | ±(0,01Х+0,1) |
| - при толщинах от 3,01 до 99,99 мм | ±(0,01Х+0,05) |
| - при толщинах от 100,0 до 300,0 мм | ±(0,01Х+0,1) |
| Дискретность измерения толщин (изменяемая): | |
| - в диапазоне измерений от 0,7 до 99,99 мм | 0,1 мм; 0,01 мм |
| - в диапазоне измерений от 100,0 до 300,0 мм | 0,1 мм |
| Номинальное напряжение питания, В | 3,7 |
| Диапазон настроек скоpости yльтpазвyка | от 500 до 19 999 м/с |
| Тип дисплея | антибликовый, цветной TFT |
| Время непрерывной работы | 9 ч |
| Установленный срок службы | 5 лет |
| Диапазон рабочих температур | от -20°С до +50°С |
| Габаритные размеры электpонного блока | 161 х 70 х 24 мм |
| Масса электронного блока | 210 г |
Режимы работы
Режим НОРМА
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).
Особенности:
- Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
- Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
- Наглядное представление шкалы глубиномера.
Режим ПАМЯТЬ
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).
Особенности:
- Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
- Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | A1209 - электронный блок ультразвукового толщиномера со встроенным аккумулятором | 1 |
| 2 | Кабель «АКС» LEMO-LEMO двойной 1,2 м | 1 |
| 3 | Преобразователь D1771 4.0A0D12CL | 1 |
| 4 | Сетевой адаптер 220 В-USB | 1 |
| 5 | Кабель USB A - Type C | 1 |
| 6 | Чехол Т12 | 1 |
| 7 | Гель «АКС-гель» -35°C...+100°C, 0,1 кг | 1 |
| 8 | Жесткий кейс Т12 | 1 |
Документы

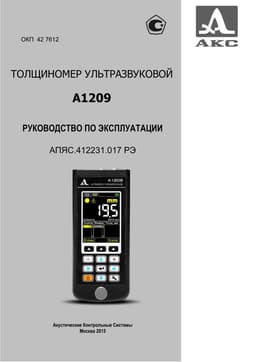

Руководство по эксплуатации
