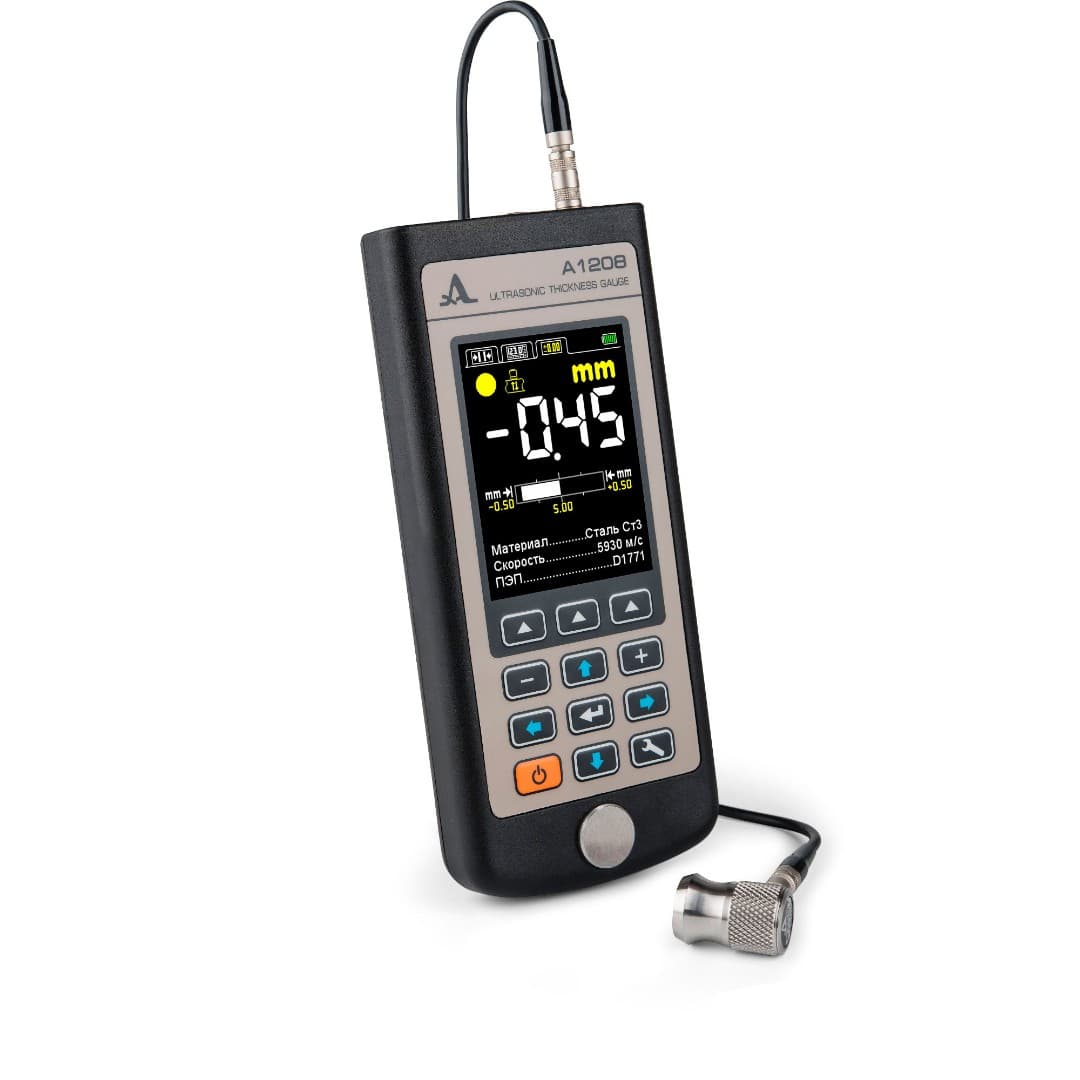

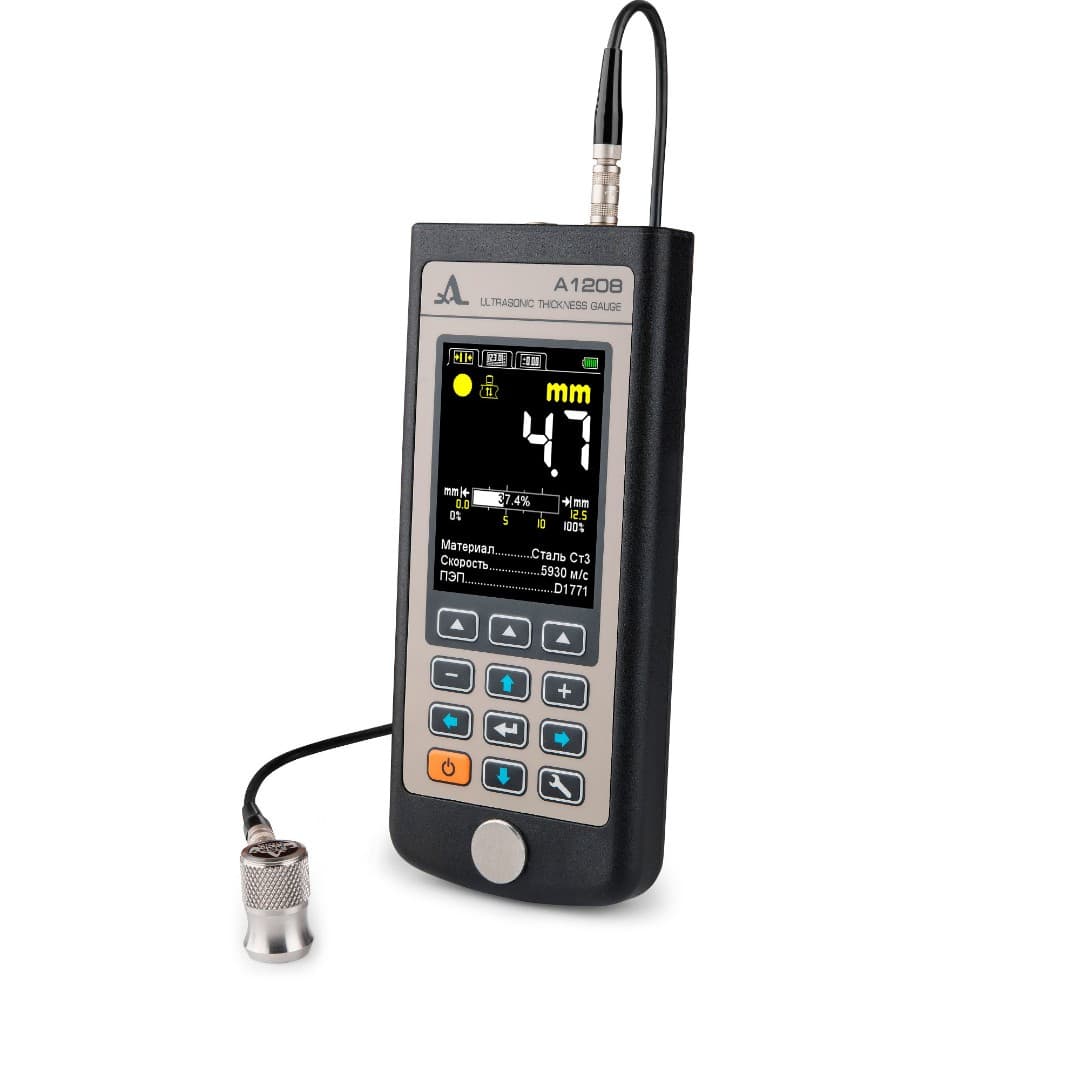

Ультразвуковой толщиномер А1208
Код товара: 1023
Цена по запросу
Традиционное качество и надежность измерений толщиномера А1208 в новом исполнении!
Ультразвуковой морозоустойчивый толщиномер А1208 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.
Назначение толщиномера А1208
Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от - 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.
Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:
- проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука.
- измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия.
- проводить сканирование объекта контроля.
Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.
Использование раздельно-совмещенного преобразователя D2763 10.0A0D6CL обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10.0A0D6CL работоспособен при температурах от - 30°С до + 50°С.
Особенности
- Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
- Встроенный литиевый аккумулятор.
- Время непрерывной работы - 9 ч.
- Большой, информативный, цветной TFT дисплей.
- Дискретность индикации измерений 0,01 или 0,1 мм.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Энергонезависимая память на 50000 измерений.
- Звуковая и виброиндикация.
- Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
- Передача данных на ПК через USB кабель.
Прибор рассчитан на работу со всей линейкой раздельно-совмещённых и совмещенных ультразвуковых преобразователей производства ООО «Акустические Контрольные Системы».
| Параметр | Значение |
| Диапазоны измеряемых толщин (по стали) | |
| преобразователем D2763 10.0A0D6CL | 0,7 – 30,0 мм |
| преобразователем S3567 2.5A0D10CL | 0,8 – 300,0 мм |
| Основная погрешность измерений толщины Х, мм, не более | |
| при толщинах от 0,7 до 3,0 мм | ±(0,01Х+0,1) |
| при толщинах от 3,01 до 99,99 мм | ±(0,01Х+0,05) |
| при толщинах от 100,0 до 300,0 мм | ±(0,01Х+0,1) |
| Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более | ± 0,1 |
| Дискретность измерения толщин (изменяемая) | |
| в диапазоне измерений от 0,7 до 99,99 мм | 0,1 мм; 0,01 мм |
| в диапазоне измерений от 100,0 до 300,0 мм | 0,1 мм |
| Номинальное напряжение питания, В | 3,7 |
| Диапазон настроек скоpости yльтpазвyка | от 500 до 19999 м/с |
| Тип дисплея | антибликовый, цветной TFT |
| Время непрерывной работы | 9 ч |
| Габаритные размеры электpонного блока | 161x70x24 мм |
| Масса электронного блока | 210 г |
| Установленный срок службы | 5 лет |
| Условия эксплуатации | |
| температура воздуха | от - 30°С до + 50°С |
| относительная влажность воздуха при температуре +35 °С, не выше | 95% |
Режимы работы
Режим НОРМА
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).
Особенности:
- Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
- Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
- Наглядное представление шкалы глубиномера.
Режим ПАМЯТЬ
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).
Особенности:
- Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
- Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
Режим ДОПУСК
Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.
Особенности:
- Реультаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
- Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
- Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
- Направления отклонения результата ихмерений от номинального. Если перед результатом измерений стоит знак «плюс», значит объект контроля толще номинала на указанное значение, если знак «минус» - тоньше.
- Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | A1208 - электронный блок ультразвукового толщиномера со встроенным аккумулятором | 1 |
| 2 | Кабель «АКС» LEMO-LEMO одинарный 1,2 м | 1 |
| 3 | Преобразователь S3567 2.5A0D10CL | 1 |
| 4 | Сетевой адаптер 220 В-USB | 1 |
| 5 | Кабель USB A - Type C | 1 |
| 6 | Чехол Т12 | 1 |
| 7 | Гель «АКС-гель» -35°C...+100°C, 0,1 кг | 1 |
| 8 | Жесткий кейс Т12 | 1 |
Руководство по эксплуатацииОписание
Традиционное качество и надежность измерений толщиномера А1208 в новом исполнении!
Ультразвуковой морозоустойчивый толщиномер А1208 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.
Назначение толщиномера А1208
Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от - 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.
Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:
- проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука.
- измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия.
- проводить сканирование объекта контроля.
Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.
Использование раздельно-совмещенного преобразователя D2763 10.0A0D6CL обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10.0A0D6CL работоспособен при температурах от - 30°С до + 50°С.
Особенности
- Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
- Встроенный литиевый аккумулятор.
- Время непрерывной работы - 9 ч.
- Большой, информативный, цветной TFT дисплей.
- Дискретность индикации измерений 0,01 или 0,1 мм.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Энергонезависимая память на 50000 измерений.
- Звуковая и виброиндикация.
- Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
- Передача данных на ПК через USB кабель.
Характеристики
Прибор рассчитан на работу со всей линейкой раздельно-совмещённых и совмещенных ультразвуковых преобразователей производства ООО «Акустические Контрольные Системы».
| Параметр | Значение |
| Диапазоны измеряемых толщин (по стали) | |
| преобразователем D2763 10.0A0D6CL | 0,7 – 30,0 мм |
| преобразователем S3567 2.5A0D10CL | 0,8 – 300,0 мм |
| Основная погрешность измерений толщины Х, мм, не более | |
| при толщинах от 0,7 до 3,0 мм | ±(0,01Х+0,1) |
| при толщинах от 3,01 до 99,99 мм | ±(0,01Х+0,05) |
| при толщинах от 100,0 до 300,0 мм | ±(0,01Х+0,1) |
| Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более | ± 0,1 |
| Дискретность измерения толщин (изменяемая) | |
| в диапазоне измерений от 0,7 до 99,99 мм | 0,1 мм; 0,01 мм |
| в диапазоне измерений от 100,0 до 300,0 мм | 0,1 мм |
| Номинальное напряжение питания, В | 3,7 |
| Диапазон настроек скоpости yльтpазвyка | от 500 до 19999 м/с |
| Тип дисплея | антибликовый, цветной TFT |
| Время непрерывной работы | 9 ч |
| Габаритные размеры электpонного блока | 161x70x24 мм |
| Масса электронного блока | 210 г |
| Установленный срок службы | 5 лет |
| Условия эксплуатации | |
| температура воздуха | от - 30°С до + 50°С |
| относительная влажность воздуха при температуре +35 °С, не выше | 95% |
Режимы работы
Режим НОРМА
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).
Особенности:
- Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
- Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
- Наглядное представление шкалы глубиномера.

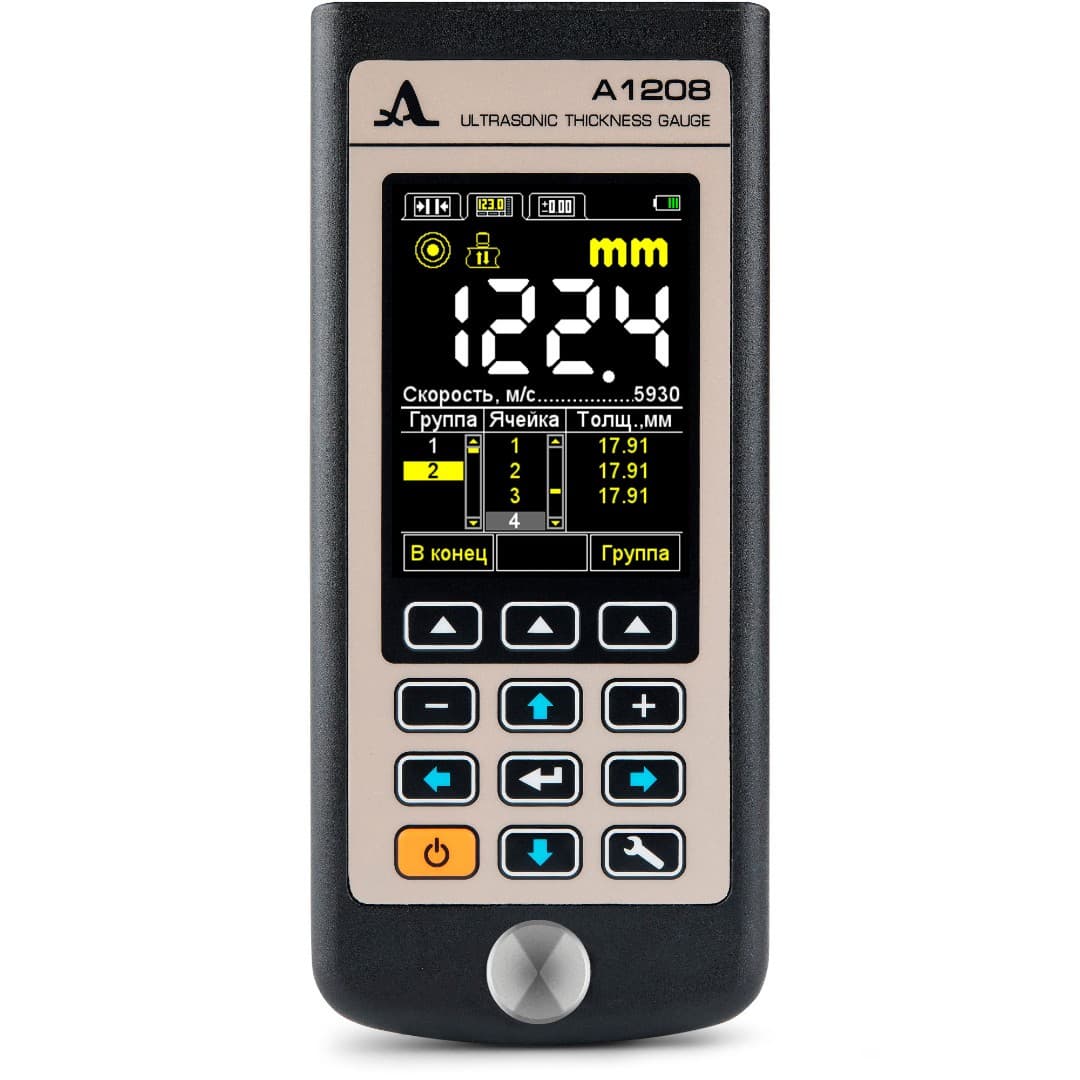

Режим ПАМЯТЬ
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).
Особенности:
- Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
- Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
Режим ДОПУСК
Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.
Особенности:
- Реультаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
- Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
- Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
- Направления отклонения результата ихмерений от номинального. Если перед результатом измерений стоит знак «плюс», значит объект контроля толще номинала на указанное значение, если знак «минус» - тоньше.
- Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.

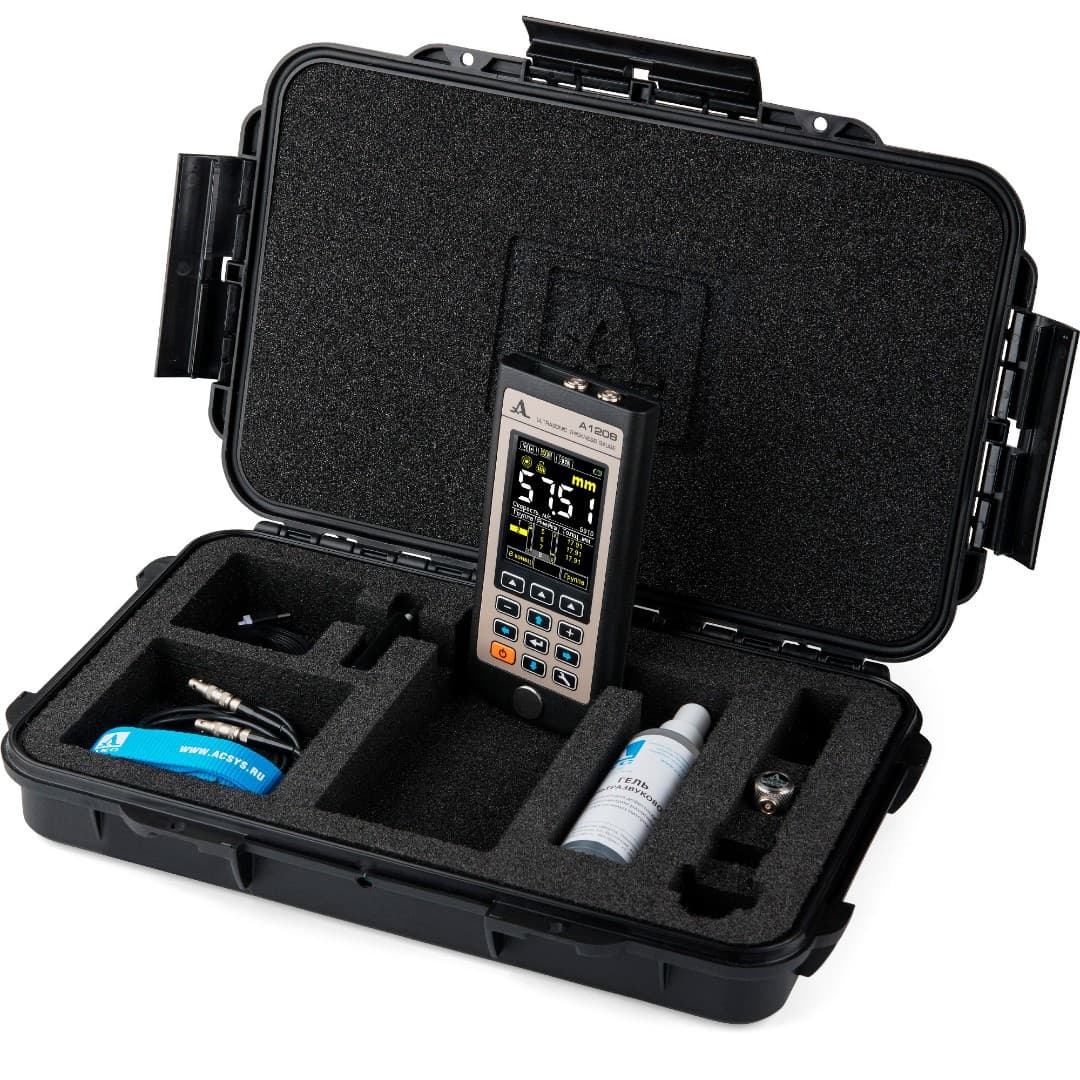

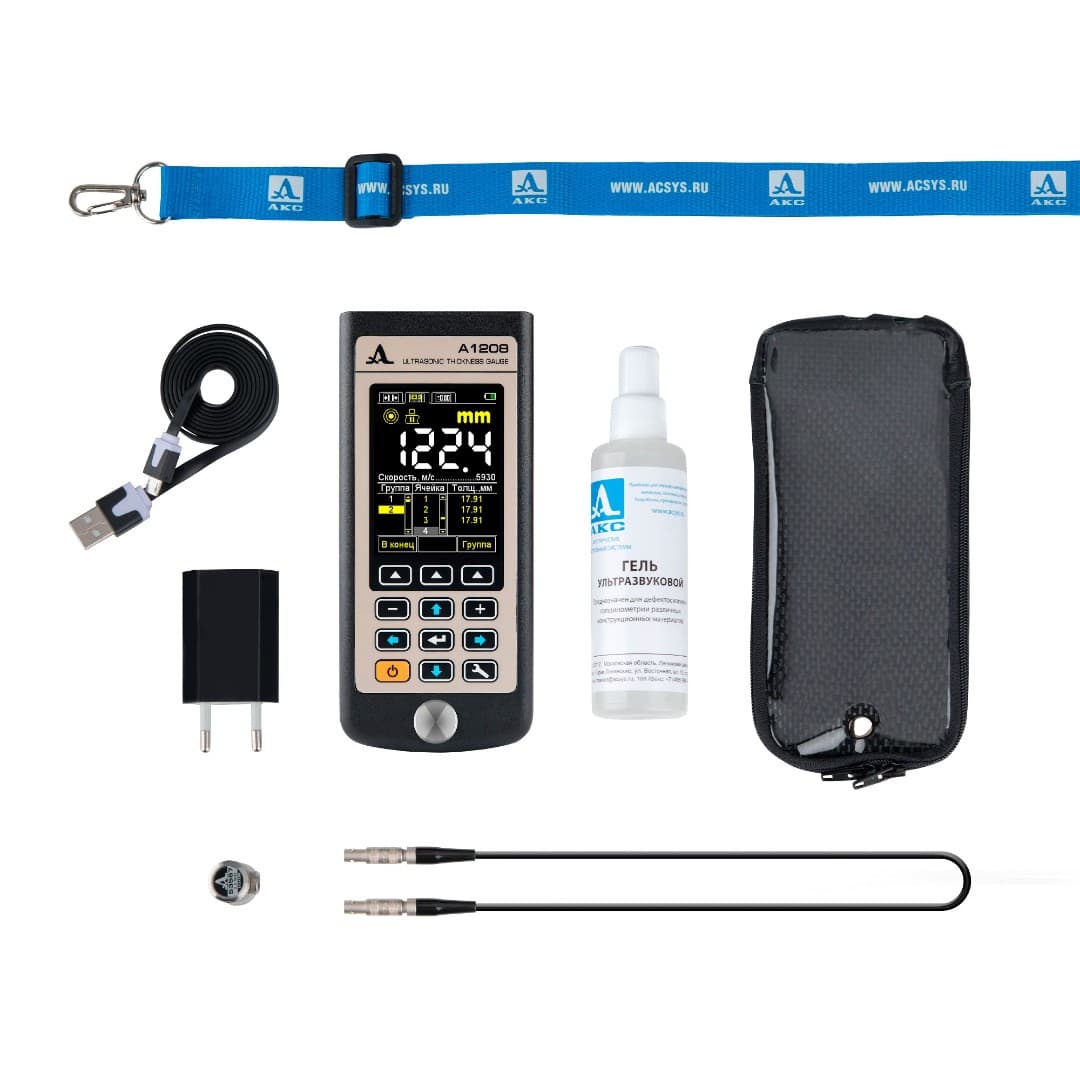

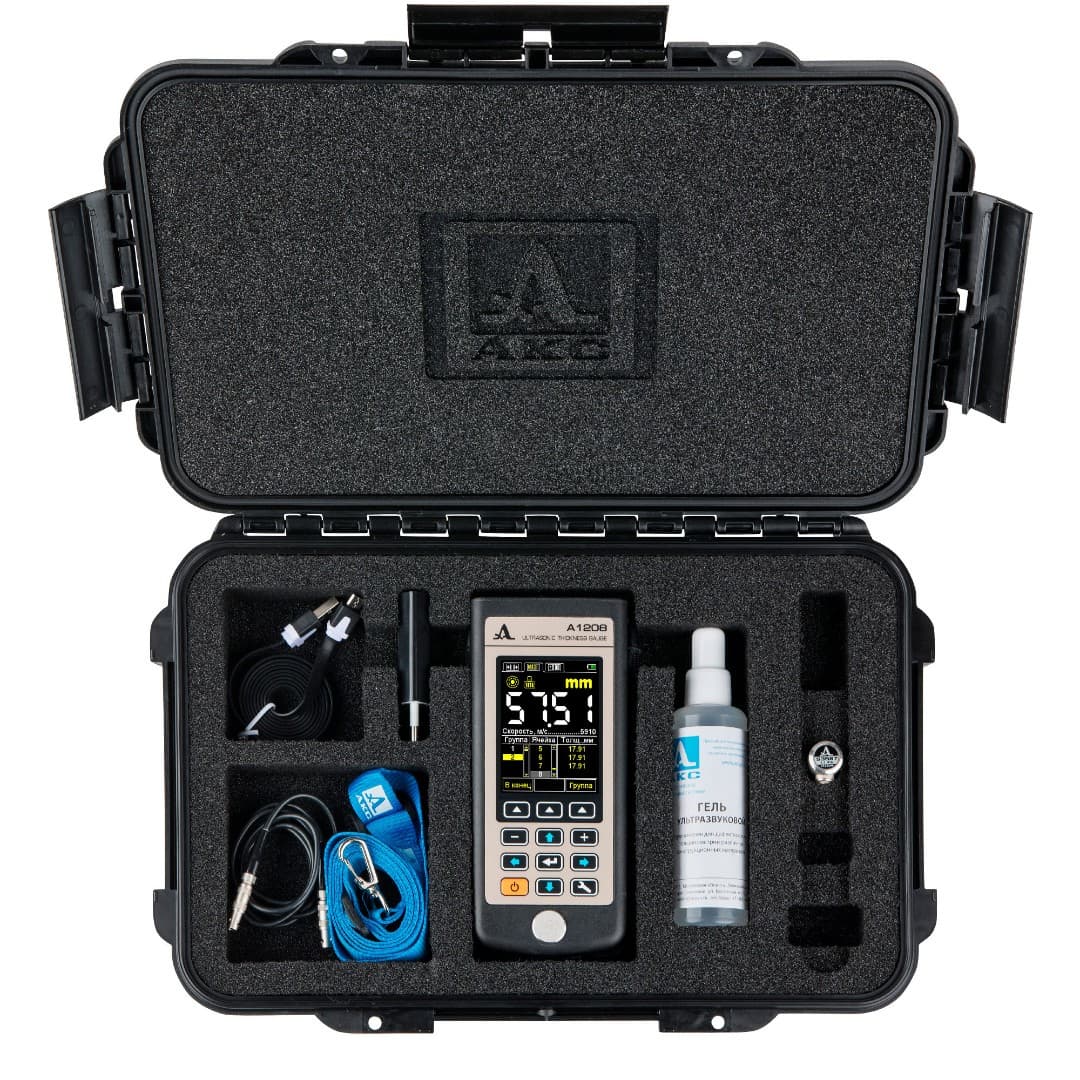

Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | A1208 - электронный блок ультразвукового толщиномера со встроенным аккумулятором | 1 |
| 2 | Кабель «АКС» LEMO-LEMO одинарный 1,2 м | 1 |
| 3 | Преобразователь S3567 2.5A0D10CL | 1 |
| 4 | Сетевой адаптер 220 В-USB | 1 |
| 5 | Кабель USB A - Type C | 1 |
| 6 | Чехол Т12 | 1 |
| 7 | Гель «АКС-гель» -35°C...+100°C, 0,1 кг | 1 |
| 8 | Жесткий кейс Т12 | 1 |
Документы

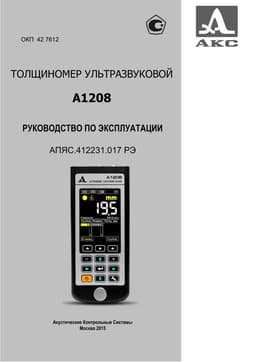

Руководство по эксплуатации
