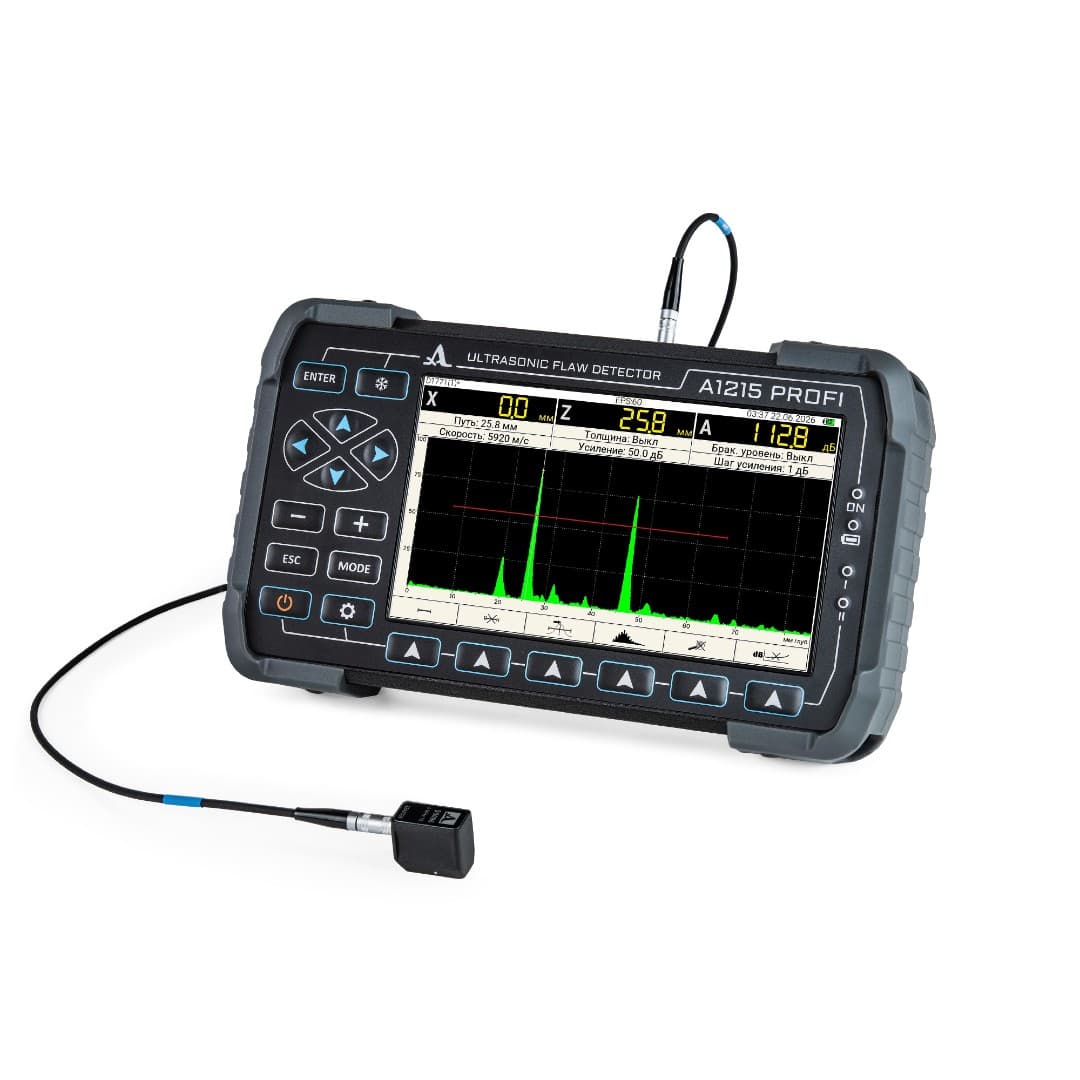

Ультразвуковой дефектоскоп A1215 PROFI
Код товара: 1033
Цена по запросу
Универсальный ультразвуковой дефектоскоп А1215 PROFI полностью цифровой дефектоскоп общего назначения, выполненный в классическом стиле с усиленной защитой электронного блока прибора. Удобен для работы как в лабораторных условиях, так и на объектах под воздействием агрессивной окружающей среды и в тяжелых климатических условиях.
Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Главными особенностями прибора является переносной эргономичный корпус с ударопрочными бамперами и возможностью удобного удержания электронного блока прибора одной рукой, а также широкоформатный, хорошо читаемый на солнце 7 дюймовый яркий тач -дисплей. Быстрое и удобное сохранение результатов и создание имени конфигураций благодаря тачскрин технологии (отключаемая функция).
Дефектоскоп выполнен в промышленном (индустриальном) исполнении – вес 1300 граммов вместе со встроенным аккумулятором и возможностью крепления прибора на поясе оператора благодаря специализированному чехлу и комплекту ремней (свободные руки).
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс (преемственность с дефектоскопами А1212 MASTER / A1214 EXPERT) позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дополнительно в приборе реализован режим TOFD для обнаружения и высокоточного измерения высоты несплошностей (трещин, непроваров, несплавлений, расслоений) в сварных швах с помощью, подключенных к электронному блоку дефектоскопа специализированных преобразователей, установленных в сканирующем устройстве.
Ультразвуковой дефектоскоп А1215 PROFI предназначен для решения следующих задач:
- контроль сварных швов и околошовной зоны.
- поиск мест коррозии, трещин, свищей, внутренних расслоений, одиночных и скоплений пор, непроваров, шлаковых включений и других дефектов.
- контроль изделий из полиэтилена (сварные швы и основное тело) и других материалов с высоких затуханием ультразвука.
- определение координат и оценка параметров дефектов в объектах из металлов, пластмасс и композитов.
- измерение толщины объекта контроля.
- сохранение и подробное документирование полученных результатов.
Особенности
- Большой, широкоформатный, высококонтрастный, хорошо читаемый на солнце 7 дюймовый яркий тач-дисплей.
- Простота настройки и удобство эксплуатации.
- Быстрый доступ к функциям управления.
- Измерение уровней сигналов и координат дефектов.
- Эргономичный, промышленный корпус нового поколения с ударопрочными бамперами.
- Удобный интерфейс работы с использованием клавиш «быстрого доступа».
- Преемственность интерфейса с приборами А1212 MASTER / A1214 EXPERT.
- Традиционная развертка типа А (А-Скан) с возможностью отображения сигналов в детектированном и в недетектированном (радиосигнал) видах.
- Запоминание на экране огибающей максимумов сигнала для удобной настройки параметров преобразователя.
- Автоматическое определение уровня сигнала и координат дефекта при работе с трехуровневым стробом.
- Встроенные три типа амплитудной коррекции: АРД-диаграммы, ВРЧ, DAC-кривые.
- Режим TOFD для обнаружения и высокоточного измерения высоты несплошностей (трещин) в сварных швах с возможностью использования специализированных преобразователей и сканирующих устройств.
- Специализированный разъем под энкодер (датчик пути) для режима TOFD.
- Продолжительное время работы (до 8 ч).
- Возможность использование тачскрина экрана прибора при сохранении данных.
- Большая библиотека конфигураций настраиваемых параметров.
- Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа (по образцу V2/25).
- Энергонезависимая память для сохранения А-Сканов с параметрами контроля.
- Онлайн дефектоскоп, прием и сохранение данных на внешнем ПК с использованием специализированного программного обеспечения.
- USB type C для заряда прибора и подключения его к персональному компьютеру.
- Специализированный чехол для защиты от грязи и пыли с возможностью крепления электронного блока на поясе оператора.
- Вес электронного блока прибора со встроенным аккумулятором – 1 300 граммов.
- Рабочий диапазон температур окружающей среды от -30 до +55ºC.
| Параметр | Значение |
| Скорость распространения ультразвуковых волн, м/с | от 500 до 15 000 |
| Форма импульса: двуполярный прямоугольный, период | от 0,5 до 5,0 |
| Частота повторения импульсов (частота кадров), Гц | от 5 до 1 000 |
| Отклонение частоты повторения импульсов от установленной, %, не более | 10 |
| Эффективный выходной импеданс, Ом, не более | 25 |
| Амплитуда импульса, В | 20, 100, 200 |
| Отклонение амплитуды напряжения двуполярного импульса от удвоенного установленного значения амплитуды импульса, %, не более | 10 |
| Номинальные рабочие частоты ультразвука, МГц | от 0,5 до 15 |
| Отклонение длительности импульса от величины обратной установленной рабочей частоты, %, не более | 30 |
| Длительность переднего фронта импульса, нс, не более | 30 |
| Максимальная чувствительность приемника, мкВ | 100 ± 20 |
| Диапазон перестройки усиления приемника, дБ | от 0 до 110 с шагом 0,5 |
| Отклонение установки усиления, дБ, не более | ±1 |
| Диапазон измерений временных интервалов на частоте 2,5 МГц, мкс | от 0 до 2600 |
| Диапазон измерений глубины залегания дефекта (по стали), мм | от 2 до 6600 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм где H – измеренная глубина залегания дефекта, мм | ±(0,02*H+1,00) |
| Номинальное напряжение питания, В | 11,1 |
| Продолжительность работы от аккумулятора, ч, не менее | 8,0 |
| Габаритные размеры электронного блока, не более | 255х150х60 |
| Масса электронного блока, г, не более | 1300 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: температура окружающего воздуха, ºС | от -30 до + 55 |

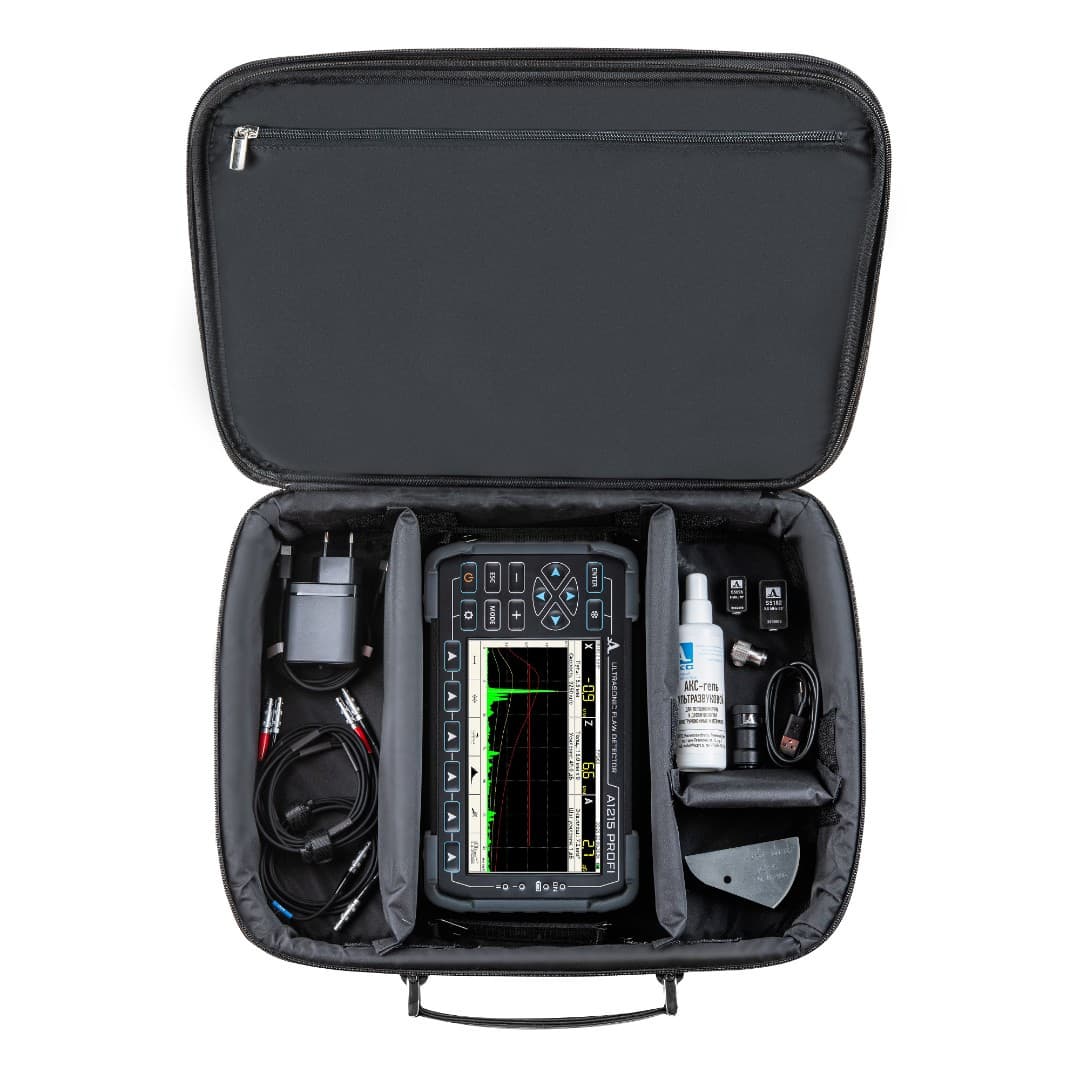

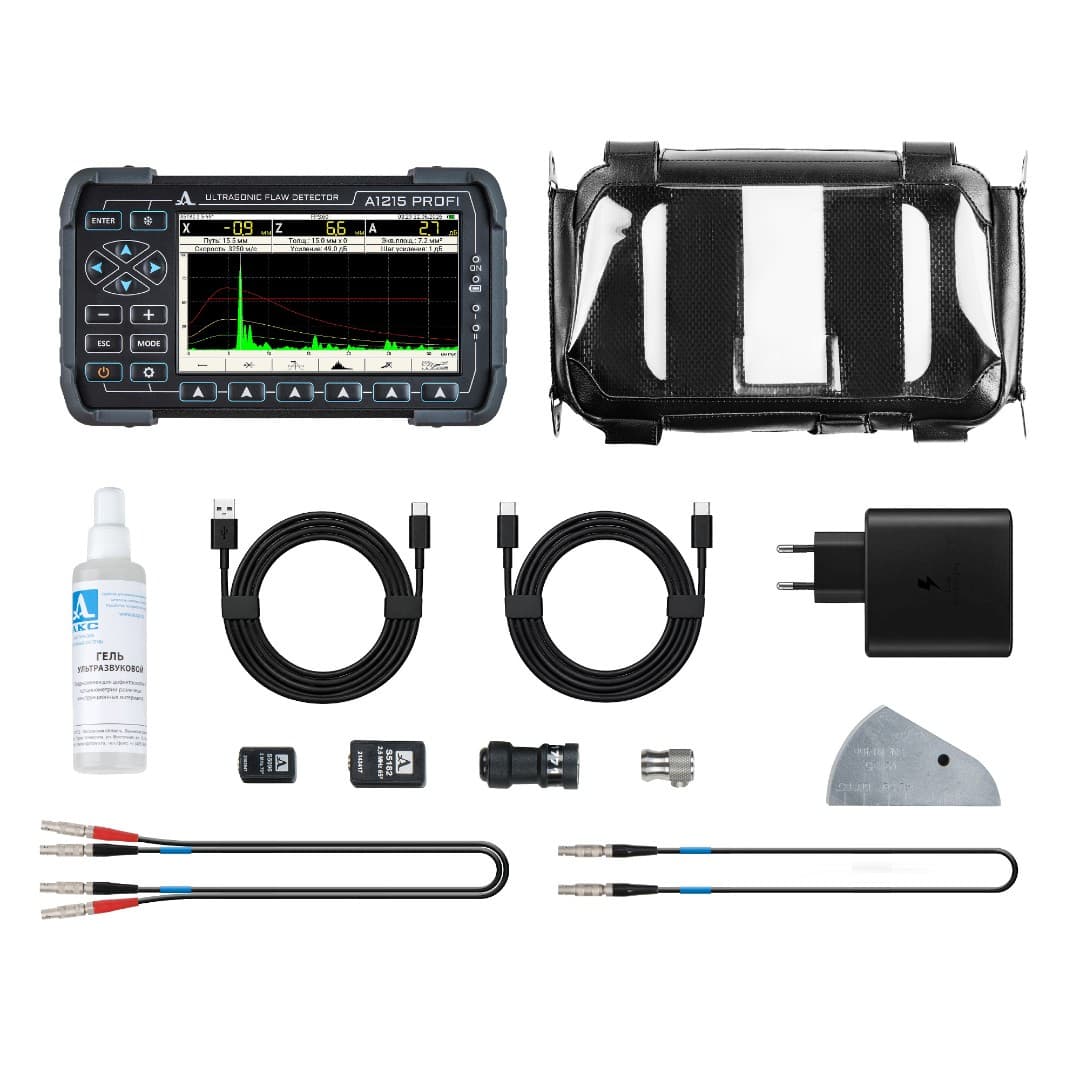

| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1215 PROFI - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Кабель «АКС» LEMO-LEMO одинарный 1,2 м | 1 |
| 3 | Кабель «АКС» LEMO-LEMO двойной 1,2 м | 1 |
| 4 | Преобразователь D1771 4.0A0D12CL | 1 |
| 5 | Преобразователь S3568 2.5A0D10CL | 1 |
| 6 | Преобразователь S5182 2.5A65D12CS | 1 |
| 7 | Преобразователь S5096 5.0A70D6CS | 1 |
| 8 | Сетевой адаптер 65 Вт с кабелем Type C - Type C | 1 |
| 9 | Кабель USB A - Type C | 1 |
| 10 | Носитель с документацией и ПО | 1 |
| 11 | Калибровочный образец V2/25 | 1 |
| 12 | Чехол E15 | 1 |
| 13 | Гель «АКС-гель» -35°C...+100°C, 0,1 кг | 1 |

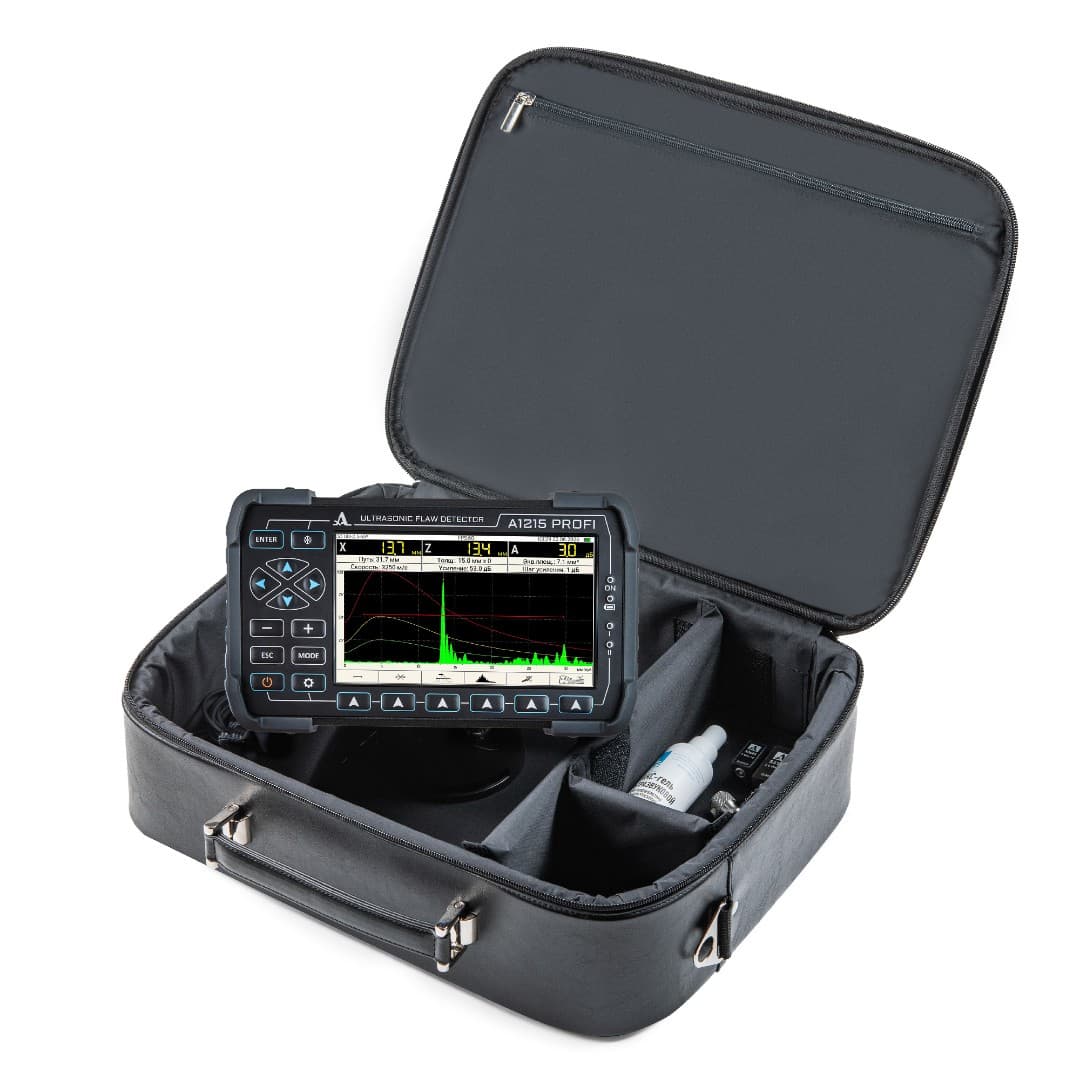

| 14 | Сумка Е14 | 1 |
Описание
Универсальный ультразвуковой дефектоскоп А1215 PROFI полностью цифровой дефектоскоп общего назначения, выполненный в классическом стиле с усиленной защитой электронного блока прибора. Удобен для работы как в лабораторных условиях, так и на объектах под воздействием агрессивной окружающей среды и в тяжелых климатических условиях.
Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Главными особенностями прибора является переносной эргономичный корпус с ударопрочными бамперами и возможностью удобного удержания электронного блока прибора одной рукой, а также широкоформатный, хорошо читаемый на солнце 7 дюймовый яркий тач -дисплей. Быстрое и удобное сохранение результатов и создание имени конфигураций благодаря тачскрин технологии (отключаемая функция).
Дефектоскоп выполнен в промышленном (индустриальном) исполнении – вес 1300 граммов вместе со встроенным аккумулятором и возможностью крепления прибора на поясе оператора благодаря специализированному чехлу и комплекту ремней (свободные руки).
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс (преемственность с дефектоскопами А1212 MASTER / A1214 EXPERT) позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дополнительно в приборе реализован режим TOFD для обнаружения и высокоточного измерения высоты несплошностей (трещин, непроваров, несплавлений, расслоений) в сварных швах с помощью, подключенных к электронному блоку дефектоскопа специализированных преобразователей, установленных в сканирующем устройстве.
Ультразвуковой дефектоскоп А1215 PROFI предназначен для решения следующих задач:
- контроль сварных швов и околошовной зоны.
- поиск мест коррозии, трещин, свищей, внутренних расслоений, одиночных и скоплений пор, непроваров, шлаковых включений и других дефектов.
- контроль изделий из полиэтилена (сварные швы и основное тело) и других материалов с высоких затуханием ультразвука.
- определение координат и оценка параметров дефектов в объектах из металлов, пластмасс и композитов.
- измерение толщины объекта контроля.
- сохранение и подробное документирование полученных результатов.
Особенности
- Большой, широкоформатный, высококонтрастный, хорошо читаемый на солнце 7 дюймовый яркий тач-дисплей.
- Простота настройки и удобство эксплуатации.
- Быстрый доступ к функциям управления.
- Измерение уровней сигналов и координат дефектов.
- Эргономичный, промышленный корпус нового поколения с ударопрочными бамперами.
- Удобный интерфейс работы с использованием клавиш «быстрого доступа».
- Преемственность интерфейса с приборами А1212 MASTER / A1214 EXPERT.
- Традиционная развертка типа А (А-Скан) с возможностью отображения сигналов в детектированном и в недетектированном (радиосигнал) видах.
- Запоминание на экране огибающей максимумов сигнала для удобной настройки параметров преобразователя.
- Автоматическое определение уровня сигнала и координат дефекта при работе с трехуровневым стробом.
- Встроенные три типа амплитудной коррекции: АРД-диаграммы, ВРЧ, DAC-кривые.
- Режим TOFD для обнаружения и высокоточного измерения высоты несплошностей (трещин) в сварных швах с возможностью использования специализированных преобразователей и сканирующих устройств.
- Специализированный разъем под энкодер (датчик пути) для режима TOFD.
- Продолжительное время работы (до 8 ч).
- Возможность использование тачскрина экрана прибора при сохранении данных.
- Большая библиотека конфигураций настраиваемых параметров.
- Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа (по образцу V2/25).
- Энергонезависимая память для сохранения А-Сканов с параметрами контроля.
- Онлайн дефектоскоп, прием и сохранение данных на внешнем ПК с использованием специализированного программного обеспечения.
- USB type C для заряда прибора и подключения его к персональному компьютеру.
- Специализированный чехол для защиты от грязи и пыли с возможностью крепления электронного блока на поясе оператора.
- Вес электронного блока прибора со встроенным аккумулятором – 1 300 граммов.
- Рабочий диапазон температур окружающей среды от -30 до +55ºC.
Характеристики
| Параметр | Значение |
| Скорость распространения ультразвуковых волн, м/с | от 500 до 15 000 |
| Форма импульса: двуполярный прямоугольный, период | от 0,5 до 5,0 |
| Частота повторения импульсов (частота кадров), Гц | от 5 до 1 000 |
| Отклонение частоты повторения импульсов от установленной, %, не более | 10 |
| Эффективный выходной импеданс, Ом, не более | 25 |
| Амплитуда импульса, В | 20, 100, 200 |
| Отклонение амплитуды напряжения двуполярного импульса от удвоенного установленного значения амплитуды импульса, %, не более | 10 |
| Номинальные рабочие частоты ультразвука, МГц | от 0,5 до 15 |
| Отклонение длительности импульса от величины обратной установленной рабочей частоты, %, не более | 30 |
| Длительность переднего фронта импульса, нс, не более | 30 |
| Максимальная чувствительность приемника, мкВ | 100 ± 20 |
| Диапазон перестройки усиления приемника, дБ | от 0 до 110 с шагом 0,5 |
| Отклонение установки усиления, дБ, не более | ±1 |
| Диапазон измерений временных интервалов на частоте 2,5 МГц, мкс | от 0 до 2600 |
| Диапазон измерений глубины залегания дефекта (по стали), мм | от 2 до 6600 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм где H – измеренная глубина залегания дефекта, мм | ±(0,02*H+1,00) |
| Номинальное напряжение питания, В | 11,1 |
| Продолжительность работы от аккумулятора, ч, не менее | 8,0 |
| Габаритные размеры электронного блока, не более | 255х150х60 |
| Масса электронного блока, г, не более | 1300 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: температура окружающего воздуха, ºС | от -30 до + 55 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | А1215 PROFI - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1 |
| 2 | Кабель «АКС» LEMO-LEMO одинарный 1,2 м | 1 |
| 3 | Кабель «АКС» LEMO-LEMO двойной 1,2 м | 1 |
| 4 | Преобразователь D1771 4.0A0D12CL | 1 |
| 5 | Преобразователь S3568 2.5A0D10CL | 1 |
| 6 | Преобразователь S5182 2.5A65D12CS | 1 |
| 7 | Преобразователь S5096 5.0A70D6CS | 1 |
| 8 | Сетевой адаптер 65 Вт с кабелем Type C - Type C | 1 |
| 9 | Кабель USB A - Type C | 1 |
| 10 | Носитель с документацией и ПО | 1 |
| 11 | Калибровочный образец V2/25 | 1 |
| 12 | Чехол E15 | 1 |
| 13 | Гель «АКС-гель» -35°C...+100°C, 0,1 кг | 1 |
| 14 | Сумка Е14 | 1 |
