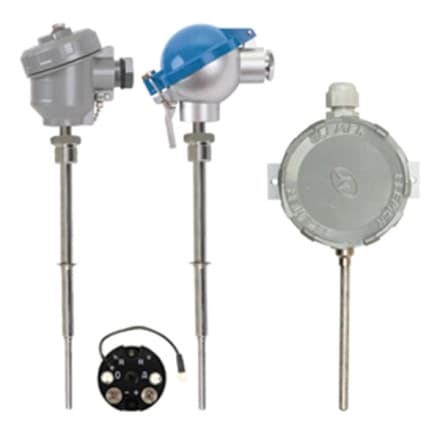

Термопреобразователи ТСМУ-205, ТСПУ-205, ТХАУ-205
Код товара: 507
Цена по запросу
Назначение
Термопреобразователи предназначены для преобразования значения температуры различных сред в различных отраслях промышленности теплоэнергетической, химической, металлургической, а также в сфере ЖКХ, в унифицированный токовый выходной сигнал 4...20 мА.
Термопреобразователи используются для работы с жидкими, твердыми и газообразными средами. Использование термопреобразователей допускается для контроля температуры сыпучих сред, неагрессивных, а также агрессивных, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими к материалу, из которого изготовлен корпус прибора.
| Параметр | Значение |
|---|---|
| Номинальные статические характеристики (НСХ) | 100М, Pt100, ХА (К) |
| Выходной сигнал | 4...20 мА |
| Диапазоны температур | –50...+50, –50...+75, –50...+100, –50...+150, –50...+180, 0...+50, 0...+100, 0...+150, 0...+180, 0...+200, 0...+300, 0...+400, 0...+500, 0...+600, 0...+900, 0...+1200, 0...+1300 °C |
| Класс точности | от 0,25 |
| Степень защиты от пыли и влаги | IP65 (сальник М16x1,5); IP54 (вилка PLT-164); IP65 (кабельный ввод VG9-MS68 (металл)); IP54 (VG9-K68 (пластик)) |
| Климатические исполнения | С3 (–10...+70 °С), Д3 (–50...+70 °С), Т3 (–25...+80 °С) |
| Варианты исполнения | общепромышленное, Ex (ExiaCT6 X) |
| Напряжение питания | =12...36 В |
| Потребляемая мощность | не более 0,8 В |
| Время установления рабочего режима | не более 15 мин |
| Электромагнитная совместимость (ЭМС) | III-A |
| Материал клеммной головки | алюминиевый сплав |
| Материал защитной арматуры, контактирующей с измеряемой средой | 12Х18Н10Т, КТМС-кабель, Luxal 203 |
| Конструктивные особенности |
|
| Примечание | ИП-205/М, ИП-205/П, ИП-205/ХА могут поставляться как самостоятельные изделия |
| Межповерочный интервал | 2 года (методика поверки - МИ 2356-2006) |
| Гарантийный срок эксплуатации: | |
| для конструктивов ТС |
|
| для конструктивов ТП |
|
Описание
Назначение
Термопреобразователи предназначены для преобразования значения температуры различных сред в различных отраслях промышленности теплоэнергетической, химической, металлургической, а также в сфере ЖКХ, в унифицированный токовый выходной сигнал 4...20 мА.
Термопреобразователи используются для работы с жидкими, твердыми и газообразными средами. Использование термопреобразователей допускается для контроля температуры сыпучих сред, неагрессивных, а также агрессивных, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими к материалу, из которого изготовлен корпус прибора.
Характеристики
| Параметр | Значение |
|---|---|
| Номинальные статические характеристики (НСХ) | 100М, Pt100, ХА (К) |
| Выходной сигнал | 4...20 мА |
| Диапазоны температур | –50...+50, –50...+75, –50...+100, –50...+150, –50...+180, 0...+50, 0...+100, 0...+150, 0...+180, 0...+200, 0...+300, 0...+400, 0...+500, 0...+600, 0...+900, 0...+1200, 0...+1300 °C |
| Класс точности | от 0,25 |
| Степень защиты от пыли и влаги | IP65 (сальник М16x1,5); IP54 (вилка PLT-164); IP65 (кабельный ввод VG9-MS68 (металл)); IP54 (VG9-K68 (пластик)) |
| Климатические исполнения | С3 (–10...+70 °С), Д3 (–50...+70 °С), Т3 (–25...+80 °С) |
| Варианты исполнения | общепромышленное, Ex (ExiaCT6 X) |
| Напряжение питания | =12...36 В |
| Потребляемая мощность | не более 0,8 В |
| Время установления рабочего режима | не более 15 мин |
| Электромагнитная совместимость (ЭМС) | III-A |
| Материал клеммной головки | алюминиевый сплав |
| Материал защитной арматуры, контактирующей с измеряемой средой | 12Х18Н10Т, КТМС-кабель, Luxal 203 |
| Конструктивные особенности |
|
| Примечание | ИП-205/М, ИП-205/П, ИП-205/ХА могут поставляться как самостоятельные изделия |
| Межповерочный интервал | 2 года (методика поверки - МИ 2356-2006) |
| Гарантийный срок эксплуатации: | |
| для конструктивов ТС |
|
| для конструктивов ТП |
|
