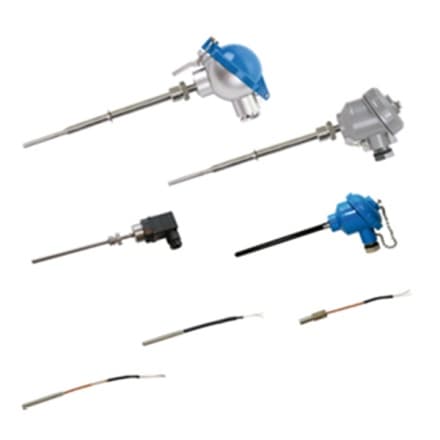

Термопреобразователи сопротивления ТС-0295
Код товара: 510
Цена по запросу
Термометры сопротивления предназначены для измерения температуры различных сред во многих отраслях промышленности (теплоэнергетической, химической и металлургической) и в сфере ЖКХ, а также на объектах использования атомной энергии в системах безопасности по классам 2Н, 2НУ, 3Н, 3НУ и 4 в соответствии с ОПБ88/97 и ОПБОЯТЦ.
Назначение
Термометры сопротивления используются для работы с жидкими, твердыми и газообразными средами. Использование термометров сопротивления допускается для контроля сыпучих сред, неагрессивных, а также агрессивных, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими к материалу, из которого изготовлен корпус прибора.
| Параметр | Значение |
|---|---|
| Номинальные статические характеристики (НСХ) | 46П (гр. 21), 50П, 100П, 53М (гр. 23), 50М, 100М, Pt50, Pt100, Pt 500, Pt1000 |
| Диапазоны измерения температуры | -50...+200 °С, -50...+350 °С, -50...+600 °С (возможно изготовление термометров сопротивления с нижним диапазоном измерения температуры от -196 °С) |
| Схемы подключений | 2-, 3- и 4-проводные |
| Количество чувствительных элементов | 1 или 2 |
| Классы допусков | АА, А, В, С |
| Степень защиты от пыли и влаги | - IP54, IP65 (для исполнений с соединительной головкой) - IP5Х (для исполнений без соединительной головки) |
| Климатическое исполнение | группа исполнений Д2 (-50...+100 °С) |
| Варианты исполнения | общепромышленное, Л (упрощенное), Ex (ExiaIICT6 X, ExiaIIAT6 X), Exd (1ExdIICT6, 1ExdIICT5), А (для АЭС), а такжеВ (вибропрочное), ВС (вибропрочное сейсмостойкое - группа исполнений F2, F3, G2), по эскизам и образцам заказчиков |
| Материалы чувствительных элементов: | |
| термоэлементы пленочные и проволочные | 50М, 100М, Pt50, Pt100, Pt500, Pt1000 |
| термоэлементы проволочные | 46П (гр. 21), 50П, 100П, 53М (гр. 23) |
| Материалы клеммных головок | стеклонаполненный полиамид, алюминиевый сплав, 12Х18Н10Т, пластмасса (Hirschmann) |
| Материалы арматуры | 12Х18Н10Т, Латунь ЛС59, Титановый сплав ВТ-1, Медь М1, М2, Фторопласт ФБ-4 |
| Технологии изготовления термометров сопротивления | - металлообработка любой сложности; - лазерная сварка; - пайка серебряным припоем; - технология «холодной» сварки. |
| Средняя наработка на отказ | 15000 часов |
| Средний срок службы | 6 лет |
| Межповерочный интервал | 2 года (методика поверки - в соответствии с ГОСТ Р 8.624-2006) |
| Гарантийный срок эксплуатации: | |
| для tmax ≤ 350 °C | 2 года со дня ввода в эксплуатацию |
| для 350 °C < tmax ≤ 600 °C | 1 год со дня ввода в эксплуатацию |
Описание
Термометры сопротивления предназначены для измерения температуры различных сред во многих отраслях промышленности (теплоэнергетической, химической и металлургической) и в сфере ЖКХ, а также на объектах использования атомной энергии в системах безопасности по классам 2Н, 2НУ, 3Н, 3НУ и 4 в соответствии с ОПБ88/97 и ОПБОЯТЦ.
Назначение
Термометры сопротивления используются для работы с жидкими, твердыми и газообразными средами. Использование термометров сопротивления допускается для контроля сыпучих сред, неагрессивных, а также агрессивных, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими к материалу, из которого изготовлен корпус прибора.
Характеристики
| Параметр | Значение |
|---|---|
| Номинальные статические характеристики (НСХ) | 46П (гр. 21), 50П, 100П, 53М (гр. 23), 50М, 100М, Pt50, Pt100, Pt 500, Pt1000 |
| Диапазоны измерения температуры | -50...+200 °С, -50...+350 °С, -50...+600 °С (возможно изготовление термометров сопротивления с нижним диапазоном измерения температуры от -196 °С) |
| Схемы подключений | 2-, 3- и 4-проводные |
| Количество чувствительных элементов | 1 или 2 |
| Классы допусков | АА, А, В, С |
| Степень защиты от пыли и влаги | - IP54, IP65 (для исполнений с соединительной головкой) - IP5Х (для исполнений без соединительной головки) |
| Климатическое исполнение | группа исполнений Д2 (-50...+100 °С) |
| Варианты исполнения | общепромышленное, Л (упрощенное), Ex (ExiaIICT6 X, ExiaIIAT6 X), Exd (1ExdIICT6, 1ExdIICT5), А (для АЭС), а такжеВ (вибропрочное), ВС (вибропрочное сейсмостойкое - группа исполнений F2, F3, G2), по эскизам и образцам заказчиков |
| Материалы чувствительных элементов: | |
| термоэлементы пленочные и проволочные | 50М, 100М, Pt50, Pt100, Pt500, Pt1000 |
| термоэлементы проволочные | 46П (гр. 21), 50П, 100П, 53М (гр. 23) |
| Материалы клеммных головок | стеклонаполненный полиамид, алюминиевый сплав, 12Х18Н10Т, пластмасса (Hirschmann) |
| Материалы арматуры | 12Х18Н10Т, Латунь ЛС59, Титановый сплав ВТ-1, Медь М1, М2, Фторопласт ФБ-4 |
| Технологии изготовления термометров сопротивления | - металлообработка любой сложности; - лазерная сварка; - пайка серебряным припоем; - технология «холодной» сварки. |
| Средняя наработка на отказ | 15000 часов |
| Средний срок службы | 6 лет |
| Межповерочный интервал | 2 года (методика поверки - в соответствии с ГОСТ Р 8.624-2006) |
| Гарантийный срок эксплуатации: | |
| для tmax ≤ 350 °C | 2 года со дня ввода в эксплуатацию |
| для 350 °C < tmax ≤ 600 °C | 1 год со дня ввода в эксплуатацию |
