Термометр манометрический, конденсационный, показывающий ТКП-60С, ТКП-100С
Код товара: 54
Цена по запросу
Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т).
Относятся к ГСП.
Выпускаются по СНИЦ 405.153.003 ТУ.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –50 до +60 °С.

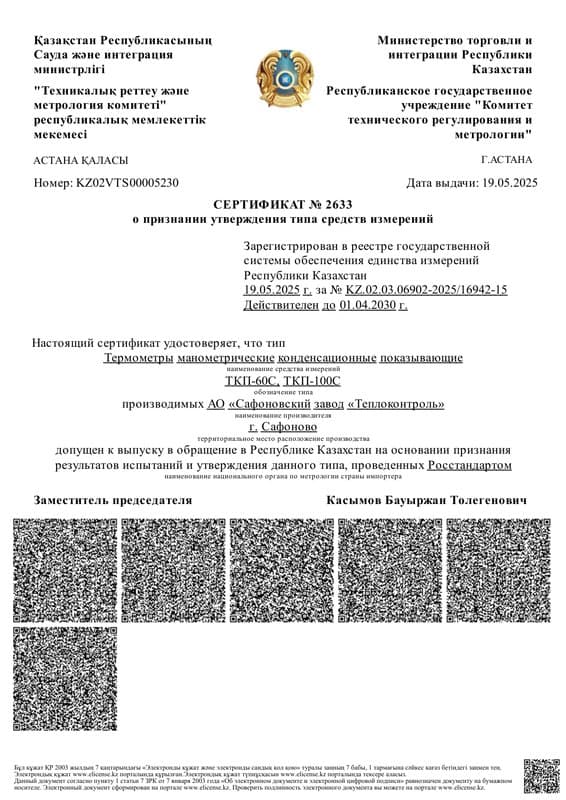

Имеется Сертификат об утверждении типа средств измерения, лицензия на выпуск и ремонт.
Межповерочный интервал – 2 года.
Обозначение при заказе термометра ТКП-60С с пределами измерения от 0 до +120 °С, класса точности 2,5, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ГСП. ТКП-60С(0-120)-2,5-6,0-Б СНИЦ 405.153.003 ТУ».
Обозначение при заказе термометра ТКП-100С с пределами измерения от 0 до +120 °С, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ГСП. ТКП-100С(0-120)-2,5-200-6,0-Б СНИЦ 405.153.003 ТУ».
| Обозначение термометров | Пределы измерений °С | Заполнитель термосистемы | Класс точности | Диаметр термобаллона, мм | Длина соединительного капилляра, м | Длина погружения термобаллона мм | Вид защитной | Масса, не более, кг |
| оболочки капилляра | ||||||||
| ТКП-60С | -25...+75 | Хладон 22 | 1,5 | 12 | 1,6; 2,5; 4,0; | 100 | медная-А | 0,88 |
| 0...120 | Метил хлористый | 2,5 | 6,0; 10,0 | полиэтиленовая-Б | ||||
| ТКП-100С | 100...200 | Ацетон | 12; 16 | 160, 200, 250, 315, 400 | 1,25 | |||
| 200…300 | Толуол | 16 | медная-A |
Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы – не менее 10 лет.
Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 мм также изготавливаются из нержавеющей стали.
Руководство по эксплуатации
ПаспортОписание
Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т).
Относятся к ГСП.
Выпускаются по СНИЦ 405.153.003 ТУ.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –50 до +60 °С.
Имеется Сертификат об утверждении типа средств измерения, лицензия на выпуск и ремонт.
Межповерочный интервал – 2 года.
Обозначение при заказе термометра ТКП-60С с пределами измерения от 0 до +120 °С, класса точности 2,5, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ГСП. ТКП-60С(0-120)-2,5-6,0-Б СНИЦ 405.153.003 ТУ».
Обозначение при заказе термометра ТКП-100С с пределами измерения от 0 до +120 °С, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой: «ГСП. ТКП-100С(0-120)-2,5-200-6,0-Б СНИЦ 405.153.003 ТУ».
Характеристики
| Обозначение термометров | Пределы измерений °С | Заполнитель термосистемы | Класс точности | Диаметр термобаллона, мм | Длина соединительного капилляра, м | Длина погружения термобаллона мм | Вид защитной | Масса, не более, кг |
| оболочки капилляра | ||||||||
| ТКП-60С | -25...+75 | Хладон 22 | 1,5 | 12 | 1,6; 2,5; 4,0; | 100 | медная-А | 0,88 |
| 0...120 | Метил хлористый | 2,5 | 6,0; 10,0 | полиэтиленовая-Б | ||||
| ТКП-100С | 100...200 | Ацетон | 12; 16 | 160, 200, 250, 315, 400 | 1,25 | |||
| 200…300 | Толуол | 16 | медная-A |
Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы – не менее 10 лет.
Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 мм также изготавливаются из нержавеющей стали.
