Термограмма ME Контроль - тепловизионный комплекс
Код товара: 396
Цена по запросу

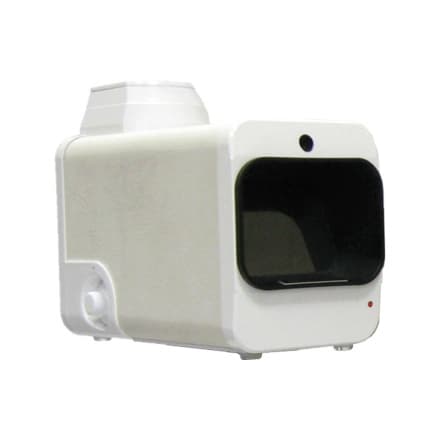

Назначение тепловизионного комплекса Термограмма ME Контроль
Тепловизионный комплекс Термограмма ME Контроль обеспечивает высокую температурную чувствительность и точность измерения температуры. Благодаря своим малым размерам и массе камера (при работе с ноутбуком) может использоваться не только в кабинете врача, но и в палате у постели больного, в операционной и даже в полевых условиях.
Описание тепловизионного комплекса Термограмма ME Контроль
Тепловизионный комплекс Термограмма МЕ Контроль является медицинским вариантом тепловизионного комплекса Термограмма ТМ.
По потребительским качествам и техническим параметрам он не уступает лучшим из зарубежных моделей медицинских тепловизоров.
Комплекс Термограмма ME Контроль успешно применяется в следующих организациях:
- Государственный Научный Центр РФ Институт МедикоБиологических Проблем РАН.
- Институт цитологии и генетики г. Новосибирск.
- Институт гигиены профпаталогии и экологии человека г. Санкт-Петербург.
- Московский Центр реабилитации больных и инвалидов с нарушением функций опорно-двигательного аппарата и нервной системы.
- МНТК «Микрохирургии глаза».
- НИИ Глазных болезней им. Гельмгольца.
- Онкологический научный центр РАМН.
- Университет Дружбы Народов.
Области применения в медицинской диагностике тепловизионного комплекса Термограмма ME Контроль
| Внутренние болезни | Диабетическая ангиопатия, облитерирующий атеросклероз, эндартериит сосудов конечностей, болезнь Рейно, полимиозит, нарушения вегетативной регуляции, тиреотоксический зоб и др. |
| Травматология – ортопедия | Остеохондроз, сколиоз позвоночника, плече-лопаточный периортроз, нейропатия периферических нервов, воспалительные заболевания крупных суставов различной этиологии, болезнь Зудека, остеомиелит и др. |
| Оториноларингология | Параличи и парезы лицевых нервов, аллергический ринит, воспаления придаточных пазух носа, наружного и среднего уха и др. |
| Акушерство и гинекология | Доброкачественные и злокачественные опухоли, кисты молочной железы, мастит, ранняя диагностика беременности и др. |
| Урология | Воспалительные заболевания почек, мочевого пузыря, яичек и др. |
| Стоматология | Стоматиты, гингивиты, периоститы и др. |
| Фармакология | Получение объективных данных о воздействии противовоспалительных и сосудорасширяющих лекарств и др. |
| Онкология | Различные виды опухолей |
| Пластическая хирургия | Приживление пересаженной кожи, реплантированных конечностей |
| Дерматология | Коллагеновые заболевания, дерматиты, акне и др. |
| Офтальмология | Внутриорбитальные опухоли, конъюнктивит и др. |
Особенности тепловизионного комплекса Термограмма ME Контроль
Благодаря особенностям конструкции камеры достигается высокая повторяемость результатов измерения от кадра к кадру, что позволяет осуществлять динамическое инфракрасное термокартирование (многократную съемку одного и того же участка тела пациента через заданные промежутки времени) и просматривать затем полученные термограммы в виде динамического тепловизионного фильма.
Данный метод позволяет исследовать развитие термоактивных процессов во времени, значительно расширяя тем самым диагностические возможности прибора.
Камера работает с любым компьютером. Возможна также поставка камеры в комплекте со стационарным компьютером или ноутбуком.
Часто задаваемые вопросы
Ответ на часто встречающийся вопрос – опасен ли жидкий азот, где его брать, как хранить, сколько нужно на одну заправку.
Опасен ли жидкий азот?
Жидкий азот получают из воздуха (атмосферный воздух на 79 % состоит из азота), он не-токсичен, невзрывоопасен.
Физически жидкий азот представляет собой низкотемпературную жидкость с температурой кипения -196°С.
При его использовании следует иметь в виду, что опасным является ожог от прикосновения материала, охлажденного жидким азотом, но кратковременное соприкосновение кожи с жидким азотом не опасно, так как при этом на коже образуется воздушная подушка с низкой теплопроводностью, которая предохраняет кожу от непосредственного контакта с жидким азотом.
Где брать жидкий азот?
Жидкий азот это побочный продукт при производстве кислорода, поэтому на любой кислородной станции вы найдете его в избытке. Так же он участвует во многих технологических процессах на предприятиях нефтеперерабатывающей, химической, энергетической отраслях и т.д. Жидкий азот используется в медицине, сельском хозяйстве и т.д.
Например, в Москве существует несколько точек, где можно в любой момент купить жидкий азот за наличный или безналичный расчет. Его стоимость колеблется в среднем 25 руб. за 1 л. Одно из мест – ИАЭ им. Курчатова, расположенный на северо-западе Москвы, в районе станции метро "Октябрьское поле".
Как хранить жидкий азот?
Жидкий азот хранят в специальных сосудах, которые называются сосудами ДЬЮАРА.
Мы рекомендуем использовать сосуды дьюара производства Московского предприятия ОАО «НПО «ГЕЛИЙМАШ» - СДС-6М, СДС-6-2, СДС-35.
Сколько нужно азота на одну заправку?
ИК-приемная камера заправляется перед работой. Для первой заливки необходимо 120 мл на 8 часов работы.
Порционная заливка в ИК – приемную камеру жидкого азота подразумевает под собой заливку маленькими объёмами, что позволяет сэкономить жидкий азот и увеличить время работы.
| Параметр | Значение |
|---|---|
| Температурное разрешение по всему полю зрения | 0,05°C (0,02°C) |
| Диапазон измеряемых температур | -20...+300°С |
| Точность измерения температуры | ±1°С до 100°С, ±1% свыше 100°С |
| Пространственное разрешение | 1,5 мрад |
| Поле зрения (по горизонтали x по вертикали) | 25x20° |
| Разрешение кадра по горизонтали | 640 элементов в строке |
| Разрешение кадра по вертикали | 480 строк |
| Время формирования кадра | 0.8 сек., 1.6 сек., 3.2 сек.(переключаемая) |
| Время автономной работы от одного аккумулятора | 8 часов |
| Время работы на одной заправке жидким азотом (150 мл) | 5 часов |
| Размеры | 92х127х210 мм |
| Вес | 1,4 кг |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Камера Термограмма ME Контроль | 1 |
| 2 | Программное обеспечение для получения и обработки термограмм | 1 |
| 3 | Кабель для подсоединения к компьютеру | 1 |
| 4 | Стандартный 6-вольтовый аккумулятор | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Штатив | 1 |
| 7 | Термос для жидкого азота | 1 |
| 8 | Методика определения коэффициента теплового излучения | 1 |
Описание
Назначение тепловизионного комплекса Термограмма ME Контроль
Тепловизионный комплекс Термограмма ME Контроль обеспечивает высокую температурную чувствительность и точность измерения температуры. Благодаря своим малым размерам и массе камера (при работе с ноутбуком) может использоваться не только в кабинете врача, но и в палате у постели больного, в операционной и даже в полевых условиях.
Описание тепловизионного комплекса Термограмма ME Контроль
Тепловизионный комплекс Термограмма МЕ Контроль является медицинским вариантом тепловизионного комплекса Термограмма ТМ.
По потребительским качествам и техническим параметрам он не уступает лучшим из зарубежных моделей медицинских тепловизоров.
Комплекс Термограмма ME Контроль успешно применяется в следующих организациях:
- Государственный Научный Центр РФ Институт МедикоБиологических Проблем РАН.
- Институт цитологии и генетики г. Новосибирск.
- Институт гигиены профпаталогии и экологии человека г. Санкт-Петербург.
- Московский Центр реабилитации больных и инвалидов с нарушением функций опорно-двигательного аппарата и нервной системы.
- МНТК «Микрохирургии глаза».
- НИИ Глазных болезней им. Гельмгольца.
- Онкологический научный центр РАМН.
- Университет Дружбы Народов.
Области применения в медицинской диагностике тепловизионного комплекса Термограмма ME Контроль
| Внутренние болезни | Диабетическая ангиопатия, облитерирующий атеросклероз, эндартериит сосудов конечностей, болезнь Рейно, полимиозит, нарушения вегетативной регуляции, тиреотоксический зоб и др. |
| Травматология – ортопедия | Остеохондроз, сколиоз позвоночника, плече-лопаточный периортроз, нейропатия периферических нервов, воспалительные заболевания крупных суставов различной этиологии, болезнь Зудека, остеомиелит и др. |
| Оториноларингология | Параличи и парезы лицевых нервов, аллергический ринит, воспаления придаточных пазух носа, наружного и среднего уха и др. |
| Акушерство и гинекология | Доброкачественные и злокачественные опухоли, кисты молочной железы, мастит, ранняя диагностика беременности и др. |
| Урология | Воспалительные заболевания почек, мочевого пузыря, яичек и др. |
| Стоматология | Стоматиты, гингивиты, периоститы и др. |
| Фармакология | Получение объективных данных о воздействии противовоспалительных и сосудорасширяющих лекарств и др. |
| Онкология | Различные виды опухолей |
| Пластическая хирургия | Приживление пересаженной кожи, реплантированных конечностей |
| Дерматология | Коллагеновые заболевания, дерматиты, акне и др. |
| Офтальмология | Внутриорбитальные опухоли, конъюнктивит и др. |
Особенности тепловизионного комплекса Термограмма ME Контроль
Благодаря особенностям конструкции камеры достигается высокая повторяемость результатов измерения от кадра к кадру, что позволяет осуществлять динамическое инфракрасное термокартирование (многократную съемку одного и того же участка тела пациента через заданные промежутки времени) и просматривать затем полученные термограммы в виде динамического тепловизионного фильма.
Данный метод позволяет исследовать развитие термоактивных процессов во времени, значительно расширяя тем самым диагностические возможности прибора.
Камера работает с любым компьютером. Возможна также поставка камеры в комплекте со стационарным компьютером или ноутбуком.
Часто задаваемые вопросы
Ответ на часто встречающийся вопрос – опасен ли жидкий азот, где его брать, как хранить, сколько нужно на одну заправку.
Опасен ли жидкий азот?
Жидкий азот получают из воздуха (атмосферный воздух на 79 % состоит из азота), он не-токсичен, невзрывоопасен.
Физически жидкий азот представляет собой низкотемпературную жидкость с температурой кипения -196°С.
При его использовании следует иметь в виду, что опасным является ожог от прикосновения материала, охлажденного жидким азотом, но кратковременное соприкосновение кожи с жидким азотом не опасно, так как при этом на коже образуется воздушная подушка с низкой теплопроводностью, которая предохраняет кожу от непосредственного контакта с жидким азотом.
Где брать жидкий азот?
Жидкий азот это побочный продукт при производстве кислорода, поэтому на любой кислородной станции вы найдете его в избытке. Так же он участвует во многих технологических процессах на предприятиях нефтеперерабатывающей, химической, энергетической отраслях и т.д. Жидкий азот используется в медицине, сельском хозяйстве и т.д.
Например, в Москве существует несколько точек, где можно в любой момент купить жидкий азот за наличный или безналичный расчет. Его стоимость колеблется в среднем 25 руб. за 1 л. Одно из мест – ИАЭ им. Курчатова, расположенный на северо-западе Москвы, в районе станции метро "Октябрьское поле".
Как хранить жидкий азот?
Жидкий азот хранят в специальных сосудах, которые называются сосудами ДЬЮАРА.
Мы рекомендуем использовать сосуды дьюара производства Московского предприятия ОАО «НПО «ГЕЛИЙМАШ» - СДС-6М, СДС-6-2, СДС-35.
Сколько нужно азота на одну заправку?
ИК-приемная камера заправляется перед работой. Для первой заливки необходимо 120 мл на 8 часов работы.
Порционная заливка в ИК – приемную камеру жидкого азота подразумевает под собой заливку маленькими объёмами, что позволяет сэкономить жидкий азот и увеличить время работы.
Характеристики
| Параметр | Значение |
|---|---|
| Температурное разрешение по всему полю зрения | 0,05°C (0,02°C) |
| Диапазон измеряемых температур | -20...+300°С |
| Точность измерения температуры | ±1°С до 100°С, ±1% свыше 100°С |
| Пространственное разрешение | 1,5 мрад |
| Поле зрения (по горизонтали x по вертикали) | 25x20° |
| Разрешение кадра по горизонтали | 640 элементов в строке |
| Разрешение кадра по вертикали | 480 строк |
| Время формирования кадра | 0.8 сек., 1.6 сек., 3.2 сек.(переключаемая) |
| Время автономной работы от одного аккумулятора | 8 часов |
| Время работы на одной заправке жидким азотом (150 мл) | 5 часов |
| Размеры | 92х127х210 мм |
| Вес | 1,4 кг |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Камера Термограмма ME Контроль | 1 |
| 2 | Программное обеспечение для получения и обработки термограмм | 1 |
| 3 | Кабель для подсоединения к компьютеру | 1 |
| 4 | Стандартный 6-вольтовый аккумулятор | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Штатив | 1 |
| 7 | Термос для жидкого азота | 1 |
| 8 | Методика определения коэффициента теплового излучения | 1 |
