Термогигрометр ИВА‑6Б2‑К‑DIN
Код товара: 1723
Цена по запросу
Основные особенности:
- исполнение с монтажом на DIN-рейку;
- питание 24В постоянное;
- OLED-индикатор с одновременной индикацией двух параметров;
- подключение до 16 шт. преобразователей влажности ДВ2ТСМ (см. список ниже);
- подключение 1 преобразователя непосредственно к блоку индикации;
- на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м3),
- молярная доля влаги* (ppm),
- избыточное давление (бар); - цифровой интерфейс RS-485 (Modbus RTU), два активных токовых 4-20 мА (не токовая петля) и два релейных выхода.
- может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
- возможность ввода рабочего давления (до 30 бар) для пересчета показаний точки инея к атмосферному давлению (для ДВ2ТСМ-1Т-4П-В);
- возможность расчета относительной влажности для преобразователей температуры ДВ2ТСМ-5Т-АК (для ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК).
* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8, верхний предел до 300 ppm
Дополнительные возможности:
- подключение более 1 преобразователя возможно через разветвитель.
Термогигрометр ИВА-6Б2-К-DIN включает от 1 до 16 измерительных преобразователей влажности и температуры ДВ2ТСМ (передают измеренные значения по интерфейсу µForLan (протоколу Modbus), см. список совместимых преобразователей ниже), подключенных кабелем длиной до 200 м к блоку индикации ИВА-6Б2-К-DIN, который монтируется на стандартную DIN-рейку.
Блок индикации может автоматически рассчитывать показания влажности для мест расположения ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям первого ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
Подключаемые преобразователи:
- ДВ2ТСМ-1Т-1П-Б (по умолчанию)
- ДВ2ТСМ-2Т-1П-Б
- ДВ2ТСМ-3Т-1П-Б
- ДВ2ТСМ-1Т-2П-Б
- ДВ2ТСМ-1Т-1П-А
- ДВ2ТСМ-2Т-1П-А
- ДВ2ТСМ-3Т-1П-А
- ДВ2ТСМ-1Т-2П-А
- ДВ2ТСМ-1Т-1П-В
- ДВ2ТСМ-5Т-5П-АК (исполнение 2 - стандартное, не более 4 шт.)
- ДВ2ТСМ-5Т-5П-АК (исполнение 3 - с метеозащитой, не более 4 шт.)
- ДВ2ТСМ-5Т-АК
- ДВ2ТСМ-1Т-4П-В (не более 4 шт.)
- ДВ2ТСМ-1Т-4П-В с ПДВ-8-Р-А или ПДВ-8-Р-Б (не более 4 шт.)
- ДВ2ТСМ-6Т-1П-Г
Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

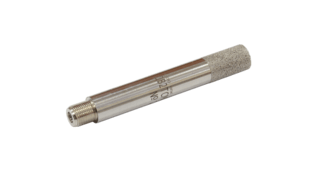

 | ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм. |

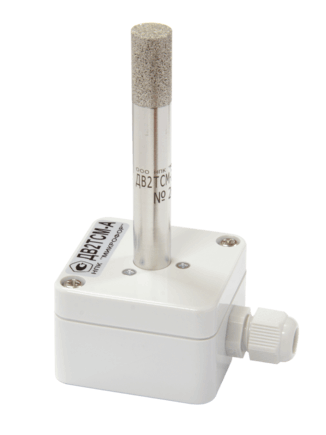

 | ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену. |

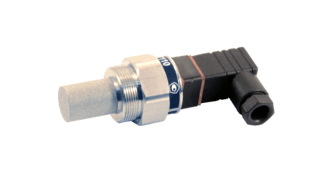

 | ДВ2ТСМ-1Т-1П-В и/или ДВ2ТСМ-1Т-4П-В Преобразователи проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 120×30×30 мм. |

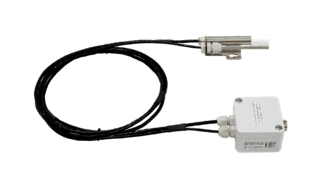

 | ДВ2ТСМ-5Т-5П-АК (исполнение 2) Преобразователь для длительной работы в условиях высокой влажности. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда измерения влажности ø12×107 мм, выносного зонда измерения температуры ø4×82 мм (без учета длины кабелей). |

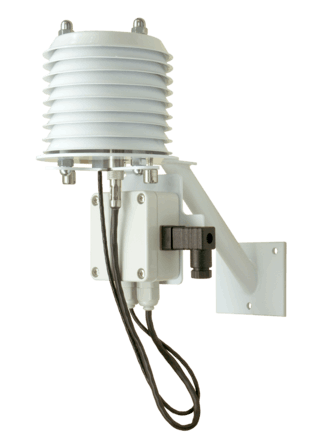

| ДВ2ТСМ-5Т-5П-АК (исполнение 3) Преобразователь c защитным экраном для установки на улице. Габаритные размеры 240×100×240. |

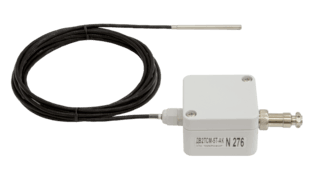

 | ДВ2ТСМ-5Т-АК Преобразователь для измерения температуры в диапазоне от -50 до +180°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø4×82 мм (без учета длины кабеля). |

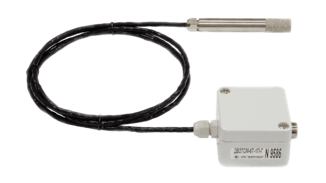

 | ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля). |
При заказе оговариваются:
- исполнение и количество преобразователей ДВ2ТСМ;
- длина кабеля между блоком индикации ИВА-6Б2-К-DIN и преобразователями ДВ2ТСМ (стандартная длина 4 м).
| Диапазон измерений относительной влажности, % | |
| для ДВ2ТСМ-5Т-5П-АК | 0...100 |
| для ДВ2ТСМ-1Т-4П-В в режиме защиты от переувлажнения | 0...80 |
| для прочих ДВ2ТСМ | 0...98 |
| Диапазон измерений температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С | |
| при температуре анализируемого газа (Тг) +20 °C и ниже | от -60 до Tг |
| при температуре анализируемого газа выше +20 °C | от -60 до +20 |
| Диапазон индикации температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С | от -80 до +20 |
| Диапазон измерений температуры | |
| для исполнения 1Т, °С | 0...+60 |
| для исполнения 1Т-4П-В, °С | 0...+50 |
| для исполнения 2Т, °С | -20...+60 |
| для исполнений 3Т и 5Т-5П-АК, °С | -40...+60 |
| для исполнения 6Т, °С | 0...+125 |
| для ДВ2ТСМ-5Т-АК, °С | -50...+180 |
| для ДВ2ТСМ-1Т-4П-В | |
| в диапазоне от 0% до 10% (включительно) | ±1 |
| в диапазоне от 10% до 50% (включительно) | ±2 |
| в диапазоне от 50% до 98% | ±3 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98% (1) | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98% (1) | ±2 |
| для ДВ2ТСМ-5Т-5П-АК | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С) | |
| для ДВ2ТСМ-5Т-5П-АК | ±(0,002+0,0002П) (2) |
| для ДВ2ТСМ-1Т-4П-В | |
| при относительной влажности от 0% до 10% | ±(0,005+0,0045П)(2) |
| при относительной влажности от 10% до 98% | ±0,1 |
| для других преобразователей ДВ2ТСМ | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея для ДВ2ТСМ-1Т-4П-В, °С | ±2 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| для ДВ2ТСМ-5Т-5П-АК | |
| в диапазоне от -40 до 0°С, °С | ±(0,2+0,01|T|) (3) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| для ДВ2ТСМ-5Т-АК | |
| в диапазоне от -50 до 0°С, °С | ±(0,2+0,01|T|) (3) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| в диапазоне от +60 до +180°С, °С | ±(0,3+0,005|T-60|) (3) |
| для прочих преобразователей в диапазоне температур от -40 до -20°С | ±1 |
| для прочих преобразователей в диапазоне температур от -20 до +60°С | ±0,3 |
| для прочих преобразователей в диапазоне температур от +60 до +125°С | ±0,7 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1 м/с, мин | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Максимальное рабочее давление для погружной части для преобразователей исполнения В, МПа | до 15 |
| Напряжение питания, В | 21,6...26,4 |
| Потребляемый ток, А, не более | 0,25 |
| Наличие RS-485 (Modbus RTU) | да |
| скорость обмена данными (настраивается), бод | 19200 (по умолчанию), 9600, 4800, 2400 |
| Наличие RS-232 (Modbus RTU) | нет |
| Наличие 2 унифицированных токовых выходов 4…20 мА | да |
| сопротивление нагрузки токовых выходов, Ом, не более | 500 |
| Наличие 2 релейных выходов | да |
| рабочее напряжение, В | ~220 |
| коммутируемый ток, А, не более | 5 |
| напряжение изоляции, В, не менее | 1500 |
| Габаритные размеры, мм, не более | |
| блока индикации | 59×72×105 |
| преобразователя | см. характеристики преобразователя |
| Масса, кг, не более | |
| блока индикации | 0,5 |
| преобразователя влажности и температуры | см. характеристики преобразователя |
| Диапазон температур эксплуатации, °С | |
| блока индикации | от 0 до +50 |
| корпуса преобразователя для исполнения -АК | от -40 до +50 |
| корпуса преобразователя для исполнения -Г | от 0 до +60 |
| зонда преобразователя | в соответствии с диапазоном измерений |
| Межповерочный интервал, мес | 12 |
(1) - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
(2) - П – измеренное значение относительной влажности, %
(3) - Т – измеренное значение температуры, °С
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Термогигрометр ИВА-6Б2-К-DIN | 1 |
| 2 | Соединительный кабель | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Свидетельство о поверке на бумажном носителе | 1 |
| 5 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

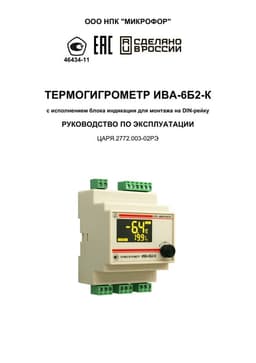

Руководство по эксплуатации на Термогигрометр ИВА-6Б2-К-DIN

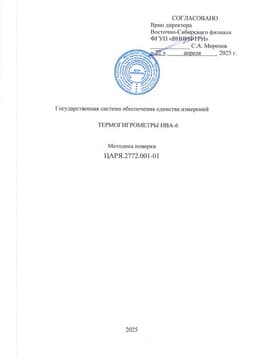

Методика поверки на Термогигрометры ИВА-6Описание

Основные особенности:
- исполнение с монтажом на DIN-рейку;
- питание 24В постоянное;
- OLED-индикатор с одновременной индикацией двух параметров;
- подключение до 16 шт. преобразователей влажности ДВ2ТСМ (см. список ниже);
- подключение 1 преобразователя непосредственно к блоку индикации;
- на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м3),
- молярная доля влаги* (ppm),
- избыточное давление (бар); - цифровой интерфейс RS-485 (Modbus RTU), два активных токовых 4-20 мА (не токовая петля) и два релейных выхода.
- может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
- возможность ввода рабочего давления (до 30 бар) для пересчета показаний точки инея к атмосферному давлению (для ДВ2ТСМ-1Т-4П-В);
- возможность расчета относительной влажности для преобразователей температуры ДВ2ТСМ-5Т-АК (для ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК).
* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8, верхний предел до 300 ppm
Дополнительные возможности:
- подключение более 1 преобразователя возможно через разветвитель.
Термогигрометр ИВА-6Б2-К-DIN включает от 1 до 16 измерительных преобразователей влажности и температуры ДВ2ТСМ (передают измеренные значения по интерфейсу µForLan (протоколу Modbus), см. список совместимых преобразователей ниже), подключенных кабелем длиной до 200 м к блоку индикации ИВА-6Б2-К-DIN, который монтируется на стандартную DIN-рейку.
Блок индикации может автоматически рассчитывать показания влажности для мест расположения ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям первого ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
Подключаемые преобразователи:
- ДВ2ТСМ-1Т-1П-Б (по умолчанию)
- ДВ2ТСМ-2Т-1П-Б
- ДВ2ТСМ-3Т-1П-Б
- ДВ2ТСМ-1Т-2П-Б
- ДВ2ТСМ-1Т-1П-А
- ДВ2ТСМ-2Т-1П-А
- ДВ2ТСМ-3Т-1П-А
- ДВ2ТСМ-1Т-2П-А
- ДВ2ТСМ-1Т-1П-В
- ДВ2ТСМ-5Т-5П-АК (исполнение 2 - стандартное, не более 4 шт.)
- ДВ2ТСМ-5Т-5П-АК (исполнение 3 - с метеозащитой, не более 4 шт.)
- ДВ2ТСМ-5Т-АК
- ДВ2ТСМ-1Т-4П-В (не более 4 шт.)
- ДВ2ТСМ-1Т-4П-В с ПДВ-8-Р-А или ПДВ-8-Р-Б (не более 4 шт.)
- ДВ2ТСМ-6Т-1П-Г
Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:
| ДВ2ТСМ-Б Преобразователь в цилиндрическом корпусе с длиной "ххх" мм (стандартная длина 80 мм). Диаметр преобразователя 12 мм. |
| ДВ2ТСМ-А Преобразователь в герметичном прямоугольном корпусе с вынесенным зондом длиной «ххх» мм (стандартная длина 80 мм). Диаметр зонда 12 мм. Габаритные размеры корпуса 75×50×36 мм. Исполнение предназначено для монтажа на стену. |
| ДВ2ТСМ-1Т-1П-В и/или ДВ2ТСМ-1Т-4П-В Преобразователи проточного типа для измерения влагосодержания неагрессивных технологических газов при избыточном давлении до 15 МПа. Установочная резьба М24×1. См. Пробоотборные утройства ПДВ. Габаритные размеры 120×30×30 мм. |
| ДВ2ТСМ-5Т-5П-АК (исполнение 2) Преобразователь для длительной работы в условиях высокой влажности. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда измерения влажности ø12×107 мм, выносного зонда измерения температуры ø4×82 мм (без учета длины кабелей). |
| ДВ2ТСМ-5Т-5П-АК (исполнение 3) Преобразователь c защитным экраном для установки на улице. Габаритные размеры 240×100×240. |
| ДВ2ТСМ-5Т-АК Преобразователь для измерения температуры в диапазоне от -50 до +180°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø4×82 мм (без учета длины кабеля). |
| ДВ2ТСМ-6Т-1П-Г Преобразователь для измерения влажности при температуре от 0 до +125°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø12×107 мм (без учета длины кабеля). |
При заказе оговариваются:
- исполнение и количество преобразователей ДВ2ТСМ;
- длина кабеля между блоком индикации ИВА-6Б2-К-DIN и преобразователями ДВ2ТСМ (стандартная длина 4 м).
Характеристики
| Диапазон измерений относительной влажности, % | |
| для ДВ2ТСМ-5Т-5П-АК | 0...100 |
| для ДВ2ТСМ-1Т-4П-В в режиме защиты от переувлажнения | 0...80 |
| для прочих ДВ2ТСМ | 0...98 |
| Диапазон измерений температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С | |
| при температуре анализируемого газа (Тг) +20 °C и ниже | от -60 до Tг |
| при температуре анализируемого газа выше +20 °C | от -60 до +20 |
| Диапазон индикации температуры точки росы/инея для преобразователя ДВ2ТСМ-1Т-4П-В, °С | от -80 до +20 |
| Диапазон измерений температуры | |
| для исполнения 1Т, °С | 0...+60 |
| для исполнения 1Т-4П-В, °С | 0...+50 |
| для исполнения 2Т, °С | -20...+60 |
| для исполнений 3Т и 5Т-5П-АК, °С | -40...+60 |
| для исполнения 6Т, °С | 0...+125 |
| для ДВ2ТСМ-5Т-АК, °С | -50...+180 |
| для ДВ2ТСМ-1Т-4П-В | |
| в диапазоне от 0% до 10% (включительно) | ±1 |
| в диапазоне от 10% до 50% (включительно) | ±2 |
| в диапазоне от 50% до 98% | ±3 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98% (1) | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98% (1) | ±2 |
| для ДВ2ТСМ-5Т-5П-АК | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С) | |
| для ДВ2ТСМ-5Т-5П-АК | ±(0,002+0,0002П) (2) |
| для ДВ2ТСМ-1Т-4П-В | |
| при относительной влажности от 0% до 10% | ±(0,005+0,0045П)(2) |
| при относительной влажности от 10% до 98% | ±0,1 |
| для других преобразователей ДВ2ТСМ | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея для ДВ2ТСМ-1Т-4П-В, °С | ±2 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| для ДВ2ТСМ-5Т-5П-АК | |
| в диапазоне от -40 до 0°С, °С | ±(0,2+0,01|T|) (3) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| для ДВ2ТСМ-5Т-АК | |
| в диапазоне от -50 до 0°С, °С | ±(0,2+0,01|T|) (3) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| в диапазоне от +60 до +180°С, °С | ±(0,3+0,005|T-60|) (3) |
| для прочих преобразователей в диапазоне температур от -40 до -20°С | ±1 |
| для прочих преобразователей в диапазоне температур от -20 до +60°С | ±0,3 |
| для прочих преобразователей в диапазоне температур от +60 до +125°С | ±0,7 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1 м/с, мин | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Максимальное рабочее давление для погружной части для преобразователей исполнения В, МПа | до 15 |
| Напряжение питания, В | 21,6...26,4 |
| Потребляемый ток, А, не более | 0,25 |
| Наличие RS-485 (Modbus RTU) | да |
| скорость обмена данными (настраивается), бод | 19200 (по умолчанию), 9600, 4800, 2400 |
| Наличие RS-232 (Modbus RTU) | нет |
| Наличие 2 унифицированных токовых выходов 4…20 мА | да |
| сопротивление нагрузки токовых выходов, Ом, не более | 500 |
| Наличие 2 релейных выходов | да |
| рабочее напряжение, В | ~220 |
| коммутируемый ток, А, не более | 5 |
| напряжение изоляции, В, не менее | 1500 |
| Габаритные размеры, мм, не более | |
| блока индикации | 59×72×105 |
| преобразователя | см. характеристики преобразователя |
| Масса, кг, не более | |
| блока индикации | 0,5 |
| преобразователя влажности и температуры | см. характеристики преобразователя |
| Диапазон температур эксплуатации, °С | |
| блока индикации | от 0 до +50 |
| корпуса преобразователя для исполнения -АК | от -40 до +50 |
| корпуса преобразователя для исполнения -Г | от 0 до +60 |
| зонда преобразователя | в соответствии с диапазоном измерений |
| Межповерочный интервал, мес | 12 |
(1) - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
(2) - П – измеренное значение относительной влажности, %
(3) - Т – измеренное значение температуры, °С
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Термогигрометр ИВА-6Б2-К-DIN | 1 |
| 2 | Соединительный кабель | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Свидетельство о поверке на бумажном носителе | 1 |
| 5 | Упаковка | 1 |
