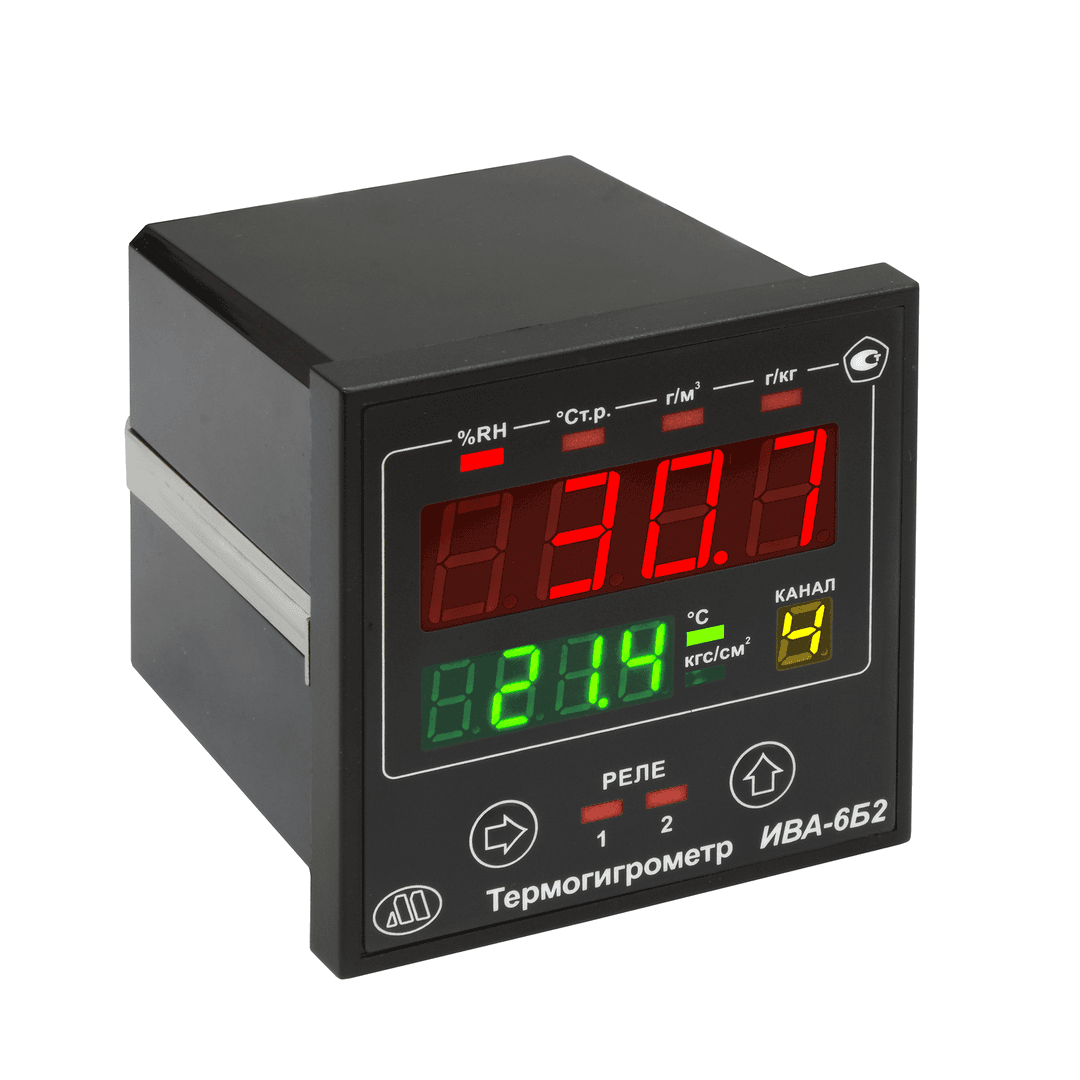

Термогигрометр ИВА‑6Б2‑К
Код товара: 1722
Цена по запросу
Основные особенности:
- преобразователи ДВ2ТСМ-5Т-5П-АК в составе термогигрометра имеют функцию защиты от переувлаженения - при высокой влажности сенсор измерения влажности подогревается, а температура анализируемого газа измеряется отдельным выносным термопреобразователем сопротивления, что позволяет предотвратить дрейф характеристик сенсора при длительном воздействии высокой влажности;
- щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
- конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
- питание 220В переменное;
- светодиодный индикатор с одновременной индикацией двух параметров;
- подключение до 16 шт. преобразователей влажности ДВ2ТСМ исполнения -АК (см. список ниже);
- подключение до 4 преобразователей непосредственно к блоку индикации;
- на индикатор могут быть выведены:
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м3),
- содержание воды в килограмме сухого воздуха (г/кг); - 2 релейных выхода;
- возможность расчета относительной влажности для преобразователей температуры ДВ2ТСМ-5Т-АК (для ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК в климатической камере).
Дополнительные возможности:
- наличие интерфейса RS-485 (исполнение ИВА-6Б2-К-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-К-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-К-Т20) или 0...5 мА (исполнение ИВА-6Б2-К-Т5) (необходимо указать при заказе);
- исполнение ИВА-6Б2-К-RS485 может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
- подключение более 4 преобразователей возможно через разветвитель.
Термогигрометр ИВА-6Б2-К включает от 1 до 4 измерительных преобразователей влажности и температуры ДВ2ТСМ-5Т-5П-АК и от 0 до 15 измерительных преобразователей температуры ДВ2ТСМ-5Т-АК (передают измеренные значения по интерфейсу µForLan (протоколу Modbus)), подключенных кабелем длиной до 200 м к блоку индикации ИВА-6Б2-К, который монтируется на щит.
Блок индикации может автоматически рассчитывать показания влажности для мест расположения ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям первого ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
Внимание!
Не допускается отключать питание термогигрометра при эксплуатации измерительного преобразователя влажности и температуры при относительной влажности выше 85 %! При этом не работает подогрев сенсора влажности и его градуировочная характеристика при длительном нахождении во влажной среде, особенно при повышенной температуре, может изменяться.
Внимание!
Запрещается эксплуатация преобразователя без защитного фторопластового колпачка, либо если он поврежден!
Конструктивное исполнение преобразователя выбирается в зависимости от решаемой измерительной задачи:

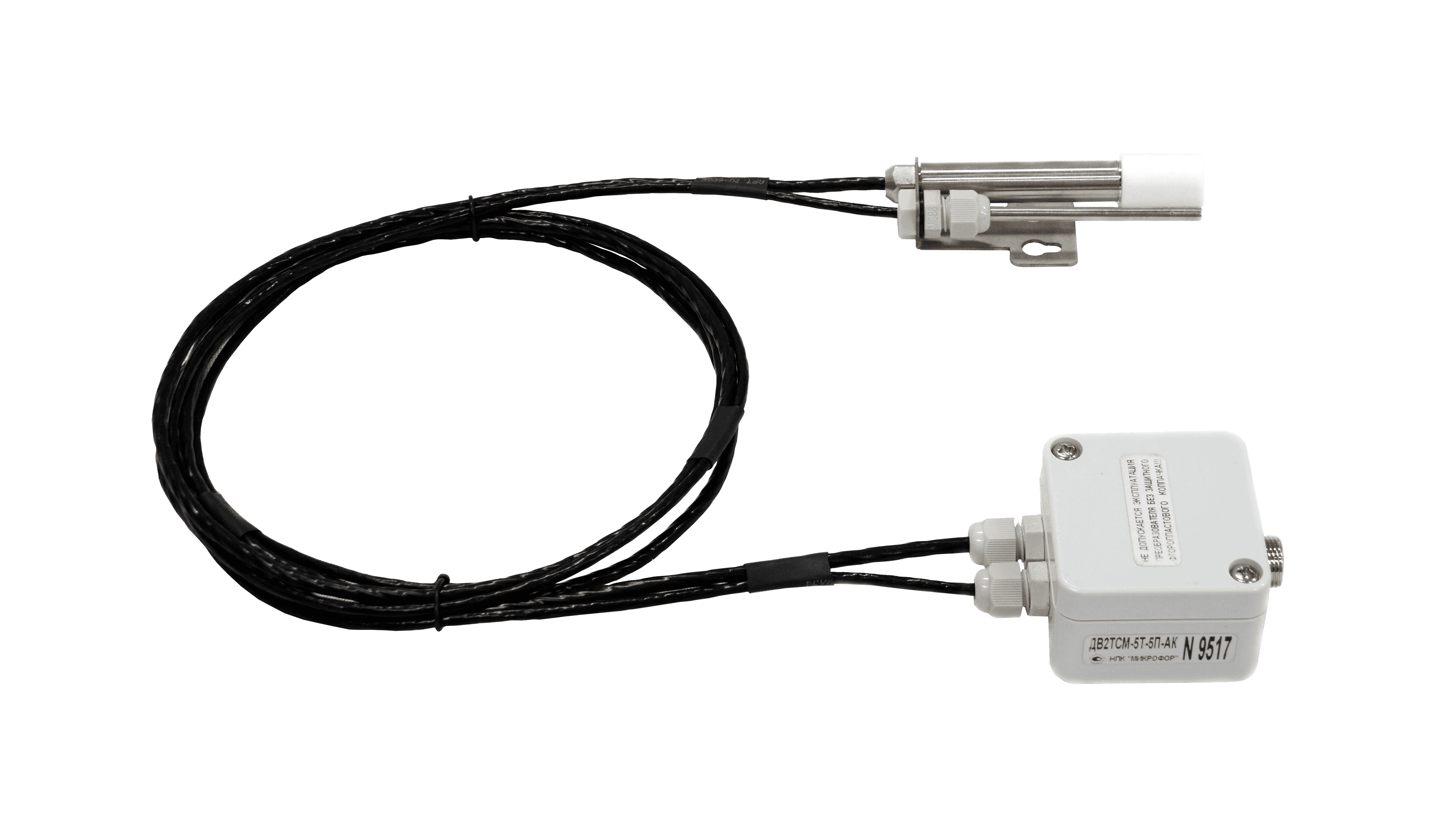

| ДВ2ТСМ-5Т-5П-АК (исполнение 2) Преобразователь для длительной работы в условиях высокой влажности. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда измерения влажности ø12×107 мм, выносного зонда измерения температуры ø4×82 мм (без учета длины кабелей). |

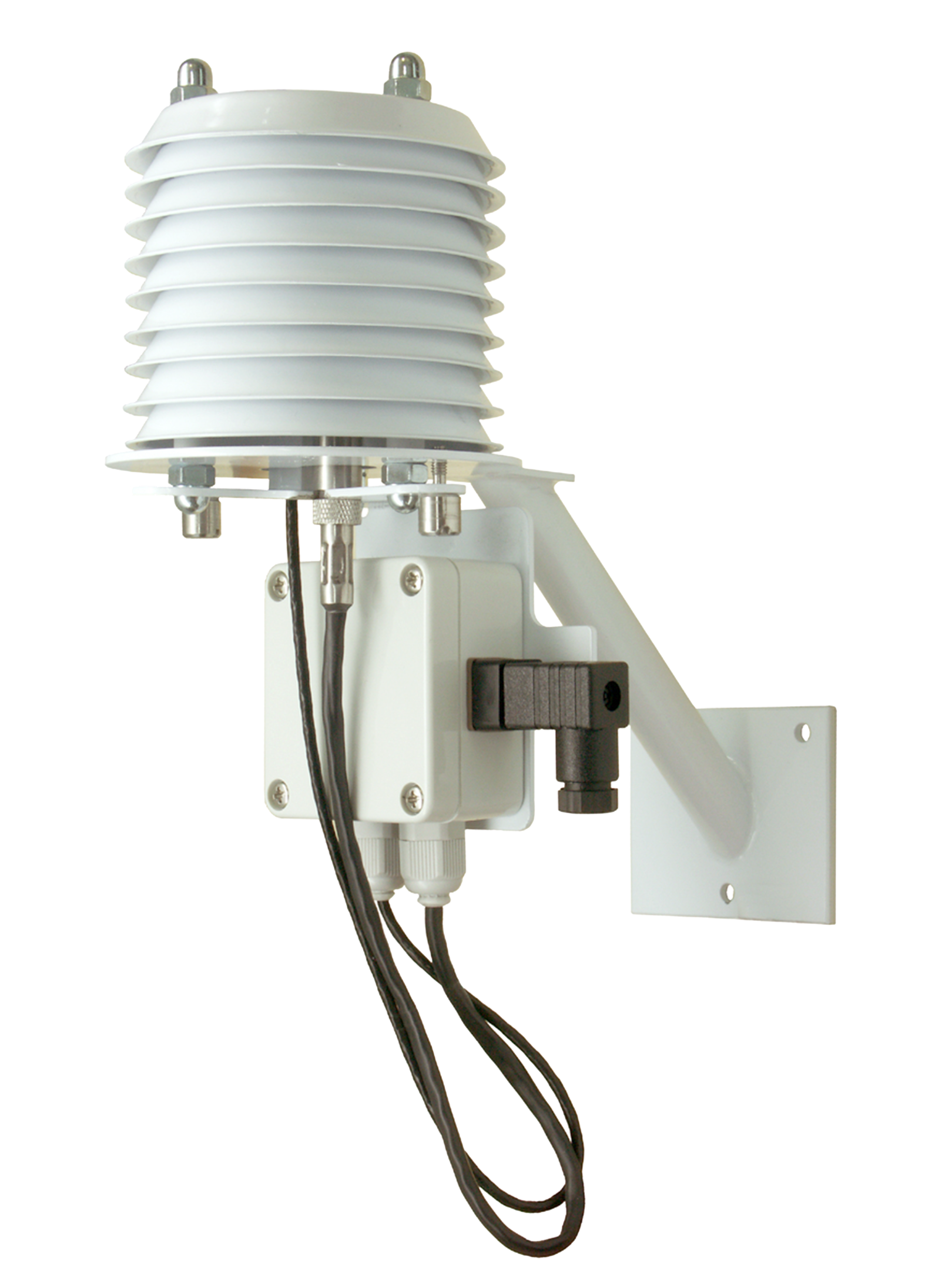

| ДВ2ТСМ-5Т-5П-АК (исполнение 3) Преобразователь c защитным экраном для установки на улице. Габаритные размеры 240×100×240. |

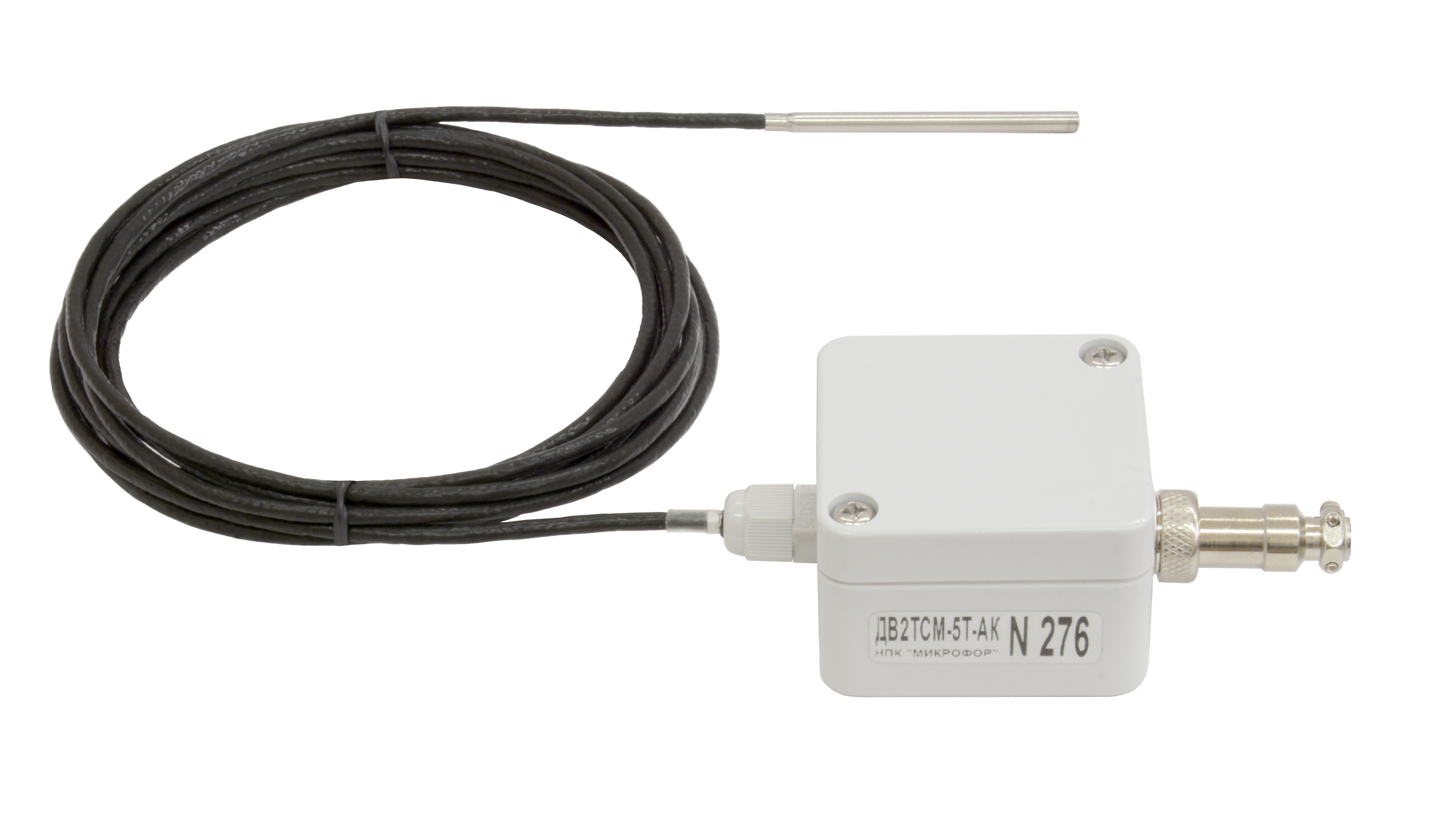

 | ДВ2ТСМ-5Т-АК Преобразователь для измерения температуры в диапазоне от -50 до +180°С. Габаритные размеры корпуса преобразователя: 35×85×105 мм, выносного зонда ø4×82 мм (без учета длины кабеля). |
Блок индикации термогигрометра ИВА-6Б2-К может выпускаться в одном из следующих исполнений:
- ИВА-6Б2-К - базовое исполнение без дополнительных интерфейсов;
- ИВА-6Б2-К-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
- ИВА-6Б2-К-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
- ИВА-6Б2-К-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
- ИВА-6Б2-К-RS232 - исполнение с цифровым выходом RS-232.
При заказе оговариваются:
- исполнение и количество преобразователей ДВ2ТСМ-5Т-5П-АК, количество преобразователей ДВ2ТСМ-5Т-АК;
- длина кабеля между блоком индикации ИВА-6Б2-К и преобразователями ДВ2ТСМ (стандартная длина 4 м);
- исполнение блока индикации ИВА-6Б2-К.
| Габаритные размеры, мм, не более | |
| блока индикации | 72×72×105 |
| преобразователя | см. характеристики преобразователя |
| Масса, кг, не более | |
| блока индикации | 0,5 |
| преобразователя влажности и температуры | см. характеристики преобразователя |
| Диапазон измерений относительной влажности для ДВ2ТСМ-5Т-5П-АК, % | 0...100 |
| Диапазон измерений температуры | |
| для исполнения ДВ2ТСМ-5Т-5П-АК, °С | -40...+60 |
| для исполнения ДВ2ТСМ-5Т-АК, °С | -50...+180 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности для ДВ2ТСМ-5Т-5П-АК, % | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С) для ДВ2ТСМ-5Т-5П-АК | ±(0,002+0,0002П) (1) |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| для ДВ2ТСМ-5Т-5П-АК | |
| в диапазоне от -40 до 0°С, °С | ±(0,2+0,01|T|) (2) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| для ДВ2ТСМ-5Т-АК | |
| в диапазоне от -50 до 0°С, °С | ±(0,2+0,01|T|) (2) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| в диапазоне от +60 до +180°С, °С | ±(0,3+0,005|T-60|) (2) |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Напряжение питания, В | ~220±15% |
| Потребляемая мощность, Вт, не более | 5 |
| Наличие RS-485 (Modbus RTU) | опция |
| скорость обмена данными (настраивается), бод | 19200 (по умолчанию), 9600, 4800, 2400 |
| Наличие RS-232 (Modbus RTU) | опция |
| Наличие 2 унифицированных токовых выходов | опция - 4…20 мА или 0...5 мА |
| сопротивление нагрузки аналоговых выходов, не более | |
| 0...5 мА | 1 кОм |
| 4...20 мА | 300 Ом |
| Наличие 2 релейных выходов | да |
| рабочее напряжение, В | ~220 |
| коммутируемый ток, А, не более | 5 |
| напряжение изоляции, В, не менее | 1500 |
| Диапазон температур эксплуатации, °С | |
| блока индикации | от 0 до +50 |
| корпуса преобразователя | от -40 до +50 |
| зонда преобразователя | в соответствии с диапазоном измерений |
| Межповерочный интервал, мес | 12 |
(1) - П – измеренное значение относительной влажности, %
(2) - Т – измеренное значение температуры, °С
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Термогигрометр ИВА-6Б2-К | 1 |
| 2 | Соединительный кабель | 1 |
| 3 | Кабель mini USB-A для конфигурирования | 1 |
| 4 | Шнур питания с вилкой 220В | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Свидетельство о поверке на бумажном носителе | 1 |
| 7 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

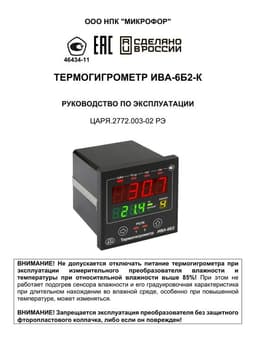

Руководство по эксплуатации на Термогигрометр ИВА-6Б2-К

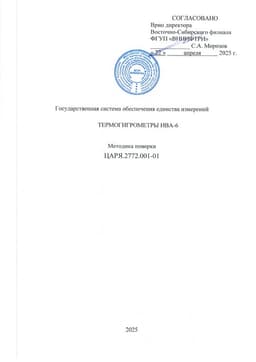

Методика поверки на Термогигрометры ИВА-6
