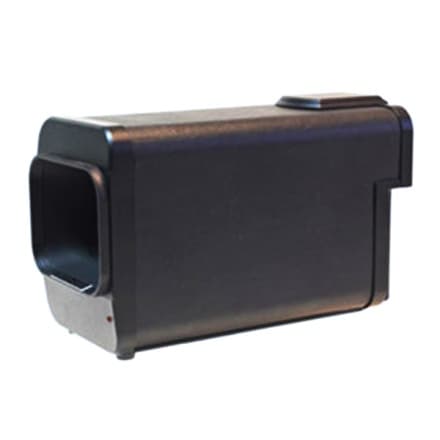

Тепловизионный комплекс Термограмма ТМ

Назначение Термограмма ТМ

• Измерение температурных полей объектов, неразрушающий контроль.
• Измерение коэффициента теплового излучения объекта.
• Запоминание тепловизионого и видимого изображения объекта контроля.

Особенности тепловизора

• Высокая чувствительность.
• Высокое пространственное разрешение.
• Возможность автономной работы.
• Автоматическая привязка для измерения абсолютных температур.
• Подключение к компьютеру через принтерный (LPT) порт.

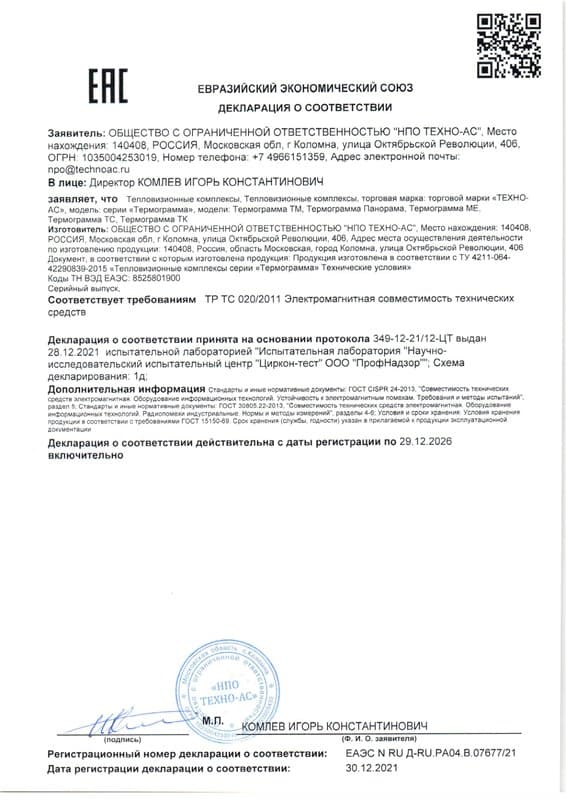

• Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
• Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
• Обеспечивает эффективную работу при обследовании линий электропередач и трансформаторных подстанций.

Принцип работы

Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.

Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.

Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.

Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
