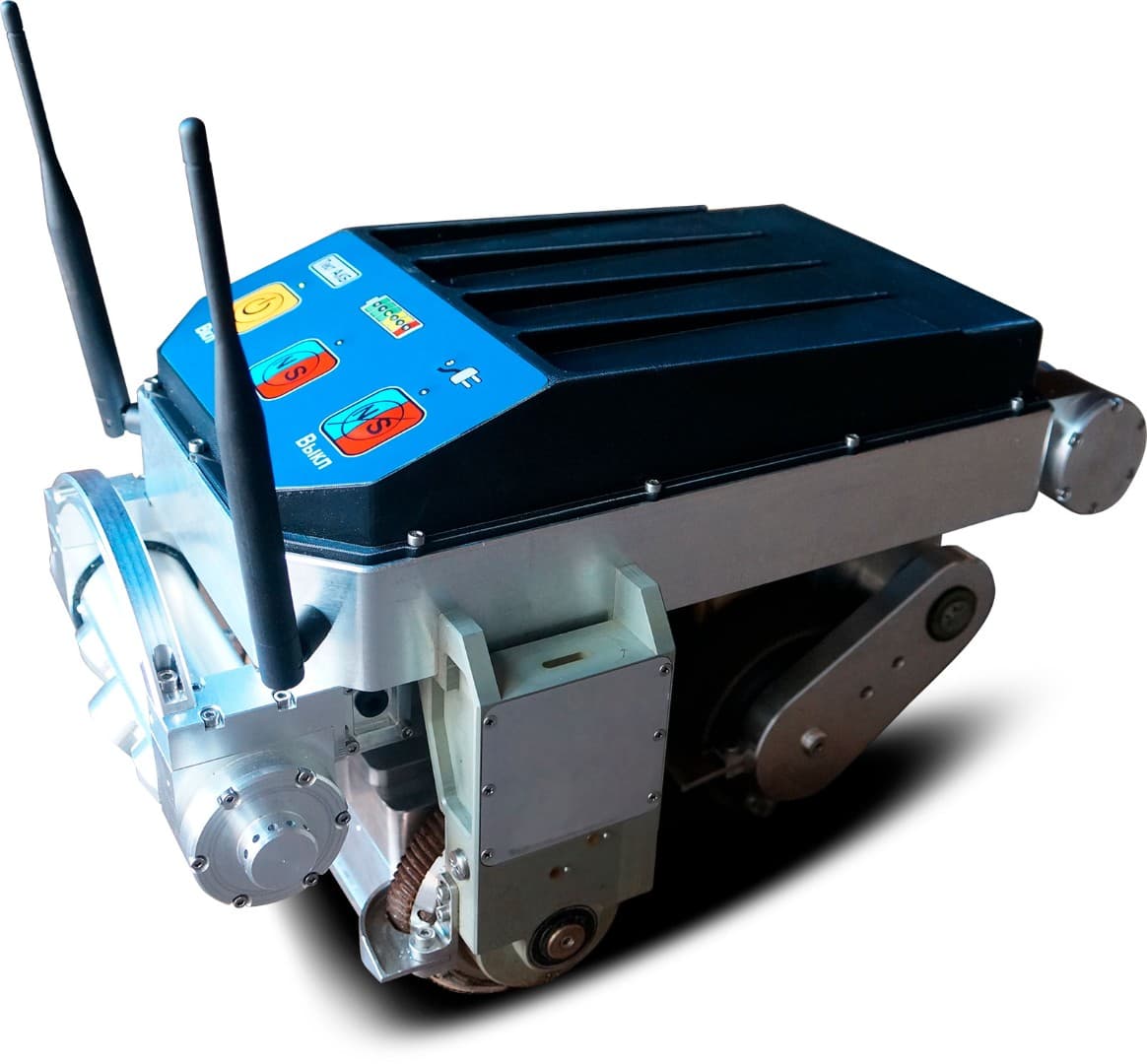

Сканер-дефектоскоп А2072 IntroScan
Код товара: 1053
Цена по запросу
Разработка технологии ВТД выполнена совместно ООО «Акустические Контрольные Системы» и АО «Интроскан Технолоджи». Технология предоставляется эксклюзивно через АО «Интроскан Технолоджи»".
Назначение
- Сканер-дефектоскоп А2072 IntroScan предназначен для обнаружения, селекции типов и измерения параметров дефектов основного металла труб и сварных дефектов при проведении внутритрубной диагностики (ВТД) технологических трубопроводов (ТТ) компрессорных станций (КС) без нарушения их целостности.
- С помощью сканера-дефектоскопа возможно определение фактов наличия загрязнения и посторонних предметов в ТТ КС.
- Обнаружение мест отслоения защитного покрытия.
| Параметр | Значение |
| Контроледоступность | Трубы, отводы, тройники, переходы Ду 300-1400 мм |
| Загрузка сканера | Люк-лазы, свечные линии от Ду 300 мм, технологические отверстия 340х240 мм |
| Количество элементов АР | 32 |
| Тип акустического контакта | Сухой, точечный |
| Диапазон частот преобразователя | 20 - 80 кГц |
| Скорость передвижения сканера: | |
| В транспортном режиме | 5 п.м./мин |
| В индикаторном режиме контроля | 0,3-0,7 п.м./мин |
| Чувствительность | Дефекты более 10% от толщины стенки деталей |
| Управление | радиоканал |
| Дальность контроля от места загрузки | 1500 п.м. |
| Время непрерывной работы, не менее | 8 ч |
| Габаритные размеры | 310х230х210 мм |
| Масса, не более | 18 кг |
| Диапазон рабочих температур | от – 20 до +60 ºC |
Ситуационные планы передвижения сканера
- Работа внутри ТТ КС с Ду от 400 до 1420 мм.
- Прохождение прямолинейных участков и отводов с Ду 300 мм.
- Загрузка через технологические отверстия и люки.
- Прохождение неравно проходных тройников при горизонтальной и вертикальной их ориентации.
- Движение по стенкам труб в произвольном направлении и положении в транспортном режиме со скоростью не менее 5м/мин и режиме диагностики 0,1…1,5 м/мин.
- Удержание и движение по вертикальным поверхностям ТТ в условиях их загрязнения пылевыми и масляными отложениями.
- Равномерное движение в фиксированном положении вдоль оси трубы и по окружности.
- Оснащение передней и задней видеокамерами.
Описание
Разработка технологии ВТД выполнена совместно ООО «Акустические Контрольные Системы» и АО «Интроскан Технолоджи». Технология предоставляется эксклюзивно через АО «Интроскан Технолоджи»".
Назначение
- Сканер-дефектоскоп А2072 IntroScan предназначен для обнаружения, селекции типов и измерения параметров дефектов основного металла труб и сварных дефектов при проведении внутритрубной диагностики (ВТД) технологических трубопроводов (ТТ) компрессорных станций (КС) без нарушения их целостности.
- С помощью сканера-дефектоскопа возможно определение фактов наличия загрязнения и посторонних предметов в ТТ КС.
- Обнаружение мест отслоения защитного покрытия.
Характеристики
| Параметр | Значение |
| Контроледоступность | Трубы, отводы, тройники, переходы Ду 300-1400 мм |
| Загрузка сканера | Люк-лазы, свечные линии от Ду 300 мм, технологические отверстия 340х240 мм |
| Количество элементов АР | 32 |
| Тип акустического контакта | Сухой, точечный |
| Диапазон частот преобразователя | 20 - 80 кГц |
| Скорость передвижения сканера: | |
| В транспортном режиме | 5 п.м./мин |
| В индикаторном режиме контроля | 0,3-0,7 п.м./мин |
| Чувствительность | Дефекты более 10% от толщины стенки деталей |
| Управление | радиоканал |
| Дальность контроля от места загрузки | 1500 п.м. |
| Время непрерывной работы, не менее | 8 ч |
| Габаритные размеры | 310х230х210 мм |
| Масса, не более | 18 кг |
| Диапазон рабочих температур | от – 20 до +60 ºC |
Ситуационные планы передвижения сканера
- Работа внутри ТТ КС с Ду от 400 до 1420 мм.
- Прохождение прямолинейных участков и отводов с Ду 300 мм.
- Загрузка через технологические отверстия и люки.
- Прохождение неравно проходных тройников при горизонтальной и вертикальной их ориентации.
- Движение по стенкам труб в произвольном направлении и положении в транспортном режиме со скоростью не менее 5м/мин и режиме диагностики 0,1…1,5 м/мин.
- Удержание и движение по вертикальным поверхностям ТТ в условиях их загрязнения пылевыми и масляными отложениями.
- Равномерное движение в фиксированном положении вдоль оси трубы и по окружности.
- Оснащение передней и задней видеокамерами.
