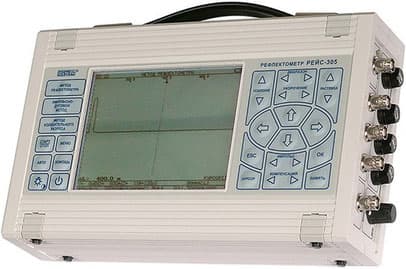

Рефлектометр Рейс-305
Код товара: 540
Цена по запросу
Назначение
Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.
РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов: импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом.
По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как позволяет реализовать все необходимые для силовых кабельных линий методы измерения.
ВНИМАНИЕ!
Просим учитывать следующие особенности работы с прибором РЕЙС-305 при разных методах.
1. Метод рефлектометра не требует дополнительного оборудования.
2. Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования.
Например, для метода колебательного разряда необходимы: источник высокого напряжения, ударный генератор, устройство подключения в кабельной линии.
Для импульсно-дугового метода необходимо устройство формирования короткой дуги и некоторые другие устройства.
Информацию о присоединительных устройствах (устройствах подключения к линии для разных методов измерения) можно посмотреть здесь.
Получить консультацию по выбору необходимого дополнительного оборудования и заказать указанное оборудование можно:
- у Таракановского Валерия Ивановича, г. Алматы / г. Москва, тел. (727)249-03-04, (701)553-11-50, (499)907-07-47, (915)133-58-09. Поставляет комплекты аппаратуры. Проводит обучение.
Наличие метода рефлектометра позволяет использовать РЕЙС-305 для измерения не только на силовых, но и любых других кабельных линий.
Области применения
- Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии.
- Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях.
- Эксплуатация линий электропередачи промышленных предприятий и учреждений.
- Паспортизация кабельных линий.
- Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений.
- Эксплуатация различных кабельных линий во всех отраслях народного хозяйства.
- Производство и торговля кабелями.
Отличительные особенности
- РЕЙС-305 - это фактически три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
- Низкая инструментальная погрешность измерения - не более 0,2%.
- Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
- Высокая разрешающая способность за счет специальной формы зондирующего импульса.
- Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
- Возможность регулировки яркости и контрастности изображения
- Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм
- Три входа для одновременного подключения трех линий (трех жил кабеля).
- Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
- Возможность работы при недостаточной освещенности.
- Выход на компьютер.
- Питание: от встроенных аккумуляторов, бортовой сети автомобиля или внешнего источника постоянного тока напряжением 11...15В.
- Небольшое энергопотребление, наличие режима энергосбережения.
- Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
- Высокая надежность, прочный пластмассовый корпус.
- Широкий диапазон рабочих температур –10…+50°С.
- Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.
- Небольшой вес 2 кг.
Используемые методы измерения

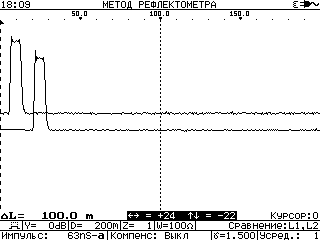

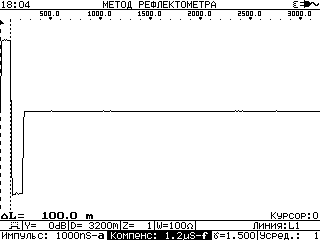

Метод импульсной рефлектометрии
Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и т.п.).

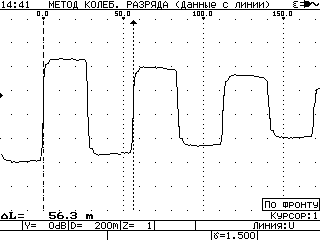

Метод колебательного разряда
При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения.
В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.

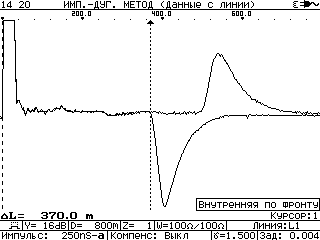

Импульсно-дуговой метод (метод кратковременной дуги)
Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей.
Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.
Особенности рефлектометра РЕЙС-305:
Управление и анализ характеристик мощным встроенным микропроцессором
Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

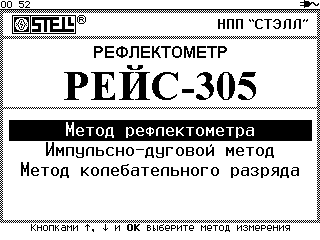

Простота выбора метода измерения и управления прибором
Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки.
Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М1 реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.
Режим энергосбережения
При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.
Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.
При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение.
Это позволяет при последующем включении прибора сразу войти в прежний режим.
Два режима управления длительностью зондирующего импульса. Наличие импульса компенсации.
В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.
Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса - она изменяется пропорционально установленному диапазону.
Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.

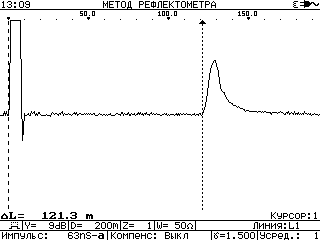

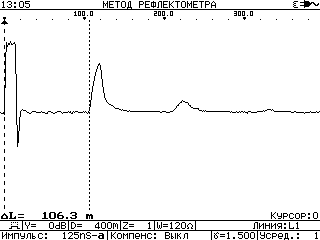

Двухкурсорная система отсчета. Низкая инструментальная погрешность
В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.
Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.).
Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.
Методы анализа измеренных рефлектограмм
- непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей
- вывод текущих рефлектограмм на экран и запись в память с присвоением имени
- вывод на экран из памяти для сравнения двух наложенных друг на друга рефлектограмм
- индикация разности рефлектограмм
- возможность совмещения двух рефлектограмм для снижения методической погрешности
- аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм.
Отображение информации и результатов измерения
Встроенный LCD-индикатор с подсветкой имеет большой экран и обеспечивает индикацию рефлектограмм и импульсных характеристик линии, их разности, всех параметров и измеряемых величин во всех режимах.
На экране оператору выдаются также подсказки.
При неправильных действиях выдается звуковой предупреждающий сигнал.
Возможность установки и цифровая индикация выходного сопротивления
Возможность изменения выходного сопротивления рефлектометра РЕЙС-305 и цифровая индикация установленного выходного сопротивления обеспечивают дополнительные возможности прибора.
Во-первых, это позволяет работать по методу импульсной рефлектометрии не только на силовых кабельных линиях, но и на связных, контрольных и т.д.
Во-вторых, цифровая индикация позволяет оценить величину волнового сопротивления измеряемой линии.
В-третьих, зная величину волнового сопротивления можно более точно сравнить рефлектограммы.

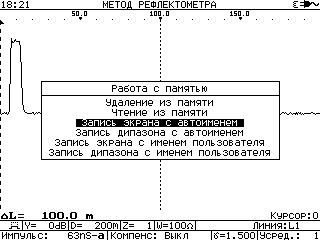

Возможность запоминания и долговременного хранения результатов измерения во встроенной памяти
Встроенная энергонезависимая память прибора РЕЙС-305 позволяет запоминать и хранить в памяти при включенном и выключенном питании рефлектограммы линии со всеми установленными параметрами системы и именами.
При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.
Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.
Связь с компьютером
Информация из памяти РЕЙС-305 может быть переписана в память компьютера: по стандартному последовательному интерфейсу RS-232 (для приборов, выпущенных до конца 2013 года) и по интерфейсу USB (для приборов, выпускаемых с начала 2014 года).
Возможна обратная загрузка информации.
Для удобства создания в компьютере "библиотеки" рефлектограмм и других измеренных величин им присваиваются имена по аналогии с именами файлов в компьютере.
Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.
Вместе с прибором РЕЙС-305 каждому покупателю отправляется в качестве презента специальный кабель для подключения прибора к компьютеру и программа РЕЙД-7.

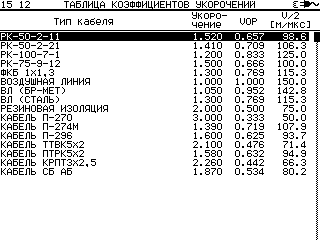

Встроенная таблица коэффициентов укорочения
Рефлектометр РЕЙС-305 позволяет создать встроенную таблицу коэффициентов укорочений измеряемых линий.
Запись значений коэффициентов укорочений можно произвести по ранее наработанным данным, либо по результатам измерения коэффициента укорочения непосредственно прибором РЕЙС-305. Поэтому коэффициент укорочения в приборе РЕЙС-305 может быть установлен или вручную или по встроенной таблице.
Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора.
При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.
Универсальность питания
Возможность питания рефлектометра РЕЙС-305 от встроенных аккумуляторов, от промышленной сети переменного тока (через блок питания-зарядки с широким диапазоном входных напряжений) и от бортовой сети автомобиля расширяет области применения.
В рефлектометре РЕЙС-305 использованы широко распространенные аккумуляторы типа АА. Вместо аккумуляторов можно установить батареи типа АА.
1. Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Коэффициент укорочения: | установка или измерение в пределах 1,000...7,000 имеется встроенная таблица коэффициентов укорочения |
| Зондирующие сигналы: | импульс 7 В...25 В, длительность 12,5 нс...30 мкс |
| Выходное сопротивление: | 25...1000 Ом, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния: | не более 0,2 % |
| Система отсчета: | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения: | Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3; Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3) |
| Растяжка: | Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения). |
| Память: | Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет. |
| Отстройка от аддитивных помех и шумов: | Усреднение посредством цифрового накопления. |
| Отстройка от синхронных помех: | - при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). - при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) |
| Отображение информации: | Рефлектограммы и результаты цифровой обработки отображаются в графическом виде. Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде. |
| Экран: | Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой |
| Питание: | Встроенные аккумуляторы. Внешний источник постоянного тока напряжением 11...15 В. |
| Условия эксплуатации: | По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55° С |
| Габаритные размеры: | 275 х 160 х 65 мм |
| Масса: | Не более 2 кг, с учетом встроенных аккумуляторов |
2. Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Максимальная амплитуда входных сигналов: | 50 В |
| Входное сопротивление по волновому входу: | 2 кОм |
| Инструментальная погрешность измерения расстояния: | не более 0,2 % |
| Способы запуска запоминающего устройства: |
|
| Частота дискретизации: | 160 МГц |
| Подключение к линии (при методе колебательного разряда): | Через присоединительное устройство по напряжению или по току. |
3. Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Инструментальная погрешность измерения расстояния: | не более 0,2 % |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В: | 0,002 - 50 (без присоединительного устройства напряжения) |
| Частота дискретизации входного сигнала, МГц: | 160 |
| Виды запуска: | Автоматический. Однократный. Ручной. |
| Усиление, дБ: | от –12 до 60 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Прибор РЕЙС-305 | 1 |
| 2 | Кабель соединительный (длина 2 метра) | 3 |
| 3 | Кабель синхронизации (длина 2 метра) | 1 |
| 4 | Кабель присоединительный | 1 |
| 5 | Кабель питания 12 В | 1 |
| 6 | Кабель поверки | 1 |
| 7 | Предохранитель ВП2Б-1 (0,25 А) | 4 |
| 8 | Предохранитель ВП2Б-1 (1 А) | 1 |
| 9 | Сумка для переноски | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Универсальный блок питания-зарядки | 1 |
| 12 | Формуляр | 1 |

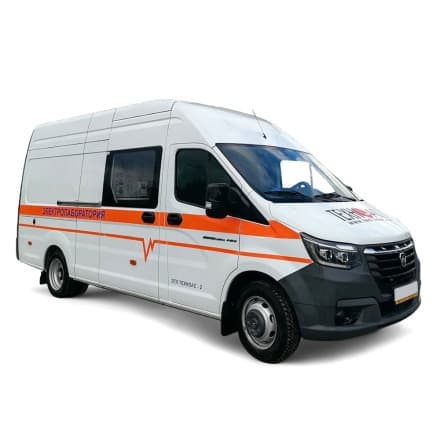

ЭТЛ ТЕХНОАС 2 - передвижная электротехническая лаборатория
