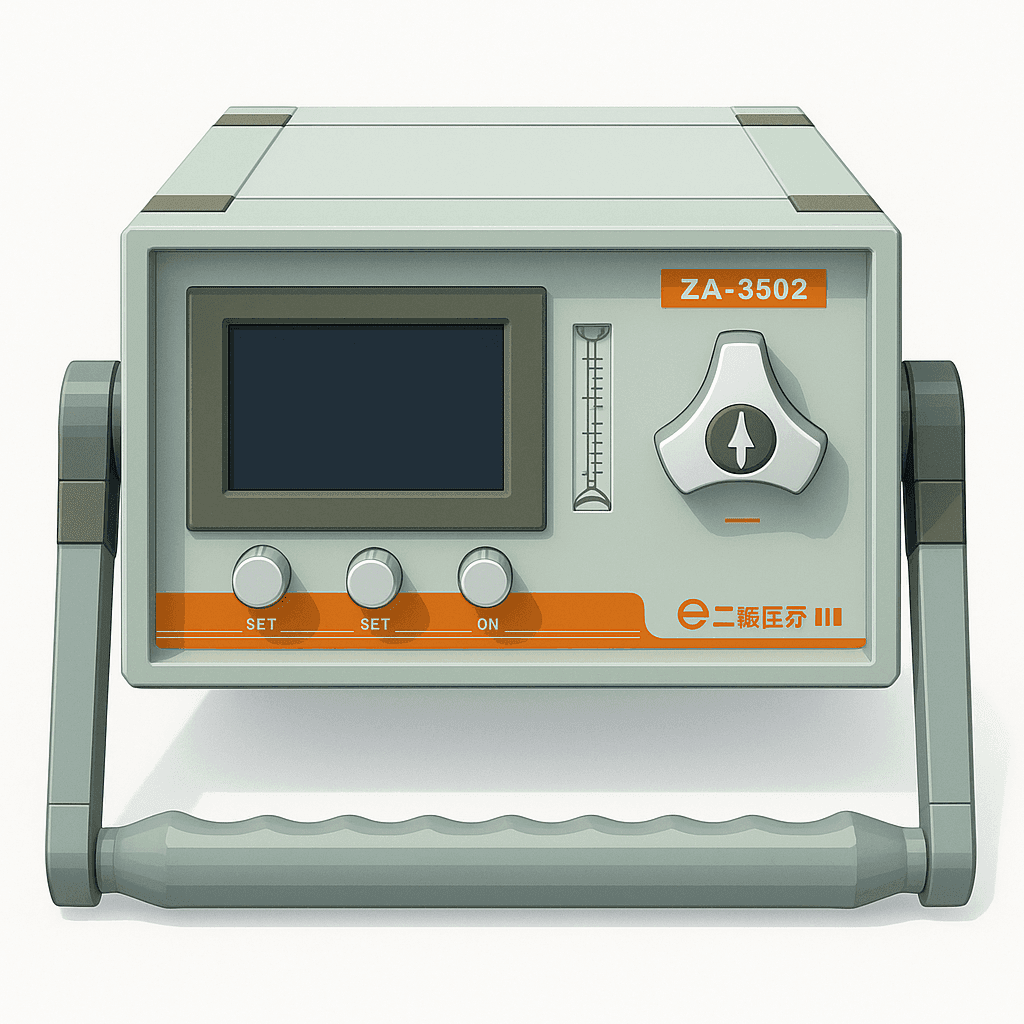

Прибор для измерения влажности элегаза ZA-3502

Портативный гигрометр ZA-3502 предназначен для измерения остаточного содержания влаги в элегазе (SF₆) и других газовых средах. Применяется для контроля качества газа в высоковольтном оборудовании с элегазовой изоляцией (КРУЭ, выключатели, трансформаторы тока, токопроводы) и в баллонах с SF₆. Оснащён высокоточным сенсором VAISALA, автоматически калибруется при включении и отображает результаты на ЖК-дисплее.

Принцип действия
В основу работы положен емкостной метод определения точки росы. Датчиком служит сенсор, который представляет собой тонкопленочный полимер с двумя электродами на стеклянной подложке в металлическом корпусе. Принцип работы сенсора основан на изменении электрических характеристик чувствительного элемента при изменении концентрации паров воды в исследуемом газе. При изменении концентрации водяных паров в газе регистрируется изменение сигнала (проводимости) с сенсора, что в свою очередь пересчитывается электроникой прибора и отображается на ЖК дисплее в виде относительных единиц влажности.

• Диапазон измерения точки росы: от -80 °C до +20 °C
• Точность измерений: ±2 °C
• Время отклика при 20 °C:

от -60 до -20 °C: 5 с (63%), 10 с (90%)
от -20 до -60 °C: 45 с (63%), 10 мин (90%)

• Рабочее давление: до 10 бар
• Датчик: VAISALA (Финляндия), ёмкостной метод
• Функции: автоматическая калибровка при включении, ЖК-дисплей
• Размеры: 300×280×150 мм
