Преобразователи точки росы/инея ДТР‑4
Код товара: 1756
Цена по запросу
Основные особенности:
- подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
- каналы индикации температуры и относительной влажности;
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- рабочее давление погружной части до 10 МПа;
- для ДТР-4-С:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДТР-4-СМ:
- подключение к блокам индикации ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN или преобразователю интерфейса ПИТ20;
- возможность подключения к пробоотборному устройству ПДВ-8 с каналом измерения избыточного давления;

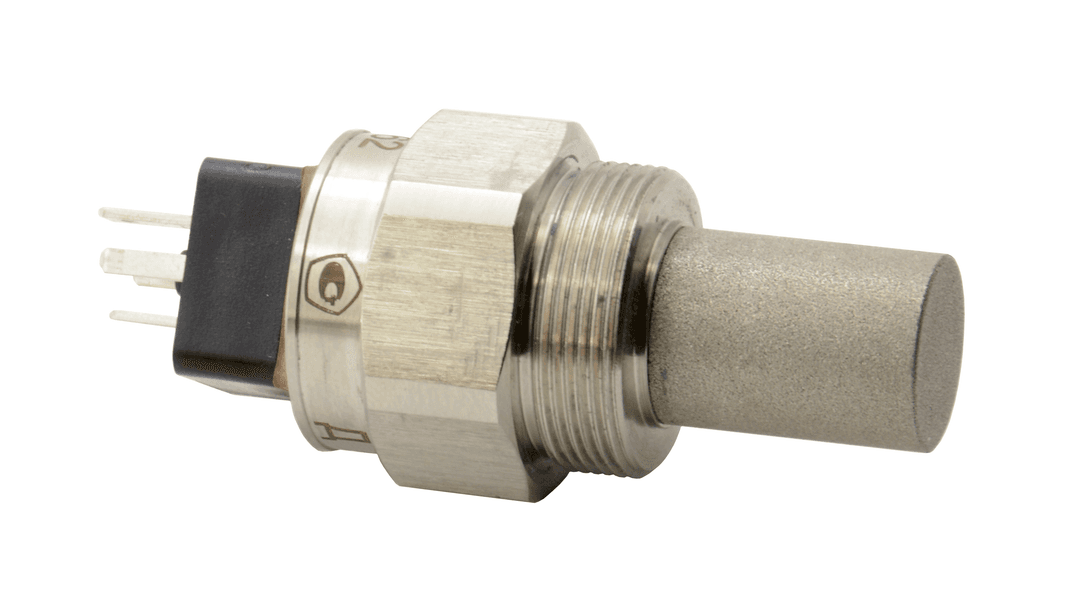

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Преобразователь ДТР-4-СМ (измеряемая величина - температура точки росы/инея) является аналогом преобразователя ДВ2ТСМ-1Т-1П-В (измеряемые величины - относительная влажность и температура).
Преобразователь ДТР-4-С (измеряемая величина - температура точки росы/инея) является аналогом преобразователя ДВ2ТС-1Т-1П-В (измеряемые величины - относительная влажность и температура).
Совместимость с пробоотборными устройствами приведена в разделе "Технические характеристики".
| Диапазон измерений температуры точки росы/инея(1), °С | от (0,55·(Tг - 23) - 30) до (Tг - 3) |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С | ±2 |
| Установочная резьба | М24×1 |
| Габаритные размеры, мм | 36×30×85 |
| Масса преобразователя, кг | не более 0,5 |
| Максимальное рабочее давление для погружной части, МПа | 10 |
| Температура окружающей среды и анализируемого газа, °С | от -40 до +60 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания постоянного тока, В | от 5,6 до 15 |
| Потребляемый ток, мА | 5 |
| Межповерочный интервал, мес | 12 |

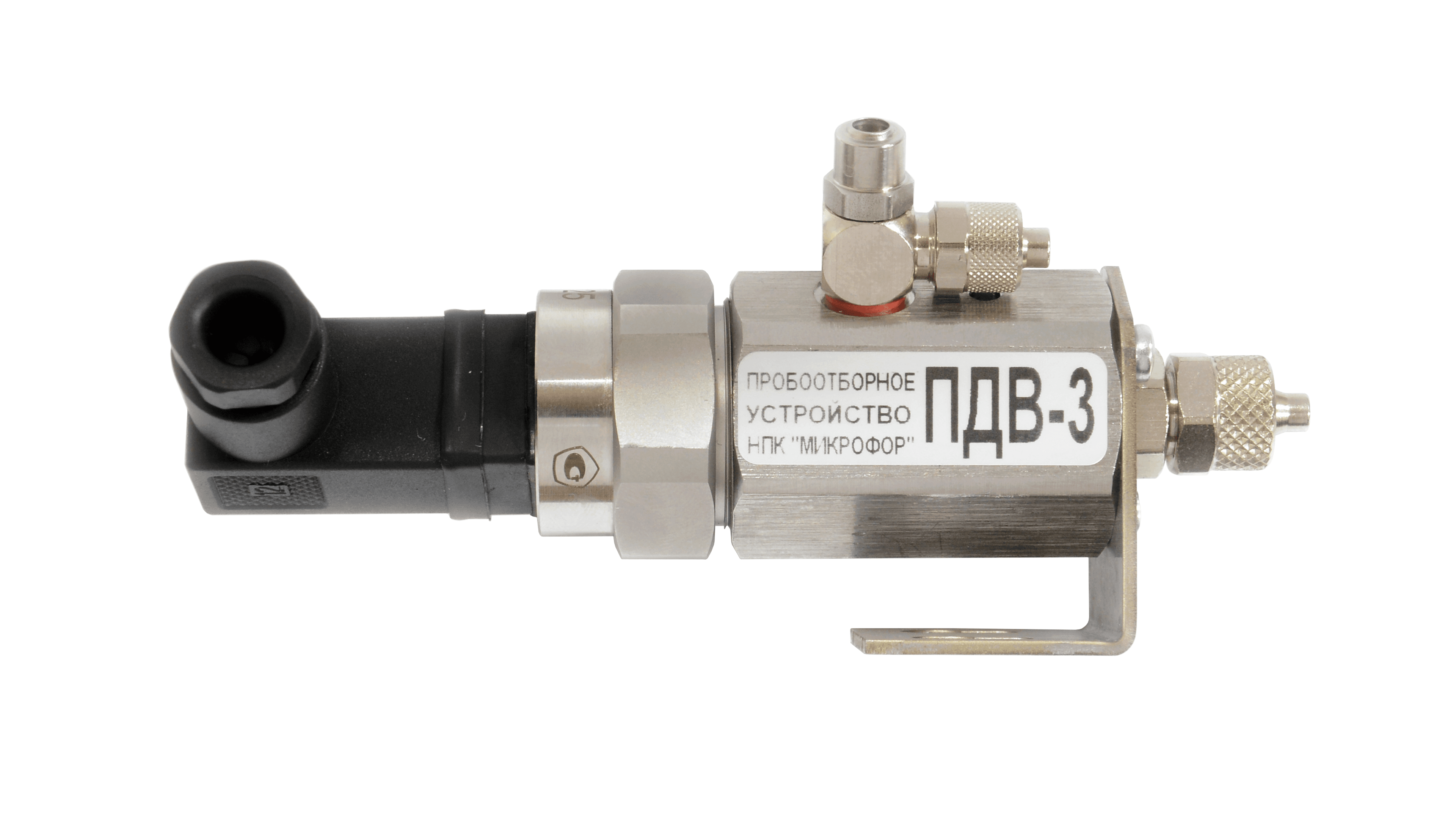

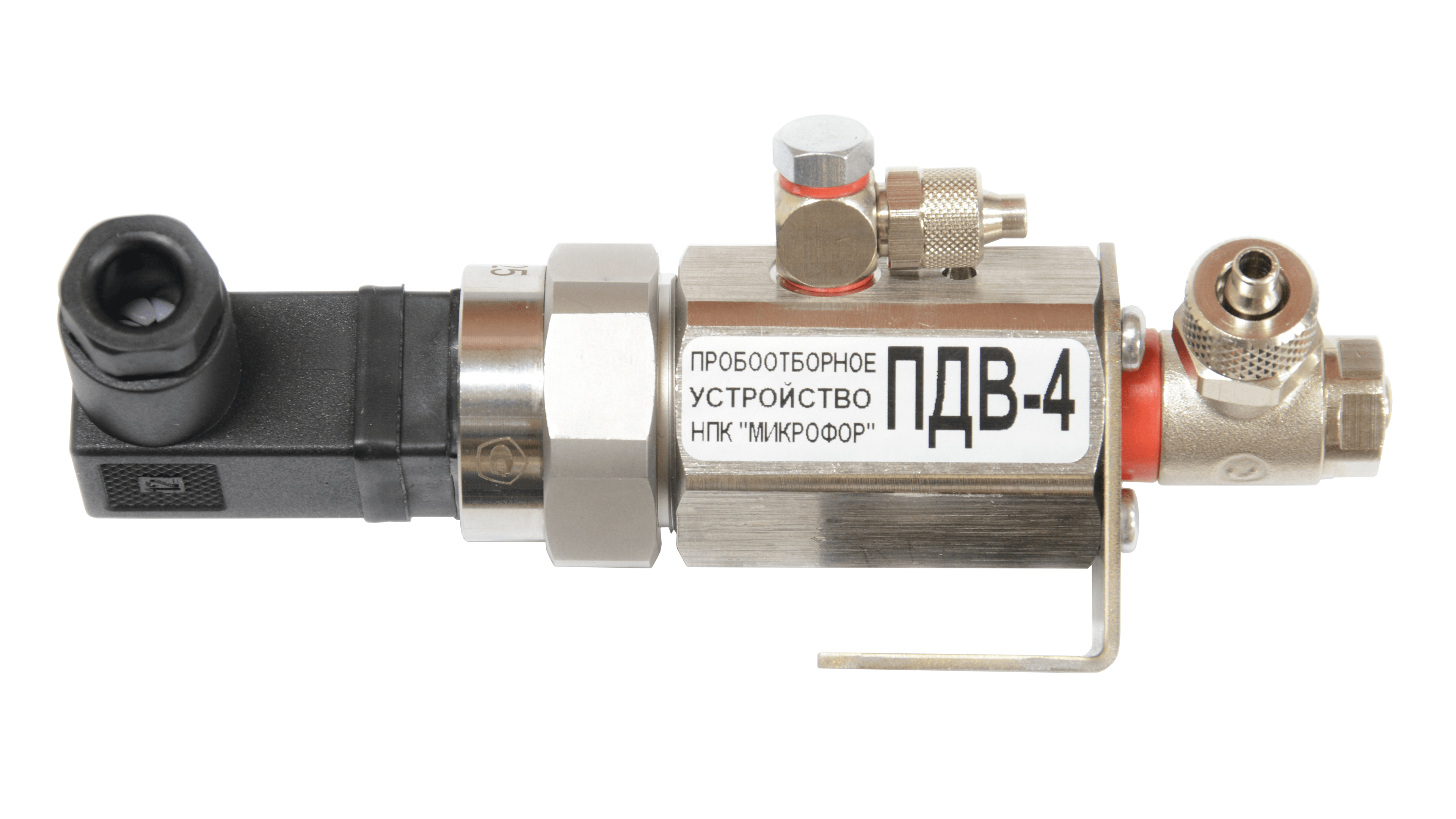

| Совместимые пробоотборные устройства: | ПДВ-1-Б, ПДВ-1-10МПа-А, ПДВ-3-А, ПДВ-3-Б, ПДВ-3-Р-А, ПДВ-3-Р-Б, ПДВ-4-Б, ПДВ-6-3МПа-Р-А, ПДВ-6-10МПа-Р-А |
(1) - Тг - температура анализируемого газа.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДТР-4-С или ДТР-4-СМ | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке на бумажном носителе | 1 |
| 4 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

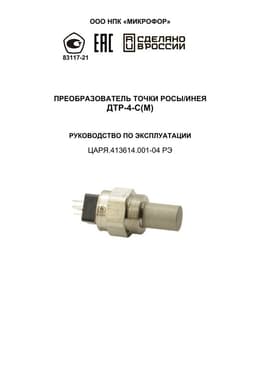

Руководство по эксплуатации на ДТР-4-С(М)

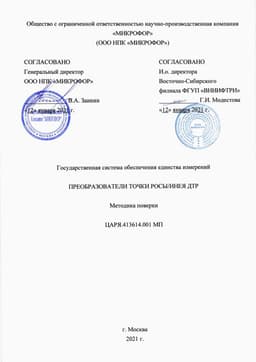

Методика поверки на Преобразователи ДТР
