Преобразователи точки росы/инея ДТР‑1

Основные особенности:

• подходят как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
• каналы индикации температуры, относительной влажности, массовой концентрации и молярной доли влаги;
• конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
• рабочее давление погружной части до 10 МПа для ДТР-1-С и ДТР-1-СМ-М или до 30 МПа для ДТР-1-С-М и ДТР-1-СМ-М;
• возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки росы/инея к атмосферному давлению;
• функция автокоррекции показаний (автокалибровки);
• функция защиты от воздействия повышенной влажности;
• для ДТР-1-С и ДТР-1-С-М:
  - питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
  - параллельное подключение до 248 преобразователей;
• для ДТР-1-СМ и ДТР-1-СМ-М:
  - подключение к блокам индикации ИВА-6Б2, ИВА-6Б2-К-DIN или преобразователю интерфейса ПИТ20;
  - считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДТР-1-СМ или ДТР-1-СМ-М одновременно) или кабель интерфейсный КК-2 (один ДТР-1-СМ или ДТР-1-СМ-М);

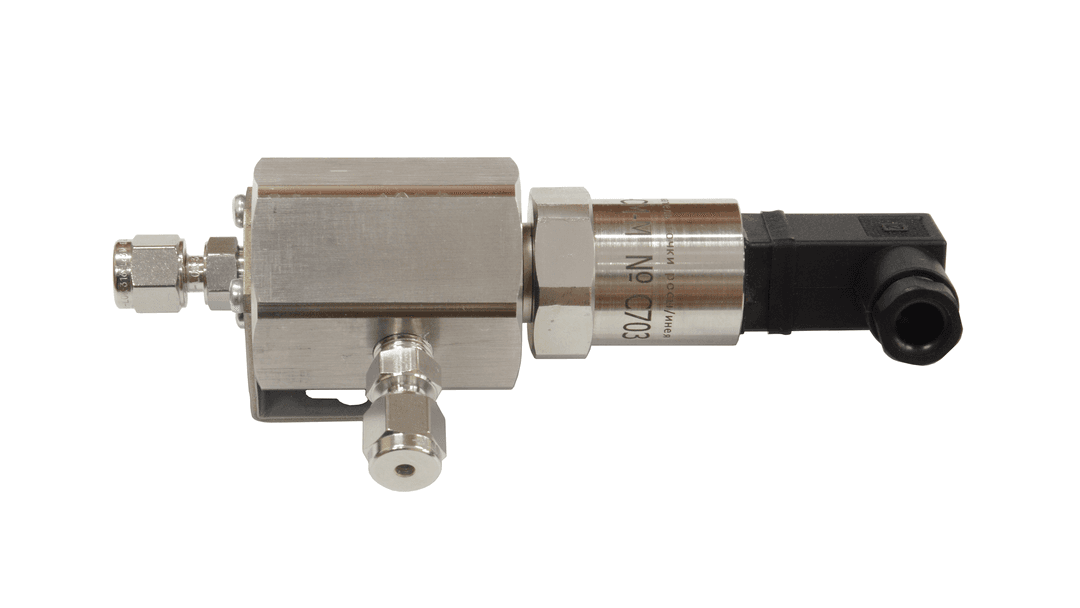

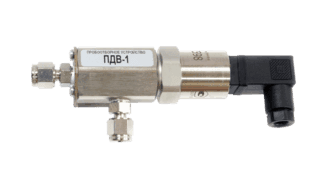

  - возможность подключения к пробоотборному устройству ПДВ-8 с каналом измерения избыточного давления;

- при работе с блоками индикации ИВА-6Б2, ИВА-6Б2-К-DIN имеется возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки росы/инея к атмосферному давлению;

• метрологические характеристики преобразователя в диапазоне измерений точки росы/инея ниже 0°C нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);
• могут использоваться в составе многоканальных систем.

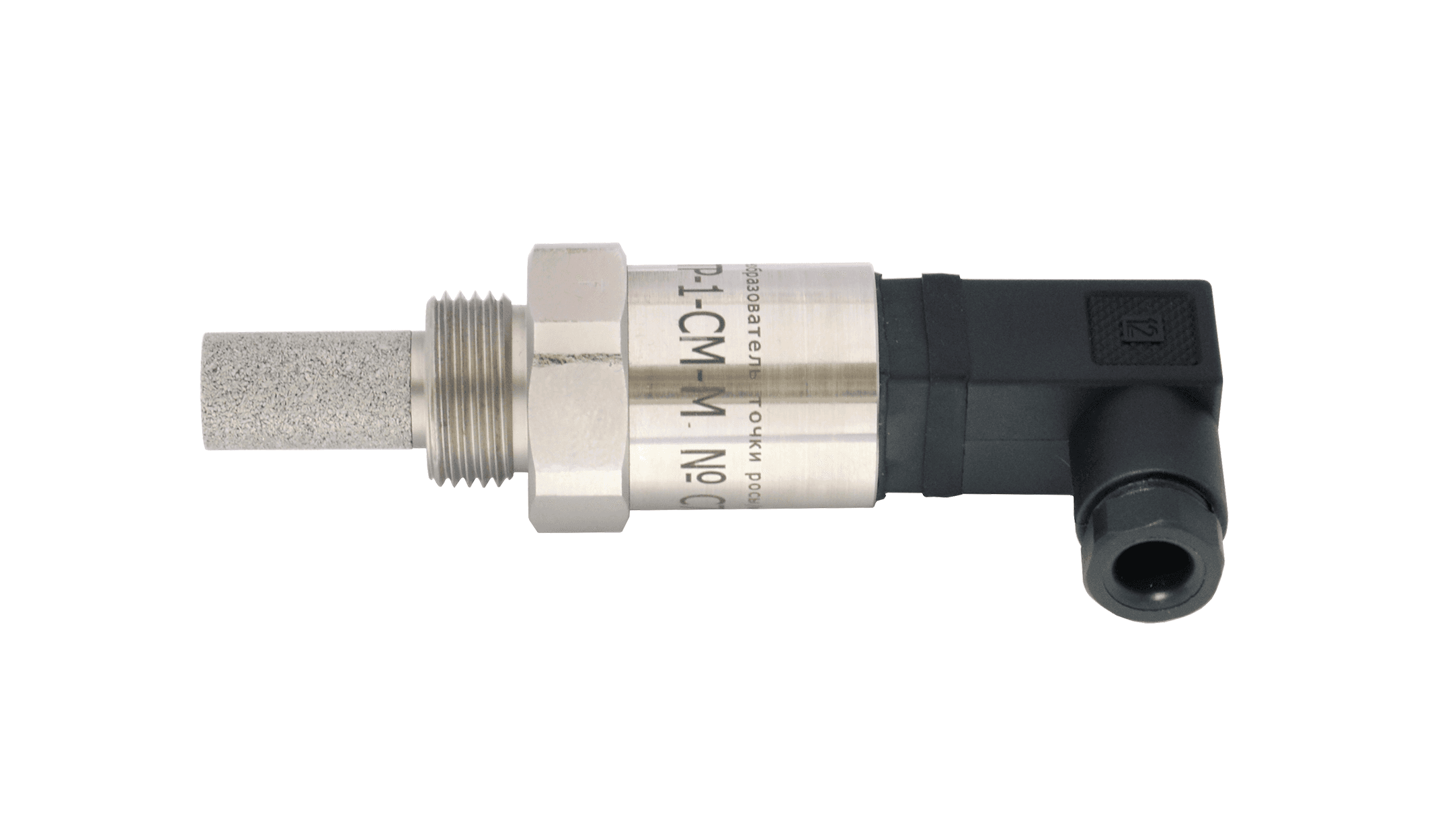

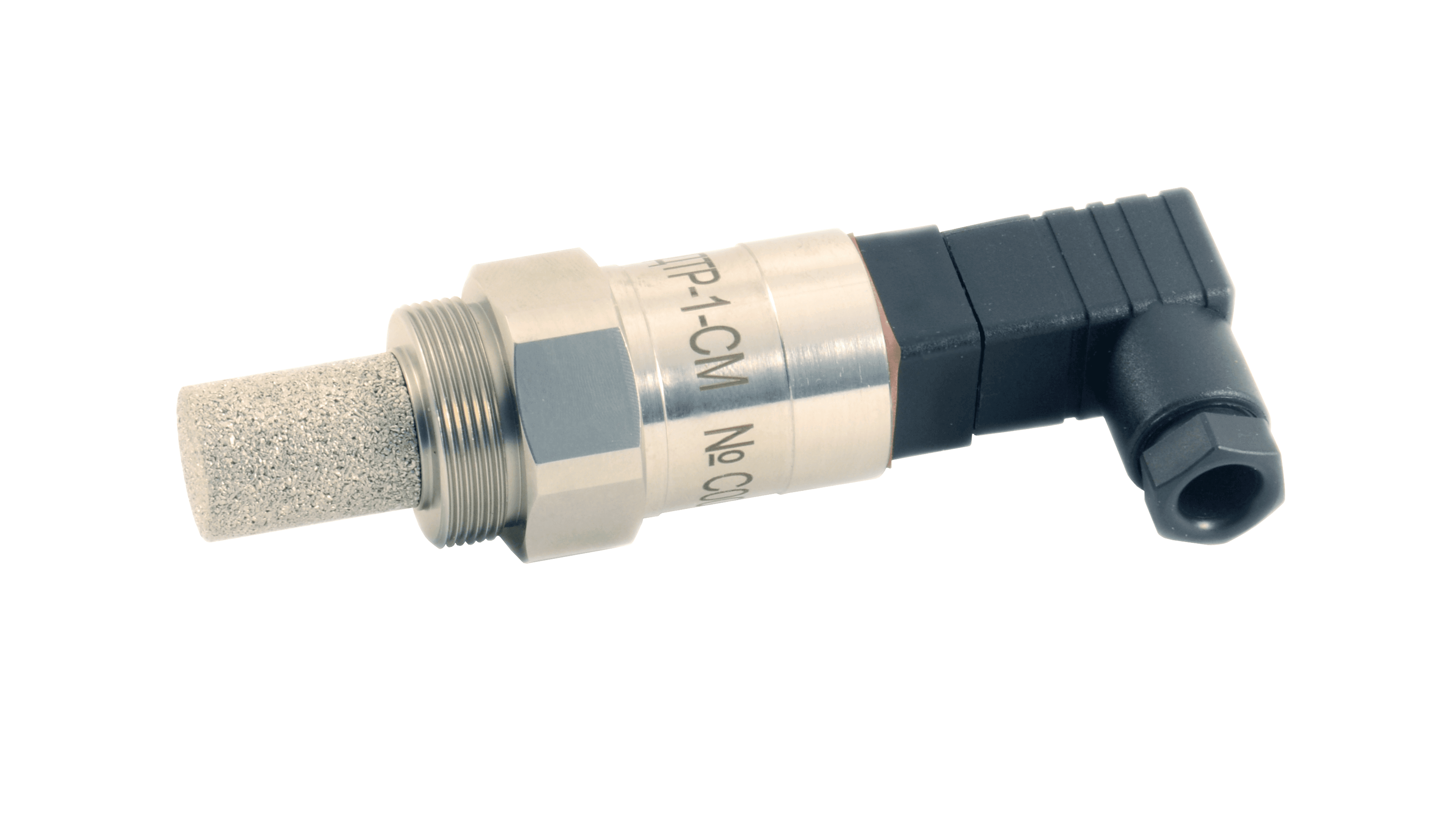

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1 (ДТР-1-С, ДТР-1-СМ) или М20×1,5 (ДТР-1-С-М, ДТР-1-СМ-М). На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.

Автокоррекция показаний (автокалибровка) используется для устранения влияния дрейфа градуировочной характеристики на точность измерений ниже -10°С точки инея.
Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно:
1. фиксируются показания сенсоров температуры и влажности;
2. устанавливается новое значение температуры сенсоров около +60°С;
3. через определенное время фиксируются значения показаний температуры и влажности и выключается режим нагрева сенсоров;
4. рассчитывается и вводится сдвиг градуировочной характеристики.

Защита от воздействия повышенной влажности заключается в автоматическом подогреве сенсора влажности при относительной влажности выше 85% для устранения дрейфа градуировочной характеристики из-за переувлажнения сенсора.

Преобразователь ДТР-1-С (измеряемая величина - температура точки росы/инея) является аналогом измерительного преобразователя влажности и температуры ДВ2ТС-1Т-4П-В (измеряемые величины - относительная влажность и температура).

Преобразователь ДТР-1-СМ (измеряемая величина - температура точки росы/инея) является аналогом измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П-В (измеряемые величины - относительная влажность и температура).

Совместимость с пробоотборными устройствами приведена в разделе "Технические характеристики".

⁽¹⁾ - автокоррекция производится в диапазоне температур от -20 до +40°C;
⁽²⁾ - в обычном режиме;
⁽³⁾ - в режиме автокоррекции или защиты от воздействия повышенной влажности.
