Преобразователи точки инея ДТР‑2
Код товара: 1758
Цена по запросу
Основные особенности:
- для постоянной установки (анализируемый газ подается без прерываний);
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- рабочее давление погружной части до 10 МПа;
- для ДТР-2-С:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДТР-2-СМ:
- подключение к блокам индикации ИВА-8, ИВА-6Б2-К-DIN или преобразователю интерфейса ПИТ20;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДТР-2-СМ) или кабель интерфейсный КК-2 (один ДТР-2-СМ);

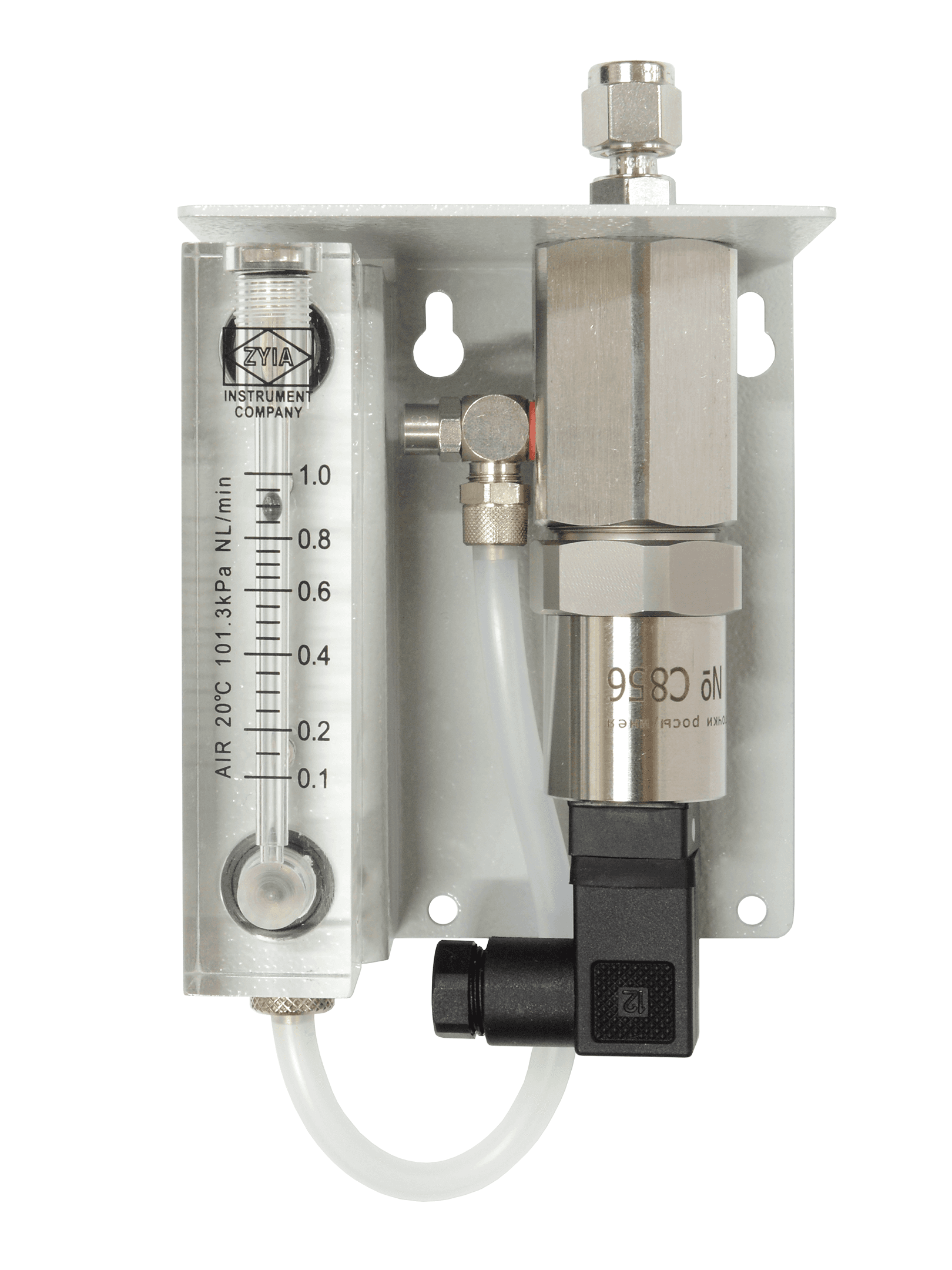

- возможность подключения к пробоотборному устройству ПДВ-8 с каналом измерения избыточного давления;
- при работе с блоком индикации ИВА-8 имеется возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению; - сенсор влажности находится при постоянной поддерживаемой температуре;
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);
- для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.

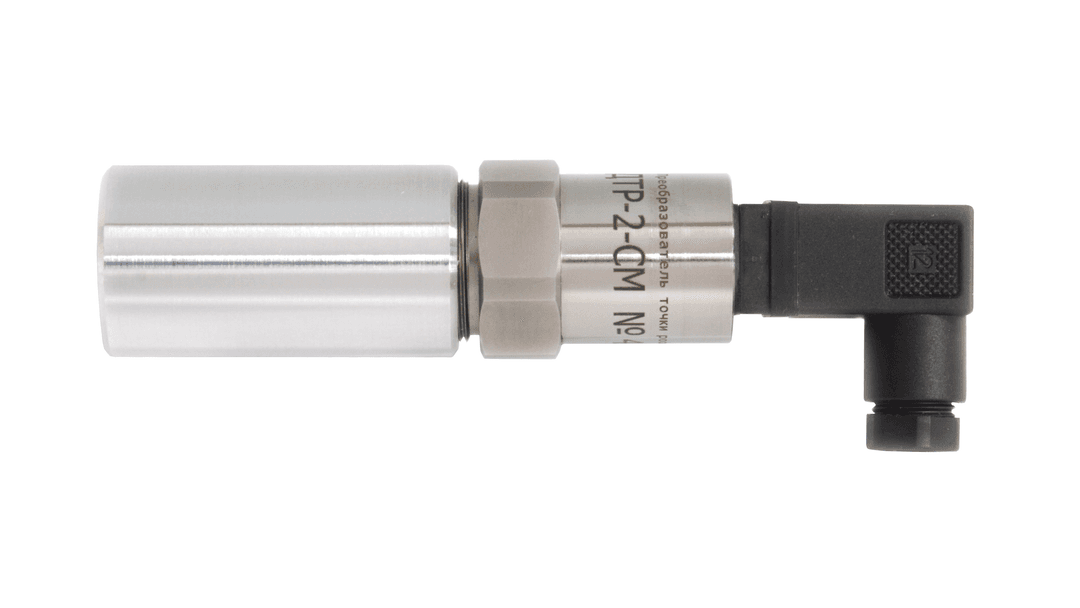

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1.

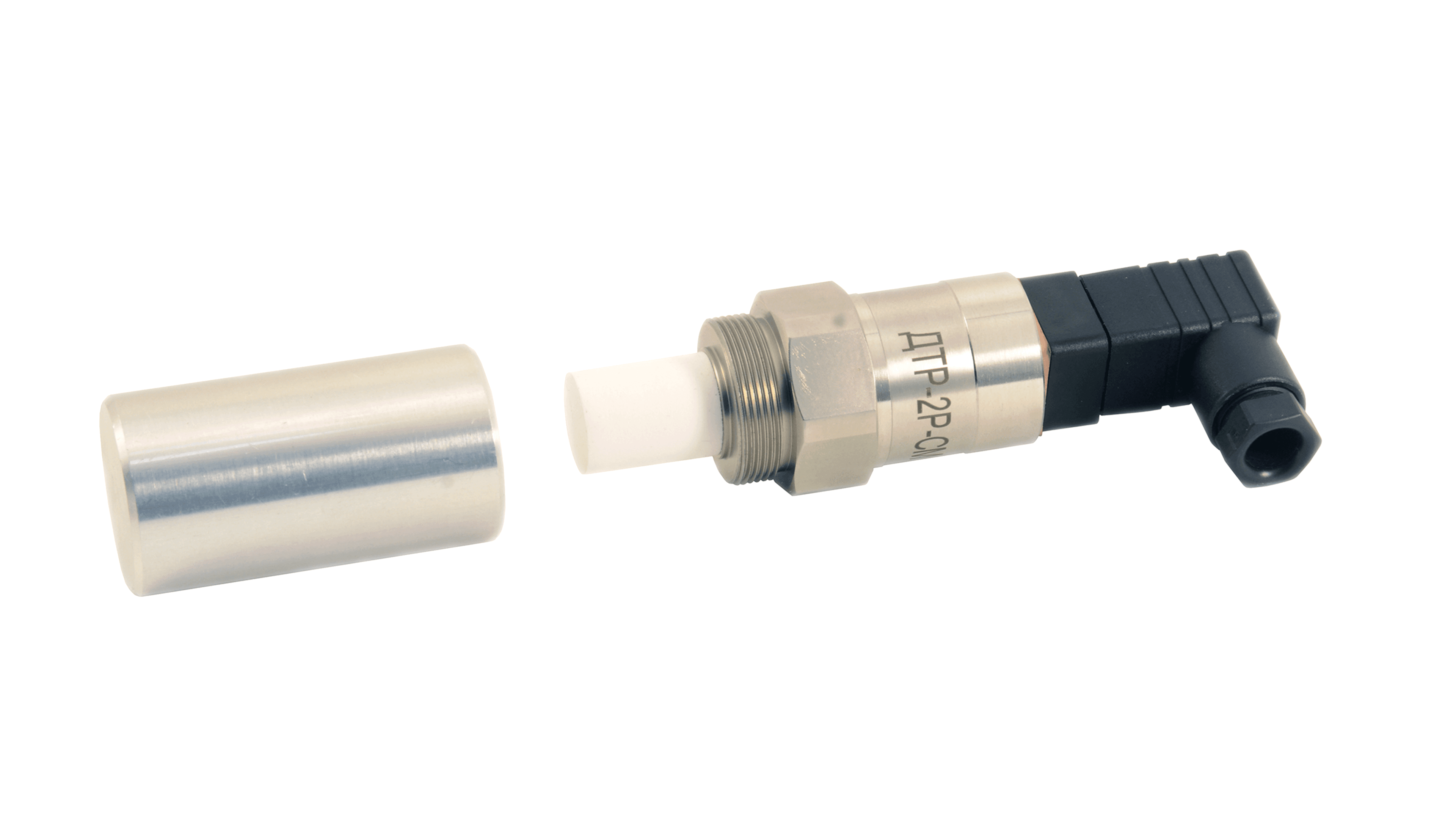

На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.
Совместимость с пробоотборными устройствами приведена в разделе "Технические характеристики".
| Диапазон измерений температуры точки инея, °С | |
| при температуре анализируемого газа (Тг) +4 °C и ниже | от -80 до (Tг - 4) |
| при температуре анализируемого газа выше +4 °C | от -80 до 0 |
| Диапазон индикации температуры точки инея, °С | от -100 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С | ±2 |
| Установочная резьба | М24×1 |
| Максимальное рабочее давление для погружной части, МПа | 10 |
| Температура окружающей среды и анализируемого газа, °С | от -20 до +35 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания постоянного тока, В | от 9 до 15 |
| Потребляемый ток, мА | не более 70 |
| Габаритные размеры, мм | 30×30×120 |
| Масса преобразователя, кг | не более 0,5 |
| Межповерочный интервал, мес | 12 |
| Совместимые пробоотборные устройства: | |

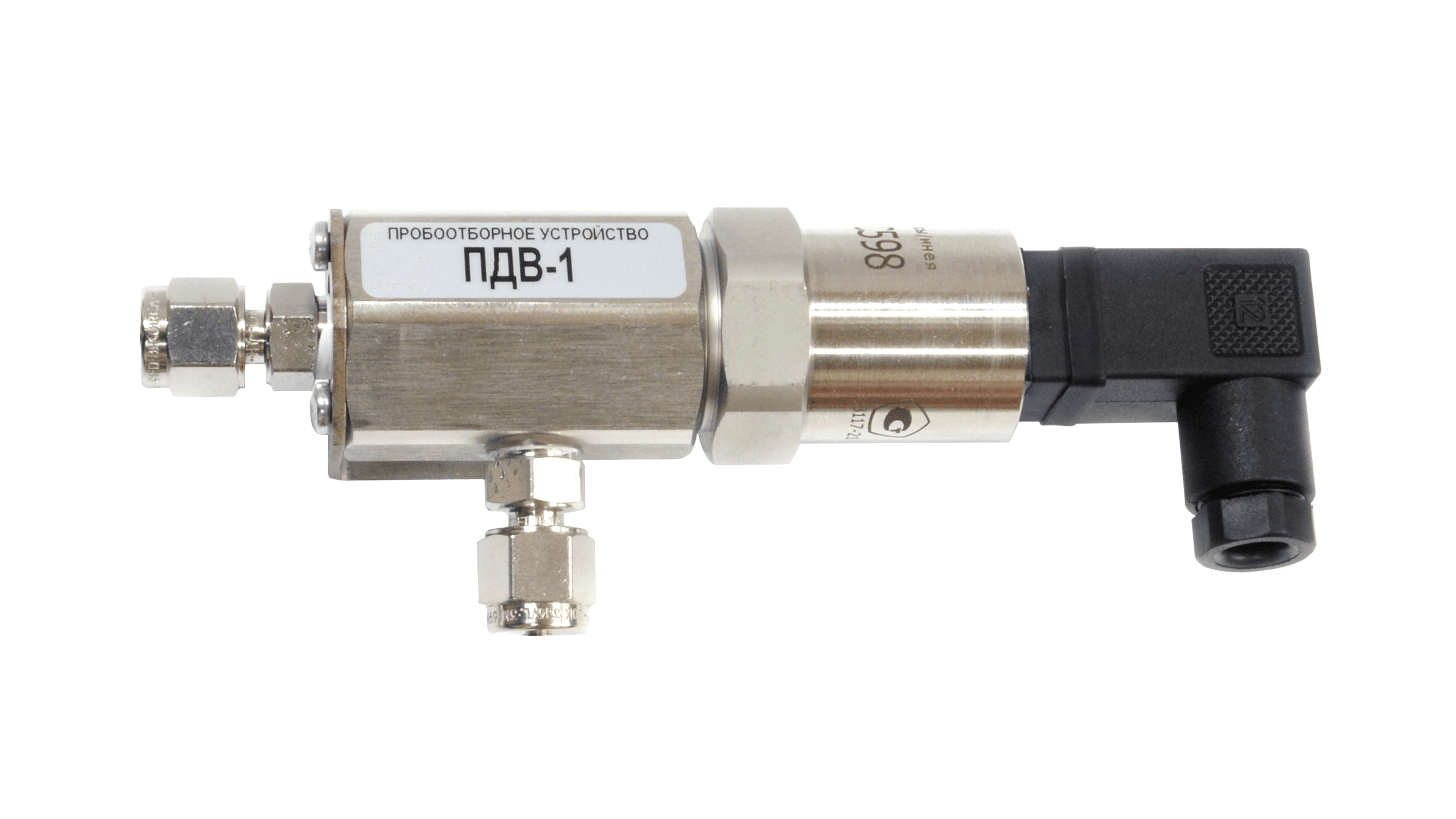

| ДТР-2-С | ПДВ-1-10МПа-А, ПДВ-3-Р-А, ПДВ-4-Р-Б, ПДВ-6-3МПа-Р-А-Ф, ПДВ-6-10МПа-Р-А-Ф, ПДВ-7-3МПа-Р-А-Ф, ПДВ-7-10МПа-Р-А-Ф, ПДВ-7-30МПа-Р-А-Ф |
| ДТР-2-СМ | ПДВ-1-10МПа-А, ПДВ-3-Р-А, ПДВ-8-Р-А, ПДВ-6-3МПа-Р-А-Ф, ПДВ-6-10МПа-Р-А-Ф, ПДВ-7-3МПа-Р-А-Ф, ПДВ-7-10МПа-Р-А-Ф, ПДВ-7-30МПа-Р-А-Ф |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДТР-2-С или ДТР-2-СМ | 1 |
| 2 | Транспортный колпачок М24×1 с осушителем | 1 |
| 3 | Кольцо уплотнительное фторопластовое 23×17×2 | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Свидетельство о поверке на бумажном носителе | 1 |
| 6 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

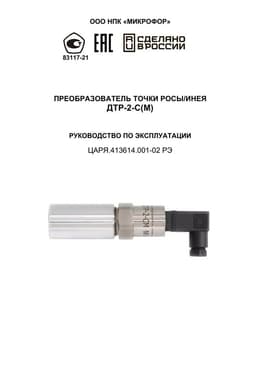

Руководство по эксплуатации на ДТР-2-С(М)

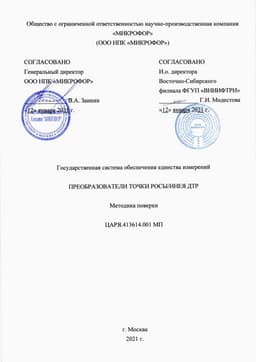

Методика поверки на Преобразователи ДТР
Чертеж для изготовления кольца уплотнительного для М24х1Описание
Основные особенности:
- для постоянной установки (анализируемый газ подается без прерываний);
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- рабочее давление погружной части до 10 МПа;
- для ДТР-2-С:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДТР-2-СМ:
- подключение к блокам индикации ИВА-8, ИВА-6Б2-К-DIN или преобразователю интерфейса ПИТ20;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДТР-2-СМ) или кабель интерфейсный КК-2 (один ДТР-2-СМ);
- возможность подключения к пробоотборному устройству ПДВ-8 с каналом измерения избыточного давления;
- при работе с блоком индикации ИВА-8 имеется возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению; - сенсор влажности находится при постоянной поддерживаемой температуре;
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);
- для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.
Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М24×1.
На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.
Совместимость с пробоотборными устройствами приведена в разделе "Технические характеристики".
Характеристики
| Диапазон измерений температуры точки инея, °С | |
| при температуре анализируемого газа (Тг) +4 °C и ниже | от -80 до (Tг - 4) |
| при температуре анализируемого газа выше +4 °C | от -80 до 0 |
| Диапазон индикации температуры точки инея, °С | от -100 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С | ±2 |
| Установочная резьба | М24×1 |
| Максимальное рабочее давление для погружной части, МПа | 10 |
| Температура окружающей среды и анализируемого газа, °С | от -20 до +35 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания постоянного тока, В | от 9 до 15 |
| Потребляемый ток, мА | не более 70 |
| Габаритные размеры, мм | 30×30×120 |
| Масса преобразователя, кг | не более 0,5 |
| Межповерочный интервал, мес | 12 |
| Совместимые пробоотборные устройства: | |
| ДТР-2-С | ПДВ-1-10МПа-А, ПДВ-3-Р-А, ПДВ-4-Р-Б, ПДВ-6-3МПа-Р-А-Ф, ПДВ-6-10МПа-Р-А-Ф, ПДВ-7-3МПа-Р-А-Ф, ПДВ-7-10МПа-Р-А-Ф, ПДВ-7-30МПа-Р-А-Ф |
| ДТР-2-СМ | ПДВ-1-10МПа-А, ПДВ-3-Р-А, ПДВ-8-Р-А, ПДВ-6-3МПа-Р-А-Ф, ПДВ-6-10МПа-Р-А-Ф, ПДВ-7-3МПа-Р-А-Ф, ПДВ-7-10МПа-Р-А-Ф, ПДВ-7-30МПа-Р-А-Ф |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДТР-2-С или ДТР-2-СМ | 1 |
| 2 | Транспортный колпачок М24×1 с осушителем | 1 |
| 3 | Кольцо уплотнительное фторопластовое 23×17×2 | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Свидетельство о поверке на бумажном носителе | 1 |
| 6 | Упаковка | 1 |
Документы
Руководство по эксплуатации на ПО SensNetРуководство по эксплуатации на ДТР-2-С(М)Методика поверки на Преобразователи ДТРЧертеж для изготовления кольца уплотнительного для М24х1
