Преобразователи температуры ДВ2ТС(М)‑5Т‑АК
Код товара: 1736
Цена по запросу
Основные особенности:
- возможность расчета влажности при совместной работе с преобразователем ДВ2ТСМ-5Т-5П-АК;
- герметичный зонд измерения температуры;
- для ДВ2ТС-5Т-АК:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДВ2ТСМ-5Т-АК:
- для работы с блоками индикации термогигрометров ИВА-6Б2-К, ИВА-6Б2-К-DIN;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-5Т-АК одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-5Т-АК).
Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля (стандартная длина 1,5 м), соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем.
При совместном подключении ДВ2ТСМ-5Т-АК с преобразователями влажности и температуры ДВ2ТСМ-5Т-5П-АК к блокам индикации ИВА-6Б2-К, ИВА-6Б2-К-DIN или к компьютеру (через преобразователь интерфейса ПИ-1СМ) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
При совместном подключении ДВ2ТС-5Т-5П-АК с преобразователями влажности и температуры ДВ2ТС-5Т-5П-АК или модулями аналогового ввода МАВ-ТС100 к контроллеру ИВА-128 или к компьютеру (через преобразователь интерфейса ПИ-1С) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТС-5Т-АК и МАВ-ТС100 по их показаниям температуры и показаниям ДВ2ТС-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
| Диапазон измерений температуры, °С | -50...+180 |
| Диапазон рабочих температур корпуса преобразователя, °С | -40...+60 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от -50 до 0°С, °С | ±(0,2+0,01|T*|) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| в диапазоне от +60 до +180°С, °С | ±(0,3+0,005|T*-60|) |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с, мин | 1 |
| Габаритные размеры, мм, не более: | |
| измерительного блока (без учета кабеля) | 35×50×105 |
| выносного термопреобразователя сопротивления (без учета кабеля) | ø4×82 |
| Масса преобразователя, кг | не более 0,3 |
| Скорость обмена данными для ДВ2ТС-5Т-АК, бод | 19200 |
| Питание, В | 7...15 |
| Потребляемый ток, мА, не более | 20 |
| Межповерочный интервал, мес | 12 |
* - Т – измеренное значение температуры.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь температуры ДВ2ТСМ-5Т-АК или ДВ2ТС-5Т-АК | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке | 1 |
| 4 | Упаковка | 1 |

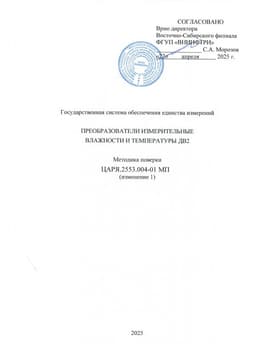

Методика поверки на Преобразователи ДВ2

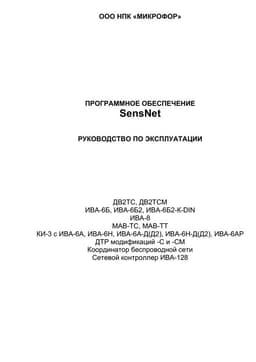

Руководство по эксплуатации на ПО SensNetОписание
Основные особенности:
- возможность расчета влажности при совместной работе с преобразователем ДВ2ТСМ-5Т-5П-АК;
- герметичный зонд измерения температуры;
- для ДВ2ТС-5Т-АК:
- питание и считывание показаний из преобразователя возможно контроллером ИВА-128 или ПК через преобразователь интерфейса ПИ-1С, либо другими контроллерами Modbus RTU, имеющими интерфейс RS-485 (кроме дифференциальной пары A-B обязательно наличие общей линии GND);
- параллельное подключение до 248 преобразователей; - для ДВ2ТСМ-5Т-АК:
- для работы с блоками индикации термогигрометров ИВА-6Б2-К, ИВА-6Б2-К-DIN;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-5Т-АК одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-5Т-АК).
Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля (стандартная длина 1,5 м), соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем.
При совместном подключении ДВ2ТСМ-5Т-АК с преобразователями влажности и температуры ДВ2ТСМ-5Т-5П-АК к блокам индикации ИВА-6Б2-К, ИВА-6Б2-К-DIN или к компьютеру (через преобразователь интерфейса ПИ-1СМ) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
При совместном подключении ДВ2ТС-5Т-5П-АК с преобразователями влажности и температуры ДВ2ТС-5Т-5П-АК или модулями аналогового ввода МАВ-ТС100 к контроллеру ИВА-128 или к компьютеру (через преобразователь интерфейса ПИ-1С) с использованием программы SensNet, имеется возможность автоматического расчета показаний влажности для ДВ2ТС-5Т-АК и МАВ-ТС100 по их показаниям температуры и показаниям ДВ2ТС-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
Характеристики
| Диапазон измерений температуры, °С | -50...+180 |
| Диапазон рабочих температур корпуса преобразователя, °С | -40...+60 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от -50 до 0°С, °С | ±(0,2+0,01|T*|) |
| в диапазоне от 0 до 60°С, °С | ±0,2 |
| в диапазоне от +60 до +180°С, °С | ±(0,3+0,005|T*-60|) |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с, мин | 1 |
| Габаритные размеры, мм, не более: | |
| измерительного блока (без учета кабеля) | 35×50×105 |
| выносного термопреобразователя сопротивления (без учета кабеля) | ø4×82 |
| Масса преобразователя, кг | не более 0,3 |
| Скорость обмена данными для ДВ2ТС-5Т-АК, бод | 19200 |
| Питание, В | 7...15 |
| Потребляемый ток, мА, не более | 20 |
| Межповерочный интервал, мес | 12 |
* - Т – измеренное значение температуры.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь температуры ДВ2ТСМ-5Т-АК или ДВ2ТС-5Т-АК | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке | 1 |
| 4 | Упаковка | 1 |
