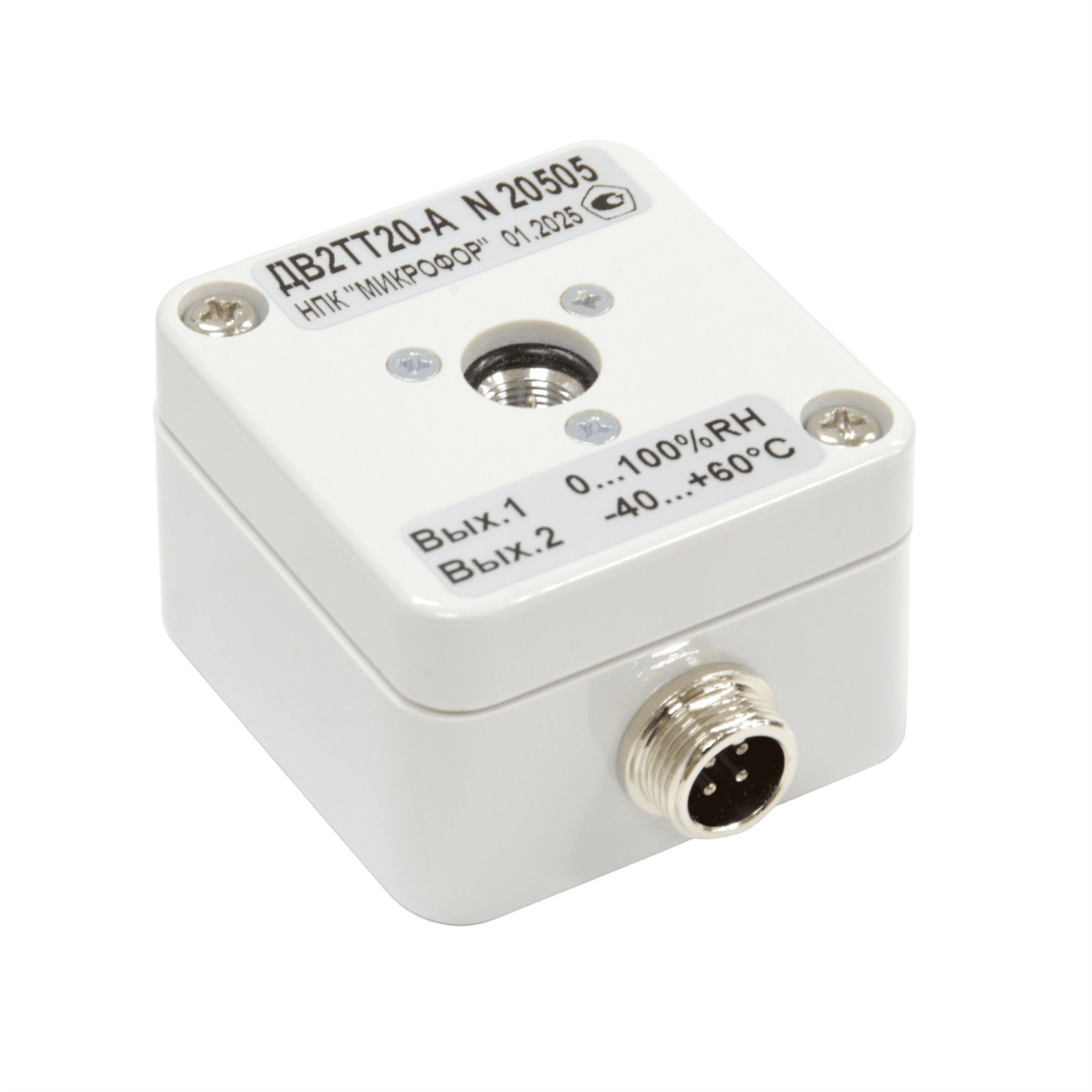

Преобразователь влажности и температуры ДВ2ТТ20‑А
Код товара: 1727
Цена по запросу
Основные особенности:
- 2 активных токовых выхода 4...20 мА (не токовая петля);
- преобразователь закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе через разъем (стандартное исполнение) или клеммную колодку внутри герметичного корпуса;
- настройка токовых выходов осуществляется с помощью кабель интерфейсный КК-2 с кабелем для настройки ДВ2ТТ20-А (опция);
- на каждый токовый выход может быть выведен любой из следующих параметров:
- относительная влажность воздуха относительно воды/льда,
- температура точки росы/инея,
- температура;
- возможность оперативно снимать и возвращать на место измерительные преобразователи ДВ2ТСМ-Б для поверки или перед санитарной обработкой контролируемого объекта.

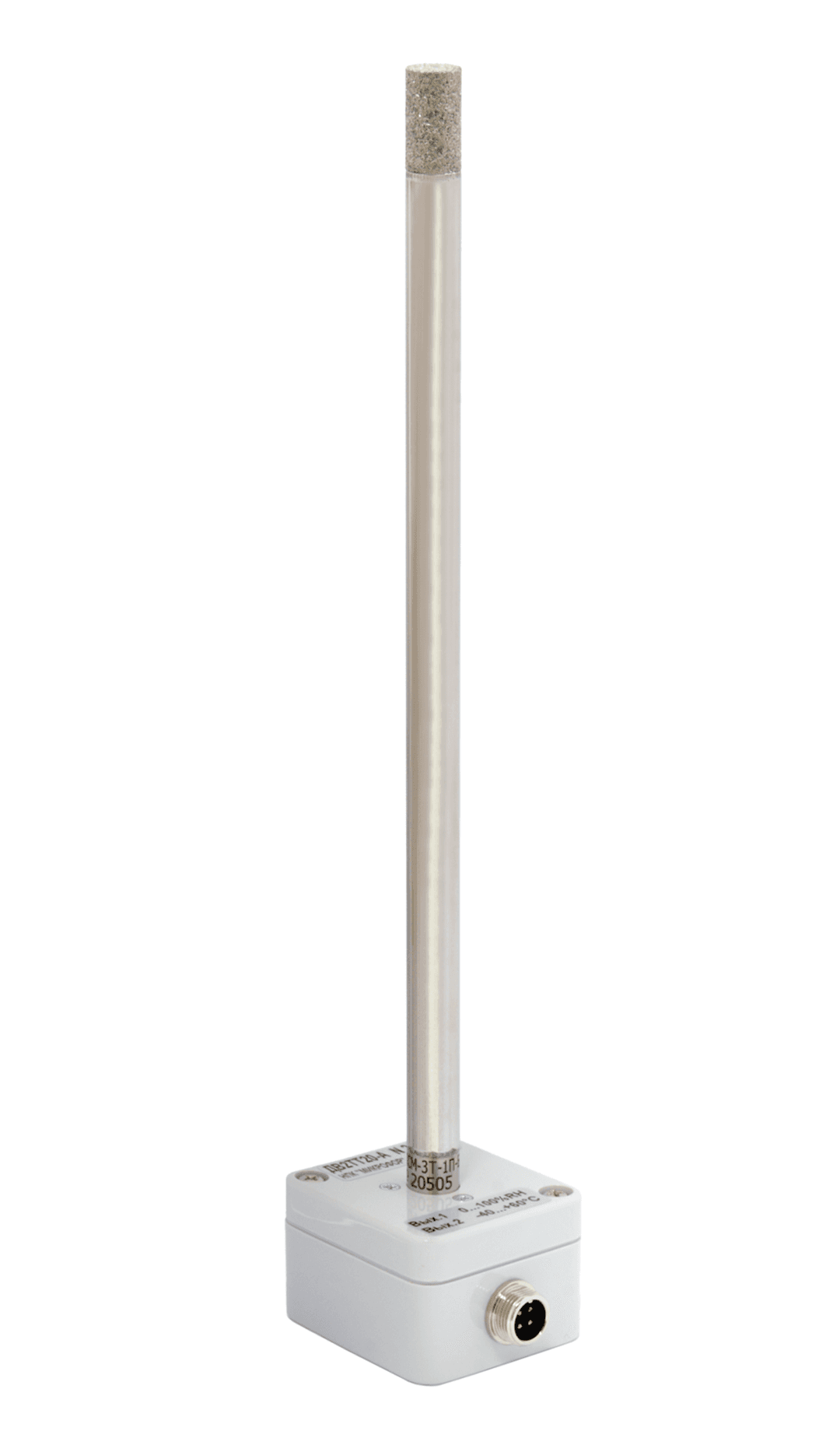

Измерительный преобразователь влажности и температуры ДВ2ТТ20-А состоит из измерительного преобразователя влажности и температуры ДВ2ТСМ-Б (измеряет влажности и температуру, передает измеренные значения по интерфейсу µForLan (протоколу Modbus), установленного (вкрученного в разъемное соединение) в преобразователь интерфейса ДВ2ТТ20-А (преобразует интерфейс µForLan в в два токовых выхода 4...20 мА). Опционально преобразователь интерфейса ДВ2ТТ20-А может оснащаться гермовводом вместо разъема (при необходимости нужно указывать эту опцию при заказе).
Внимание!
Если один из токовых выходов не используется, необходимо подключить соответствующий контакт «I1» или «I2» к контакту «Общий». Невыполнение этого требования может привести к искажению показаний по используемому токовому выходу.
Преобразователи выпускаются в исполнениях (необходимо указывать при заказе):
- ДВ2ТТ20-1Т-1П-А/250*: диапазон измерений температуры от 0 до +60 °С
- ДВ2ТТ20-2Т-1П-А/250*: диапазон измерений температуры от -20 до +60 °С
- ДВ2ТТ20-3Т-1П-А/250*: диапазон измерений температуры от -40 до +60 °С
- ДВ2ТТ20-1Т-2П-А/250*: диапазон измерений температуры от 0 до +60 °С, повышенная точность измерений влажности
* - оговаривается при заказе из ряда 250 (стандартная), 500 и 1000 мм
При заказе оговариваются:
- исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
- исполнение преобразователя по точности измерения влажности (1П, 2П)
- длина выносного зонда из ряда 250 (стандартная), 500 и 1000 мм;
- тип защитного колпачка:
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный); - укажите, если преобразователь следует укомплектовать гермовводом вместо разъема.
| Диапазон измерений относительной влажности, % | 0...98 |
| Диапазон измерения температуры | |
| для исполнения 1Т, °С | 0...+60 |
| для исполнения 2Т, °С | -20...+60 |
| для исполнения 3Т, °С | -40...+60 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%* | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98%* | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне от –40 до -20°С | ±1 |
| в диапазоне от –20 до +60°С | ±0,3 |
| Постоянная времени при скорости обдува преобразователя не менее 1 м/с | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Интервал обновления значения выходного тока, с | 4 |
| Напряжение питания преобразователя, В | 11...27 |
| Потребляемый ток без электрической нагрузки на выходе, мА не более | 5 |
| Максимальное сопротивление нагрузки, Ом, не более (где Uп - напряжение питания преобразователя, В): | 50(Uп-8) |
| Габаритные размеры | |
| корпуса преобразователя, мм | 35×50×73 |
| выносного зонда, мм | ø12×250** |
| Масса преобразователя не более, кг | 0,3 |
| Межповерочный интервал, мес | 12 |
* - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
** - оговаривается при заказе из ряда 250 (стандартная), 500 и 1000 мм
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДВ2ТТ20-А | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Свидетельство о поверке на бумажном носителе | 1 |
| 4 | Упаковка | 1 |

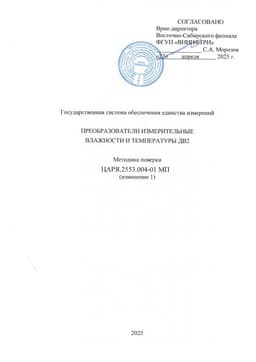

Методика поверки на Преобразователи ДВ2

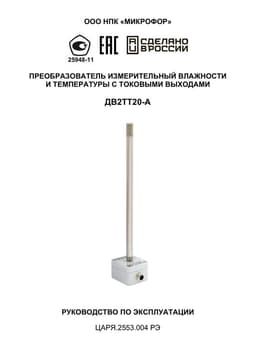

Руководство по эксплуатации на ДВ2ТТ20-АОписание
