Преобразователь влажности и температуры ДВ2ТСМ‑А
Код товара: 1730
Цена по запросу
Основные особенности:
- преобразователь закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе через клеммную колодку внутри герметичного корпуса;
- возможность оперативно снимать и возвращать на место измерительные преобразователи ДВ2ТСМ-Б для поверки или перед санитарной обработкой контролируемого объекта;
- рассчитывает температуру точки росы/инея;
- для подключения к блокам индикации.
Измерительный преобразователь влажности и температуры ДВ2ТСМ-А состоит из измерительного преобразователя влажности и температуры ДВ2ТСМ-Б (измеряет влажности и температуру, передает измеренные значения по интерфейсу µForLan (протоколу Modbus), установленного (вкрученного в разъемное соединение) в корпус ДВ2ТСМ-А. Корпус ДВ2ТСМ-А имеет с гермоввод для подключения кабеля. Для подсоединения напряжения питания и съема выходных сигналов преобразователь оснащен клеммными колодками.
Исполнения преобразователей по диапазону измерения температуры и влажности (необходимо указывать при заказе):
- ДВ2ТСМ-1Т-1П-А: от 0 до +60 °С
- ДВ2ТСМ-2Т-1П-А: от -20 до +60 °С
- ДВ2ТСМ-3Т-1П-А: от -40 до +60 °С
- ДВ2ТСМ-1Т-2П-А: от 0 до +60 °С, повышенная точность измерения относительной влажности
Преобразователь ДВ2ТСМ-А не имеет собственной индикации показаний и предназначен для комплектации:
- термогигрометра ИВА-6АР,
- термогигрометра ИВА-6Б2,
- термогигрометра ИВА-6Б2-К-DIN,
- измерительного преобразователя ДВ2ТТ20-Г.
Считывание показаний из преобразователя с помощью компьютера возможно через:
- преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-А одновременно),
- кабель интерфейсный КК-2 (один ДВ2ТСМ-А).
При заказе оговариваются:
- исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
- исполнение преобразователя по точности измерения относительной влажности (1П, 2П);
- длина выносного зонда из ряда 80 (стандартная), 250, 500 и 1000 мм;
- тип защитного колпачка:
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный).
| Диапазон измерений относительной влажности, % | 0...98 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%** | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98%** | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | ±0,1 |
| Исполнение по рабочему диапазону температур, °С | |
| исполнение 1Т | 0...+60 |
| исполнение 2Т | -20...+60 |
| исполнение 3Т | -40...+60 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне температур от -20 до +60°С | ±0,3 |
| в диапазоне температур от -40...до -20°С | ±1 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Напряжение питания преобразователя, В | 5...6,2 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 4 |
| Габаритные размеры, мм | |
| корпуса преобразователя, мм | 36×50×71 |
| выносного зонда, мм | ø12x80 (1000)* |
| Масса преобразователя, кг | не более 0,3 |
| Межповерочный интервал, мес | 12 |
* - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм
** - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДВ2ТСМ-А | 1 |
| 2 | Кабель для подключения к блоку индикации ИВА-6Б2 (если при заказе не оговорено иное) | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Свидетельство о поверке на бумажном носителе | 1 |
| 5 | Упаковка | 1 |

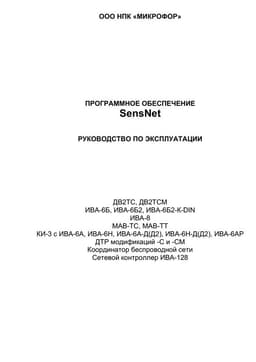

Руководство по эксплуатации на ПО SensNet

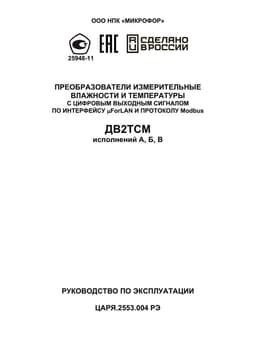

Руководство по эксплуатации на ДВ2ТСМ А, Б, В

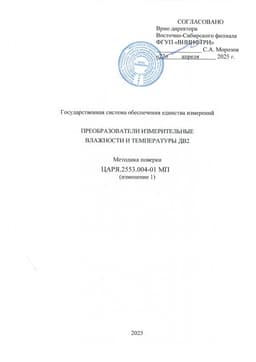

Методика поверки на Преобразователи ДВ2Описание
Основные особенности:
- преобразователь закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе через клеммную колодку внутри герметичного корпуса;
- возможность оперативно снимать и возвращать на место измерительные преобразователи ДВ2ТСМ-Б для поверки или перед санитарной обработкой контролируемого объекта;
- рассчитывает температуру точки росы/инея;
- для подключения к блокам индикации.
Измерительный преобразователь влажности и температуры ДВ2ТСМ-А состоит из измерительного преобразователя влажности и температуры ДВ2ТСМ-Б (измеряет влажности и температуру, передает измеренные значения по интерфейсу µForLan (протоколу Modbus), установленного (вкрученного в разъемное соединение) в корпус ДВ2ТСМ-А. Корпус ДВ2ТСМ-А имеет с гермоввод для подключения кабеля. Для подсоединения напряжения питания и съема выходных сигналов преобразователь оснащен клеммными колодками.
Исполнения преобразователей по диапазону измерения температуры и влажности (необходимо указывать при заказе):
- ДВ2ТСМ-1Т-1П-А: от 0 до +60 °С
- ДВ2ТСМ-2Т-1П-А: от -20 до +60 °С
- ДВ2ТСМ-3Т-1П-А: от -40 до +60 °С
- ДВ2ТСМ-1Т-2П-А: от 0 до +60 °С, повышенная точность измерения относительной влажности
Преобразователь ДВ2ТСМ-А не имеет собственной индикации показаний и предназначен для комплектации:
- термогигрометра ИВА-6АР,
- термогигрометра ИВА-6Б2,
- термогигрометра ИВА-6Б2-К-DIN,
- измерительного преобразователя ДВ2ТТ20-Г.
Считывание показаний из преобразователя с помощью компьютера возможно через:
- преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-А одновременно),
- кабель интерфейсный КК-2 (один ДВ2ТСМ-А).
При заказе оговариваются:
- исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
- исполнение преобразователя по точности измерения относительной влажности (1П, 2П);
- длина выносного зонда из ряда 80 (стандартная), 250, 500 и 1000 мм;
- тип защитного колпачка:
II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный).
Характеристики
| Диапазон измерений относительной влажности, % | 0...98 |
| Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, % | |
| исполнение 1П | |
| в диапазоне относительной влажности от 0 до 90% | ±2 |
| в диапазоне относительной влажности от 90 до 98%** | ±3 |
| исполнение 2П | |
| в диапазоне относительной влажности от 0 до 90% | ±1 |
| в диапазоне относительной влажности от 90 до 98%** | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С | ±0,1 |
| Исполнение по рабочему диапазону температур, °С | |
| исполнение 1Т | 0...+60 |
| исполнение 2Т | -20...+60 |
| исполнение 3Т | -40...+60 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | |
| в диапазоне температур от -20 до +60°С | ±0,3 |
| в диапазоне температур от -40...до -20°С | ±1 |
| Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин | |
| по относительной влажности, мин | не более 2 |
| по температуре, мин | не более 5 |
| Напряжение питания преобразователя, В | 5...6,2 |
| Потребляемый ток без электрической нагрузки на выходе, мА | не более 4 |
| Габаритные размеры, мм | |
| корпуса преобразователя, мм | 36×50×71 |
| выносного зонда, мм | ø12x80 (1000)* |
| Масса преобразователя, кг | не более 0,3 |
| Межповерочный интервал, мес | 12 |
* - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм
** - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДВ2ТСМ-А | 1 |
| 2 | Кабель для подключения к блоку индикации ИВА-6Б2 (если при заказе не оговорено иное) | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Свидетельство о поверке на бумажном носителе | 1 |
| 5 | Упаковка | 1 |
