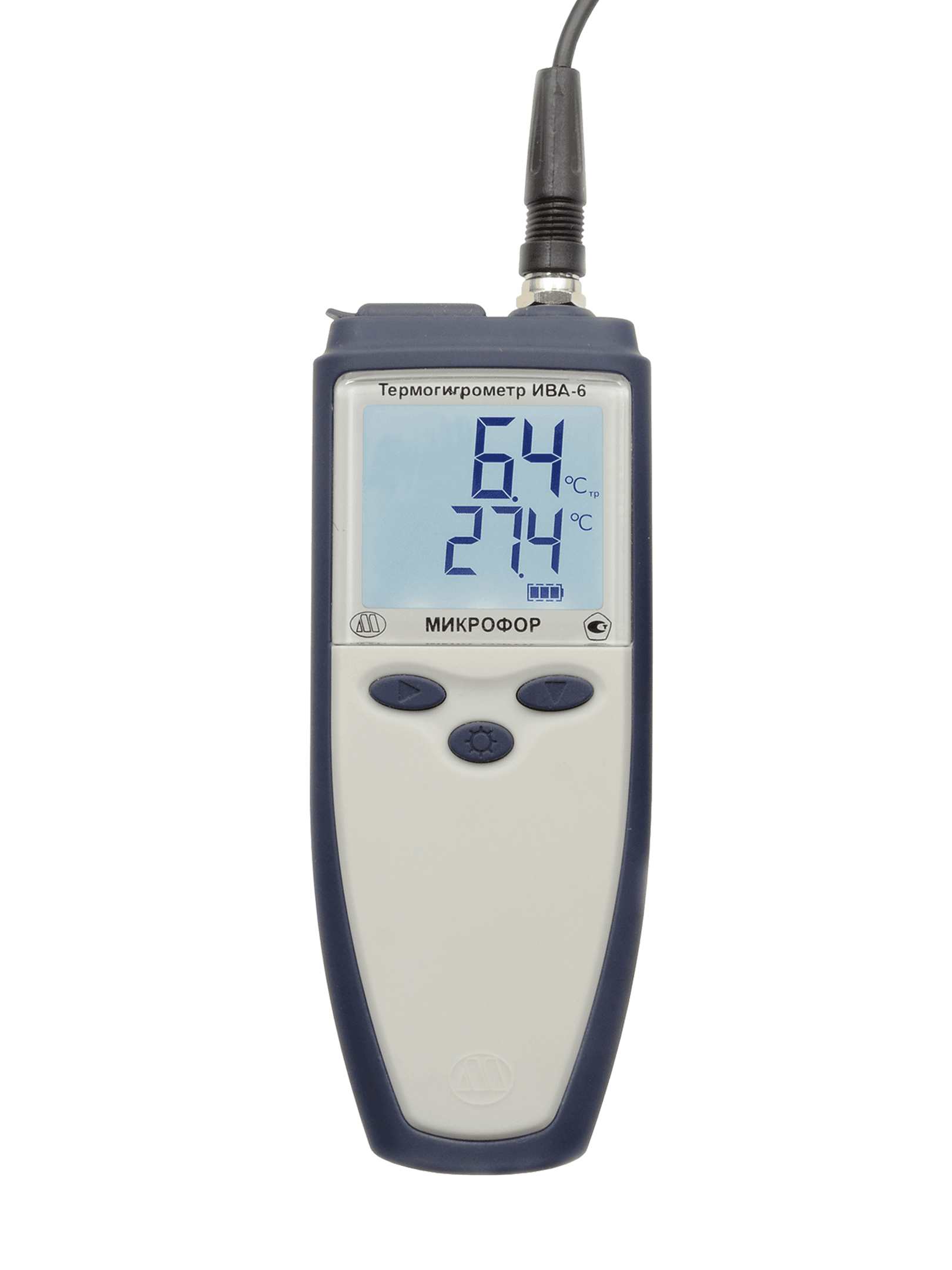

Преобразователь точки росы/инея ДТР‑4‑СМ с блоком индикации ИВА‑6АР
Код товара: 1746
Цена по запросу
Состав:
- блок индикации ИВА-6АР,
- преобразователь точки росы/инея ДТР-4-СМ.
Основные особенности:
- подходит как для постоянной установки (анализируемый газ подается без прерываний), так и для периодических измерений;
- каналы индикации температуры и относительной влажности;
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- длина соединительного кабеля до 100 м (стандартная длина - 4 м);
- рабочее давление погружной части преобразователя до 10 МПа;
- контрастный ЖК экран с подсветкой с одновременной индикацией двух параметров;
- постоянная индикация относительной влажности или точки росы/инея и температуры;
- звуковая индикация превышения верхних и нижних устанавливаемых пользователем порогов по влажности и температуре;
- индикация уровня заряда элементов питания;
- время непрерывной работы от 2 батареек АА не менее 1 года;
- запись измеренных значений на карту памяти microSD с задаваемым интервалом (считывание производится программой DataLogger с помощью кабеля mini USB-A или кард-ридером).
Дополнительные возможности:
- размещение термогигрометра на стене с помощью кронштейна;
- конфигурирование через порт miniUSB программой DataLogger (с кабелем mini USB-A);
- адаптер КИ-3 позволяет подключить прибор к сети RS-485 Modbus RTU (контроллер ИВА-128, компьютер (в том числе с ПО SensNet) или SCADA-системе) для использования в составе многоканальных систем.
Совместим с пробоотборными устройствами:
- ПДВ-1-10МПа-А, ПДВ-1-Б,
- ПДВ-3-Р-А, ПДВ-3-Р-Б,
- ПДВ-4-Р-Б,
- ПДВ-6-3МПа-Р-А, ПДВ-6-10МПа-Р-А.
| Диапазон измерений температуры точки росы/инея(1), °С | от (0,55·(Tг - 23) - 30) до (Tг - 3) |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С | ±2 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Питание | 2 батареи типа АА |
| Наличие RS-485 (Modbus RTU) | с адаптером КИ-3 |
| Установочная резьба преобразователя | М24×1 |
| Максимальное рабочее давление для погружной части преобразователя, МПа | 10 |
| Габаритные размеры, мм, не более | |
| блока индикации | 25×60×155 |
| преобразователя | 36×30×85 |
| Диапазон температур эксплуатации, °С | |
| блока индикации | от 0 до +50 |
| преобразователя | от -40 до +60 |
| Масса, кг, не более | |
| блока индикации | 0,5 |
| преобразователя | 0,5 |
| Межповерочный интервал, мес | 12 |
(1) - Тг - температура анализируемого газа
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Блок индикации ИВА-6АР | 1 |
| 2 | Преобразователь ДТР-4-СМ | 1 |
| 3 | Карта памяти microSD с ПО DataLogger | 1 |
| 4 | 2 батарейки AA | 1 |
| 5 | Руководство по эксплуатации на блок индикации ИВА-6АР для ДТР | 1 |
| 6 | Руководство по эксплуатации на преобразователь ДТР-4-СМ | 1 |
| 7 | Упаковка | 1 |

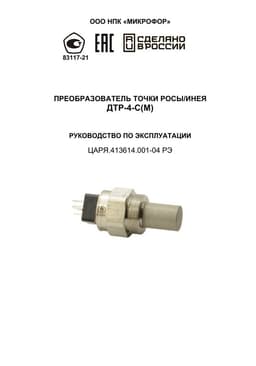

Руководство по эксплуатации на ДТР-4-С(М)
Руководство по эксплуатации на блок индикации ИВА-6АР для ДТР

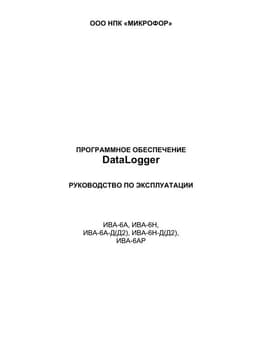

Руководство по эксплуатации на ПО DataLogger

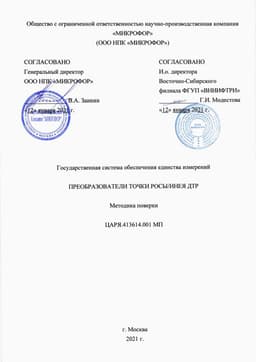

Методика поверки на Преобразователи ДТРОписание
