Преобразователь точки инея ДТР‑3‑Т20‑М
Код товара: 1754
Цена по запросу
Основные особенности:
- является аналогом преобразователей точки росы Michell Instruments Easidew;
- исполнение с токовой петлей;
- для постоянной установки (анализируемый газ подается без прерываний);
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- рабочее давление погружной части до 30 МПа;
- алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);

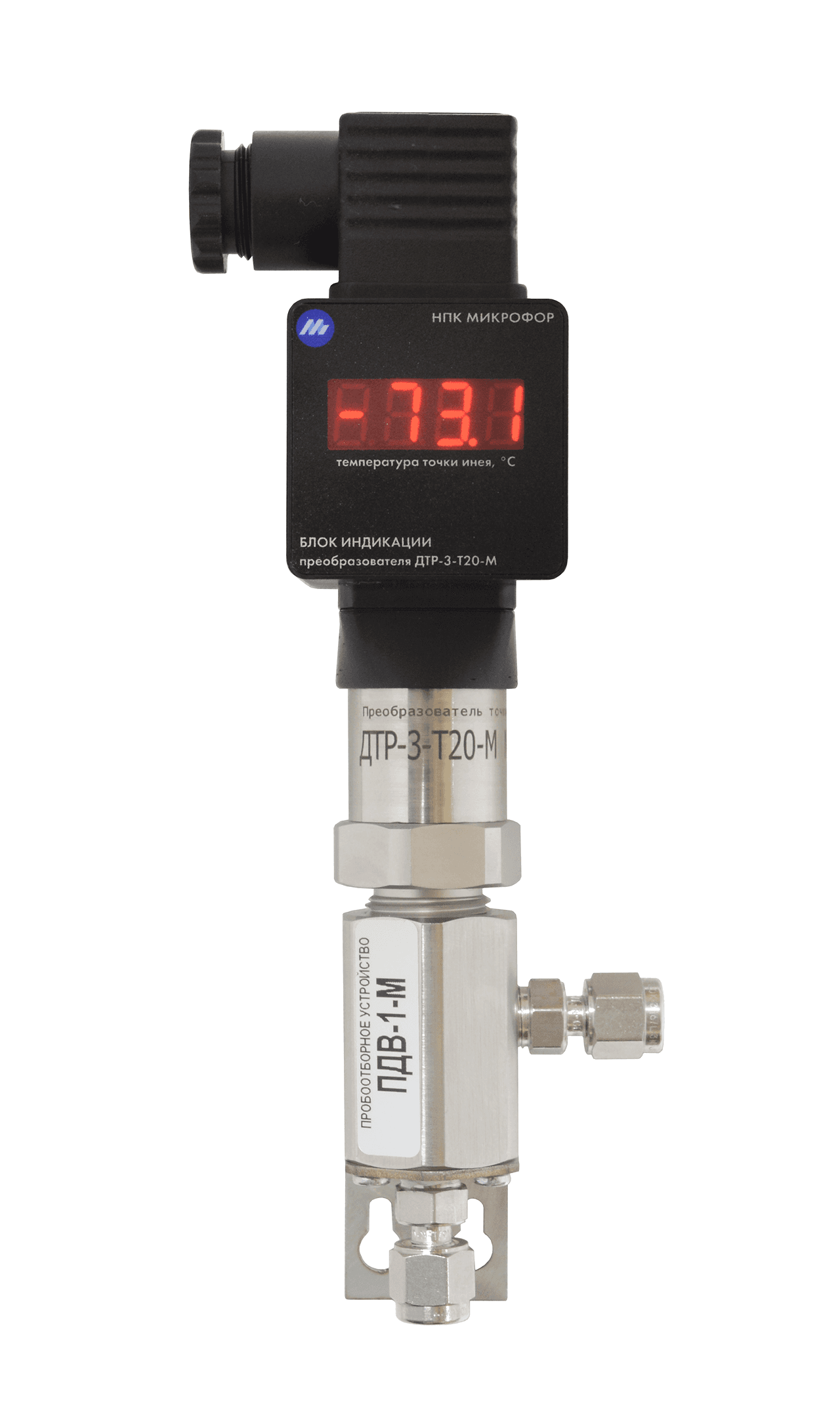

- может дополнительно оснащаться блоком индикации показаний на месте установки;
- для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.

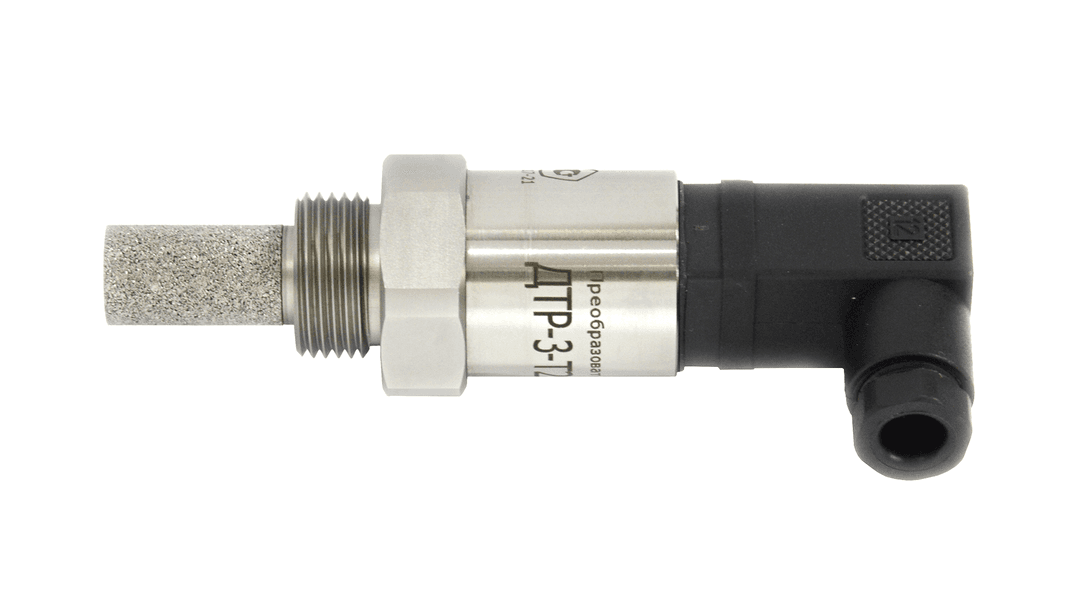

Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

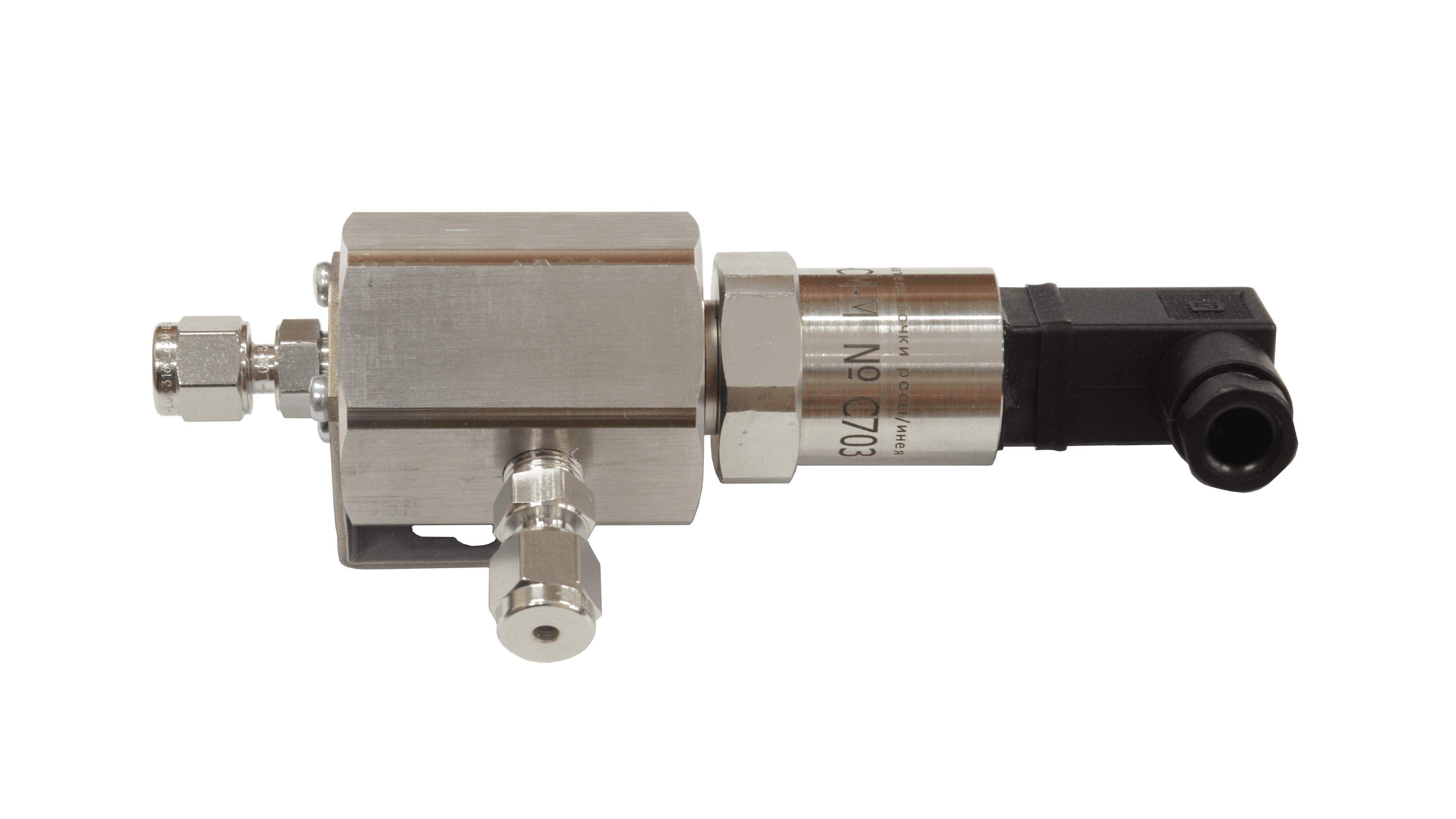

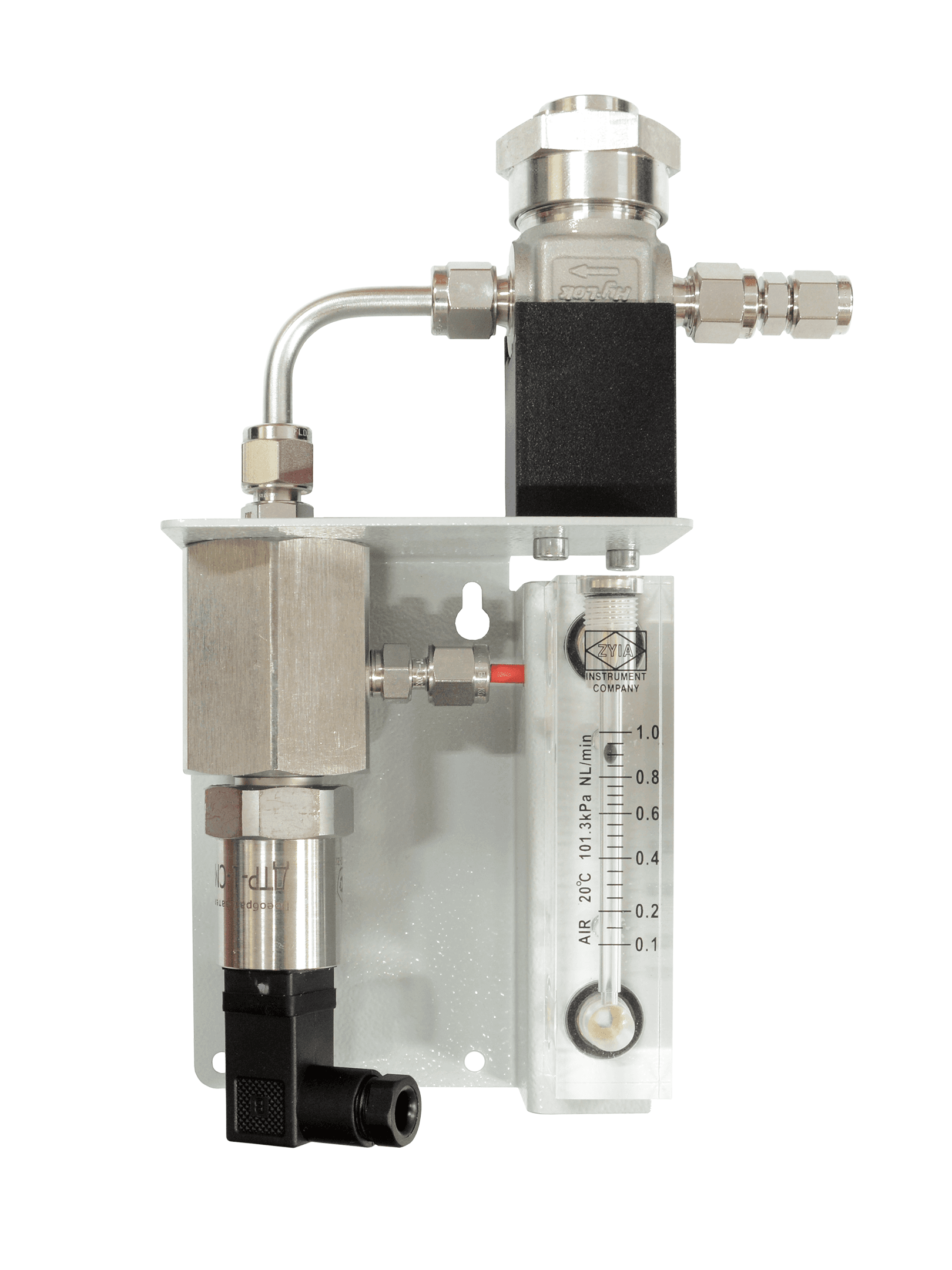

Совместим с пробоотборными устройствами:
- ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А,
- ПДВ-3-М-Р-А,
- ПДВ-6-М-3МПа-Р-А-Ф, ПДВ-6-М-10МПа-Р-А-Ф, ПДВ-6-М-30МПа-Р-А-Ф,
- ПДВ-7-М-3МПа-Р-А-Ф, ПДВ-7-М-10МПа-Р-А-Ф, ПДВ-7-М-30МПа-Р-А-Ф
| Габаритные размеры, мм | 30×30×120 |
| Масса преобразователя, кг | не более 0,5 |
| Диапазон измерений температуры точки инея, °С | |
| при температуре анализируемого газа (Тг) 4 °C и ниже | от -80 до (Tг - 4) |
| при температуре анализируемого газа выше 4 °C | от -80 до 0 |
| Диапазон индикации температуры точки инея(1), °С | от -100 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С | ±2 |
| Установочная резьба | М20×1,5 |
| Максимальное рабочее давление для погружной части, МПа | 30 |
| Температура окружающей среды и анализируемого газа, °С | от -40 до +60 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания постоянного тока(2), В | от 9 + 0,02·R до 27 |
| Потребляемый ток, мА | не более 24 |
| Межповерочный интервал, мес | 12 |
(1) - если требуется установка диапазона индикации отличного от диапазона измерений, необходимо указать его при заказе, либо настроить самостоятельно при помощи кабеля интерфейсного КК-2;
(2) - R – сопротивление нагрузки, Ом; с блоком индикации: от 13 + 0,02·R до 27 В.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДТР-3-Т20-М | 1 |
| 2 | Транспортный колпачок М20×1,5 с осушителем | 1 |
| 3 | Кольцо уплотнительное фторопластовое 19×12×2 | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Свидетельство о поверке на бумажном носителе | 1 |
| 6 | Упаковка | 1 |

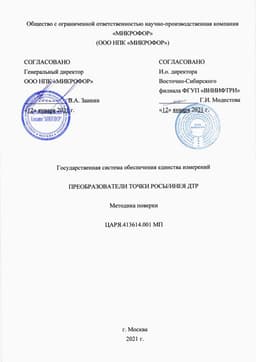

Методика поверки на Преобразователи ДТР

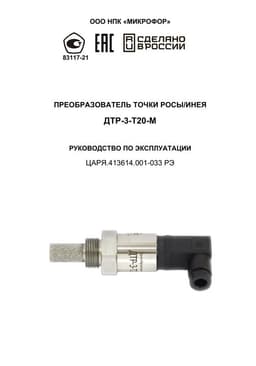

Руководство по эксплуатации на ДТР-3-Т20-М
Чертеж для изготовления камеры проточной М20х1,5

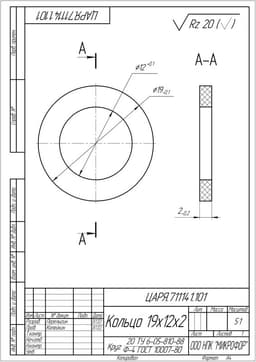

Чертеж для изготовления кольца уплотнительного для М20х1,5Описание
Основные особенности:
- является аналогом преобразователей точки росы Michell Instruments Easidew;
- исполнение с токовой петлей;
- для постоянной установки (анализируемый газ подается без прерываний);
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- рабочее давление погружной части до 30 МПа;
- алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);
- может дополнительно оснащаться блоком индикации показаний на месте установки;
- для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.
Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.
Совместим с пробоотборными устройствами:
- ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А,
- ПДВ-3-М-Р-А,
- ПДВ-6-М-3МПа-Р-А-Ф, ПДВ-6-М-10МПа-Р-А-Ф, ПДВ-6-М-30МПа-Р-А-Ф,
- ПДВ-7-М-3МПа-Р-А-Ф, ПДВ-7-М-10МПа-Р-А-Ф, ПДВ-7-М-30МПа-Р-А-Ф
Характеристики
| Габаритные размеры, мм | 30×30×120 |
| Масса преобразователя, кг | не более 0,5 |
| Диапазон измерений температуры точки инея, °С | |
| при температуре анализируемого газа (Тг) 4 °C и ниже | от -80 до (Tг - 4) |
| при температуре анализируемого газа выше 4 °C | от -80 до 0 |
| Диапазон индикации температуры точки инея(1), °С | от -100 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С | ±2 |
| Установочная резьба | М20×1,5 |
| Максимальное рабочее давление для погружной части, МПа | 30 |
| Температура окружающей среды и анализируемого газа, °С | от -40 до +60 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания постоянного тока(2), В | от 9 + 0,02·R до 27 |
| Потребляемый ток, мА | не более 24 |
| Межповерочный интервал, мес | 12 |
(1) - если требуется установка диапазона индикации отличного от диапазона измерений, необходимо указать его при заказе, либо настроить самостоятельно при помощи кабеля интерфейсного КК-2;
(2) - R – сопротивление нагрузки, Ом; с блоком индикации: от 13 + 0,02·R до 27 В.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДТР-3-Т20-М | 1 |
| 2 | Транспортный колпачок М20×1,5 с осушителем | 1 |
| 3 | Кольцо уплотнительное фторопластовое 19×12×2 | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Свидетельство о поверке на бумажном носителе | 1 |
| 6 | Упаковка | 1 |
