Преобразователь точки инея ДТР‑3‑СМ‑М
Код товара: 1757
Цена по запросу
Основные особенности:
- для постоянной установки (анализируемый газ подается без прерываний);
- канал индикации температуры;
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- рабочее давление погружной части до 30 МПа;
- при работе с блоком индикации ИВА-8 имеется возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению;
- алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея - см. подробнее);
- для защиты от воздействия атмосферной влаги комплектуется транспортным колпачком с осушителем.
Преобразователь имеет корпус из нержавеющей стали с установочной резьбой М20×1,5. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Преобразователь ДТР-3-СМ-М не имеет собственной индикации показаний и предназначен работы с:
- блоком индикации ИВА-6АР,
- блоком индикации ИВА-8,
- в составе измерителей влажности газов ИВА-208 и ИВА-208-Д,
- блоком индикации ИВА-6Б2-К-DIN,
- преобразователем интерфейса ПИТ20.
Считывание показаний из преобразователя с помощью компьютера возможно через:
- преобразователь интерфейса ПИ-1СМ (до 12 ДТР-3-СМ-М одновременно),
- кабель интерфейсный КК-2 (один ДТР-3-СМ-М).
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.

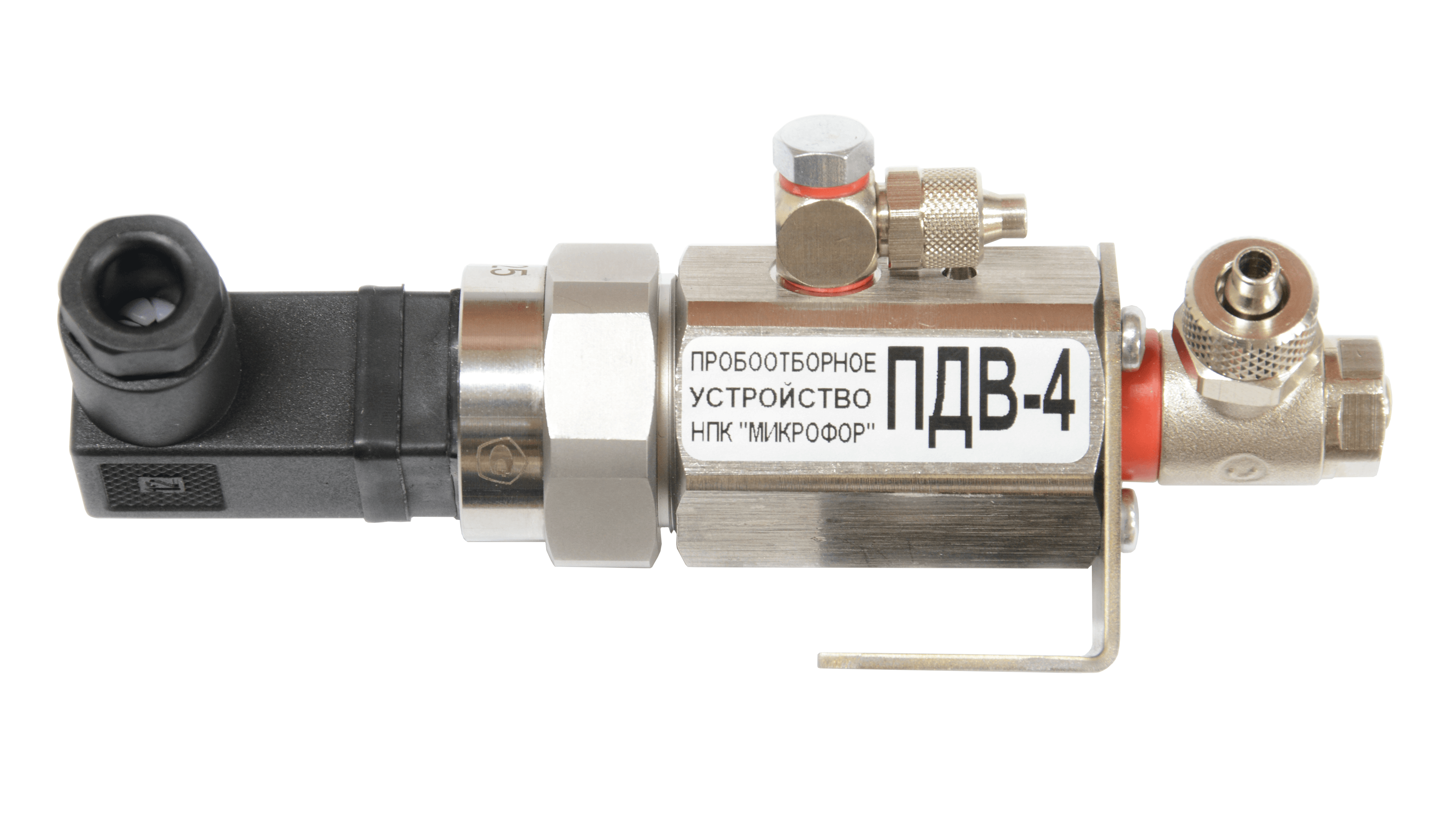

Совместим с пробоотборными устройствами:
- ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А,

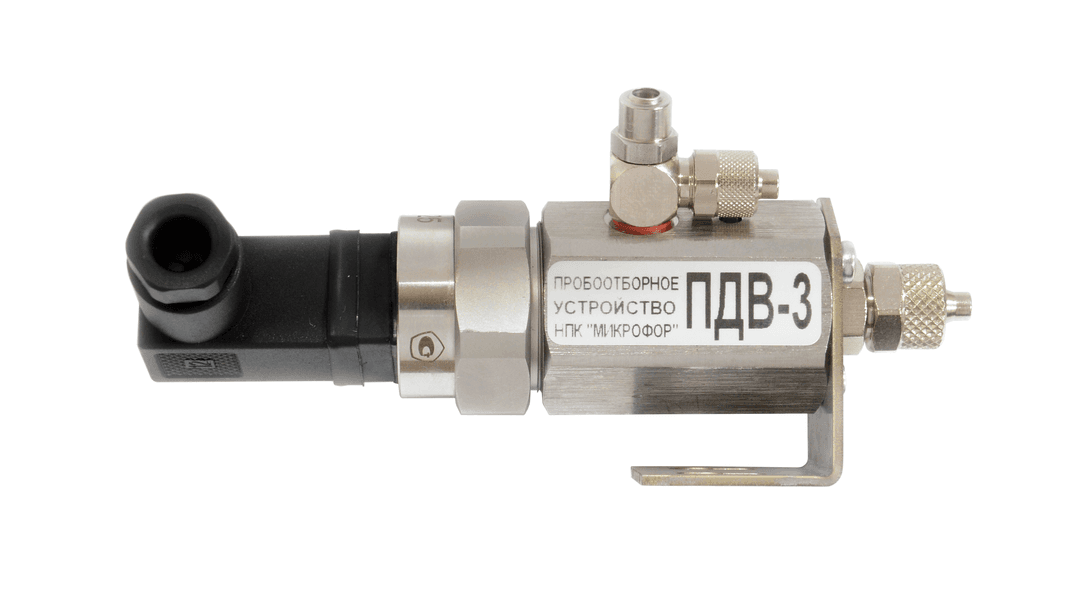

- ПДВ-3-М-Р-А,
- (кроме работы с блоком индикации ИВА-6АР) ПДВ-8-М-Р-А,
- ПДВ-6-М-3МПа-Р-А-Ф, ПДВ-6-М-10МПа-Р-А-Ф, ПДВ-6-М-30МПа-Р-А-Ф,
- ПДВ-7-М-3МПа-Р-А-Ф, ПДВ-7-М-10МПа-Р-А-Ф, ПДВ-7-М-30МПа-Р-А-Ф
| Диапазон измерений температуры точки инея, °С | |
| при температуре анализируемого газа (Тг) 4 °C и ниже | от -80 до (Tг - 4) |
| при температуре анализируемого газа выше 4 °C | от -80 до 0 |
| Диапазон индикации температуры точки инея, °С | от -100 до 0 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки инея, °С | ±2 |
| Установочная резьба | М20×1,5 |
| Максимальное рабочее давление для погружной части, МПа | 30 |
| Температура окружающей среды и анализируемого газа, °С | от -40 до +60 |
| Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более | 5 |
| Напряжение питания постоянного тока, В | от 5,6 до 15 |
| Потребляемый ток, мА | не более 5 |
| Габаритные размеры, мм | 30×30×120 |
| Масса преобразователя, кг | не более 0,5 |
| Межповерочный интервал, мес | 12 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ДТР-3-СМ-М | 1 |
| 2 | Транспортный колпачок М20×1,5 с осушителем | 1 |
| 3 | Кольцо уплотнительное фторопластовое 19×12×2 | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Свидетельство о поверке на бумажном носителе | 1 |
| 6 | Упаковка | 1 |
Руководство по эксплуатации на ПО SensNet

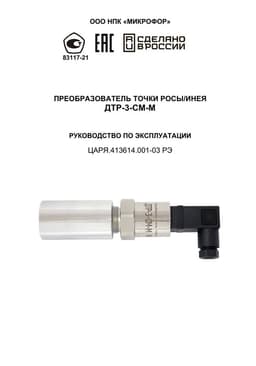

Руководство по эксплуатации на ДТР-3-СМ-М

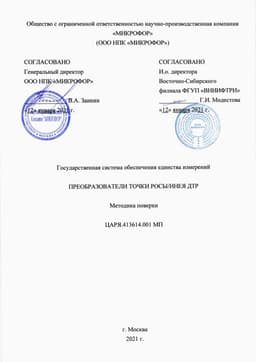

Методика поверки на Преобразователи ДТР
Чертеж для изготовления камеры проточной М20х1,5
Чертеж для изготовления кольца уплотнительного для М20х1,5Описание
