Преобразователь интерфейса ПИТ20
Код товара: 1759
Цена по запросу
Основные особенности:
- 2 активных токовых выхода 4...20 мА (не токовая петля);
- устанавливается на стандартную DIN-рейку;
- настройка токовых выходов осуществляется с помощью комплектного USB-кабеля;
- на каждый токовый выход может быть выведен любой из следующих параметров (в зависимости от модификации подключенного преобразователя):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м3),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см2).
* - преобразователь ДТР должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8
Подключаемые преобразователи:
- ДТР-1-СМ
- ДТР-1-СМ с ПДВ-8-Р-Б или ПДВ-8-Р-А
- ДТР-1-СМ-М
- ДТР-1-СМ-М с ПДВ-8-М-Р-Б или ПДВ-8-М-Р-А
- ДТР-2-СМ
- ДТР-2-СМ с ПДВ-8-Р-А
- ДТР-3-СМ-М
- ДТР-3-СМ-М с ПДВ-8-М-Р-А
- ДТР-4-СМ
| Габаритные размеры, мм, не более | 70×150×20 |
| Масса, кг, не более | 0,5 |
| Интервал обновления значения выходного тока, с | до 4 |
| Напряжение питания, В | 11...27 |
| Потребляемый ток без электрической нагрузки на выходе, мА не более | 5 |
| Максимальное сопротивление нагрузки, Ом, не более | 50(Uп-8) (1) |
| Диапазон температур эксплуатации | от 0 до 50 °С |
| Межповерочный интервал, мес | 12 |
(1) - Uп - напряжение питания преобразователя, В
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ПИТ20 | 1 |
| 2 | Соединительный кабель | 1 |
| 3 | USB-кабель типа A-B | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Свидетельство о поверке на бумажном носителе | 1 |
| 6 | Упаковка | 1 |

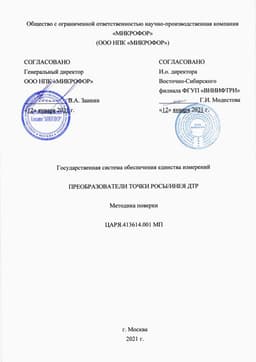

Методика поверки на Преобразователи ДТР

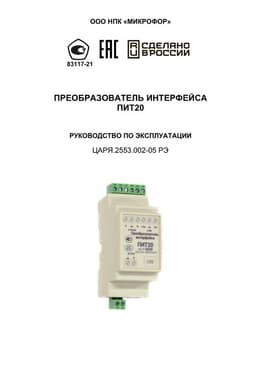

Руководство по эксплуатации на ПИТ20Описание
Основные особенности:
- 2 активных токовых выхода 4...20 мА (не токовая петля);
- устанавливается на стандартную DIN-рейку;
- настройка токовых выходов осуществляется с помощью комплектного USB-кабеля;
- на каждый токовый выход может быть выведен любой из следующих параметров (в зависимости от модификации подключенного преобразователя):
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м3),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см2).
* - преобразователь ДТР должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8
Подключаемые преобразователи:
- ДТР-1-СМ
- ДТР-1-СМ с ПДВ-8-Р-Б или ПДВ-8-Р-А
- ДТР-1-СМ-М
- ДТР-1-СМ-М с ПДВ-8-М-Р-Б или ПДВ-8-М-Р-А
- ДТР-2-СМ
- ДТР-2-СМ с ПДВ-8-Р-А
- ДТР-3-СМ-М
- ДТР-3-СМ-М с ПДВ-8-М-Р-А
- ДТР-4-СМ
Характеристики
| Габаритные размеры, мм, не более | 70×150×20 |
| Масса, кг, не более | 0,5 |
| Интервал обновления значения выходного тока, с | до 4 |
| Напряжение питания, В | 11...27 |
| Потребляемый ток без электрической нагрузки на выходе, мА не более | 5 |
| Максимальное сопротивление нагрузки, Ом, не более | 50(Uп-8) (1) |
| Диапазон температур эксплуатации | от 0 до 50 °С |
| Межповерочный интервал, мес | 12 |
(1) - Uп - напряжение питания преобразователя, В
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Преобразователь ПИТ20 | 1 |
| 2 | Соединительный кабель | 1 |
| 3 | USB-кабель типа A-B | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Свидетельство о поверке на бумажном носителе | 1 |
| 6 | Упаковка | 1 |
Доп. комплектация
Документы
Методика поверки на Преобразователи ДТРРуководство по эксплуатации на ПИТ20
