Позиционирующая насадка «Z-359» к динамическим твердомерам ТКМ-359 Машпроект

Позиционирующая насадка «Z-359» обеспечивает устойчивое перпендикулярное положение датчика на цилиндрических и криволинейных поверхностях, облегчая работу оператора.

Сохранение перпендикулярности датчика к контролируемой поверхности — одно из основных условий для получения корректных результатов измерений твердости.

Насадка «Z-359» предназначена для позиционирования динамических датчиков:

• тип “D” (со встроенным соединительным кабелем)
• тип “E”(со встроенным соединительным кабелем)
• тип “D” с разъемом
• тип “E” с разъемом

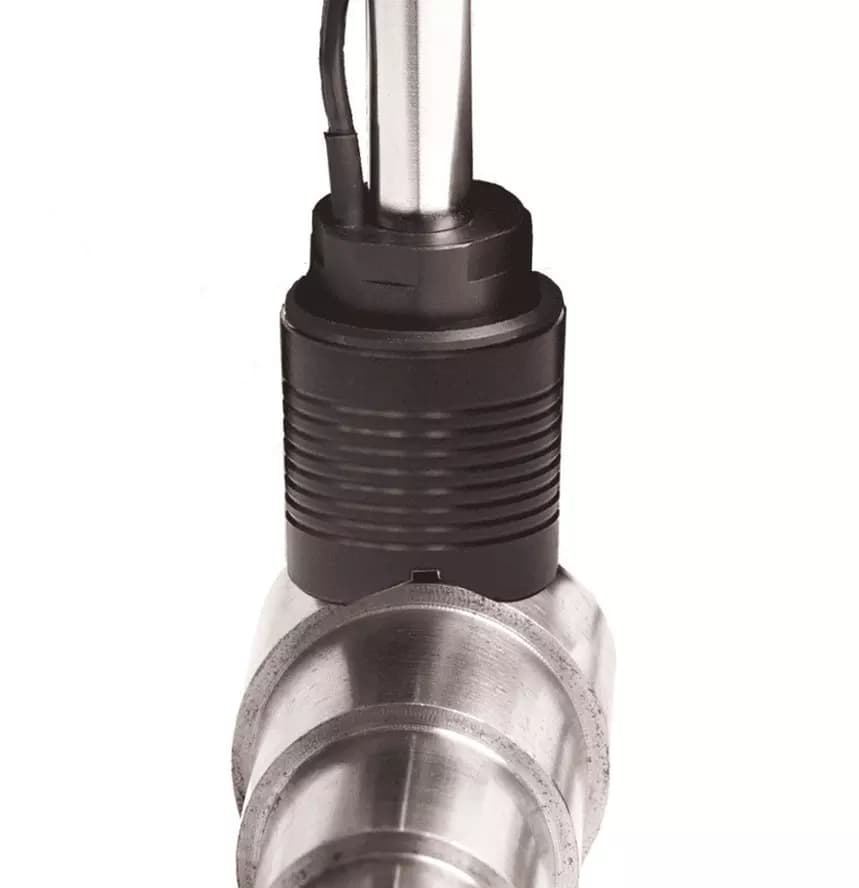

Насадка позволяет надежно фиксировать датчик на криволинейных или цилиндрических поверхностях изделий с диаметром от 18 мм.

Насадка входит в комплекты поставок твердомера ТКМ-359C “Специальный”, и “Максимум”
Также её можно купить отдельно.

Эксплуатация:

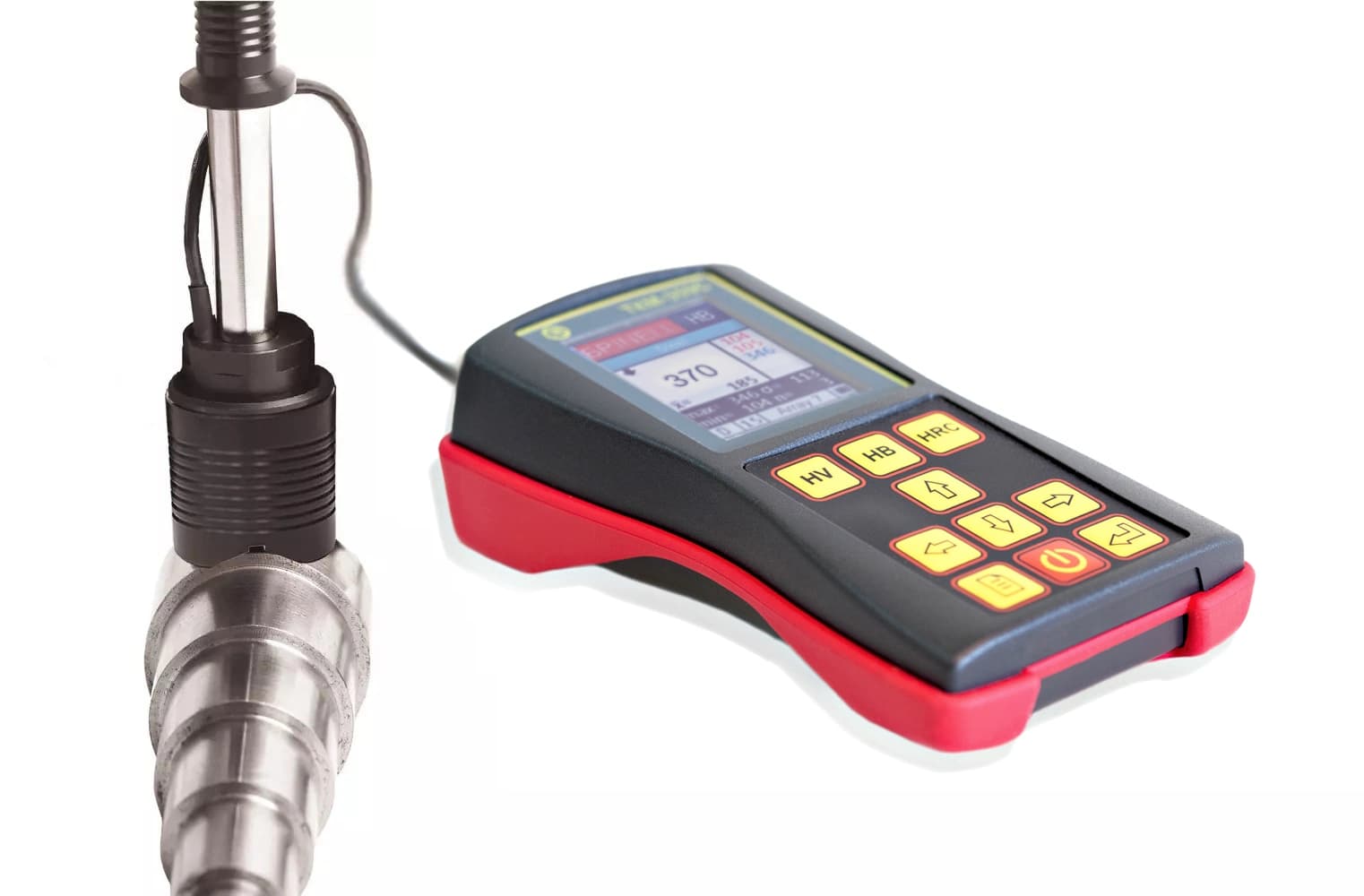

Позиционирующая насадка «Z-359» облегчает выполнение измерений твердости динамическим методом на металлических изделиях, которые имеют сложную поверхность — криволинейную или цилиндрическую — диаметром от 18 мм.

Подготовка к работе:

1. скрутить опорную шайбу с динамического датчика (типы «D», «E» и типы «D», «E» с разъемом),
2. на резьбу датчика накрутить насадку,
3. опереть датчик с насадкой на контролируемый объект,
4. выполнить измерение как обычно.

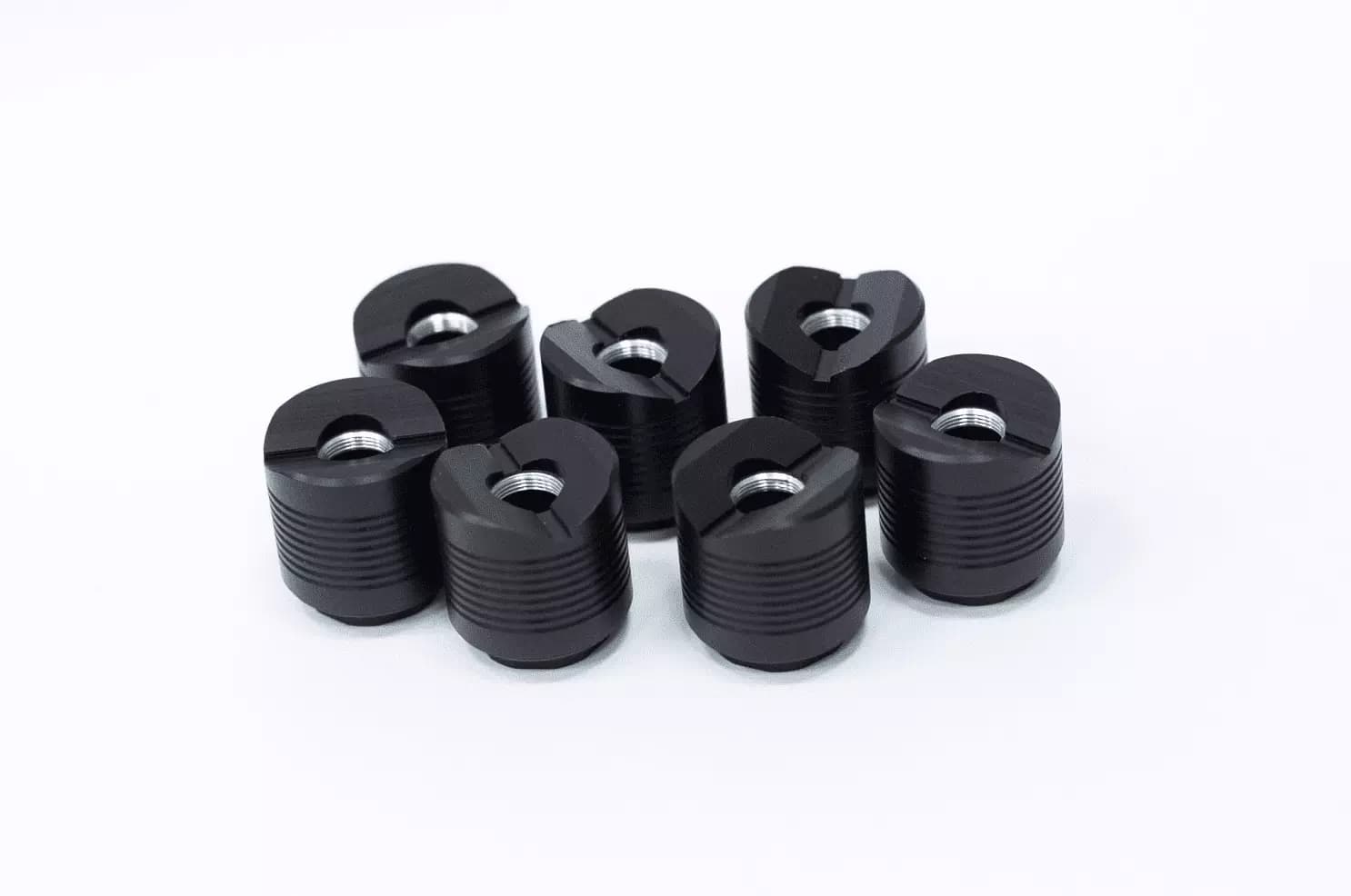

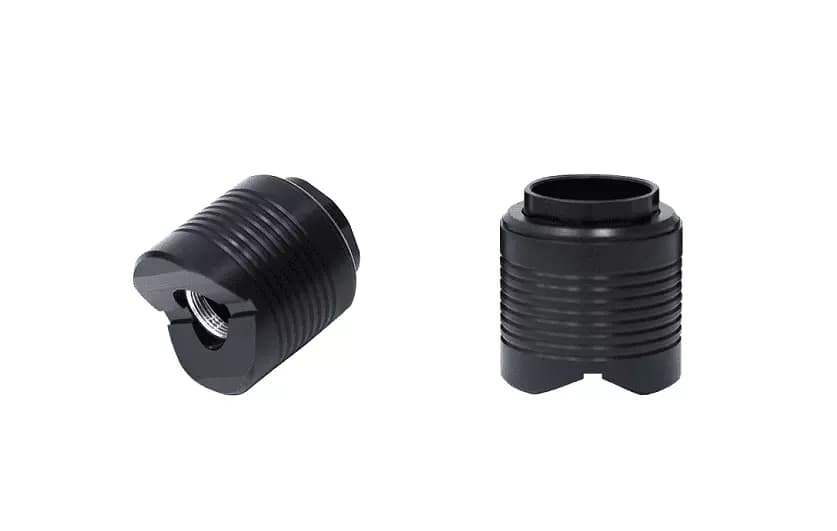

Дополнительная насадка «Z-359» состоит из двух основных частей:

1. шайбы с профильной поверхностью для обеспечения устойчивого позиционирования датчика на цилиндрических поверхностях диаметром от 18 мм;
2. пружинного устройства для прижатия датчика к контролируемой поверхности.

Основной материал насадки — черный полиацеталь – это термопластичный полимер, который обладает высоким уровнем твердости и упругости, что обеспечивает устойчивость к нагрузкам и износостойкость.
