Плотномеры грунтов динамические ПДУ-МГ4, ПДУ-МГ4.01
Код товара: 581
Цена по запросу
Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
| Наименование характеристик | ПДУ-МГ4 «Удар» | ПДУ-МГ4.01 «Удар» |
| Диапазон измерения модуля упругости, МН/м2 | 5…370 | 5…300 |
| Диапазон измерения силы, кН | 0,1…19 | 0,1…10 |
| Пределы допускаемой абсолютной погрешности измерения силы, Н, не более, где F-измеренная сила, H | ±(0,01F+20) | |
| Диапазон измерений перемещения штампа, мкм | 50...9999 | |
| Пределы абсолютной погрешности измерения перемещения штампа, мкм, где L – измеренные перемещения | ±(0,03L+10) | |
| Высота падения груза, м | 0,85 | 0,85 |
| Диаметр плиты динамического нагружения, мм | 300 | 200 |
| Напряжение питания, В | 3 (2 элемента АА(LR6)) | |
| Габаритные размеры, (высота), м, не более | 1,3 | |
| Габаритные размеры в упаковке (два места для транс. комп.), мм | 1380х150х160 420х320х180 | 1320х160х160 320х220х160 |
| Масса, кг, не более | 30,5 | 16 |
| Масса в упаковке (два места для транс. комп.), кг | 24,8 17,3 | |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Нагрузочное устройство (НУ) | 1 |
| 3 | Плита динамического нагружения (ПДН) | 1 |
| 4 | Кабель (ПДН – электронный блок) | 1 |
| 5 | Стакан (приспособление для калибровки акселерометра) | 1 |
| 6 | Кабель (удлинитель) акселерометра | 1 |
| 7 | Кабель интерфейса USB | 1 |
| 8 | Программное обеспечение | 1 |
| 9 | Руководство по эксплуатации (содержащее раздел «Методика поверки») | 1 |
| 10 | Футляр для НУ | 1 |
| 11 | Футляр для ПДН | 1 |

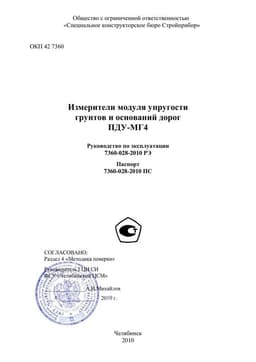

Руководство по эксплуатации (инструкция) ПДУ-МГ4, ПДУ-МГ4.01Описание
Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Характеристики
| Наименование характеристик | ПДУ-МГ4 «Удар» | ПДУ-МГ4.01 «Удар» |
| Диапазон измерения модуля упругости, МН/м2 | 5…370 | 5…300 |
| Диапазон измерения силы, кН | 0,1…19 | 0,1…10 |
| Пределы допускаемой абсолютной погрешности измерения силы, Н, не более, где F-измеренная сила, H | ±(0,01F+20) | |
| Диапазон измерений перемещения штампа, мкм | 50...9999 | |
| Пределы абсолютной погрешности измерения перемещения штампа, мкм, где L – измеренные перемещения | ±(0,03L+10) | |
| Высота падения груза, м | 0,85 | 0,85 |
| Диаметр плиты динамического нагружения, мм | 300 | 200 |
| Напряжение питания, В | 3 (2 элемента АА(LR6)) | |
| Габаритные размеры, (высота), м, не более | 1,3 | |
| Габаритные размеры в упаковке (два места для транс. комп.), мм | 1380х150х160 420х320х180 | 1320х160х160 320х220х160 |
| Масса, кг, не более | 30,5 | 16 |
| Масса в упаковке (два места для транс. комп.), кг | 24,8 17,3 | |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 |
| 2 | Нагрузочное устройство (НУ) | 1 |
| 3 | Плита динамического нагружения (ПДН) | 1 |
| 4 | Кабель (ПДН – электронный блок) | 1 |
| 5 | Стакан (приспособление для калибровки акселерометра) | 1 |
| 6 | Кабель (удлинитель) акселерометра | 1 |
| 7 | Кабель интерфейса USB | 1 |
| 8 | Программное обеспечение | 1 |
| 9 | Руководство по эксплуатации (содержащее раздел «Методика поверки») | 1 |
| 10 | Футляр для НУ | 1 |
| 11 | Футляр для ПДН | 1 |

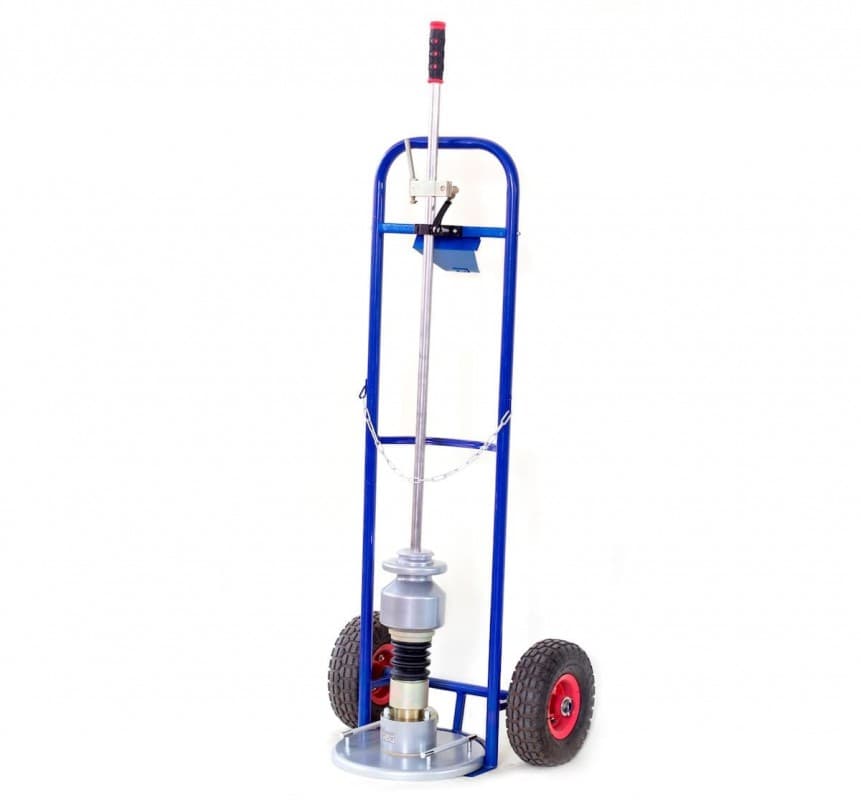

Доп. комплектация
Документы
Руководство по эксплуатации (инструкция) ПДУ-МГ4, ПДУ-МГ4.01
