ПКР-2М прибор контроля устройств РПН трансформаторов
Код товара: 137
Цена по запросу

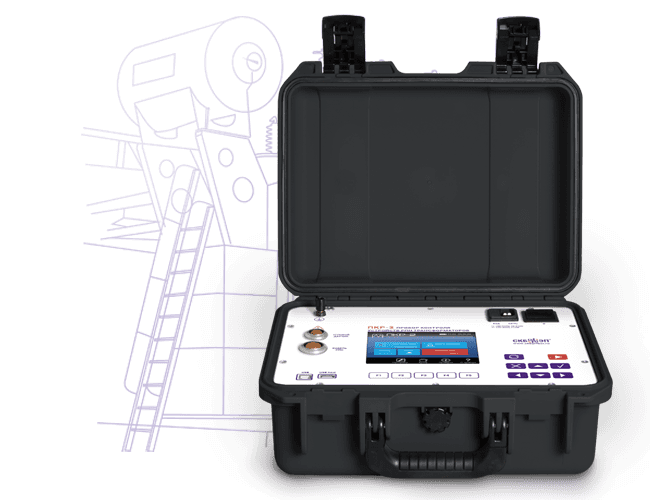

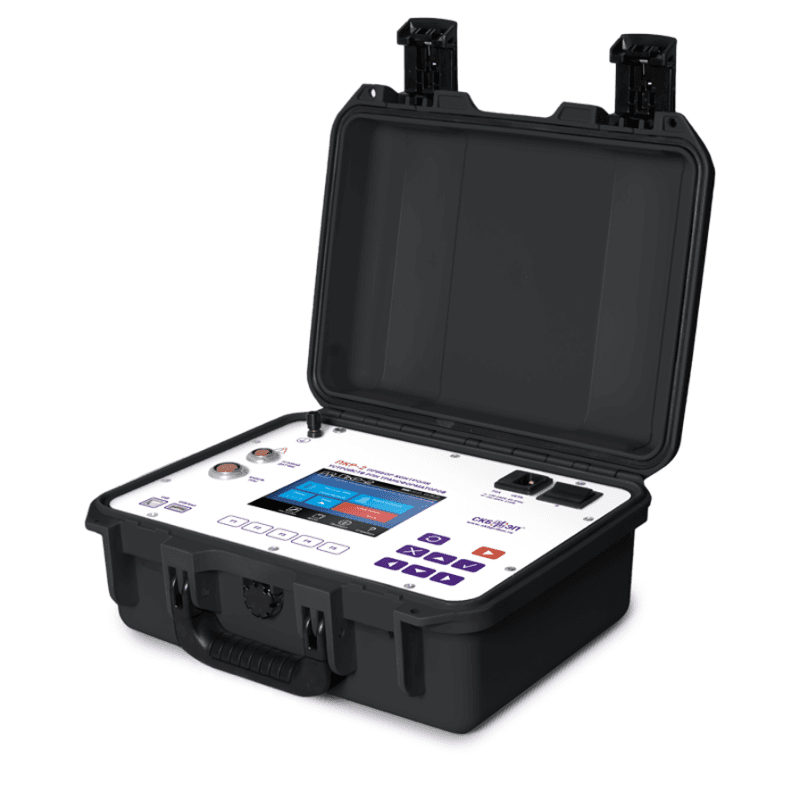

Прибор контроля устройств РПН трансформаторов ПКР-2М
ПКР-2М – прибор контроля устройств РПН, производимый ООО «СКБ ЭП». Прибор внесён в Госреестр средств измерений Республики Казахстан.
Предусмотрено два основных режима работы ПКР-2М:
- разборной проверки – для диагностики резисторных и реакторных устройств регулирования под нагрузкой;
- безразборной проверки – для диагностики резисторных устройств РПН.
Безразборный метод выгоден тем, что не требуется вскрывать бак проверяемого устройства РПН и сливать масло. В результате экономится рабочее время.
Безразборный метод позволяет не только установить исправность или неисправность устройств, но и, на основе диаграммы, оценить вероятность поломки, принять решение о необходимости ремонта. Этим методом проверяют состояние токоограничивающих резисторов, контактов (главных и дугогасительных). При тестировании прибор ПКР-2М автоматически подстраивается к параметрам аппаратуры конкретного типа, не нужно каждый раз вводить значения сопротивлений токоограничивающих резисторов.
Результаты измерений отображаются на цветном экране в табличном и графическом виде. К примеру, используя прибор, получают:
- круговые диаграммы всех типов устройств РПН,
- осциллограммы переключений контакторов резисторных устройств РПН.
Показания прибора хранятся в памяти Их можно передать на компьютер при помощи кабеля или внешнего флеш-накопителя.
Прибор ПКР-2М питается от аккумулятора, заряда которого хватает на 2–16 часов работы (в зависимости от интенсивности проведения измерений).
Основные технические характеристики прибора ПКР-2М
Характеристики | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10 -4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Время работы от встроенного аккумулятора в смешанном режиме (работа/ожидание), ч | 2 ÷ 16 |
| Время заряда аккумулятора от полного разряда до полного заряда, ч. | 2,5 |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации, ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 6,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
| Параметр | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10-4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации,ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 5,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 |  Измерительный блок ПКР-2М 035.00.00.000-1 | 1 |
| 2 |  Кабель измерительный с соединителем и контактными зажимами 035.34.00.000 035.34.00.000-01 035.34.00.000-02 035.39.00.000 | 1 |
| 3 |  Кабель закорачивания 035.31.00.000 | 1 |
| 4 |  Датчик углового перемещения ДП22 035.26.00.000 | 1 |

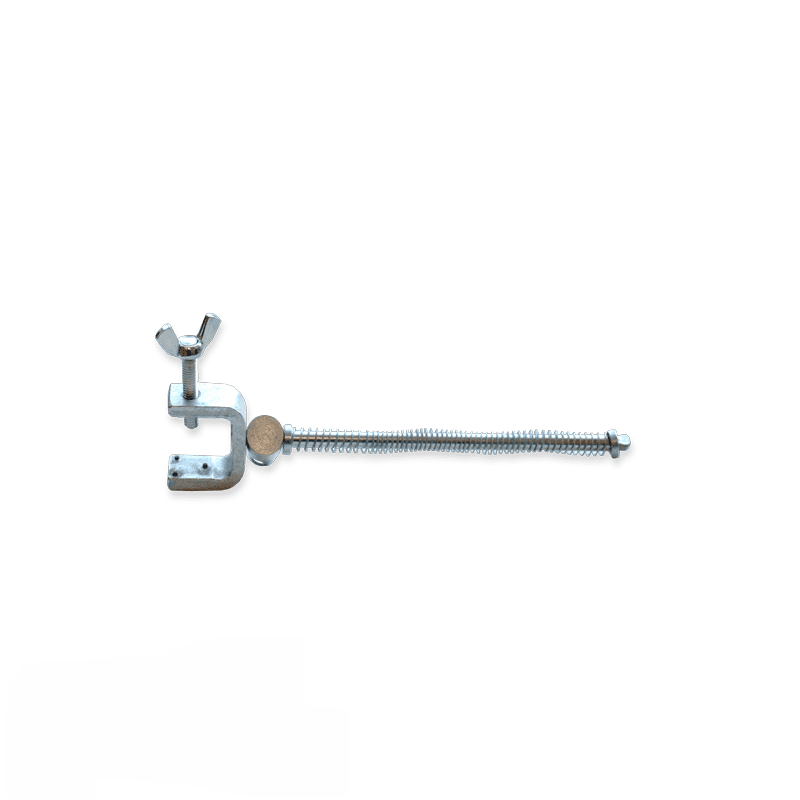

| 5 |  Струбцина 035.30.00.000 | 1 |

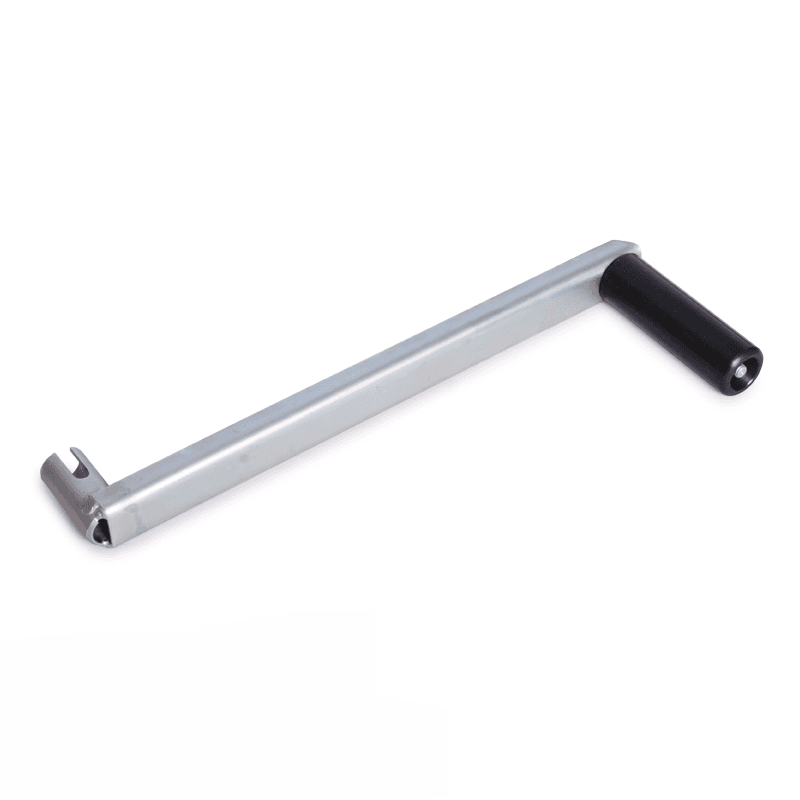

| 6 |  Ручка 028.25.02.000 | 1 |

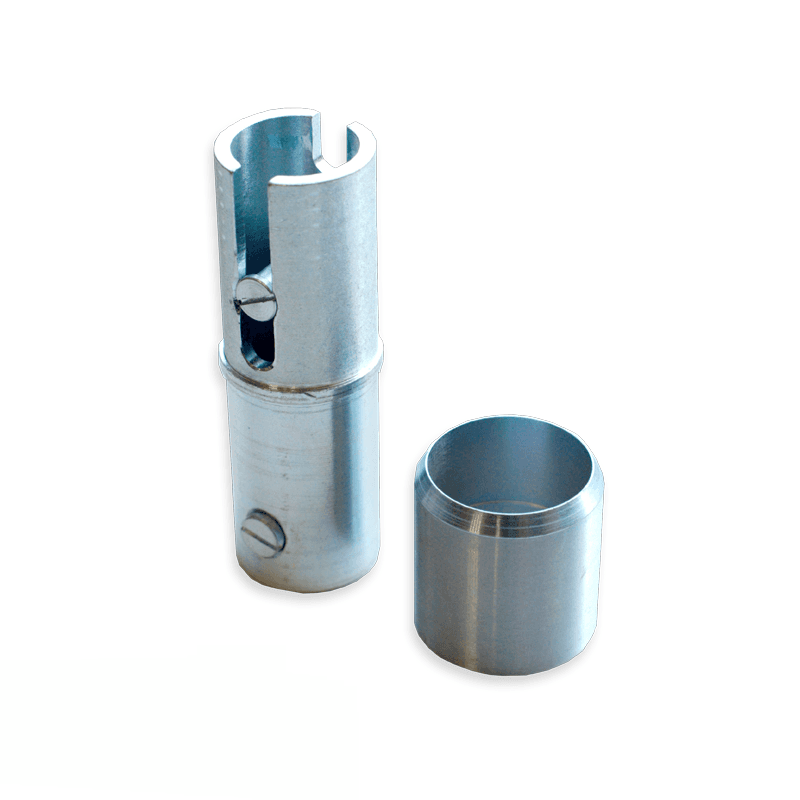

| 7 |  Ось №10 совместно со втулкой 035.25.00.000 028.25.01.008 | 1 |
| 8 |  Кабель сетевой 018.09.00.0000 | 1 |

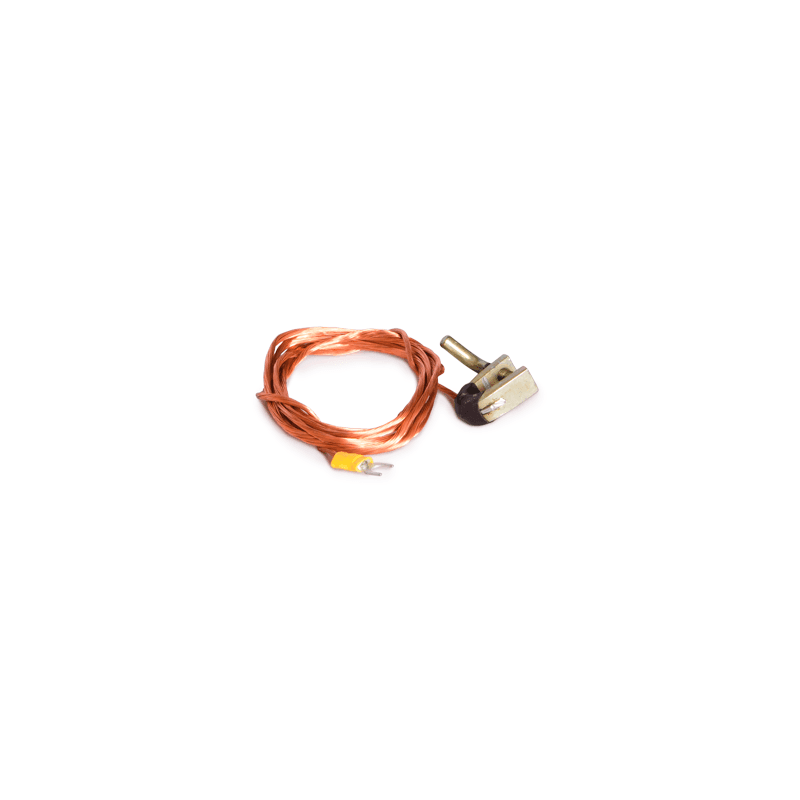

| 9 |  Провод заземления 010.01.00.000 | 1 |

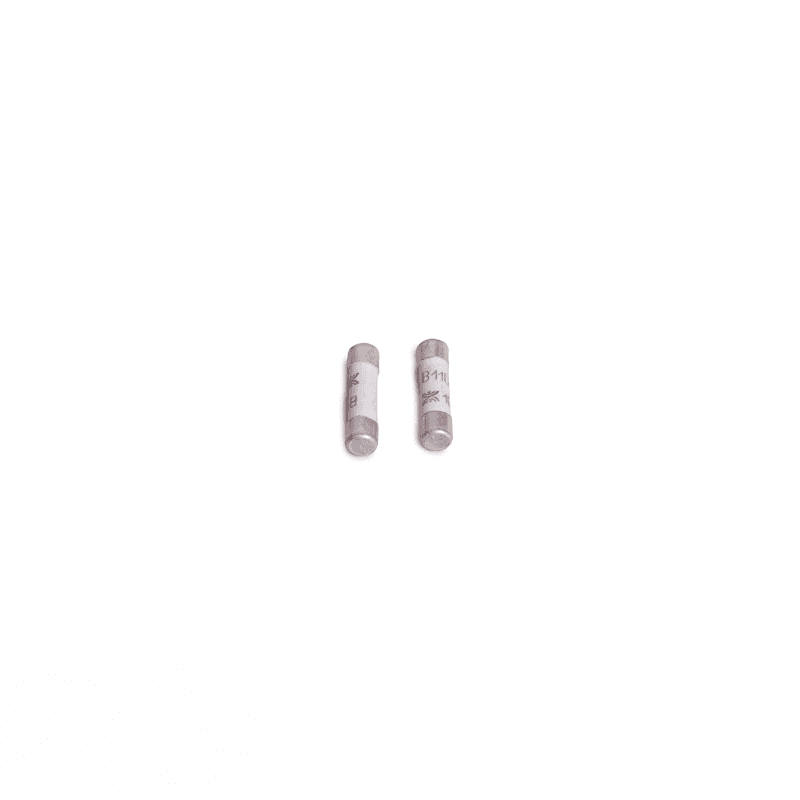

| 10 |  Предохранитель ВП2Б-1В-2А (2 шт.) | 1 |

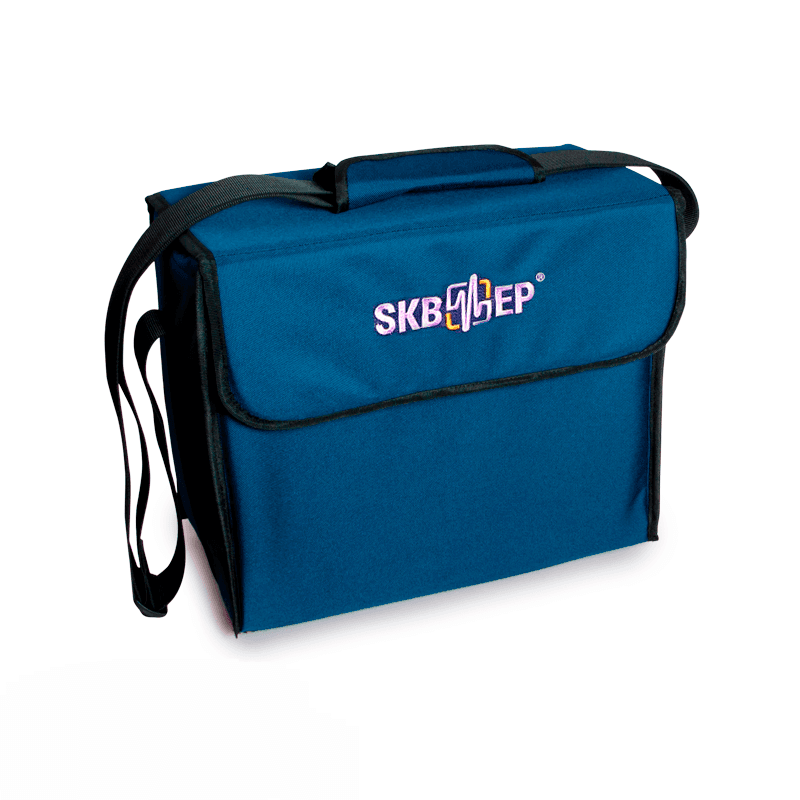

| 11 |  Сумка для переноски кабелей и комплектующих 126.06.00.000 | 1 |
Добавочный резистор СКБ ЭП
Цена по запросу
Код товара:31
Комплект контактных щупов и специальная сумка СКБ ЭП
Цена по запросу
Код товара:141
Оси для фиксации датчика ДП22 на выходном валу СКБ ЭП
Цена по запросу
Код товара:142
Кабель USB 2.0 A-B СКБ ЭП
Цена по запросу
Код товара:143
Штанга-манипулятор СКБ ЭП
Цена по запросу
Код товара:133
Кабель закорачивания и соединения обмоток ВН и НН 041.23.00.000 СКБ ЭП
Цена по запросу
Код товара:29
Кабель измерительный DRM СКБ ЭП
Цена по запросу
Код товара:139
Описание
Прибор контроля устройств РПН трансформаторов ПКР-2М
ПКР-2М – прибор контроля устройств РПН, производимый ООО «СКБ ЭП». Прибор внесён в Госреестр средств измерений Республики Казахстан.
Предусмотрено два основных режима работы ПКР-2М:
- разборной проверки – для диагностики резисторных и реакторных устройств регулирования под нагрузкой;
- безразборной проверки – для диагностики резисторных устройств РПН.
Безразборный метод выгоден тем, что не требуется вскрывать бак проверяемого устройства РПН и сливать масло. В результате экономится рабочее время.
Безразборный метод позволяет не только установить исправность или неисправность устройств, но и, на основе диаграммы, оценить вероятность поломки, принять решение о необходимости ремонта. Этим методом проверяют состояние токоограничивающих резисторов, контактов (главных и дугогасительных). При тестировании прибор ПКР-2М автоматически подстраивается к параметрам аппаратуры конкретного типа, не нужно каждый раз вводить значения сопротивлений токоограничивающих резисторов.
Результаты измерений отображаются на цветном экране в табличном и графическом виде. К примеру, используя прибор, получают:
- круговые диаграммы всех типов устройств РПН,
- осциллограммы переключений контакторов резисторных устройств РПН.
Показания прибора хранятся в памяти Их можно передать на компьютер при помощи кабеля или внешнего флеш-накопителя.
Прибор ПКР-2М питается от аккумулятора, заряда которого хватает на 2–16 часов работы (в зависимости от интенсивности проведения измерений).
Основные технические характеристики прибора ПКР-2М
Характеристики | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10 -4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Время работы от встроенного аккумулятора в смешанном режиме (работа/ожидание), ч | 2 ÷ 16 |
| Время заряда аккумулятора от полного разряда до полного заряда, ч. | 2,5 |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации, ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 6,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
Характеристики
| Параметр | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10-4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации,ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 5,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измерительный блок ПКР-2М 035.00.00.000-1 | 1 |
| 2 | Кабель измерительный с соединителем и контактными зажимами 035.34.00.000 035.34.00.000-01 035.34.00.000-02 035.39.00.000 | 1 |
| 3 | Кабель закорачивания 035.31.00.000 | 1 |
| 4 | Датчик углового перемещения ДП22 035.26.00.000 | 1 |
| 5 | Струбцина 035.30.00.000 | 1 |
| 6 | Ручка 028.25.02.000 | 1 |
| 7 | Ось №10 совместно со втулкой 035.25.00.000 028.25.01.008 | 1 |
| 8 | Кабель сетевой 018.09.00.0000 | 1 |
| 9 | Провод заземления 010.01.00.000 | 1 |
| 10 | Предохранитель ВП2Б-1В-2А (2 шт.) | 1 |
| 11 | Сумка для переноски кабелей и комплектующих 126.06.00.000 | 1 |
