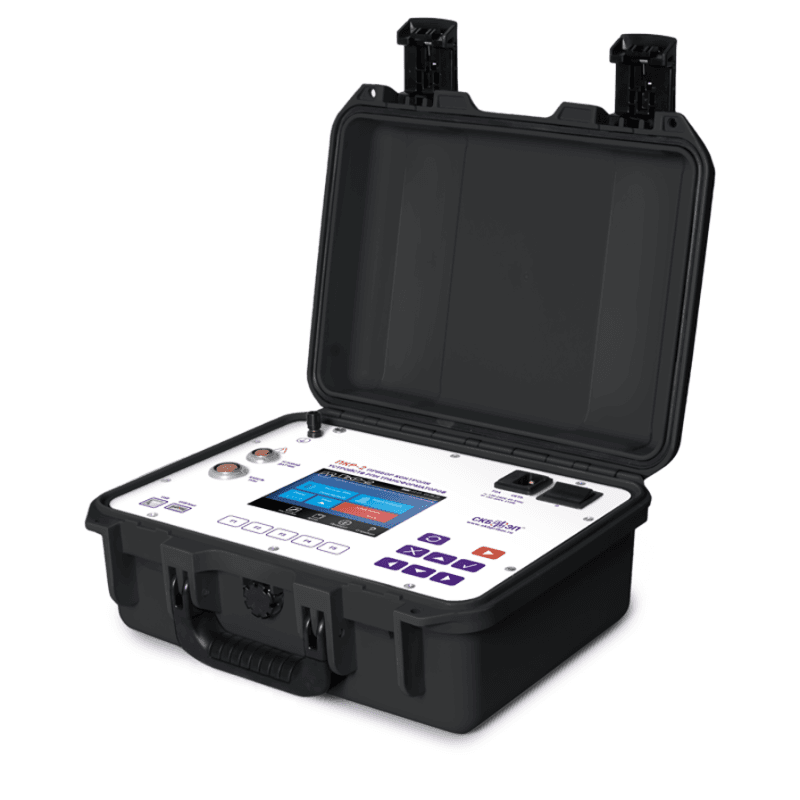

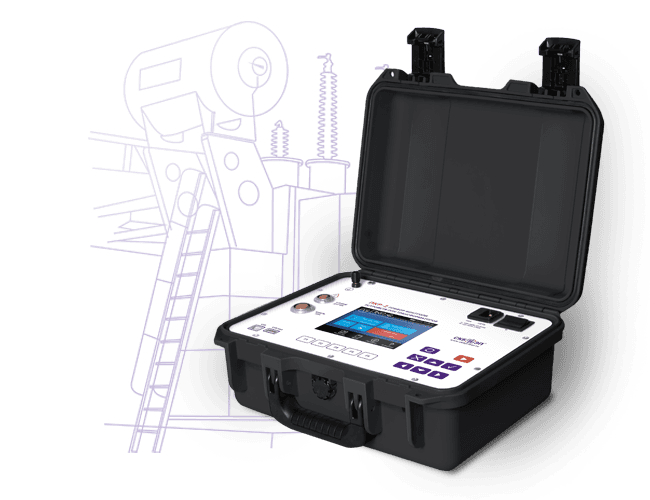

ПКР-2 прибор контроля устройств РПН трансформаторов
Код товара: 136
Цена по запросу
ПКР-2 - прибор контроля уcтройств РПН трансформаторов (УЗО) устройств защитного отключения
Прибор ПКР-2 предназначен для проверки технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне его.
Основные функции прибора:
- Снятие круговых диаграмм РПН реакторного типа;
- Снятие круговых диаграмм РПН резисторного типа;
- Снятие осциллограммы переключения контактора резисторных устройств РПН;
- Построение таблицы количества оборотов вала привода в моменты переключения контактов контактора, избирателя и предизбирателя.
- Проверка устройств РПН в статическом режиме: в замедленном темпе при вращении вала привода рукояткой с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и величин напряжений и токов на них.
Перечисленные характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрали» обмоток, соединенных по схеме «звезда». Характеристики снимаются пофазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».
Функциональные и конструктивные особенности прибора:
- Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически.
- Круговая диаграмма и осциллограмма переключения контактора снимаются одновременно за одно переключение с отвода на отвод.
- Для снятия круговых диаграмм прибор комплектуется датчиком угловых перемещений высокой точности.
- Сопряжение датчика с валами различных приводов обеспечивается набором осей и втулок.
- Специальная фиксация положения датчика существенно уменьшает погрешность измерения угла поворота из-за возможного эксцентриситета вала, осей и втулок.
- Установка датчика, осей и втулок производится без применения какого-либо инструмента простым надеванием на вылет вала.
- Для удобства подключения к некоторым устройствам РПН прибор комплектуется специальными длинными щупами (в этом случае сливать масло из бака контактора необязательно).
- Без контактных щупов подключение к устройству возможно посредством зажимов «крокодил» у измерительных кабелей при частичном сливе масла из бака контактора либо извлечении устройства из бака трансформатора.
- Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем, облегчающим обработку графиков, с высокой яркостью и контрастностью, обеспечивающих хорошую читаемость даже в яркий солнечный день.
- Управление прибором осуществляется как при помощи пленочной клавиатуры кнопок передней панели, так и при помощи виртуальных кнопок сенсорного экрана дисплея, что позволяет значительно ускорить управление, особенно при вводе текстовой информации посредством алфавитно-цифровой клавиатуры на экране.
- Виртуальные кнопки срабатывают как от касания пальцем, так и от касания любым твердым предметом, например, карандашом.
- При повышении температуры электронных компонентов выше +60оС происходит автоматическое отключение электропитания прибора. Повторное включение возможно через 10 минут.
- При отсутствии каких-либо переключений в течение 5 минут прибор автоматически выключает измерительные каналы. Повторное включение возможно сразу же.
Сервисные функции:
- Управление прибором при помощи персонального компьютера. Это позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время, использовать большой дисплей и ПО компьютера при обработке измеренных данных, в частности, оформлять отчет по результатам проверки.
- Сохранение результатов измерений в энергонезависимой памяти прибора или на внешнем Flash-накопителе, а также передача их в компьютер.
- Регулировка подсветки дисплея.
- Сенсорная панель дисплея упрощает и убыстряет взаимодействие пользователя с приборов при обработке характеристик для определения технического состояния РПН
- Непрерывный отсчет календарной даты и времени.
Основные технические характеристики прибора ПКР-2
Характеристики | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10̄-4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации, ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 5,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
| Параметр | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10-4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации,ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 5,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 |  Измерительный блок ПКР-2 035.00.00.000 | 1 |
| 2 |  Кабель измерительный с соединителем и контактными зажимами | 1 |
| 3 |  Кабель закорачивания 035.31.00.000 | 1 |

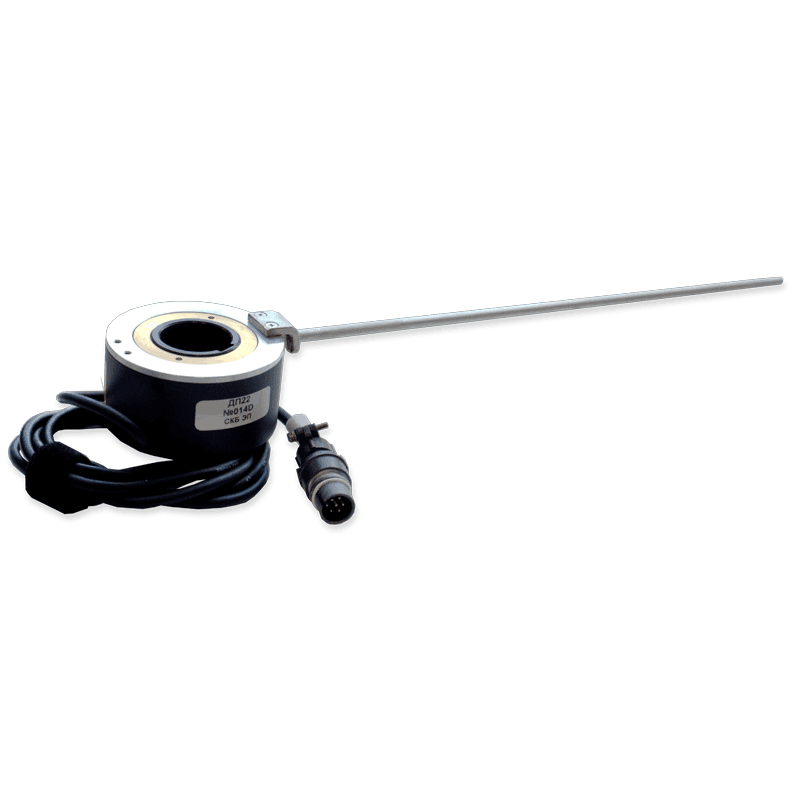

| 4 |  Датчик углового перемещения ДП22 035.26.00.000 | 1 |

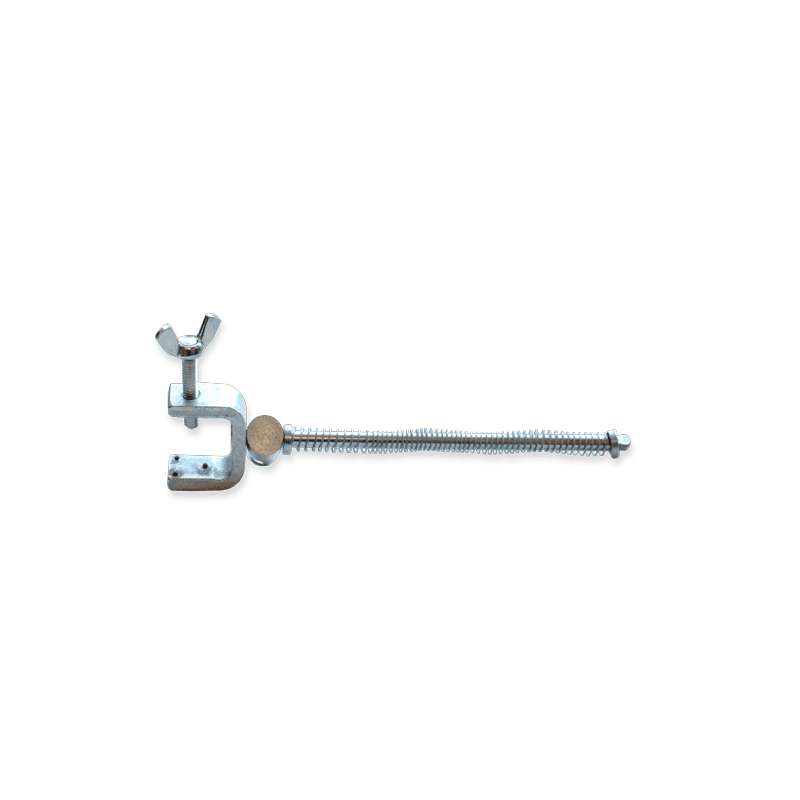

| 5 |  Струбцина 035.30.00.000 | 1 |

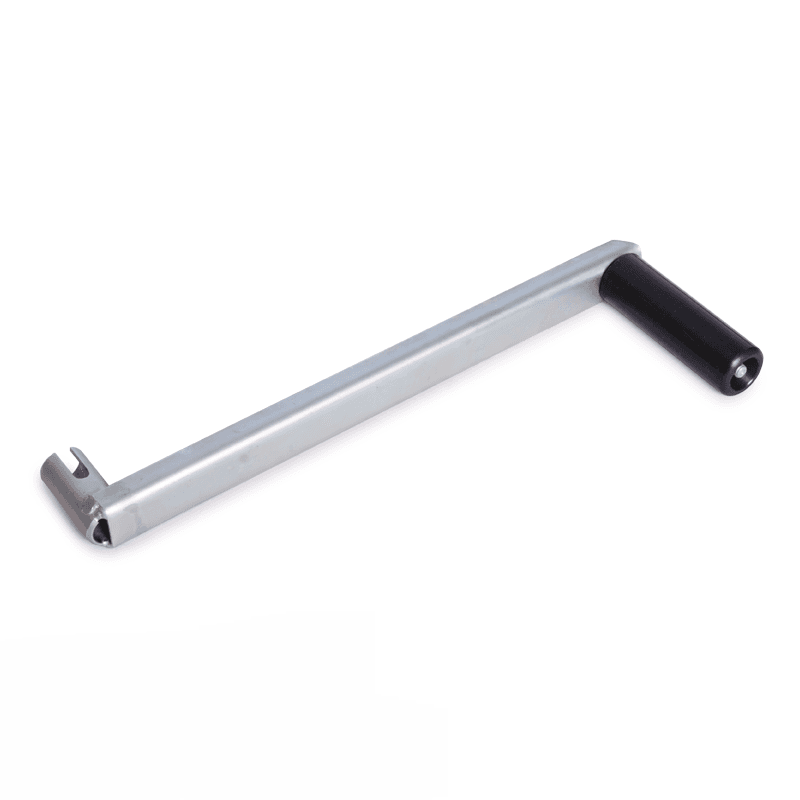

| 6 |  Ручка 028.25.02.000 | 1 |

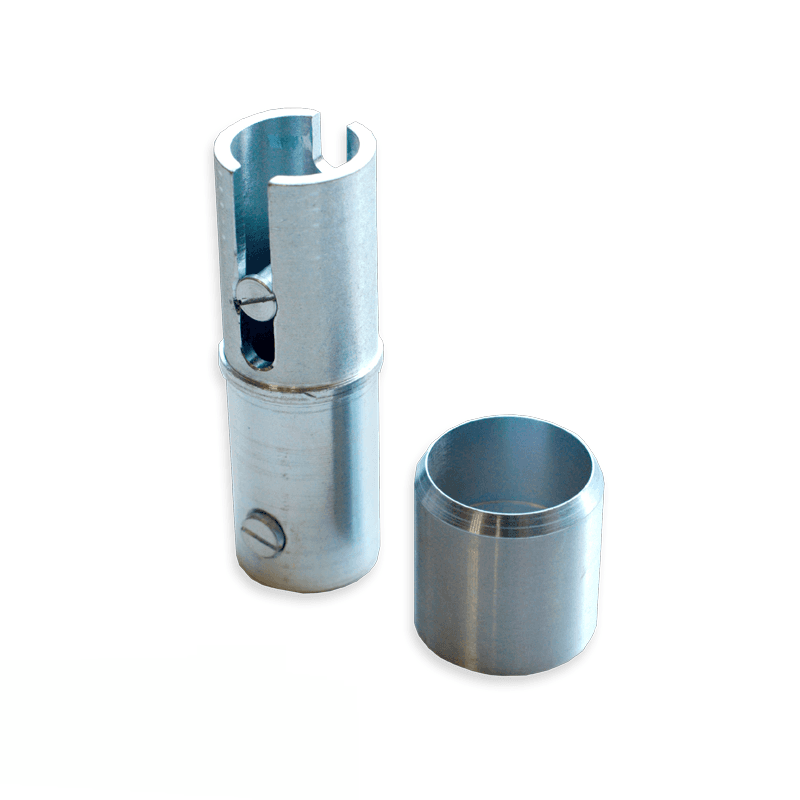

| 7 |  Ось №10 совместно со втулкой 035.25.00.000 028.25.01.008 | 1 |

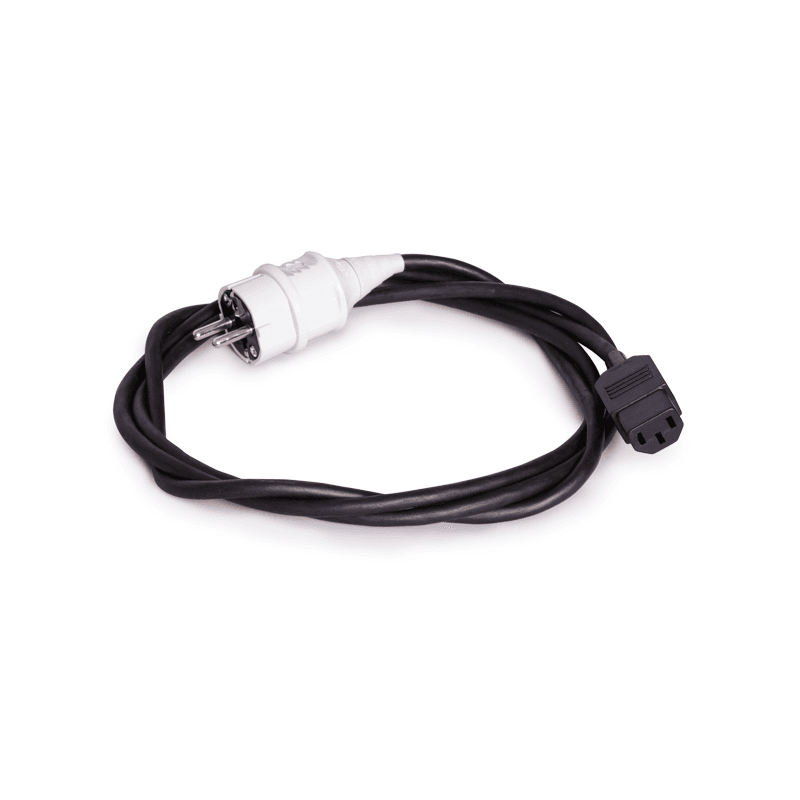

| 8 |  Кабель сетевой 018.09.00.0000 | 1 |

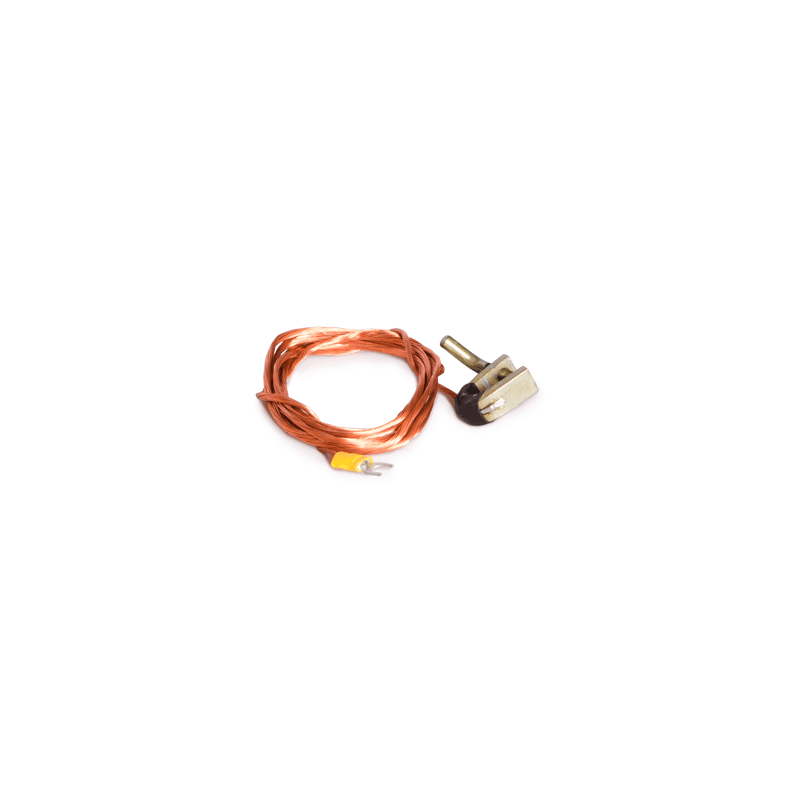

| 9 |  Провод заземления 010.01.00.000 | 1 |

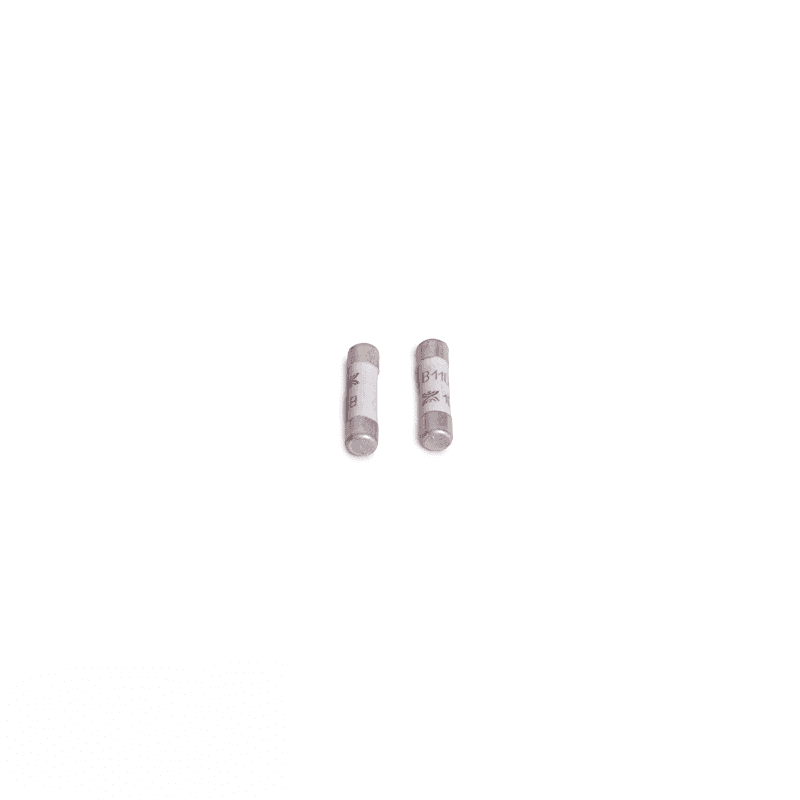

| 10 |  Предохранитель ВП2Б-1В-2А (2 шт.) | 1 |

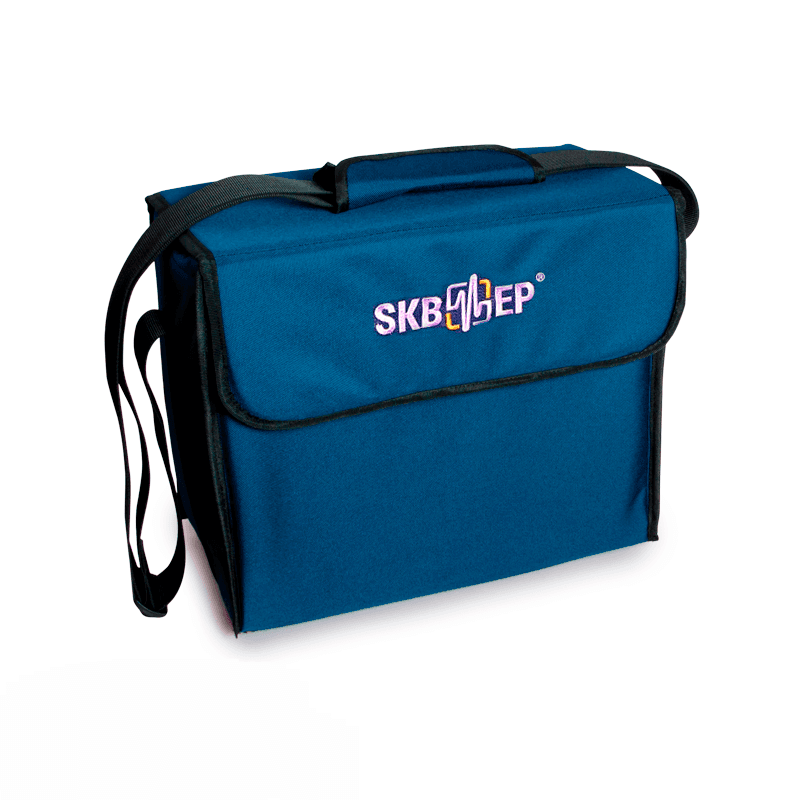

| 11 |  Сумка для переноски кабелей и комплектующих 126.06.00.000 | 1 |
Добавочный резистор СКБ ЭП
Цена по запросу
Код товара:31
Кабель закорачивания СКБ ЭП
Цена по запросу
Код товара:30

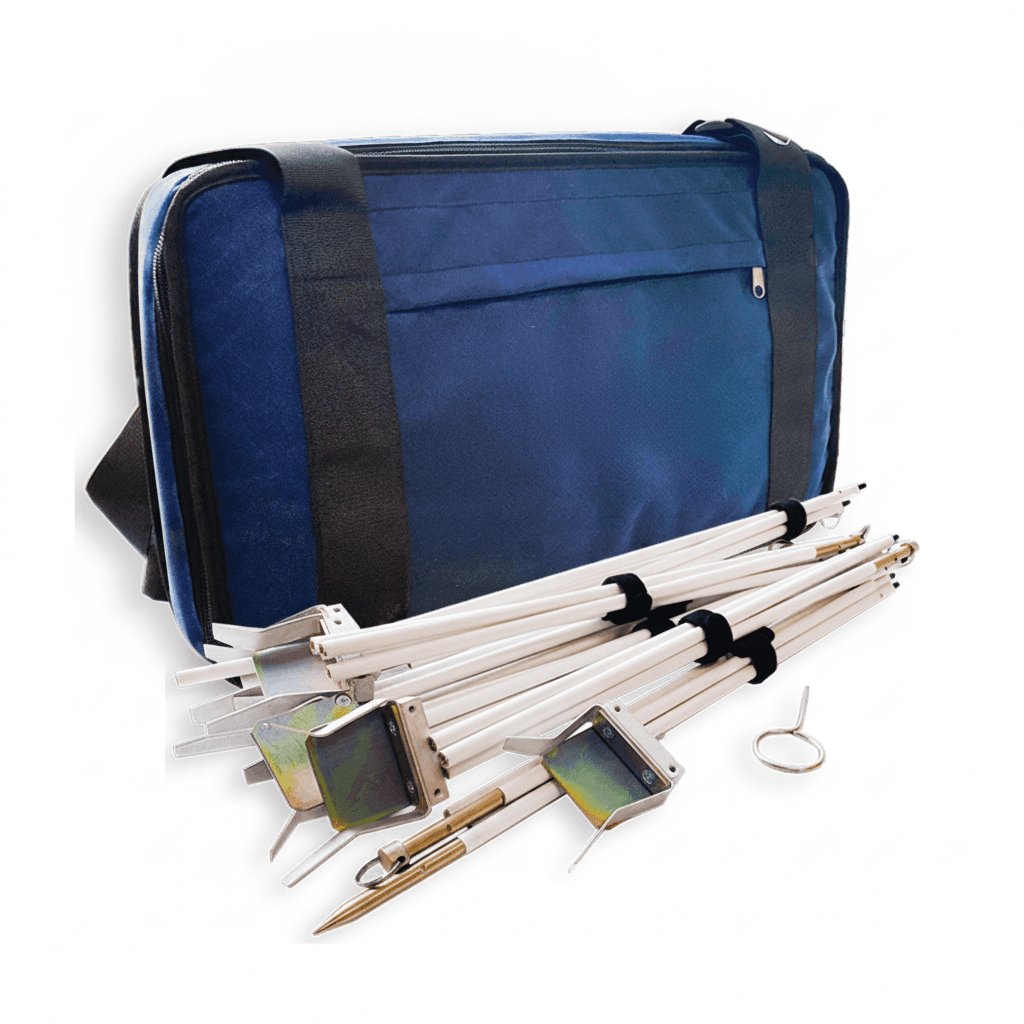

Комплект контактных щупов и специальная сумка СКБ ЭП
Цена по запросу
Код товара:141
Оси для фиксации датчика ДП22 на выходном валу СКБ ЭП
Цена по запросу
Код товара:142
Кабель USB 2.0 A-B СКБ ЭП
Цена по запросу
Код товара:143
ПО на активацию режима DRM СКБ ЭП
Цена по запросу
Код товара:144
Штанга-манипулятор СКБ ЭП
Цена по запросу
Код товара:133

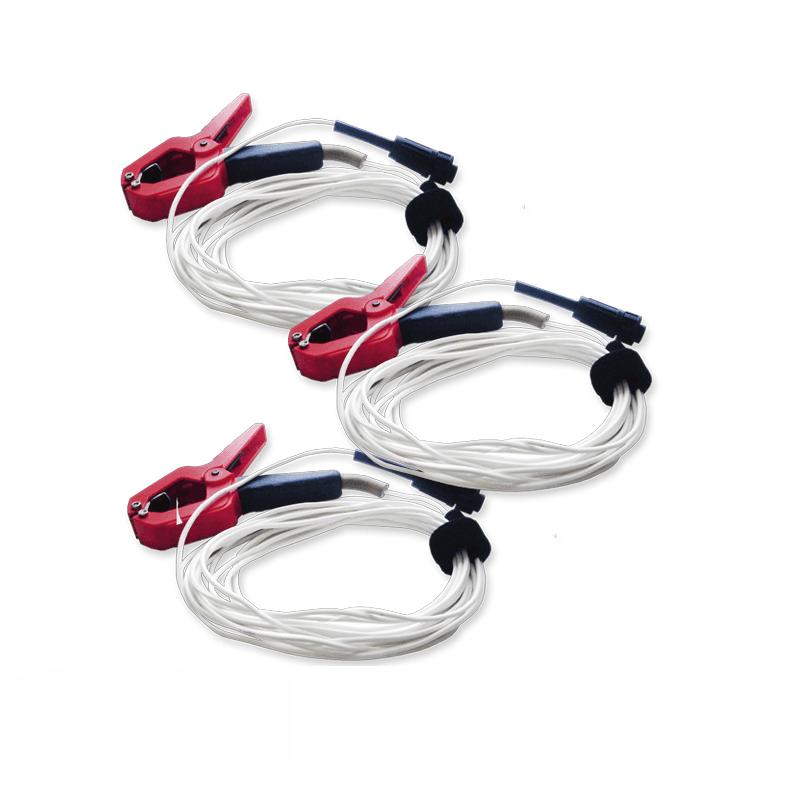

Кабель измерительный DRM СКБ ЭП

Цена по запросу
Код товара:139
Описание
ПКР-2 - прибор контроля уcтройств РПН трансформаторов (УЗО) устройств защитного отключения
Прибор ПКР-2 предназначен для проверки технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных, в составе силового трансформатора, а также и вне его.
Основные функции прибора:
- Снятие круговых диаграмм РПН реакторного типа;
- Снятие круговых диаграмм РПН резисторного типа;
- Снятие осциллограммы переключения контактора резисторных устройств РПН;
- Построение таблицы количества оборотов вала привода в моменты переключения контактов контактора, избирателя и предизбирателя.
- Проверка устройств РПН в статическом режиме: в замедленном темпе при вращении вала привода рукояткой с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и величин напряжений и токов на них.
Перечисленные характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрали» обмоток, соединенных по схеме «звезда». Характеристики снимаются пофазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».
Функциональные и конструктивные особенности прибора:
- Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически.
- Круговая диаграмма и осциллограмма переключения контактора снимаются одновременно за одно переключение с отвода на отвод.
- Для снятия круговых диаграмм прибор комплектуется датчиком угловых перемещений высокой точности.
- Сопряжение датчика с валами различных приводов обеспечивается набором осей и втулок.
- Специальная фиксация положения датчика существенно уменьшает погрешность измерения угла поворота из-за возможного эксцентриситета вала, осей и втулок.
- Установка датчика, осей и втулок производится без применения какого-либо инструмента простым надеванием на вылет вала.
- Для удобства подключения к некоторым устройствам РПН прибор комплектуется специальными длинными щупами (в этом случае сливать масло из бака контактора необязательно).
- Без контактных щупов подключение к устройству возможно посредством зажимов «крокодил» у измерительных кабелей при частичном сливе масла из бака контактора либо извлечении устройства из бака трансформатора.
- Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем, облегчающим обработку графиков, с высокой яркостью и контрастностью, обеспечивающих хорошую читаемость даже в яркий солнечный день.
- Управление прибором осуществляется как при помощи пленочной клавиатуры кнопок передней панели, так и при помощи виртуальных кнопок сенсорного экрана дисплея, что позволяет значительно ускорить управление, особенно при вводе текстовой информации посредством алфавитно-цифровой клавиатуры на экране.
- Виртуальные кнопки срабатывают как от касания пальцем, так и от касания любым твердым предметом, например, карандашом.
- При повышении температуры электронных компонентов выше +60оС происходит автоматическое отключение электропитания прибора. Повторное включение возможно через 10 минут.
- При отсутствии каких-либо переключений в течение 5 минут прибор автоматически выключает измерительные каналы. Повторное включение возможно сразу же.
Сервисные функции:
- Управление прибором при помощи персонального компьютера. Это позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время, использовать большой дисплей и ПО компьютера при обработке измеренных данных, в частности, оформлять отчет по результатам проверки.
- Сохранение результатов измерений в энергонезависимой памяти прибора или на внешнем Flash-накопителе, а также передача их в компьютер.
- Регулировка подсветки дисплея.
- Сенсорная панель дисплея упрощает и убыстряет взаимодействие пользователя с приборов при обработке характеристик для определения технического состояния РПН
- Непрерывный отсчет календарной даты и времени.
Основные технические характеристики прибора ПКР-2
Характеристики | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10̄-4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации, ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 5,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
Характеристики
| Параметр | Значение |
| Диапазон измерений интервалов времени, с | 0,01 ÷ 1200 |
| Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с | ±(3+tx)×10-4 |
| Разрешающая способность измерения временных интервалов, мс | ±0,1 |
| Диапазон измерений угловых перемещений, град. | 2 ÷ 360 |
| Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град. | ±0,56 |
| Диапазон измерений силы постоянного тока, А | 1 ÷ 4 |
| Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % | ±2 |
| Диапазон измерений электрического напряжения постоянного тока, В | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % | ±5 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | 1 ÷ 20 |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ±5 |
| Частота дискретизации измерения сопротивления на канал, кГц | 10 ±0,1 |
| Максимальное время регистрации (снятие круговой диаграммы), мин. | 20 |
| Максимальное время регистрации (осциллографирование), мин. | 20 |
| Количество каналов связи с компьютером, шт | 2 (USB, USB host) |
| Потребляемая мощность в режиме ожидания пуска не более, Вт | 15 |
| Потребляемая мощность в режиме измерений не более, Вт | 210 |
| Степень защиты прибора в рабочем положении | IP20 |
| Степень защиты прибора в транспортном положении | IP64 |
| Температурный диапазон эксплуатации,ºС | -20 ÷ +40 |
| Масса измерительного блока не более, кг | 5,1 |
| Габаритные размеры, мм | 360×290×165 |
| Гарантия на прибор | 36 месяцев с даты отгрузки |
| Межкалибровочный период, год | 3 |
| Межповерочный период, год | 3 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измерительный блок ПКР-2 035.00.00.000 | 1 |
| 2 | Кабель измерительный с соединителем и контактными зажимами | 1 |
| 3 | Кабель закорачивания 035.31.00.000 | 1 |
| 4 | Датчик углового перемещения ДП22 035.26.00.000 | 1 |
| 5 | Струбцина 035.30.00.000 | 1 |
| 6 | Ручка 028.25.02.000 | 1 |
| 7 | Ось №10 совместно со втулкой 035.25.00.000 028.25.01.008 | 1 |
| 8 | Кабель сетевой 018.09.00.0000 | 1 |
| 9 | Провод заземления 010.01.00.000 | 1 |
| 10 | Предохранитель ВП2Б-1В-2А (2 шт.) | 1 |
| 11 | Сумка для переноски кабелей и комплектующих 126.06.00.000 | 1 |
