MS150 TuScan - Мобильный сканер для механизированного УЗК
Код товара: 1058
Цена по запросу
MS150 TuScan - Мобильный сканер для механизированного УЗК.
Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

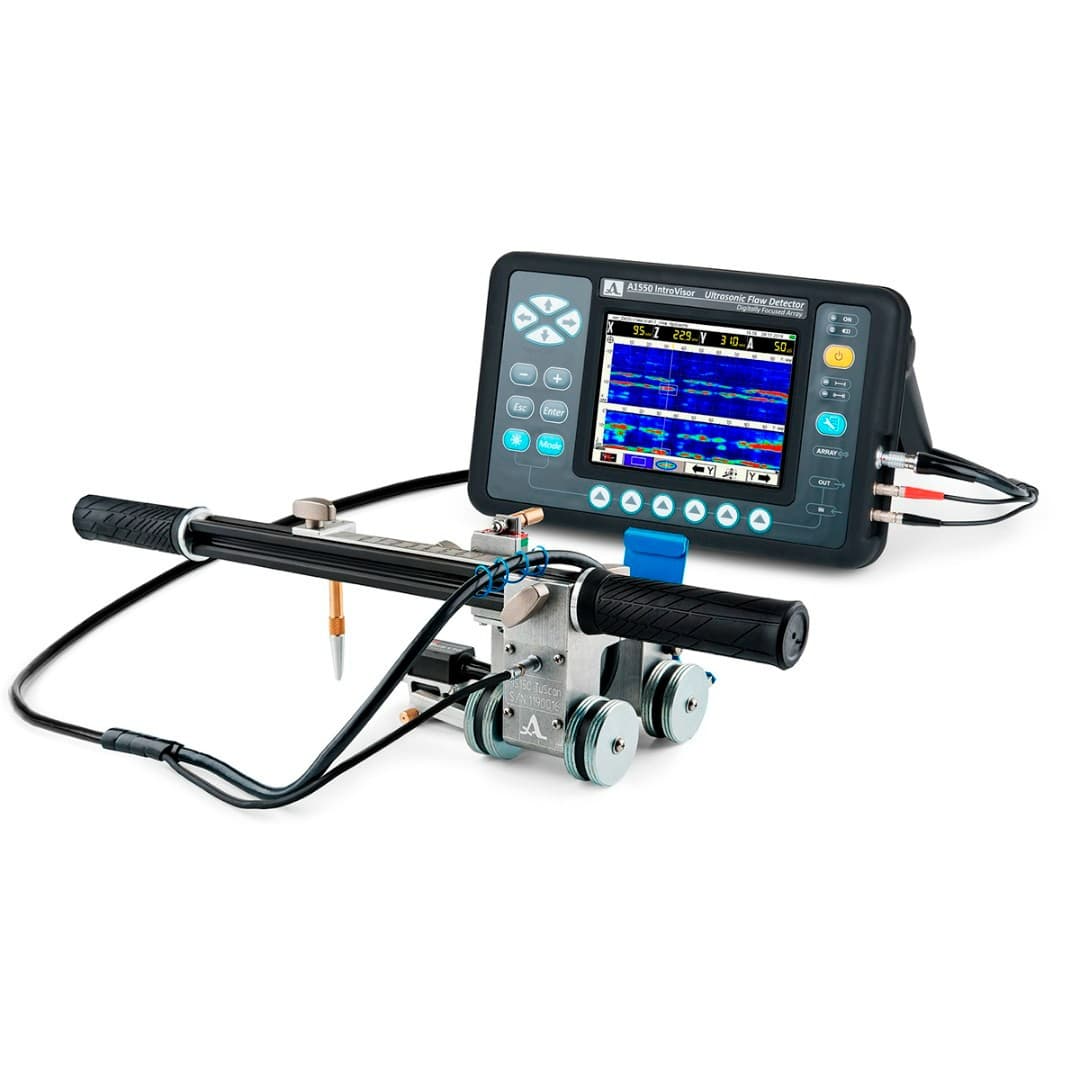

С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа - томографа А1550 IntroVisor с помощью специализированного кабеля для последующей записи полученных координат дефектов.
Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.
Используется в приборах
Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
| Наименование параметра | Значение |
| Диапазон измерений расстояния, мм | от 0 до 5000 с шагом 0,5 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, мм | ± (0,01 *L+0,5) где L – измеренное расстояние (пройденный путь), мм |
| Число импульсов на оборот | 4096 |
| Диаметр колеса, мм | 40 |
| Разъем для подключения | MINI-CON PAN MT #20 CRIMP |
| Габаритные размеры (при максимальном расположении ручек), мм, не более | 500×230×120 |
| Масса, кг, не более | 2 |
| Средний срок службы, лет | 3 |
| Условия эксплуатации | |
| температура окружающей среды, ºС | от – 30 до +55 |
| относительная влажность воздуха при температуре +35 °С | 95 |
Опционально к комплекту:

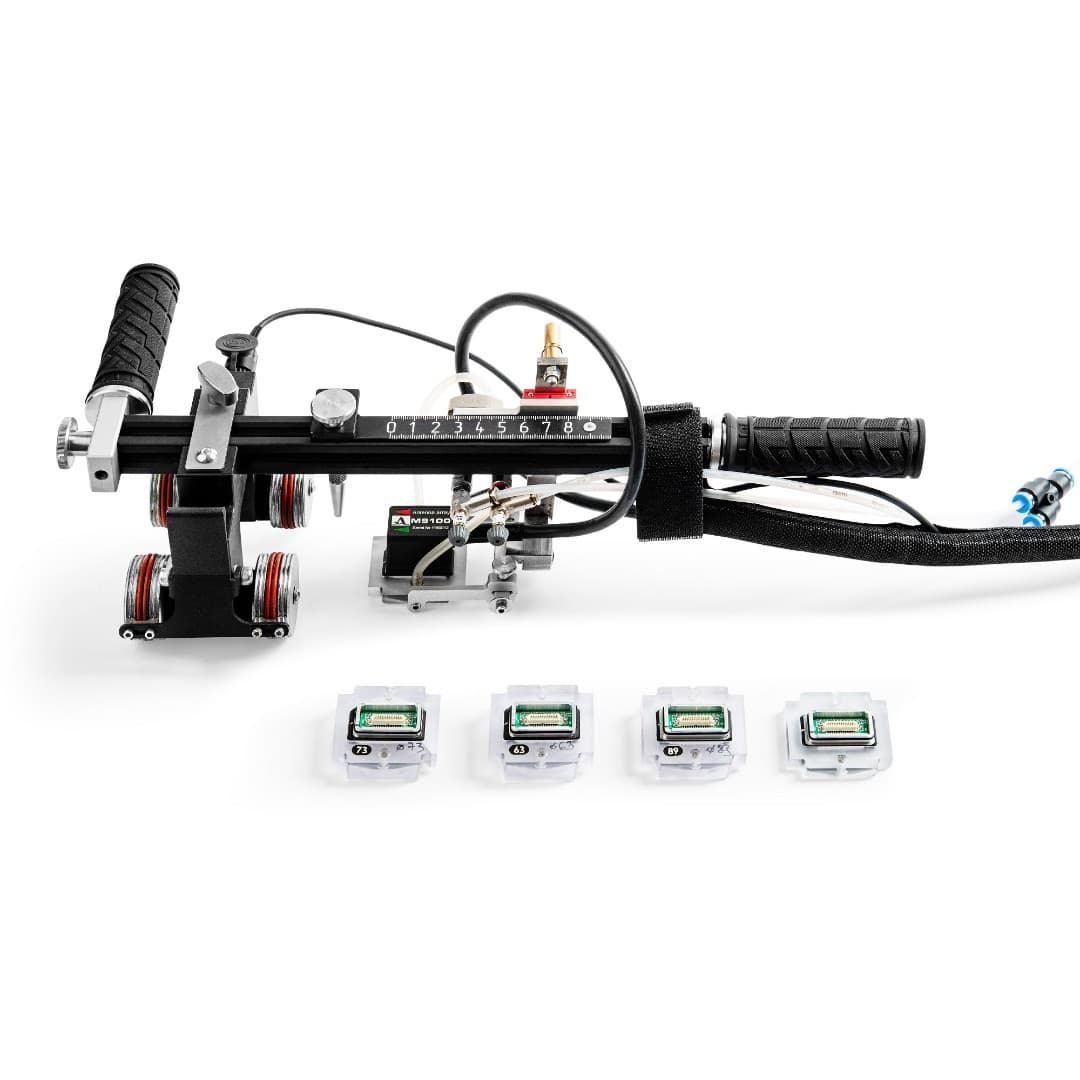

- Акустический модуль M9184 (7.5MГц, наклонный, плоский)
- Акустический модуль M9185 (4МГц, наклонный, плоский с увеличенной апертурой)
- Для контроля труб разных диаметров возможна притирка акустических модулей М9180 и М9184:
| Диаметр притирки, мм | Диапазон диаметров труб, мм |
| 63 | 57-64 |
| 73 | 68-76 |
| 89 | 81-92 |
| 114 | 95-121 |
| 141 | 121-152 |
| 168 | 140-180 |
| 219 | 178-245 |
| 273 | 219-315 |
| 356 | 314-426 |
| 610 | 426-864 |

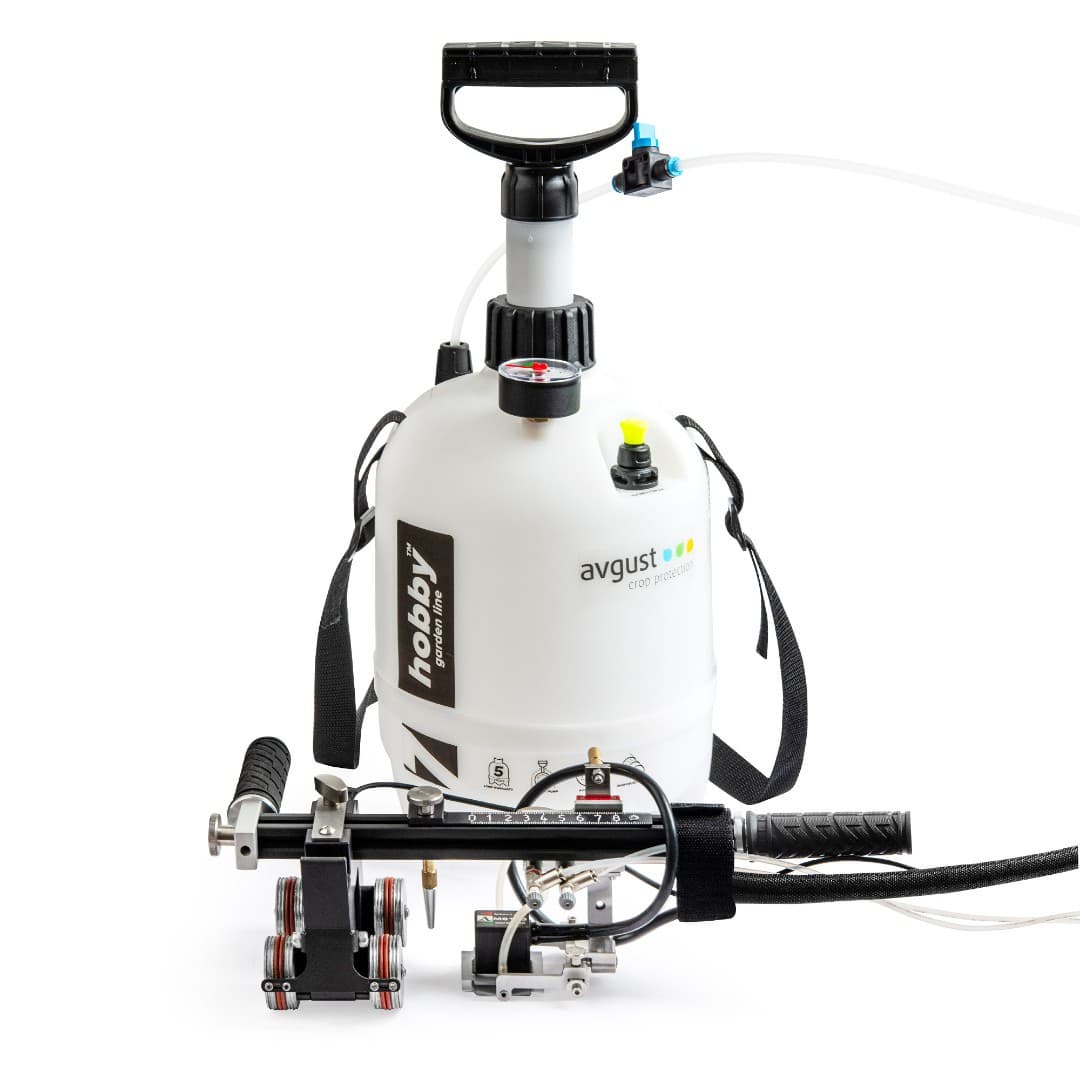

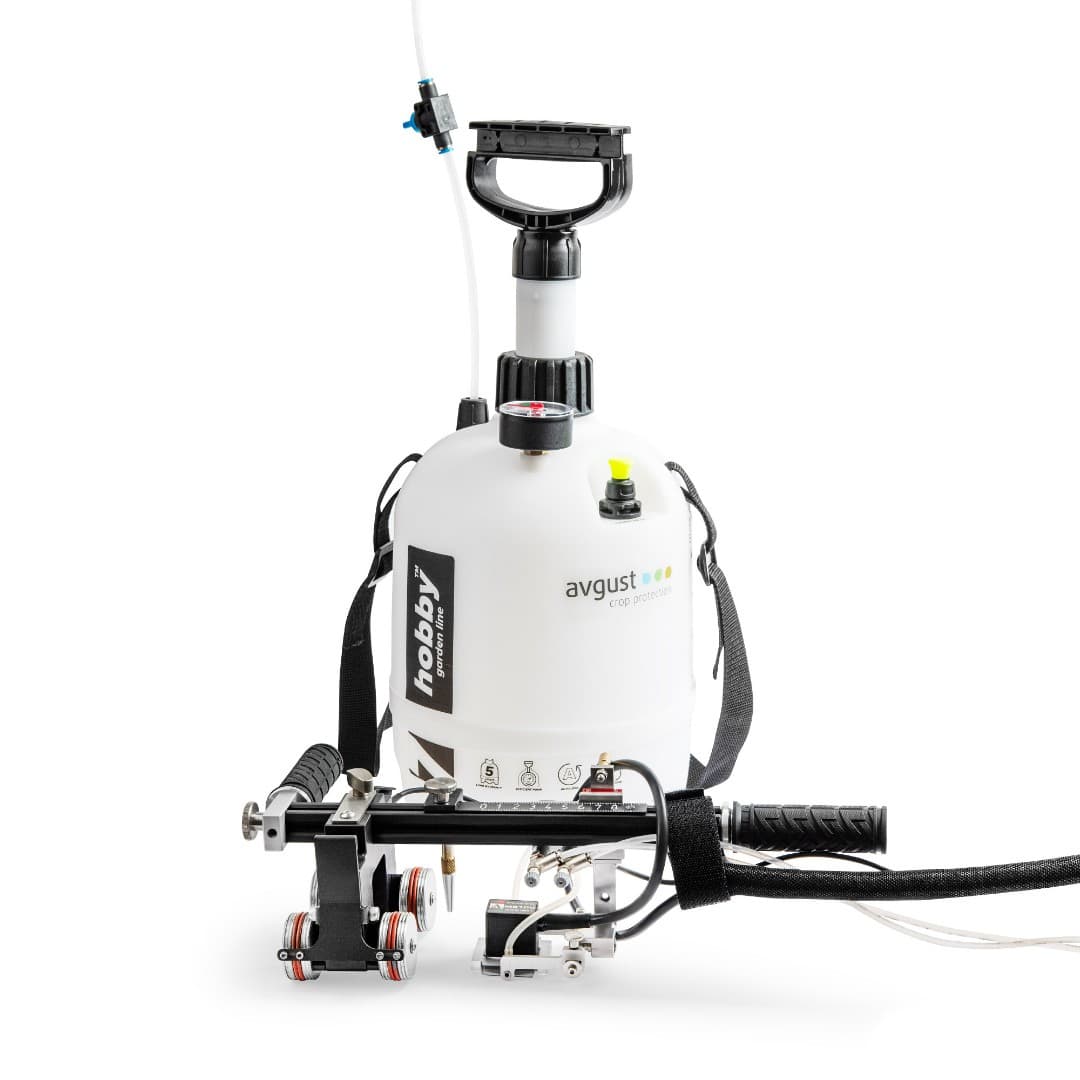

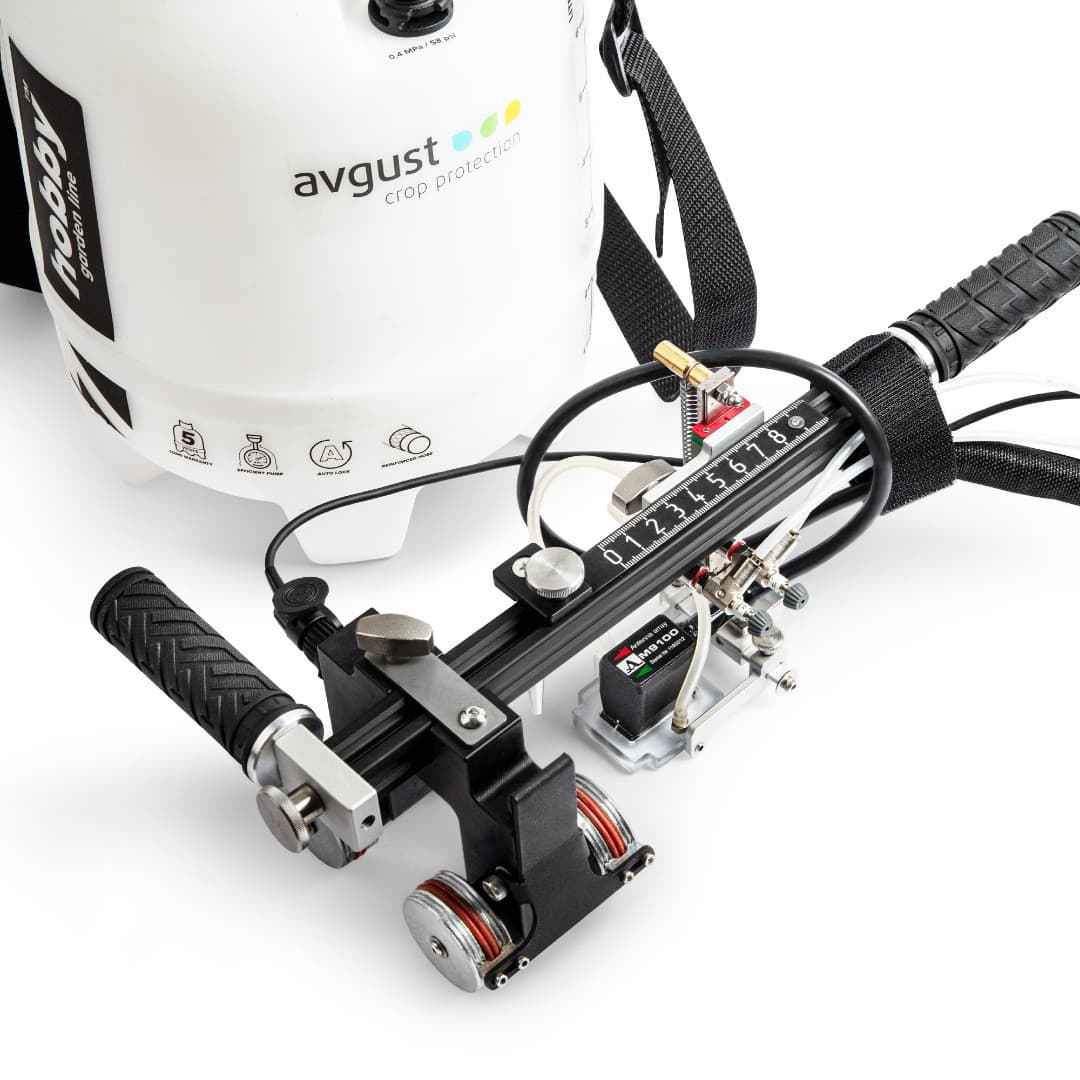

- Для механизированного контроля сварных швов с автоматической подачей жидкости:
- Баллон для жидкости объемом 5, 9 и 12 литров.
- Комплект трубок, соединительных переходов, регулятор, клапан.
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Сканер мобильный MS150 TuScan | 1 |
| 2 | Кабель LEMO – MINI-CON PAN MT #20 CRIMP 6 м | 1 |
| 3 | Коммутатор антенной решетки М9100 со встроенным кабелем 6 м | 1 |
| 4 | Акустический модуль М9180 (4.0 MГц, наклонный, плоский) | 1 |
| 5 | Сумка | 1 |
Руководство по эксплуатацииОписание
MS150 TuScan - Мобильный сканер для механизированного УЗК.
Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.
С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа - томографа А1550 IntroVisor с помощью специализированного кабеля для последующей записи полученных координат дефектов.
Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.
Используется в приборах
Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Характеристики
| Наименование параметра | Значение |
| Диапазон измерений расстояния, мм | от 0 до 5000 с шагом 0,5 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, мм | ± (0,01 *L+0,5) где L – измеренное расстояние (пройденный путь), мм |
| Число импульсов на оборот | 4096 |
| Диаметр колеса, мм | 40 |
| Разъем для подключения | MINI-CON PAN MT #20 CRIMP |
| Габаритные размеры (при максимальном расположении ручек), мм, не более | 500×230×120 |
| Масса, кг, не более | 2 |
| Средний срок службы, лет | 3 |
| Условия эксплуатации | |
| температура окружающей среды, ºС | от – 30 до +55 |
| относительная влажность воздуха при температуре +35 °С | 95 |
Опционально к комплекту:
- Акустический модуль M9184 (7.5MГц, наклонный, плоский)
- Акустический модуль M9185 (4МГц, наклонный, плоский с увеличенной апертурой)
- Для контроля труб разных диаметров возможна притирка акустических модулей М9180 и М9184:
| Диаметр притирки, мм | Диапазон диаметров труб, мм |
| 63 | 57-64 |
| 73 | 68-76 |
| 89 | 81-92 |
| 114 | 95-121 |
| 141 | 121-152 |
| 168 | 140-180 |
| 219 | 178-245 |
| 273 | 219-315 |
| 356 | 314-426 |
| 610 | 426-864 |
- Для механизированного контроля сварных швов с автоматической подачей жидкости:
- Баллон для жидкости объемом 5, 9 и 12 литров.
- Комплект трубок, соединительных переходов, регулятор, клапан.
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Сканер мобильный MS150 TuScan | 1 |
| 2 | Кабель LEMO – MINI-CON PAN MT #20 CRIMP 6 м | 1 |
| 3 | Коммутатор антенной решетки М9100 со встроенным кабелем 6 м | 1 |
| 4 | Акустический модуль М9180 (4.0 MГц, наклонный, плоский) | 1 |
| 5 | Сумка | 1 |
Документы

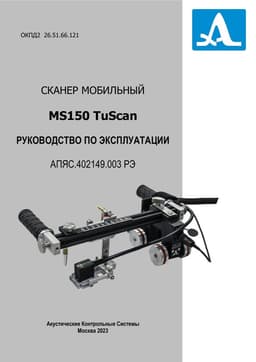

Руководство по эксплуатации
