Многоканальный теплосчетчик Streamlux SLT-S1/S2
Код товара: 1552
Цена по запросу
Теплосчетчик Streamlux SLT-S1 предназначен для измерений тепловой энергии (количества теплоты) и регистрации параметров теплоносителя, его количества в закрытых и открытых системах теплоснабжения, водоснабжения и водоотведения.
Устройство теплосчетчика
Конструктивно теплосчетчики состоят из отдельных составных частей (средств измерений, утвержденных типов - см.схему ниже), объединенных в средство измерения общими требованиями, регламентированными техническими условиями.
Составными элементами теплосчетчика Streamlux SLT-S1 являются:
- Тепловычислитель - устройство, обеспечивающее расчет количества теплоты на основе входной информации об объеме, температуре и давлении теплоносителя;
- Преобразователи расхода (расходомеры) - приборы с импульсным или частотным выходом, предназначенные для измерения расхода теплоносителя;
- Преобразователи температуры (комплекты: термопреобразователи и термометры сопротивления с номинальной статической характеристикой);
- Преобразователи давления (датчики).

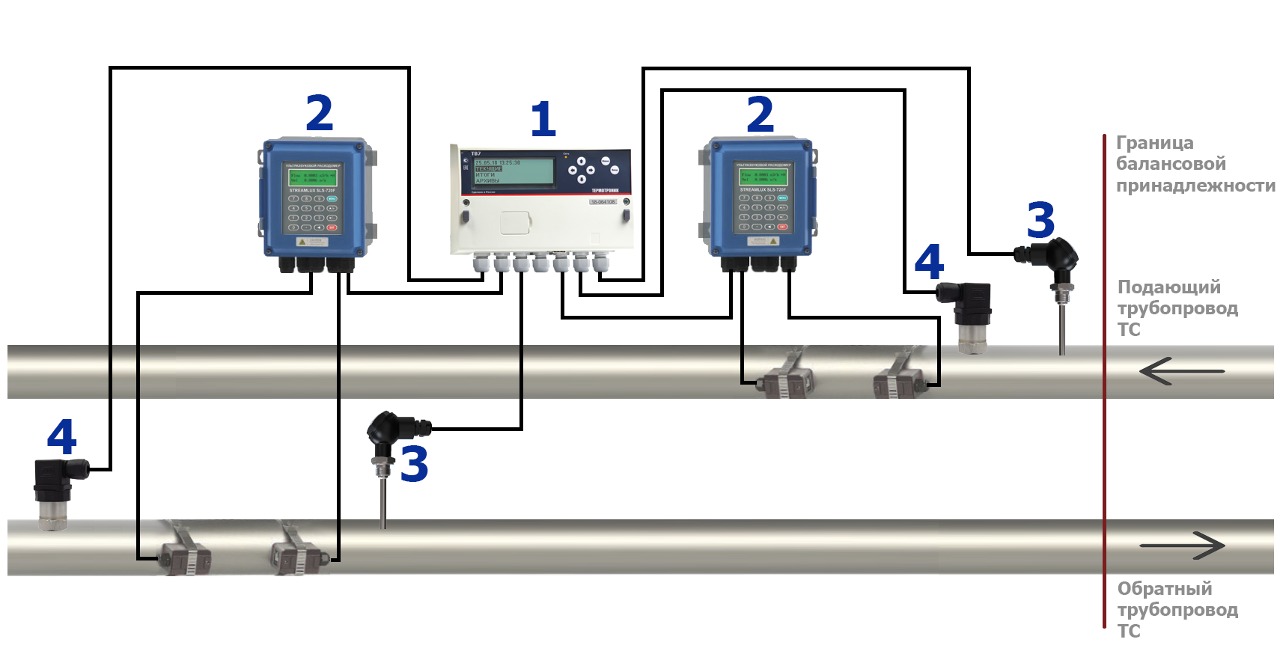

Схема установки теплосчетчика Streamlux SLT-S1 c накладными датчиками расхода
Датчики расхода на любой вкус

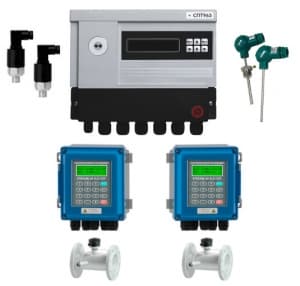

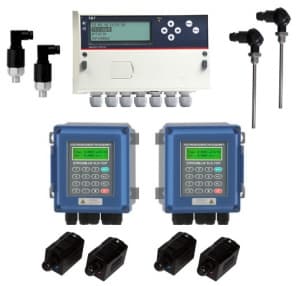

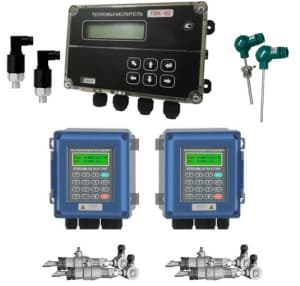

Расходомер в составе теплосчётчика Streamlux может комплектоваться как классическими измерительными участками на фланцевом соединении, так и врезными или высокоточными накладными датчиками расхода.
| Накладные датчики | Врезные датчики | Прямые участки |
 |  |  |
| 25-6000мм | 80-6000мм | 15-500мм |
При использовании накладных датчиков полностью отсутствует риск засорения расходомера и исключается необходимость его чистки. При этом монтаж и настройка прибора очень проста и может быть произведена любым специалистом техслужбы всего за несколько минут.
На больших диаметрах выгода от накладных датчиков достигает нескольких сотен тысяч рублей!
Накладные датчики фиксируются на трубе хомутами. В случаях, когда есть риск их смещения (или хищения), предусмотрено специальное конструкторское решение в виде металлического короба, который устанавливается сверху и пломбируется.
| Ду трубопровода | 15 — 6000 мм |
| Относительная погрешность измерения расхода тепла | от 2% |
| Диапазон измерения скоростей потока | 0.2 — 12 м/с |
| Входные сигналы | Датчики расхода (2) Датчики температуры (2) Датчики давления (2) |
Выходные сигналы (в зависимости от входящего в комплект тепловычислителя) | RS-232, RS-485, USB |
| Архив |
|
| Диапазон температур измеряемой среды для расходомера* | Датчики: -30°С — +160°С Основной блок: -20°С — +60°С |
| Температура измеряемой среды средств измерений температуры | от -50°С до +85°С |
| Температура измеряемой среды преобразователей давления | от -60°С до +125°С |
| Температура измеряемой среды тепловычислителей | от -10°С до +50°С |
| Относительная влажность | не более 95% |
| Питание прибора | Переменное: 220 В Постоянное: 8-36 В Частота переменного тока от 49 до 51В |
| Атмосферное давление | от 84,0 кПа до 106,7 кПа |
| Средний срок службы | не менее 12 лет |
| Средняя наработка на отказ | не менее 37000 ч |
* указаны максимальные значения, более точные характеристики указаны в описании типа на каждое СИ
Метрологические характеристики теплосчетчика
| Диапазон измерений тепловой энергии, ГДж | от 0 до 9·107 |
| Диапазон измерений тепловой мощности, ГДж/ч | от 0 до 106 |
| Диапазон измерений объема, м3 | от 0 до 9·108 |
| Диапазон измерений массы, т | от 0 до 9·108 |
| Диапазон измерений объемного расхода, м3/ч | от 0,06 до 106 |
| Диапазон измерений температуры теплоносителя, ºС | от 1 до +150 |
| Диапазон измерений разности температур, ºС | от 2 до 150 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 |
| Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в закрытых системах теплоснабжения: | От 3%. Рассчитывается индивидуально по формуле: ± (3+4· Δtн/Δt +0,02·GВ/G) |
Пределы допускаемой относительной погрешности объемного расхода:
| От 2%. Рассчитывается индивидуально по формуле: ± (2+0,02·GВ/ GН), не более ± 5 |
| Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема при применении преобразователя объемного расхода с частотным выходом, % | Корень из (δ2G + δ2T ) |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя и окружающего воздуха, ºС | ±(0,4+0,005·|t|) |
| Пределы допускаемой относительной погрешности измерений разности температур, % | ±(0,5+3·Δtн/Δt) |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений избыточного давления, % | ± 2,0 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ± 0,05 |
Описание
Теплосчетчик Streamlux SLT-S1 предназначен для измерений тепловой энергии (количества теплоты) и регистрации параметров теплоносителя, его количества в закрытых и открытых системах теплоснабжения, водоснабжения и водоотведения.
Устройство теплосчетчика
Конструктивно теплосчетчики состоят из отдельных составных частей (средств измерений, утвержденных типов - см.схему ниже), объединенных в средство измерения общими требованиями, регламентированными техническими условиями.
Составными элементами теплосчетчика Streamlux SLT-S1 являются:
- Тепловычислитель - устройство, обеспечивающее расчет количества теплоты на основе входной информации об объеме, температуре и давлении теплоносителя;
- Преобразователи расхода (расходомеры) - приборы с импульсным или частотным выходом, предназначенные для измерения расхода теплоносителя;
- Преобразователи температуры (комплекты: термопреобразователи и термометры сопротивления с номинальной статической характеристикой);
- Преобразователи давления (датчики).
Схема установки теплосчетчика Streamlux SLT-S1 c накладными датчиками расхода
Датчики расхода на любой вкус
Расходомер в составе теплосчётчика Streamlux может комплектоваться как классическими измерительными участками на фланцевом соединении, так и врезными или высокоточными накладными датчиками расхода.
| Накладные датчики | Врезные датчики | Прямые участки |
| | |
| 25-6000мм | 80-6000мм | 15-500мм |
При использовании накладных датчиков полностью отсутствует риск засорения расходомера и исключается необходимость его чистки. При этом монтаж и настройка прибора очень проста и может быть произведена любым специалистом техслужбы всего за несколько минут.
На больших диаметрах выгода от накладных датчиков достигает нескольких сотен тысяч рублей!
Накладные датчики фиксируются на трубе хомутами. В случаях, когда есть риск их смещения (или хищения), предусмотрено специальное конструкторское решение в виде металлического короба, который устанавливается сверху и пломбируется.
Характеристики
| Ду трубопровода | 15 — 6000 мм |
| Относительная погрешность измерения расхода тепла | от 2% |
| Диапазон измерения скоростей потока | 0.2 — 12 м/с |
| Входные сигналы | Датчики расхода (2) Датчики температуры (2) Датчики давления (2) |
Выходные сигналы (в зависимости от входящего в комплект тепловычислителя) | RS-232, RS-485, USB |
| Архив |
|
| Диапазон температур измеряемой среды для расходомера* | Датчики: -30°С — +160°С Основной блок: -20°С — +60°С |
| Температура измеряемой среды средств измерений температуры | от -50°С до +85°С |
| Температура измеряемой среды преобразователей давления | от -60°С до +125°С |
| Температура измеряемой среды тепловычислителей | от -10°С до +50°С |
| Относительная влажность | не более 95% |
| Питание прибора | Переменное: 220 В Постоянное: 8-36 В Частота переменного тока от 49 до 51В |
| Атмосферное давление | от 84,0 кПа до 106,7 кПа |
| Средний срок службы | не менее 12 лет |
| Средняя наработка на отказ | не менее 37000 ч |
* указаны максимальные значения, более точные характеристики указаны в описании типа на каждое СИ
Метрологические характеристики теплосчетчика
| Диапазон измерений тепловой энергии, ГДж | от 0 до 9·107 |
| Диапазон измерений тепловой мощности, ГДж/ч | от 0 до 106 |
| Диапазон измерений объема, м3 | от 0 до 9·108 |
| Диапазон измерений массы, т | от 0 до 9·108 |
| Диапазон измерений объемного расхода, м3/ч | от 0,06 до 106 |
| Диапазон измерений температуры теплоносителя, ºС | от 1 до +150 |
| Диапазон измерений разности температур, ºС | от 2 до 150 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 |
| Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в закрытых системах теплоснабжения: | От 3%. Рассчитывается индивидуально по формуле: ± (3+4· Δtн/Δt +0,02·GВ/G) |
Пределы допускаемой относительной погрешности объемного расхода:
| От 2%. Рассчитывается индивидуально по формуле: ± (2+0,02·GВ/ GН), не более ± 5 |
| Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема при применении преобразователя объемного расхода с частотным выходом, % | Корень из (δ2G + δ2T ) |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя и окружающего воздуха, ºС | ±(0,4+0,005·|t|) |
| Пределы допускаемой относительной погрешности измерений разности температур, % | ±(0,5+3·Δtн/Δt) |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений избыточного давления, % | ± 2,0 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ± 0,05 |
