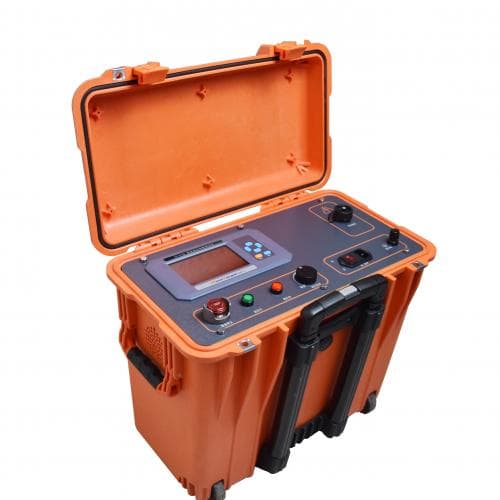

МИР SHILO Plus (ОМП оболочки)
Код товара: 1582
Цена по запросу
Система локализации мест повреждения оболочки КЛ последнего поколения МИР Shilo Plus предназначена для испытания кабелей и оболочек кабелей, а также предварительной и точной локализации мест повреждений. Также МИР Shilo Plus может точно определить местоположение дефектов оболочек кабельных линий с использованием метода шагового напряжения (дополнительное оборудование - Locator S или МИР digiPro Plus).
Измерения проводятся при помощи специального высоковольтного измерительного моста. МИР SHILO Plus может осуществлять предварительную локализацию как низкоомных, так и высокоомных повреждений оболочки КЛ.
Принцип измерения позволяет проводить предварительную локализацию дефектов оболочек кабельных линий. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки.
Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора Locator S или МИР DigiPro Plus.
Максимальное выходное напряжение высоковольтного моста составляет 8 кВ, максимальный ток — 200 мА, а максимальная мощность — 1 кВт. Устройство использует 24-битный высокоточный АЦП последнего поколения, что позволяет выполнять процесс позиционирования на протяженных КЛ менее чем за 1 минуту.
Особенности системы МИР SHILO Plus
- Предварительная и точная локализация (благодаря встроенному импульсному ВВ генератору) мест повреждений кабелей и оболочек кабелей.
- Цифровая компоновка прибора, цифровой контроль выходного напряжения, автоматическая установка нуля, небольшие габариты и вес оборудования, простота использования.
- Прибор специально изготовлен для использования на протяженных КЛ с большой емкостью.
- Безопасность: Прибор имеет встроенную защиту от перегрузки по току, обнаружение замыкания на землю, функцию сигнализации о перегреве и обладает высокой надежностью.
- Выходное напряжение до 8 кВ. позволяет быстро определить расстояние до места повреждения оболочки.
- 24-битный высокоточный процессор АЦП последнего поколения не только быстро определяет расстояние до места повреждения, но и имеет специальный запатентованный алгоритм защиты от помех и наводок, что позволяет избежать ошибок при измерениях.
- Прибор имеет специально разработанный пятижильный высоковольтный измерительный кабель с экранированием. Четырех точечный метод измерения сопротивления позволяет избежать ошибки, вносимой сопротивлением самих измерительных выводов.
- Автоматическое измерение сопротивления.
- Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника.
- Отображение на дисплее в реальном времени значения тока, напряжения, сопротивления.
- Идеален для поиска неисправности трехфазной унифицированной кабельной жилы.
- В режиме автоматического тестирования коэффициент неисправности по расстоянию отображается сразу после тестирования, а высокое напряжение автоматически отключается.
- Для точного определения места повреждения оболочки совместно с прибором МИР SHILO Plus рекомендуется использовать приемники для точной локализации МИР Locator S или МИР digiPro Plus.
Параметр | Значение |
Испытания | |
Выходное напряжение, кВ | 0 … 8, регулируемое |
Выходной ток, мА | 200 |
Разрешение, мкА | 1 |
Измерение сопротивления | да |
Ограничение по напряжению и току | да |
Предварительная локация мест повреждений оболочек кабелей | |
Режим измерения | Мостовой или резистивный |
Выходное напряжение, кВ | 0 … 8 |
Выходной ток, мА | 0 … 200 |
Погрешность | ±0,1% х Длины +1м |
Процедура измерения | полностью автоматическая процедура балансировки и измерения |
Ограничение по напряжению и току | да |
Точное определение мест повреждений оболочек кабелей | |
Импульсное напряжение, кВ | 0 … 8 |
Выходной ток, мА | 0 … 100 |
Выходная частота импульса, Гц | 1 |
Мощность в режиме, Вт | 400 |
Общие характеристики | |
Электропитание, В | 110 … 240 |
Частота сетевого напряжения, Гц | 50/60 |
Максимальная потребляемая мощность, кВт | 1 |
Интервал рабочих температур, °С | - 10 °С … +55 |
Интервал температур хранения, °С | - 20 °С … +70 |
Максимальная относительная влажность | Без конденсации |
Габаритные размеры, мм | 500 x 305 x 457 |
Масса, включая принадлежности, кг | 18 |
Корпус прибора | Промышленный, IP защищенный Pelican кейс |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Высоковольтный цифровой мост МИР Shilo Plus | 1 |
| 2 | 5-жильный ВВ кабель для измерения мостовым методом длиной 4,5 м | 1 |
| 3 | Кабель короткого замыкания для измерения мостовым методом, длиной 0,8м | 1 |
| 4 | Согласующий Модуль для Резистивного метода, включая соединительные кабели, длиной 3,8м | 1 |
| 5 | Кабель защитного заземления | 1 |
| 6 | Разрядная штанга | 1 |
| 7 | Кабель сетевого питания | 1 |
| 8 | Штырь заземления | 2 |
| 9 | Руководство по эксплуатации (паспорт) | 1 |
Описание
Система локализации мест повреждения оболочки КЛ последнего поколения МИР Shilo Plus предназначена для испытания кабелей и оболочек кабелей, а также предварительной и точной локализации мест повреждений. Также МИР Shilo Plus может точно определить местоположение дефектов оболочек кабельных линий с использованием метода шагового напряжения (дополнительное оборудование - Locator S или МИР digiPro Plus).
Измерения проводятся при помощи специального высоковольтного измерительного моста. МИР SHILO Plus может осуществлять предварительную локализацию как низкоомных, так и высокоомных повреждений оболочки КЛ.
Принцип измерения позволяет проводить предварительную локализацию дефектов оболочек кабельных линий. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки.
Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора Locator S или МИР DigiPro Plus.
Максимальное выходное напряжение высоковольтного моста составляет 8 кВ, максимальный ток — 200 мА, а максимальная мощность — 1 кВт. Устройство использует 24-битный высокоточный АЦП последнего поколения, что позволяет выполнять процесс позиционирования на протяженных КЛ менее чем за 1 минуту.
Особенности системы МИР SHILO Plus
- Предварительная и точная локализация (благодаря встроенному импульсному ВВ генератору) мест повреждений кабелей и оболочек кабелей.
- Цифровая компоновка прибора, цифровой контроль выходного напряжения, автоматическая установка нуля, небольшие габариты и вес оборудования, простота использования.
- Прибор специально изготовлен для использования на протяженных КЛ с большой емкостью.
- Безопасность: Прибор имеет встроенную защиту от перегрузки по току, обнаружение замыкания на землю, функцию сигнализации о перегреве и обладает высокой надежностью.
- Выходное напряжение до 8 кВ. позволяет быстро определить расстояние до места повреждения оболочки.
- 24-битный высокоточный процессор АЦП последнего поколения не только быстро определяет расстояние до места повреждения, но и имеет специальный запатентованный алгоритм защиты от помех и наводок, что позволяет избежать ошибок при измерениях.
- Прибор имеет специально разработанный пятижильный высоковольтный измерительный кабель с экранированием. Четырех точечный метод измерения сопротивления позволяет избежать ошибки, вносимой сопротивлением самих измерительных выводов.
- Автоматическое измерение сопротивления.
- Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника.
- Отображение на дисплее в реальном времени значения тока, напряжения, сопротивления.
- Идеален для поиска неисправности трехфазной унифицированной кабельной жилы.
- В режиме автоматического тестирования коэффициент неисправности по расстоянию отображается сразу после тестирования, а высокое напряжение автоматически отключается.
- Для точного определения места повреждения оболочки совместно с прибором МИР SHILO Plus рекомендуется использовать приемники для точной локализации МИР Locator S или МИР digiPro Plus.
Характеристики
Параметр | Значение |
Испытания | |
Выходное напряжение, кВ | 0 … 8, регулируемое |
Выходной ток, мА | 200 |
Разрешение, мкА | 1 |
Измерение сопротивления | да |
Ограничение по напряжению и току | да |
Предварительная локация мест повреждений оболочек кабелей | |
Режим измерения | Мостовой или резистивный |
Выходное напряжение, кВ | 0 … 8 |
Выходной ток, мА | 0 … 200 |
Погрешность | ±0,1% х Длины +1м |
Процедура измерения | полностью автоматическая процедура балансировки и измерения |
Ограничение по напряжению и току | да |
Точное определение мест повреждений оболочек кабелей | |
Импульсное напряжение, кВ | 0 … 8 |
Выходной ток, мА | 0 … 100 |
Выходная частота импульса, Гц | 1 |
Мощность в режиме, Вт | 400 |
Общие характеристики | |
Электропитание, В | 110 … 240 |
Частота сетевого напряжения, Гц | 50/60 |
Максимальная потребляемая мощность, кВт | 1 |
Интервал рабочих температур, °С | - 10 °С … +55 |
Интервал температур хранения, °С | - 20 °С … +70 |
Максимальная относительная влажность | Без конденсации |
Габаритные размеры, мм | 500 x 305 x 457 |
Масса, включая принадлежности, кг | 18 |
Корпус прибора | Промышленный, IP защищенный Pelican кейс |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Высоковольтный цифровой мост МИР Shilo Plus | 1 |
| 2 | 5-жильный ВВ кабель для измерения мостовым методом длиной 4,5 м | 1 |
| 3 | Кабель короткого замыкания для измерения мостовым методом, длиной 0,8м | 1 |
| 4 | Согласующий Модуль для Резистивного метода, включая соединительные кабели, длиной 3,8м | 1 |
| 5 | Кабель защитного заземления | 1 |
| 6 | Разрядная штанга | 1 |
| 7 | Кабель сетевого питания | 1 |
| 8 | Штырь заземления | 2 |
| 9 | Руководство по эксплуатации (паспорт) | 1 |
