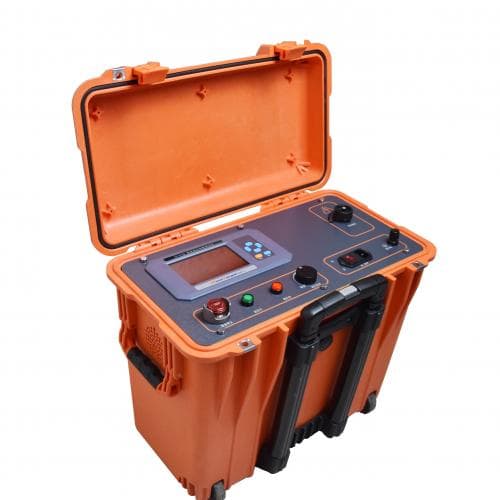

МИР SHILO (ОМП оболочки)

Система локализации мест повреждения оболочки КЛ последнего поколения МИР Shilo предназначена для испытания кабелей и оболочек кабелей, а также предварительной локализации мест повреждений. Комплектация МИР Shilo Plus, помимо всего прочего может произвести точную локализацию, а также точно определить местоположение дефектов оболочек кабельных линий с использованием метода шагового напряжения (дополнительное оборудование - Locator S или МИР digiPro Plus).

Измерения проводятся при помощи специального высоковольтного измерительного моста. МИР SHILO может осуществлять предварительную локализацию как низкоомных, так и высокоомных повреждений оболочки КЛ.

Принцип измерения позволяет проводить предварительную локализацию дефектов оболочек кабельных линий. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки.

Максимальное выходное напряжение высоковольтного моста составляет 8 кВ, максимальный ток — 200 мА, а максимальная мощность — 1 кВт. Устройство использует 24-битный высокоточный АЦП последнего поколения, что позволяет выполнять процесс позиционирования на протяженных КЛ менее чем за 1 минуту.

Особенности системы МИР SHILO

• Предварительная локализация мест повреждений кабелей и оболочек кабелей при помощи высокоточного измерительного моста.
• Для точной локализации мест повреждений кабелей и оболочек кабелей необходимо использовать оборудование МИР Shilo Plus
• Цифровая компоновка прибора, цифровой контроль выходного напряжения, автоматическая установка нуля, небольшие габариты и вес оборудования, простота использования.
• Прибор специально изготовлен для использования на протяженных КЛ с большой емкостью.
• Безопасность: Прибор имеет встроенную защиту от перегрузки по току, обнаружение замыкания на землю, функцию сигнализации о перегреве и обладает высокой надежностью.
• Выходное напряжение до 8 кВ. позволяет быстро определить расстояние до места повреждения оболочки.
• 24-битный высокоточный процессор АЦП последнего поколения не только быстро определяет расстояние до места повреждения, но и имеет специальный запатентованный алгоритм защиты от помех и наводок, что позволяет избежать ошибок при измерениях.
• Прибор имеет специально разработанный пятижильный высоковольтный измерительный кабель с экранированием. Четырех точечный метод измерения сопротивления позволяет избежать ошибки, вносимой сопротивлением самих измерительных выводов.
• Автоматическое измерение сопротивления.
• Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника.
• Отображение на дисплее в реальном времени значения тока, напряжения, сопротивления.
• Идеален для поиска неисправности трехфазной унифицированной кабельной жилы.
• В режиме автоматического тестирования коэффициент неисправности по расстоянию отображается сразу после тестирования, а высокое напряжение автоматически отключается.
