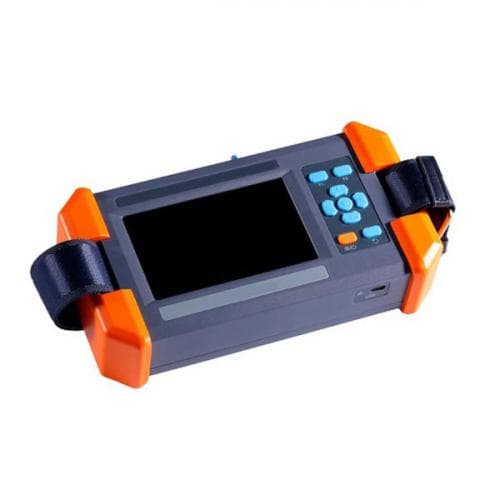

МИР Locator S
Код товара: 1586
Цена по запросу
Устройство МИР Locator S создано для точного определения мест замыканий экрана кабельной линии на землю при помощи метода шагового напряжения, но также для поиска места повреждения кабеля, не проложенного в грунте, что является уникальными способностями прибора, не реализованными ни у одного из аналогичных устройств!
Для кабеля, проложенного в грунте, Прибор работает на основе широко распространенного метода шагового напряжения. С использованием источника постоянного или импульсного тока, прибор позволяет определить местоположение повреждения пластмассовой оболочки кабеля на землю с точностью до сантиметра!
Прибор успешно справляется с отысканием мест повреждений на кабельных линиях, которые проложены не только в грунте, но и в ПВХ трубе, кабельном канале, коробах, кабельных помещениях или в кабельной опоре.
Во всех случаях, когда речь идет об определении места соединения металлического проводника, изолированного относительно земли, с почвой, прибор Lоcator S характеризуется как надежный измерительный прибор.
Благодаря высокой чувствительности прибора, он может обнаружить разницу потенциала на большом расстоянии от места повреждения, а графический экран покажет направление к повреждению. Прибор применяется в таких областях как: электроэнергетика, коммунальные хозяйства, нефте-газовые и горнодобывающие предприятия.
Преимущества:
- Широкая область применения при отыскании мест повреждений (кабели проложенные в грунте, в ПВХ трубе, кабельном канале, коробах, кабельных помещениях или в кабельной опоре).
- Технология цифровой обработки сигнала, отображение формы сигнала в режиме реального времени на дисплее прибора, защита от помех.
- Автоматическая регулировка нуля, нейтрализует эффект изменения потенциала заземления.
- Встроенный литий-ионный аккумулятор большой емкости, автоматическое отключение при длительном бездействии.
- Прочный корпус, легкий вес, портативность.
- Безопасность: Измерительная цепь электрически изолирована от высокого напряжения и не подвергается воздействию высокого напряжения.
- Цветной экран высокой яркости с высоким разрешением, видимый при солнечном свете.
Параметр | Значение |
Метод пошагового напряжения | |
Используемый аксессуар | Изолированные щупы |
Погрешность | 1 % (±0,1 мВ) |
Максимальное разрешение | 0,1 мВ |
Максимальный входной диапазон | ± 300 В |
Отображение на дисплее | Вид сигнала, направление к месту повреждения |
Токовый метод определения места повреждения | |
Используемый аксессуар | Токовый датчик |
Погрешность | 1 % (± 1 мA) |
Максимальное разрешение | 1 мА |
Максимальный входной диапазон | ± 1 A |
Отображение на дисплее | Вид сигнала, значение тока повреждения |
Определение места повреждения при помощи ВВ щупа | |
Используемый аксессуар | Высоковольтный щуп |
Погрешность | < 1 % (10 В… 10 кВ) |
Максимальное разрешение | 1 В (10 … 1 кВ) 10 В (1 кВ … 10 кВ) |
Максимальный входной диапазон | ± 10 кВ |
Отображение на дисплее | Напряжение постоянного тока |
Технические параметры | |
Питание | Литий-ионная батарея 18650, две штуки |
Условия работы | Температура: - 10 ℃ … + 40 ℃ Влажность: 10 … 90 % Высота: < 450 0м |
Габариты приемника, мм | 220 х 125 х 55 |
Масса приемника, кг | 0,9 |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Высокочувствительный зонд Locator S | 1 |
| 2 | Щупы для режима пошагового напряжения | 2 |
| 3 | Бесконтактный датчик тока | 1 |
| 4 | Высоковольтный щуп | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Ударопрочный кейс для переноски | 1 |
| 7 | Батарейки | 2 |
| 8 | Руководство по эксплуатации (паспорт) | 1 |

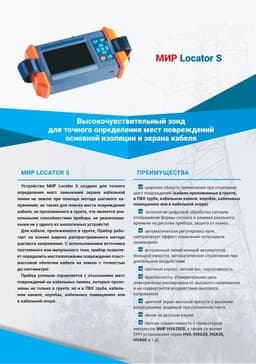

Буклет МИР Locator SОписание
Устройство МИР Locator S создано для точного определения мест замыканий экрана кабельной линии на землю при помощи метода шагового напряжения, но также для поиска места повреждения кабеля, не проложенного в грунте, что является уникальными способностями прибора, не реализованными ни у одного из аналогичных устройств!
Для кабеля, проложенного в грунте, Прибор работает на основе широко распространенного метода шагового напряжения. С использованием источника постоянного или импульсного тока, прибор позволяет определить местоположение повреждения пластмассовой оболочки кабеля на землю с точностью до сантиметра!
Прибор успешно справляется с отысканием мест повреждений на кабельных линиях, которые проложены не только в грунте, но и в ПВХ трубе, кабельном канале, коробах, кабельных помещениях или в кабельной опоре.
Во всех случаях, когда речь идет об определении места соединения металлического проводника, изолированного относительно земли, с почвой, прибор Lоcator S характеризуется как надежный измерительный прибор.
Благодаря высокой чувствительности прибора, он может обнаружить разницу потенциала на большом расстоянии от места повреждения, а графический экран покажет направление к повреждению. Прибор применяется в таких областях как: электроэнергетика, коммунальные хозяйства, нефте-газовые и горнодобывающие предприятия.
Преимущества:
- Широкая область применения при отыскании мест повреждений (кабели проложенные в грунте, в ПВХ трубе, кабельном канале, коробах, кабельных помещениях или в кабельной опоре).
- Технология цифровой обработки сигнала, отображение формы сигнала в режиме реального времени на дисплее прибора, защита от помех.
- Автоматическая регулировка нуля, нейтрализует эффект изменения потенциала заземления.
- Встроенный литий-ионный аккумулятор большой емкости, автоматическое отключение при длительном бездействии.
- Прочный корпус, легкий вес, портативность.
- Безопасность: Измерительная цепь электрически изолирована от высокого напряжения и не подвергается воздействию высокого напряжения.
- Цветной экран высокой яркости с высоким разрешением, видимый при солнечном свете.
Характеристики
Параметр | Значение |
Метод пошагового напряжения | |
Используемый аксессуар | Изолированные щупы |
Погрешность | 1 % (±0,1 мВ) |
Максимальное разрешение | 0,1 мВ |
Максимальный входной диапазон | ± 300 В |
Отображение на дисплее | Вид сигнала, направление к месту повреждения |
Токовый метод определения места повреждения | |
Используемый аксессуар | Токовый датчик |
Погрешность | 1 % (± 1 мA) |
Максимальное разрешение | 1 мА |
Максимальный входной диапазон | ± 1 A |
Отображение на дисплее | Вид сигнала, значение тока повреждения |
Определение места повреждения при помощи ВВ щупа | |
Используемый аксессуар | Высоковольтный щуп |
Погрешность | < 1 % (10 В… 10 кВ) |
Максимальное разрешение | 1 В (10 … 1 кВ) 10 В (1 кВ … 10 кВ) |
Максимальный входной диапазон | ± 10 кВ |
Отображение на дисплее | Напряжение постоянного тока |
Технические параметры | |
Питание | Литий-ионная батарея 18650, две штуки |
Условия работы | Температура: - 10 ℃ … + 40 ℃ Влажность: 10 … 90 % Высота: < 450 0м |
Габариты приемника, мм | 220 х 125 х 55 |
Масса приемника, кг | 0,9 |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Высокочувствительный зонд Locator S | 1 |
| 2 | Щупы для режима пошагового напряжения | 2 |
| 3 | Бесконтактный датчик тока | 1 |
| 4 | Высоковольтный щуп | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Ударопрочный кейс для переноски | 1 |
| 7 | Батарейки | 2 |
| 8 | Руководство по эксплуатации (паспорт) | 1 |
Документы
Буклет МИР Locator S
