МИР Air (для воздушных линий)
Код товара: 1587
Цена по запросу

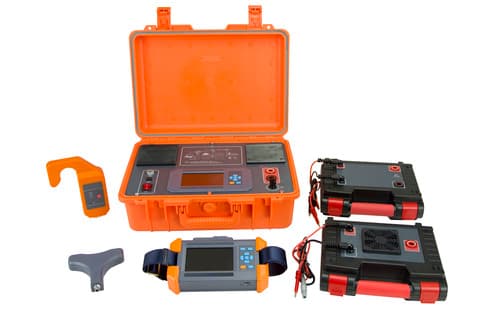

Портативный комплект приборов МИР Air предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4; 6-10 кВ. В большинстве режимов работы не требует подъема на опору, что значительно ускоряет и упрощает работу оператора.Набор приборов МИР AIR в своей комплектации имеет все необходимое для реализации отыскания мест повреждений и, более того – последующего ВВ испытания линии после ремонта дефекта – генератор, локатор переменного и постоянного тока, высоковольтные бустеры, а также штанги для подвешивания контактных датчиков. С помощью данного оборудования можно обнаружить такие виды повреждений как - низкоомные, высокоомные и дуговые повреждения.
Началу отыскания повреждения предшествует анализ характера повреждения, когда генератор измеряет параметры линии, и на основе полученных результатов даёт рекомендации об использовании того или иного метода. В арсенале оператора есть возможность генерации в линию переменного и постоянного тока низкого напряжения, когда имеет место низкоомное повреждение, либо возможна генерация с помощью дополнительных бустеров сигнала высокого потенциала, что позволяет отыскивать высокоомные и дуговые повреждения.
В месте повреждения сигнал, подаваемый Генератором, стекает на заземленную конструкцию или поверхность, и место повреждения может быть детектировано с помощью локаторов (приемника). Оператор производит дробление линии и выделение поврежденного участка, и методом последовательных итераций выходит на место повреждения.
Параметр | Значение | ||
Передатчик и генератор | |||
Режимы работы: | Диагностика повреждения, АС локация, DC локация, АС тест повышенным напряжением, DC тест повышенным напряжением | ||
Диагностика повреждения: | Омический тест до: | 600 МОм; погрешность - ±10% | |
Ёмкостный тест до: | 10 мкФ, погрешность - ±20% | ||
AC локация: | Выходная частота: | 20 Гц. Специальный сигнал | |
Режим генерации: | Ограничение по мощности. Стабильное значение выходного тока. | ||
Выходной ток: | Непосредственное подключение 200 мА; Внешний высоковольтный бустер 33 мА | ||
Выходное напряжение: | Непосредственное подключение 560 В пик; Внешний бустер; 3,4 кВ пик. | ||
DC локация: | Выходная частота скваженности тока: | 1 Гц | |
Режим генерации: | Ограничение по мощности; Стабильное значение выходного тока | ||
Выходной ток до: | 70 мА | ||
Выходное напряжение до: | 8 кВ. | ||
AC тест повышенным напряжением | Выходной ток до: | 33 мА | |
Выходное напряжение: | Внешний бустер; 5 кВ | ||
Максимальная мощность | 100 Вт | ||
DC тест повышенным напряжением | Выходной ток до: | 70 мА | |
Выходное напряжение: | DC 8 кВ. | ||
Максимальная мощность | 400 Вт | ||
Защита | Защита от перегрева, защита от перегрузки по току, отключение при пониженном напряжении аккумуляторов, автоматический разряд объекта испытаний; Автоматическое отключение после 2 часов без воздействия оператора. | ||
Дисплей | 800×480, яркий цветной LCD | ||
Аккумуляторный блок | 480 Вт*ч литиевые батареи | ||
Зарядное устройство: | AC 230 В, 50~60 Гц; 54.6 В, 2 A | ||
Размеры: | 450 мм×240 мм×270 мм | ||
Вес: | 13 кг. | ||
Рабочая температура воздуха: | -10℃ … + 50℃, влажность < 80%, высота над уровнем моря < 1000 м. | ||
Приемник и подвесной сенсор | |
Режимы работы | AC локация, DC локация |
Запись данных | Поддерживается |
Связь между сенсором и приемником | 2,4 ГГц, 100 м. |
Дисплей: | Приемник: 800х400 яркий цветной LCD |
Питание: | Приемник: 18650 литиевые батареи, 3,7 В, 6700 мА*ч Подвесной сенсор: батареи 18650, 3,7 В, 1500 мА*ч |
Зарядное устройство: | АС 100-240 В, 50/60 Гц, 5В/2А |
Размеры: | Приемник: 226х140х55 мм. Подвесной сенсор: 185х140х50 мм. |
Вес: | Приемник: 0,9 кг. Подвесной сенсор: 0,5 кг. |
Рабочая температура воздуха: | -10℃ … + 50℃, влажность < 80%, высота над уровнем моря < 1000 м. |
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор | 1 |
| 2 | Приемник | 1 |
| 3 | ВВ бустер по переменному токе | 1 |
| 4 | ВВ бустер по постоянному токе | 1 |
| 5 | Бесконтактный сенсор | 1 |
| 6 | Подвесной контактный сенсор | 1 |
| 7 | Комплект измерительных проводов (черный и красный) | 1 |
| 8 | Кабель заземления | 2 |
| 9 | Кабель 20 м. на катушке | 1 |
| 10 | Штанга для подъема подвесного сенсора | 1 |
| 11 | Штанга для подъема контактного датчика | 3 |
| 12 | Комплект зарядных устройств | 1 |
| 13 | Штырь заземления | 2 |
| 14 | Руководство по эксплуатации (паспорт) | 1 |
Презентация МИР AIR

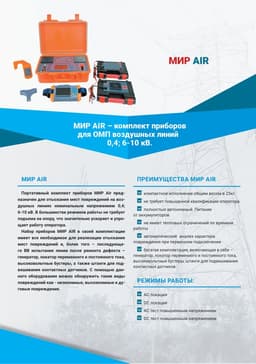

Буклет МИР AIRОписание
Портативный комплект приборов МИР Air предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4; 6-10 кВ. В большинстве режимов работы не требует подъема на опору, что значительно ускоряет и упрощает работу оператора.Набор приборов МИР AIR в своей комплектации имеет все необходимое для реализации отыскания мест повреждений и, более того – последующего ВВ испытания линии после ремонта дефекта – генератор, локатор переменного и постоянного тока, высоковольтные бустеры, а также штанги для подвешивания контактных датчиков. С помощью данного оборудования можно обнаружить такие виды повреждений как - низкоомные, высокоомные и дуговые повреждения.
Началу отыскания повреждения предшествует анализ характера повреждения, когда генератор измеряет параметры линии, и на основе полученных результатов даёт рекомендации об использовании того или иного метода. В арсенале оператора есть возможность генерации в линию переменного и постоянного тока низкого напряжения, когда имеет место низкоомное повреждение, либо возможна генерация с помощью дополнительных бустеров сигнала высокого потенциала, что позволяет отыскивать высокоомные и дуговые повреждения.
В месте повреждения сигнал, подаваемый Генератором, стекает на заземленную конструкцию или поверхность, и место повреждения может быть детектировано с помощью локаторов (приемника). Оператор производит дробление линии и выделение поврежденного участка, и методом последовательных итераций выходит на место повреждения.
Характеристики
Параметр | Значение | ||
Передатчик и генератор | |||
Режимы работы: | Диагностика повреждения, АС локация, DC локация, АС тест повышенным напряжением, DC тест повышенным напряжением | ||
Диагностика повреждения: | Омический тест до: | 600 МОм; погрешность - ±10% | |
Ёмкостный тест до: | 10 мкФ, погрешность - ±20% | ||
AC локация: | Выходная частота: | 20 Гц. Специальный сигнал | |
Режим генерации: | Ограничение по мощности. Стабильное значение выходного тока. | ||
Выходной ток: | Непосредственное подключение 200 мА; Внешний высоковольтный бустер 33 мА | ||
Выходное напряжение: | Непосредственное подключение 560 В пик; Внешний бустер; 3,4 кВ пик. | ||
DC локация: | Выходная частота скваженности тока: | 1 Гц | |
Режим генерации: | Ограничение по мощности; Стабильное значение выходного тока | ||
Выходной ток до: | 70 мА | ||
Выходное напряжение до: | 8 кВ. | ||
AC тест повышенным напряжением | Выходной ток до: | 33 мА | |
Выходное напряжение: | Внешний бустер; 5 кВ | ||
Максимальная мощность | 100 Вт | ||
DC тест повышенным напряжением | Выходной ток до: | 70 мА | |
Выходное напряжение: | DC 8 кВ. | ||
Максимальная мощность | 400 Вт | ||
Защита | Защита от перегрева, защита от перегрузки по току, отключение при пониженном напряжении аккумуляторов, автоматический разряд объекта испытаний; Автоматическое отключение после 2 часов без воздействия оператора. | ||
Дисплей | 800×480, яркий цветной LCD | ||
Аккумуляторный блок | 480 Вт*ч литиевые батареи | ||
Зарядное устройство: | AC 230 В, 50~60 Гц; 54.6 В, 2 A | ||
Размеры: | 450 мм×240 мм×270 мм | ||
Вес: | 13 кг. | ||
Рабочая температура воздуха: | -10℃ … + 50℃, влажность < 80%, высота над уровнем моря < 1000 м. | ||
Приемник и подвесной сенсор | |
Режимы работы | AC локация, DC локация |
Запись данных | Поддерживается |
Связь между сенсором и приемником | 2,4 ГГц, 100 м. |
Дисплей: | Приемник: 800х400 яркий цветной LCD |
Питание: | Приемник: 18650 литиевые батареи, 3,7 В, 6700 мА*ч Подвесной сенсор: батареи 18650, 3,7 В, 1500 мА*ч |
Зарядное устройство: | АС 100-240 В, 50/60 Гц, 5В/2А |
Размеры: | Приемник: 226х140х55 мм. Подвесной сенсор: 185х140х50 мм. |
Вес: | Приемник: 0,9 кг. Подвесной сенсор: 0,5 кг. |
Рабочая температура воздуха: | -10℃ … + 50℃, влажность < 80%, высота над уровнем моря < 1000 м. |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор | 1 |
| 2 | Приемник | 1 |
| 3 | ВВ бустер по переменному токе | 1 |
| 4 | ВВ бустер по постоянному токе | 1 |
| 5 | Бесконтактный сенсор | 1 |
| 6 | Подвесной контактный сенсор | 1 |
| 7 | Комплект измерительных проводов (черный и красный) | 1 |
| 8 | Кабель заземления | 2 |
| 9 | Кабель 20 м. на катушке | 1 |
| 10 | Штанга для подъема подвесного сенсора | 1 |
| 11 | Штанга для подъема контактного датчика | 3 |
| 12 | Комплект зарядных устройств | 1 |
| 13 | Штырь заземления | 2 |
| 14 | Руководство по эксплуатации (паспорт) | 1 |
