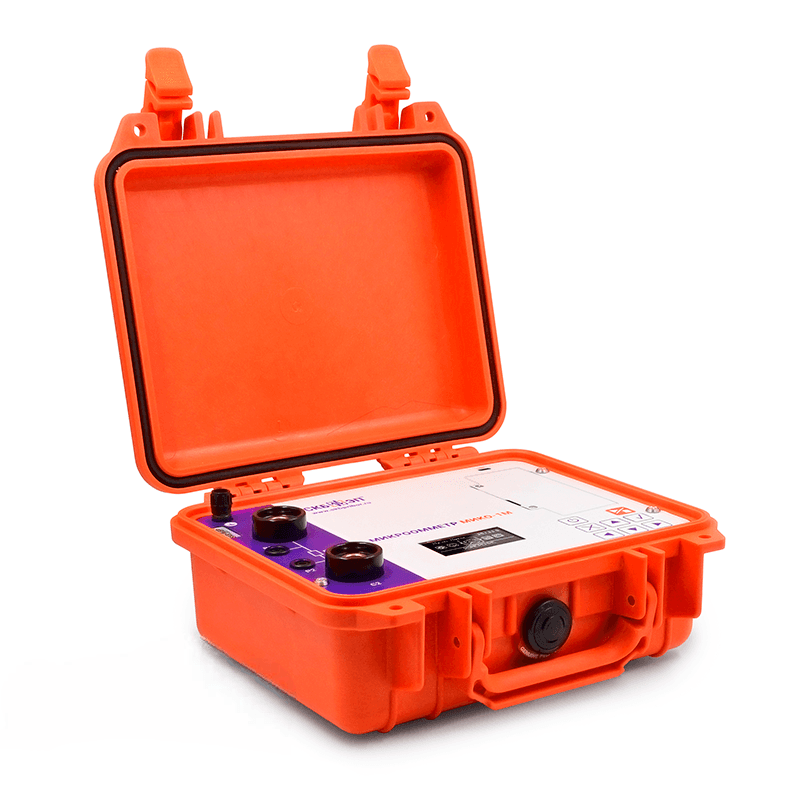

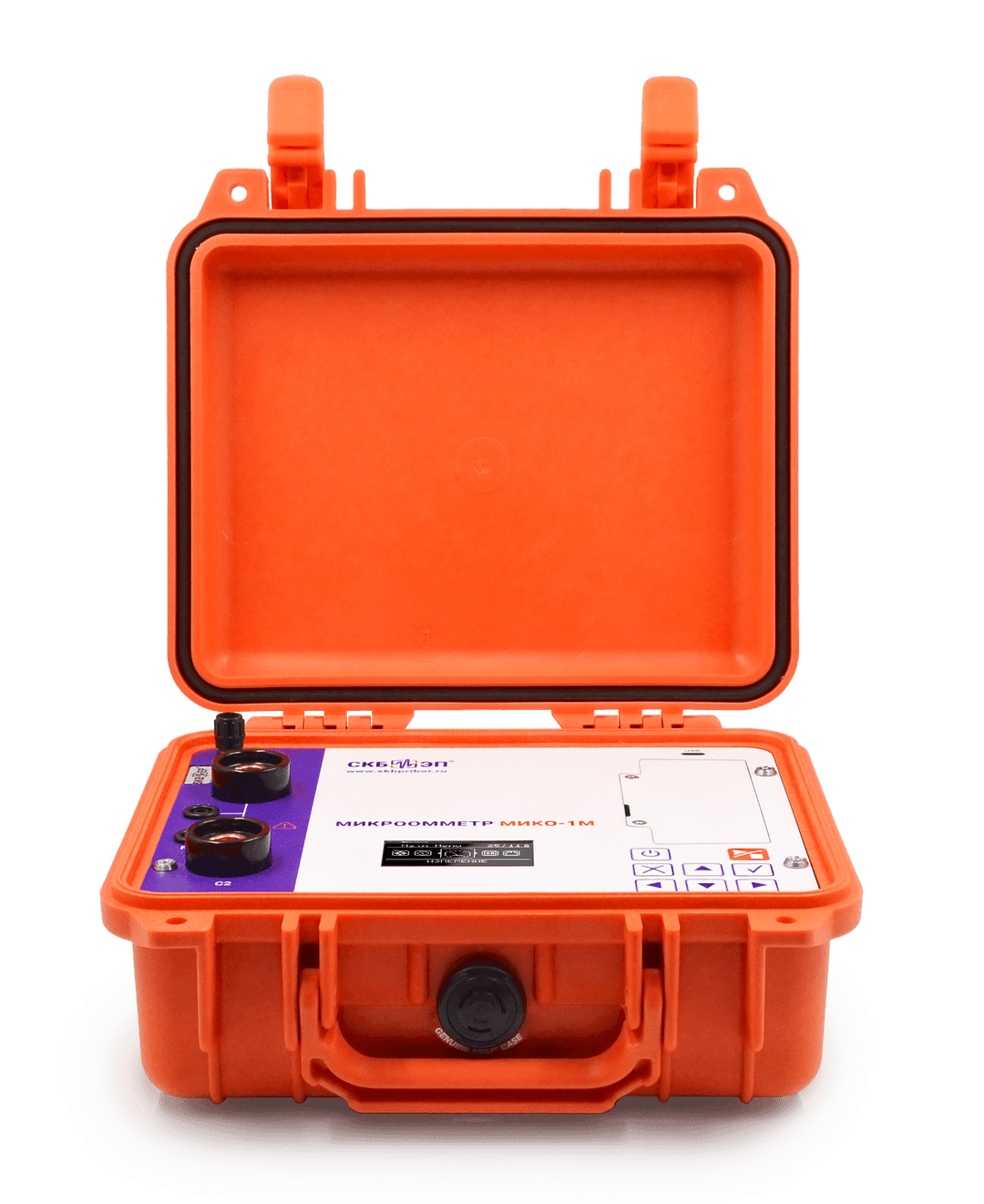

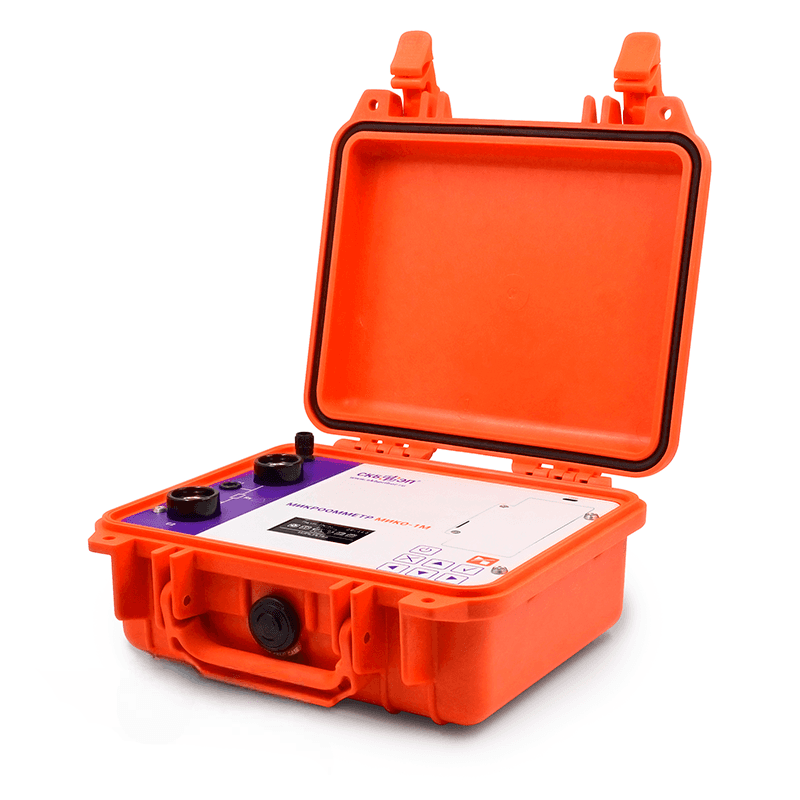

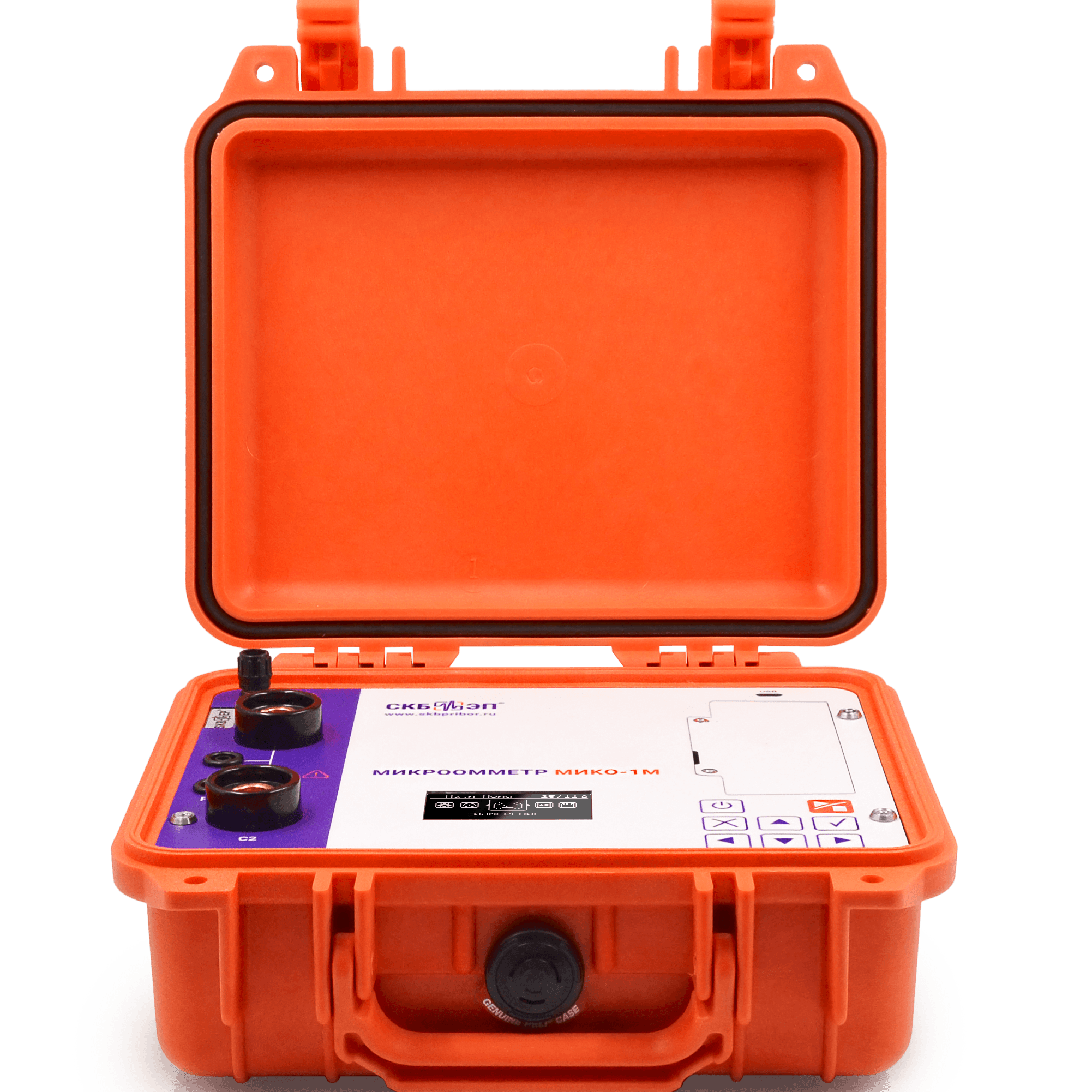

Микроомметр МИКО-1М-50А

Измерение электрического сопротивления в безиндуктивных цепях в диапазоне 1 μΩ ÷ 0,1Ω

Современный промышленный микроомметр МИКО-1М-50А предназначен для измерения электрического сопротивления постоянному току в диапазоне 1 µΩ ÷ 0,1 Ω с точностью ±0,2%.

Объекты диагностики:

• Высоковольтные и автоматические выключатели;
• Размыкатели, контакторы, реле, соединители и разъединители;
• Болтовые, сварные и паяные соединения токопроводов и шин;
• Рельсовые соединения и колёсные пары вагонов;
• Электродвигатели, генераторы, компенсаторы и прочие объекты (измерение металлосвязи).

МИКО-1М-50А предназначен для применения в электрических сетях, на электростанциях и подстанциях, тяговых подстанциях электрифицированного транспорта, а также на промышленных предприятиях.

Доступен в двух модификациях: МИКО-1М-50А и МИКО-1М-100А

МИКО-1М-50А обеспечивает силу измерительного тока до 50А, что оптимально для точного измерения малых и переходных сопротивлений в электрооборудовании. Такой ток эффективно устраняет влияние масляных и оксидных плёнок, что позволяет точно определить фактическое значение переходного сопротивления измеряемого объекта.

Для задач, требующих повышенного тестового тока, предусмотрена модификация МИКО-1М-100А с измерительным током 100А. Она подходит для измерения переходных сопротивлений постоянному току, включая высоковольтные выключатели, где нормируется проведение измерений при увеличенном токе.

Типы запуска и проведения процесса измерения сопротивления

Прибор поддерживает 4 режима запуска измерений, которые обеспечивают гибкость работы и позволяют автоматизировать процесс в зависимости от задач пользователя.

• Однократный — для проведения измерения пользователь вручную подключает измерительные клеммы к объекту и нажимает кнопку СТАРТ. Прибор выполняет измерение один раз и переходит в состояние ожидания следующей команды.
• Периодический — используется для измерений с заданным интервалом времени. После нажатия СТАРТ прибор автоматически запускает измерения через установленный промежуток времени без участия оператора. Этот режим удобен, когда руки пользователя заняты подключением кабелей или требуется наблюдение за изменением параметров во времени.
• Периодическая цепь — сочетает автоматическую активацию по замыканию измерительной цепи и периодическую работу. После нажатия СТАРТ прибор ожидает замыкания контактов — как только контакты соединены, начинается измерение. Измерения продолжаются непрерывно до тех пор, пока пользователь не остановит процесс.
• Режим ТТ — для проведения измерения в выключателях со встроенными трансформаторами тока. Данный режим позволяет учитывать влияние индуктивности и исключает дополнительную погрешность.

Контроль целостности измерительной цепи перед началом измерений

При подключении измерительных кабелей прибор автоматически выполняет проверку целостности измерительной цепи. Это позволяет убедиться в корректности подключения и готовности системы к проведению измерений.

В случае нарушения соединения прибор своевременно сигнализирует об ошибке, предотвращая получение некорректных результатов и повышая надёжность диагностики.

Проведение измерений в лабораториях и на промышленных предприятия

Прибор разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление. Благодаря этому устройство может эффективно применяться для проведения измерений в широком спектре сред, включая исследовательские лаборатории различного профиля и производственные площадки промышленных предприятий с их особыми условиями эксплуатации.

Встроенный архив и передача данных на ПК или мобильное устройство

МИКО-1М-50А оснащён встроенным циклическим архивом на 256 измерений.

В дальнейшем планируется внедрение специального программного обеспечения (ПО) для ПК, которое будет использоваться для управления прибором. Передача результатов измерений будет осуществляется по USB-кабелю. В настоящее время ПО находится в разработке.

Автономность и сменный блок аккумулятора

Встроенный аккумулятор обеспечивает длительную работу без подзарядки. А дополнительный блок батареи позволяет продлить время автономной работы и заменить аккумулятор самостоятельно по истечению срока эксплуатации основного.

Простота, портативность и надёжность

Для проведения измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр с эргономичными измерительными кабелями.
МИКО-1М-50А, имеет малый вес (3,5 кг) и габариты (271 × 246× 124 мм), что позволяет подниматься с прибором на любой выключатель.
