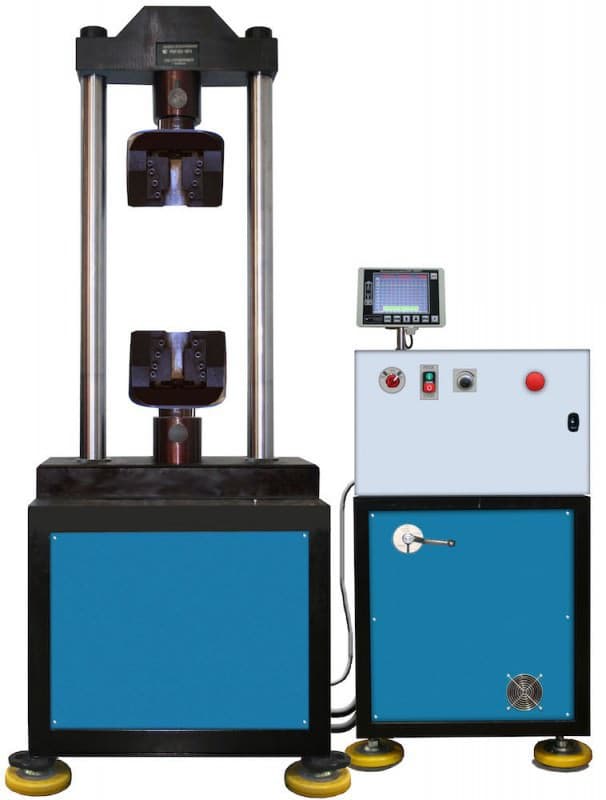

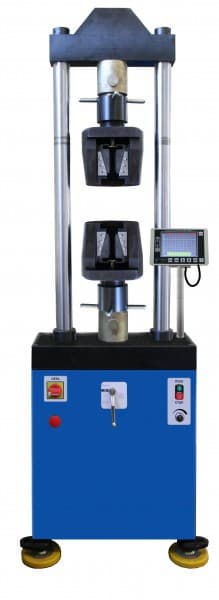

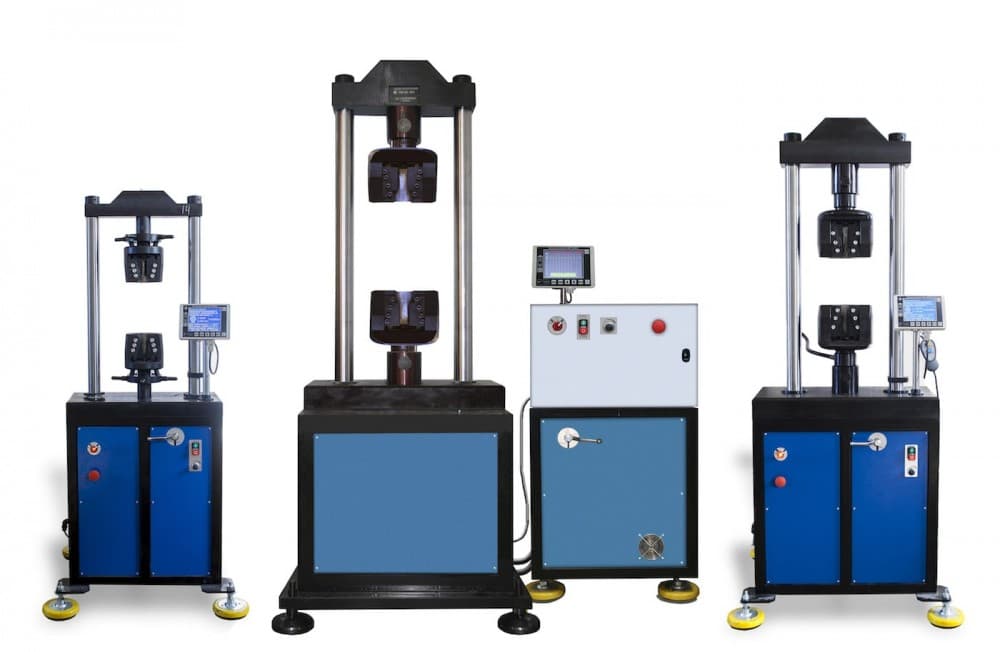

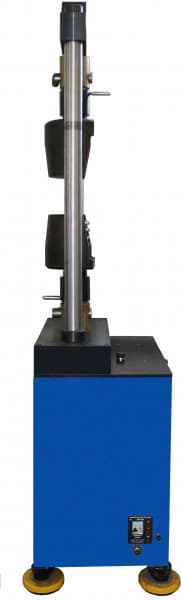

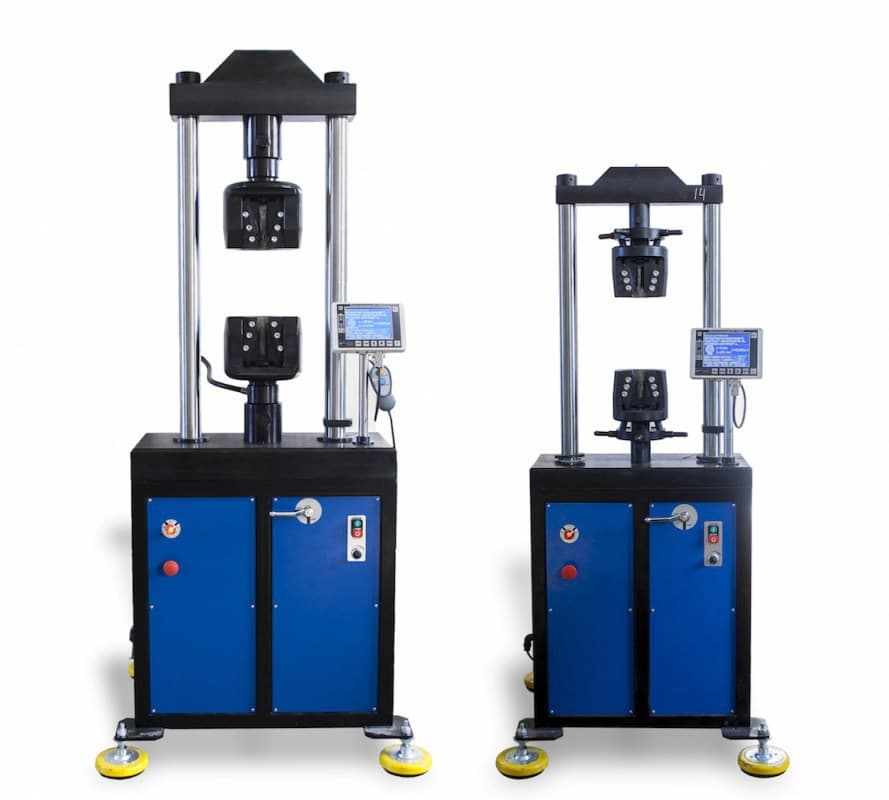

Машины разрывные испытательные РМГ-МГ4
Код товара: 593
Цена по запросу
Испытательные машины типа РМГ-МГ4 предназначены для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 и др. при статических режимах нагружения.
Область применения машин – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.
Ввод исходных данных (вид испытания, размеры образца, скорость нагружения и режим нагружения) осуществляется в диалоговом режиме с клавиатуры блока управления машиной.

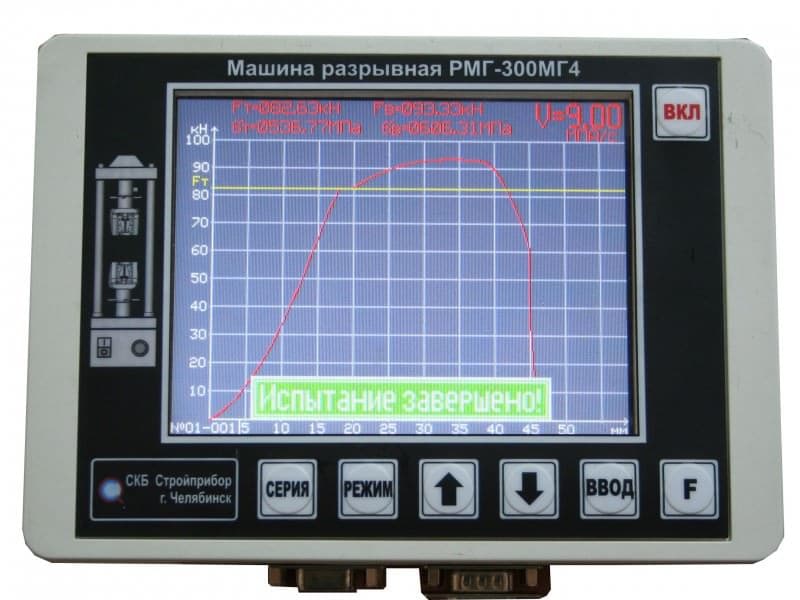

Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание установленной пользователем скорости нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления разрыву.

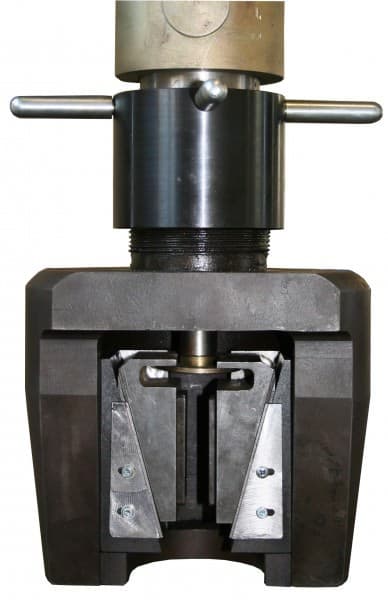

Клиновые захваты машин типов РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4 снабжены гидравлическим приводом механизма зажатия образца. Управление гидравлическим приводом захватов осуществляется с выносного пульта управления.
Индикация процесса нагружения производится на цветном дисплее.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем и передаются на ПК с возможностью последующего документирования.
Машины имеют гидравлический привод 220 В/50 Гц.
| Наименование характеристики | Модификации | ||||
| РМГ-50МГ4 | РМГ-100МГ4 | РМГ-200МГ4 | РМГ-300МГ4 | РМГ-500МГ4 | |
| Пределы измерений, кН | |||||
| - наибольший | 50 | 100 | 200 | 300 | 500 |
| - наименьший | 1 | 2 | 4 | 6 | 10 |
| Цена единицы наименьшего разряда, кН | 0,005 | 0,01 | 0,02 | 0,03 | 0,05 |
| Пределы допускаемой относительной погрешности измерения силы, % | ± 1 | ||||
| Диапазон регулирования скорости нагружения: | |||||
| - кН/с | 0,05 - 2,5 | 0,1 - 4,0 | 0,5 - 5,0 | ||
| - МПа/с | 0,2 - 12 | 0,5 - 15 | 1 - 20 | ||
Пределы допускаемой относительной погрешности поддержания скорости нагружения, % | ± 5 | ||||
| Размеры испытуемых образцов: | |||||
| - диаметры круглых образцов, мм | 3...12 | 5...18 | 6...22 | 6...24 | 10...35 |
| - толщина плоских образцов, мм | (0,5...13) х 40 | (0,5...16) х 40 | (2...20) х 45 | ||
| Питание: | |||||
| - напряжение, В | 220 ± 22 | ||||
| - частота, Гц | 50 ± 0,5 | ||||
| Потребляемая мощность, кВт, не более | 0,38 | 0,45 | 0,52 | 0,65 | 0,72 |
| Ход активного захвата, мм | 140 | 190 | |||
| Высота рабочего пространства с установленными клиновыми захватами, мм, не менее | 10...200 | 70...290 | 230...370 | ||
| Ширина рабочего пространства, мм, не менее | 350 | 340 | 420 | ||
| Габаритные размеры (ДхШхВ), мм, не более | |||||
| - нагружающее устройство | 700x650x1750 | 800x750x2100 | 850x700x2300 | ||
| - насосная установка | - | - | 650x650x1300 | ||
| Масса, кг, не более | 340 | 700 | 1050 | ||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Нагружающее устройство | 1 |
| 2 | Блок управления | 1 |
| 3 | Клиновые захваты | 1 |
| 4 | USB кабель связи с ПК | 1 |
| 5 | Программное обеспечение | 1 |
| 6 | Сетевой кабель | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Методика поверки | 1 |
| 9 | Упаковочная тара | 1 |
Приспособление ИПО-01.100 для испытания пропорциональных цилиндрических образцов Стройприбор
Цена по запросу
Код товара:926
Приспособление ИСА-01.100 для испытания образцов крестообразных, тавровых и нахлесточных соединений Стройприбор
Цена по запросу
Код товара:927
Приспособление ИМС-100 для испытания металла и сварных соединений на изгиб, смятие и сжатие Стройприбор
Цена по запросу
Код товара:925
Приспособление ИМС-300 для испытания металла и сварных соединений на изгиб, смятие и сжатие Стройприбор
Цена по запросу
Код товара:928

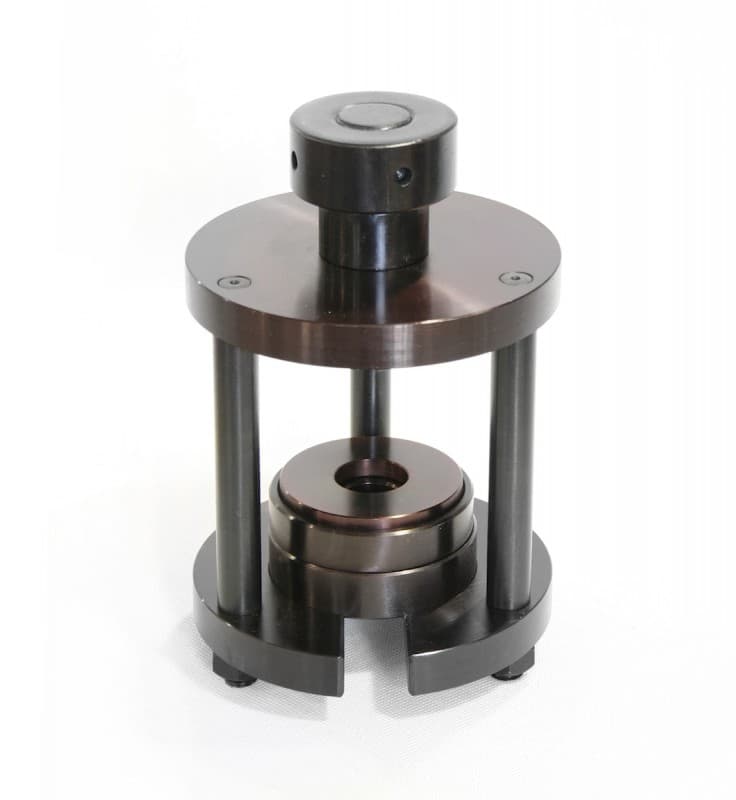

Приспособление ИСА-01.300 для испытания образцов крестообразных, тавровых и нахлесточных соединений Стройприбор
Цена по запросу
Код товара:929

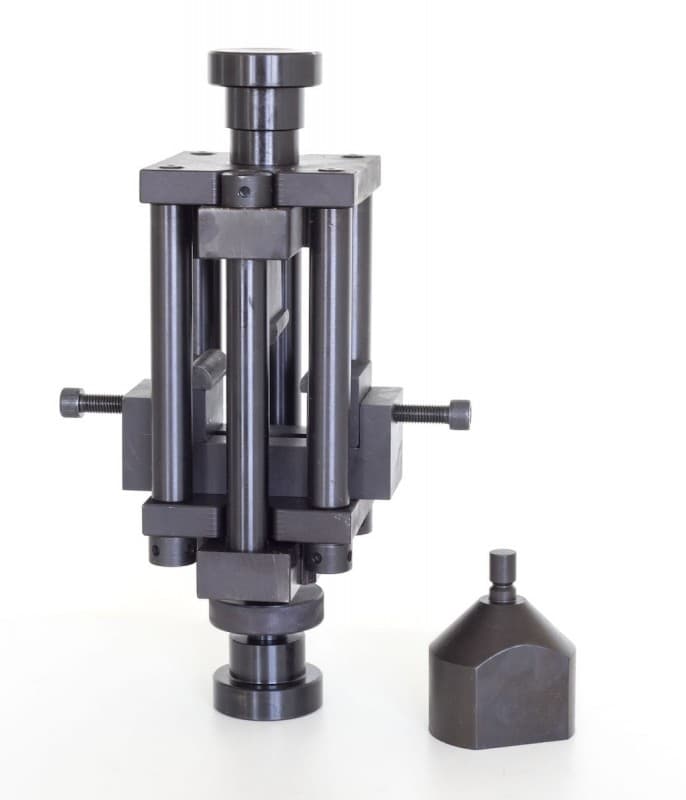

Приспособление ИМС-500 для испытания металла и сварных соединений на изгиб, смятие и сжатие Стройприбор
Цена по запросу
Код товара:930

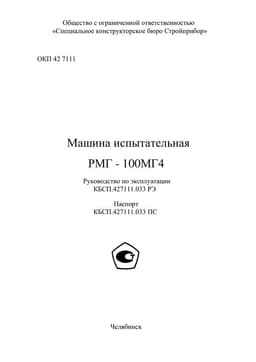

Руководство по эксплуатации (инструкция) РМГ-100МГ4

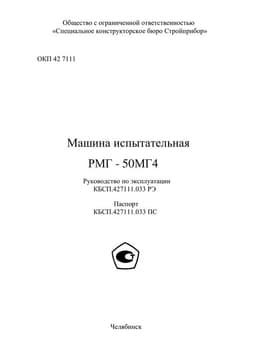

Руководство по эксплуатации (инструкция) РМГ-50МГ4
