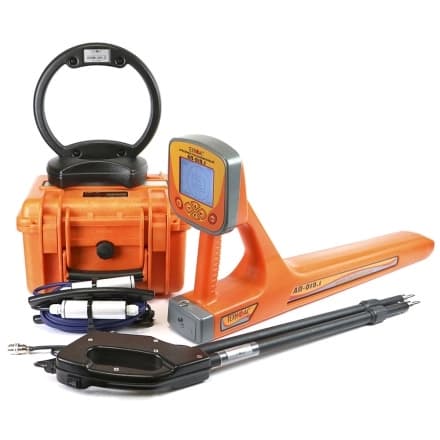

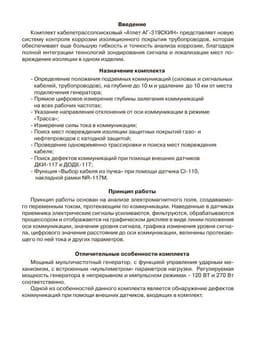

Кабелетрассоискатель Атлет АГ-319СКИН

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение кабелетрассоискателя Атлет АГ-319СКИН

• Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
• Поиск электрических кабелей под напряжением.
• Поиск мест пересечения трубопровода и кабеля.
• Определение мест повреждения кабельных линий.
• Обследование участков местности перед проведением земляных работ.
• Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).

Особенности приемника АП-019.1

• Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
• Изображение трассы на экране прибора.
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
• Дополнительные функций при подключении внешних датчиков.
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
• Меню на двух языках (русский и английский).

Особенности генератора АГ-120ТМ

• Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
• Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
• Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
• Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
• Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
• Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
• Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Функциональные возможности приемника АП-019.1 в различных режимах работы

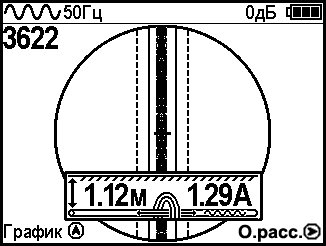

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

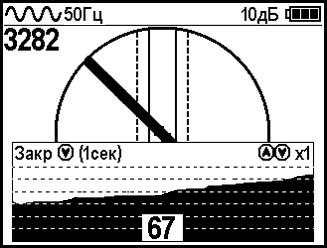

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

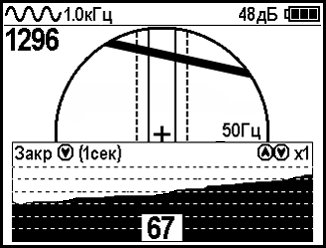

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

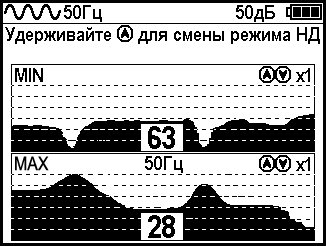

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

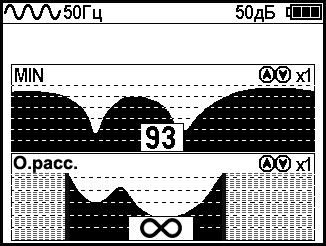

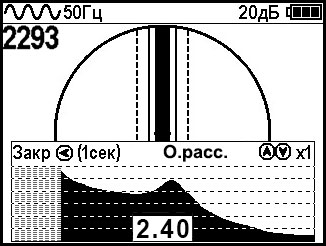

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

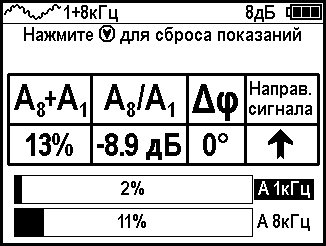

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Рекомендуемые области применения кабелетрассоискателя Атлет АГ-319СКИН

• Электросети.
• Телекоммуникация.
• Строительно-монтажные организации.
• ЖКХ.
• Водоканалы.
• Теплосети.
• Нефтегазовая отрасль.
• Геодезия.

• Характеристики трассопоискового приемника АП-019.1

  Параметр	Значение
  Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
  Добротность квазирезонансных фильтров (Q)	100
  Диапазон частот «Широкая полоса»	0,04…8 кГц
  Диапазон частот «Радио»	8…40 кГц
  Максимальный коэффициент усиления электрического тракта	100 дБ
  Количество встроенных датчиков	4
  Подключаемые внешние датчики	CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
  Управление чувствительностью	- автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты»
  Определение глубины залегания трассы	автоматически в режиме «Трасса» 0...10 м
  Точность определения глубины залегания	±5%
  Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001...9,99 А
  Точность измерения тока принимаемого сигнала	±5%
  Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
  Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
  Индицируемые параметры	- параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала
  Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
  Источник питания	4…7 В (4 элемента тип «С»)
  Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
  Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
  Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
  Степень защиты корпуса	IP54
  Габаритные размеры	330х140х700 мм
  Масса	2,4 кг

  Характеристики трассировочного генератора АГ-120ТМ

  Параметр	Значение
  Частоты синусоидального сигнала, Гц
  Частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
  Частота f1 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
  Режимы генерации
  Режим 1	непрерывный «НП»
  Режим 2	кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц
  Режим 3	двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1
  Режим 4	генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
  Выходные параметры синусоидальной генерации
  Выходной ток, А
  Максимальный в ручном режиме:
  - непрерывная и двухчастотная генерация	10
  - кратковременные посылки	15
  Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
  Максимальное выходное напряжение, В
  При автономном питании	220 (180 при «2F»)
  С добавлением внешнего аккумулятора 12 В	330 (260 при «2F»)
  При питании от сетевого блока	110 (90 при «2F»)
  Максимальная выходная мощность, Вт
  При автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
  С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
  От сетевого блока (СБП)	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
  ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
  Допустимое сопротивление нагрузки	- любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
  Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")
  Источники питания
  Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
  Ресурс питания при 0ºС в зависимости от мощности не менее, ч
  Непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
  Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
  Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно)
  Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
  Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
  Допустимые внешние аккумуляторы	11...14 В / 22...28 В
  Функциональные особенности
  Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)
  Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе
  Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
  Конструктивные параметры
  Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
  Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
  Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
  Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
  Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
  Степень защиты корпуса	IP54
  Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
  Вес электронного блока, не более, кг	14,5

  Характеристики индукционной антенны ИЭМ-301.3

  Параметр	Значение
  Максимальная мощность, подводимая к «рамке», не более Вт	10
  Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
  Тип корпуса	пластмассовый, герметичный

  Характеристики датчика контроля качества изоляции ДКИ-117

  Параметр	Значение
  Чувствительность в различных положениях переключателя, В: - «0» - «I» - «II»	0,3…14 3…1400 30…1400
  Частотный диапазон чувствительности, Гц	40...10000
  Максимально допустимое переменное входное напряжение, В	400
  База (расстояние между электродами в рабочем положении), не более, мм: - на угол 30° - на угол 60°	550  880
  Длина штанг, не более, мм: - в рабочем положении - в транспортном положении	870 490
  Вес, не более, кг	0,8

  Характеристики датчика определителя дефектов коммуникаций ДОДК-117

  Параметр	Значение
  Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм2	15
  Точность определения обрыва кабеля, м	0,25
  Входное сопротивление датчика, МОм	2,4
  Питание предварительного усилителя	внешнее от приёмника
  Коэффициент усиления предварительного усилителя, дБ	40
