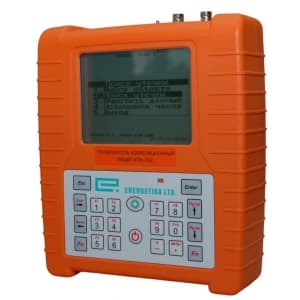

Корреляционный течеискатель ЛИДЕР-КТМ-250
Код товара: 1560
Цена по запросу
Корреляционные течеискатели (коррелометры) ЛИДЕР-КТМ-250 применяют для обнаружения мест утечек в системах трубопроводов. Они стабильно работают в любое время, через стены и дороги, несмотря на глубину и лотки, даже в шумной промзоне или городе с его транспортом и прочим окружением, когда применение акустических течеискателей неэффективно.
Область применения: поиск и локализация утечек жидкостей из трубопроводов, находящихся под давлением, в коммунальном хозяйстве, теплоснабжении, на нефтепромыслах, в нефтехимической и газовой промышленности.
Преимущества корреляционного метода поиска утечек по сравнению с акустическими:
- более высокая точность определения утечек;
- возможность поиска скрытых утечек, не имеющих видимого проявления на поверхности;
- возможность выявления малых утечек (при расходе менее 5 л/мин);
- сравнительно небольшое время для поиска утечек;
- возможность профилактического обследования подземных трубопроводов на предмет поиска скрытых утечек и несанкционированных врезок;
- широкие возможности отстройки от паразитных источников шума, применение специальных методов обработки сигналов для повышения достоверности локализации утечек.
Корреляционный течеискатель ЛИДЕР-КТМ-250 позволяет быстро получать точный результат, при этом стоимость в 2-3 раза ниже, чем у западных моделей, гарантийный срок - в 2 раза больше. С его помощью вы сможете:
- Снизить затраты от перерасхода воды
- Минимизировать ущерб от утечек третьим лицам
- Существенно снизить затраты на восстановление благоустройства
- Сократить время на обнаружение и устранение повреждения
- Повысить оснащенность и эффективность техслужбы предприятия
Утечка - это всегда головная боль и лишние расходы. Чем раньше вы найдете место утечки, тем больше шансов предотвратить неприятности. Именно поэтому для решения вашей задачи требуется действительно профессиональное оборудование.
Всегда и везде
Что же делает корреляционный течеискатель ЛИДЕР-КТМ-250 профессиональным? Дело в том, что все его параметры подобраны таким образом, чтобы обеспечить наиболее удобную и эффективную эксплуатацию прибора в любых условиях.
У вас в трубах вода, теплоноситель или, может быть, нефтепродукты?
С помощью ЛИДЕР-КТМ-250 вы одинаково легко выявляете протечки в напорных трубопроводах с любым типом жидкости. Также он независим от глубины залегания труб и вида грунта.
Эффективная работа на любых объектах - это визитная карточка ЛИДЕР-КТМ.
Ищете утечку вблизи правительственного учреждения или пожарной части?
Никакие "глушилки" вам не страшны! Экранированный кабель между электронным блоком и датчиками надежно страхует вас от любого ЭМ-воздействия.
Промышленная зона с сильной ЭМ-зашумленностью?
У течеискателя ЛИДЕР-КТМ-250 не бывает рассинхронизации сигналов их-за радиопомех. Вы всегда получаете данные от датчиков с первого раза.

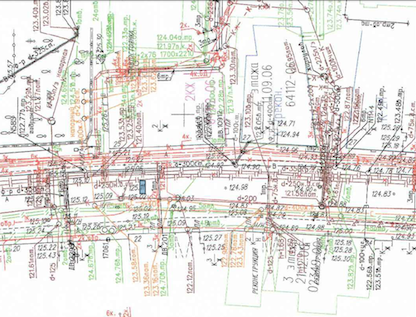

На трубопроводе большое количество тройников, кранов, отводов?

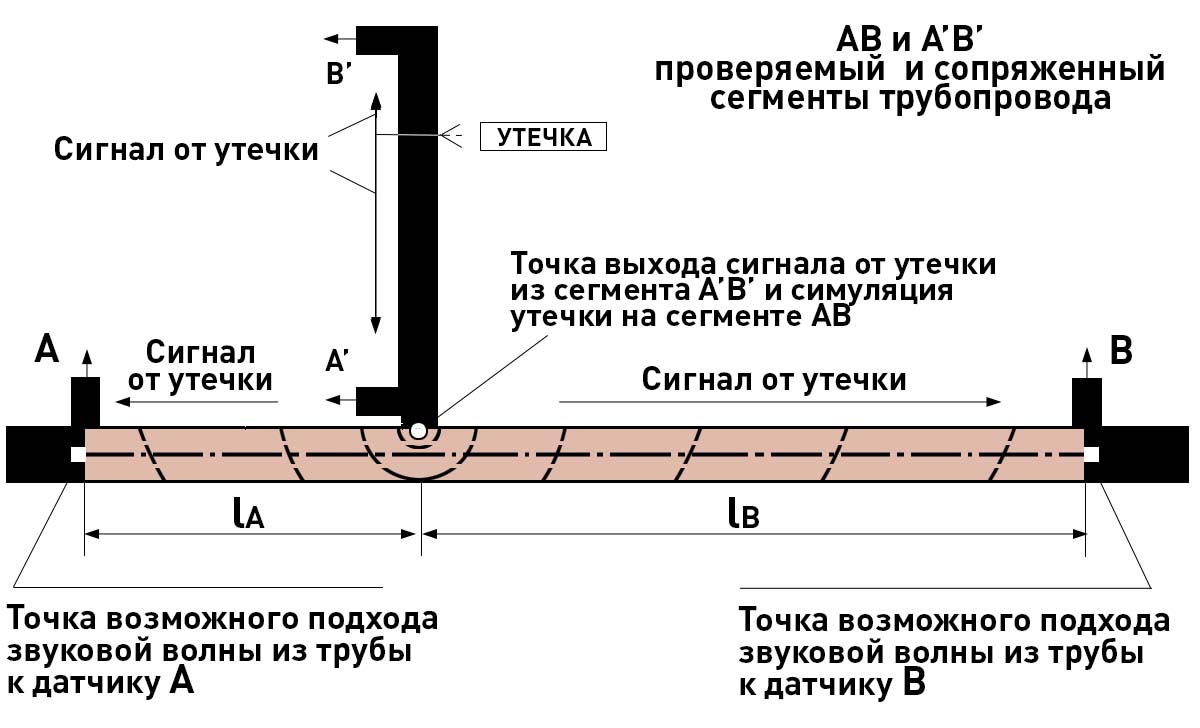

Интеллектуальные алгоритмы легко подавляют паразитные сигналы от работающего оборудования. Выявляются и исключаются "мнимые утечки" - отраженные сигналы от запорной арматуры. Если утечек несколько, то вы увидите их всех сразу. Даже при самой замысловатой конфигурации вашего трубопровода.
А в самых сложных случаях доступна функция прослушивания канала в режиме реального времени.
Вас поджимает время, а заказчик или руководство требует немедленный результат?
Время развертывания комплекта - всего несколько минут.

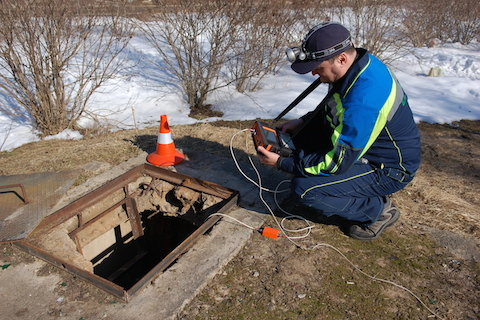

Устанавливаете магнитные датчики на трубу и вводите параметры измерения. Это всё. Уже через 2-3 минуты вы владеете полной информацией. Расстояние до утечки отображается на большом ЖК-экране относительно каждого из датчиков. И вдобавок в точной привязке к схеме трубопровода.
Можно открывать ордер на земляные работы и начинать аварийный ремонт.
Комплекты течеискателей Лидер-КТМ-250
| КОМПЛЕКТЫ | Исполнение 01 (для холодного водоснабжения) | Исполнение 00 (для тепловых сетей) | Исполнение 02 (универсальный) |
|---|---|---|---|
| Оборудование | |||
| Корреляционный течеискатель ЛИДЕР-КТМ-250 | + | + | + |
| Встроенные предусилители (удобно для жидкостей с Т < 60°С) | + | + | |
| Выносные предусилители (необходимо для поиска утечек на теплосетях) | + | + | |
| Цена | По запросу | По запросу | По запросу |
*один из трех вариантов подарков можно выбрать при заказе течеискателя
**дополнительная выгода до 50 000 рублей - уточняйте в отделе продаж
| Рабочий частотный диапазон измерения прибора | от 100 до 10000 Гц с поддиапазонами: от 100 до 1000 Гц; от 100 до 2000 Гц; от 100 до 4000 Гц; от 100 до 10000 Гц |
Неравномерность амплитудно-частотной характеристики прибора в диапазоне частот от 100 до 10000 Гц | не более ±30% |
Входной диапазон измерения СКЗ переменного напряжения прибора с выносными усили- телями | от 0,1 до 316 мВ |
| Диапазон измерения временных интервалов между сигналами в каналах А и Б | от 15 до 990 мс |
Пределы допускаемой основной абсолютной погрешности прибора при измерении вре- менных интервалов между сигналами в каналах А и Б в диапазоне: | - от 15 до 120 мс ± 0,2 мс; (0,24 м) - при скорости звука 1200 м/с - от 120 до 740 мс ± 1,0 мс; (1,2 м) - от 740 до 990 мс ± 2,0 мс (2,4 м) |
Пределы допускаемой дополнительной абсолютной погрешности прибора от изменения температуры в рабочих условиях при измерении временных интервалов между сигналами в каналеА и Б в диапазоне: | - от 15 до 120 мс ± 0,1 мс; (0,12 м) - при скорости звука 1200 м/с - от 120 до 740 мс ± 0,5 мс; (0,6 м) - от 740 до 990 мс ± 1,0 мс (1,2 м) |
| Отношение сигнал/шум при минимальном измеряемом сигнале | не менее 12дБ |
| Сохранение технических характеристик прибора в пределах норм, установленных ТУ, при питании от внутренних аккумуляторов напряжением | от 5,5 до 6,9 В |
| Время установления рабочего режима | не более 5 мин |
| Время непрерывной работы прибора без подзарядки аккумуляторов | не менее 6 часов |
| Переходное затухание между каналами прибора | не менее 60 дБ |

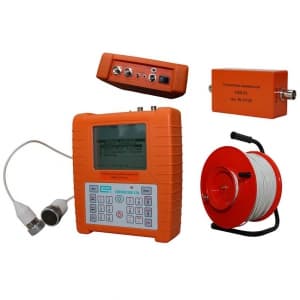

| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измерительный блок ЛИДЕР-КТМ-250 | 1 |

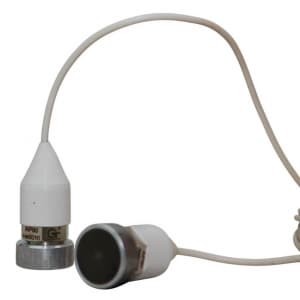

| 2 | Вибропреобразователь однопозиционный АР-98 со встроенной электроникой | 1 |

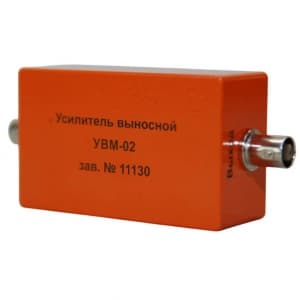

| 3 | Выносной предусилитель (2 шт.) | 1 |

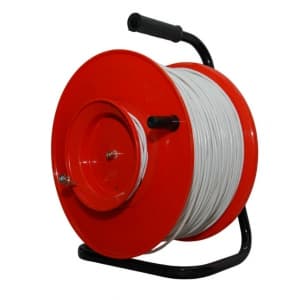

| 4 | Катушка с измерительным кабелем типа РК-50, 250 м (1 шт) | 1 |
| 5 | Кабель измерительный типа РК-50 – 10м (1 шт) | 1 |
| 6 | Кабель USB (1 шт.) | 1 |
| 7 | Зарядное устройство | 1 |
| 8 | Наушники | 1 |
| 9 | Программное обеспечение «АНАЛИЗ УТЕЧЕК» | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Мягкая сумка | 1 |
| 12 | Чехол на измерительный блок | 1 |
| 13 | Транспортный кейс для переноски и хранения | 1 |
Руководство по эксплуатацииОписание
Корреляционные течеискатели (коррелометры) ЛИДЕР-КТМ-250 применяют для обнаружения мест утечек в системах трубопроводов. Они стабильно работают в любое время, через стены и дороги, несмотря на глубину и лотки, даже в шумной промзоне или городе с его транспортом и прочим окружением, когда применение акустических течеискателей неэффективно.
Область применения: поиск и локализация утечек жидкостей из трубопроводов, находящихся под давлением, в коммунальном хозяйстве, теплоснабжении, на нефтепромыслах, в нефтехимической и газовой промышленности.
Преимущества корреляционного метода поиска утечек по сравнению с акустическими:
- более высокая точность определения утечек;
- возможность поиска скрытых утечек, не имеющих видимого проявления на поверхности;
- возможность выявления малых утечек (при расходе менее 5 л/мин);
- сравнительно небольшое время для поиска утечек;
- возможность профилактического обследования подземных трубопроводов на предмет поиска скрытых утечек и несанкционированных врезок;
- широкие возможности отстройки от паразитных источников шума, применение специальных методов обработки сигналов для повышения достоверности локализации утечек.
Корреляционный течеискатель ЛИДЕР-КТМ-250 позволяет быстро получать точный результат, при этом стоимость в 2-3 раза ниже, чем у западных моделей, гарантийный срок - в 2 раза больше. С его помощью вы сможете:
- Снизить затраты от перерасхода воды
- Минимизировать ущерб от утечек третьим лицам
- Существенно снизить затраты на восстановление благоустройства
- Сократить время на обнаружение и устранение повреждения
- Повысить оснащенность и эффективность техслужбы предприятия
Утечка - это всегда головная боль и лишние расходы. Чем раньше вы найдете место утечки, тем больше шансов предотвратить неприятности. Именно поэтому для решения вашей задачи требуется действительно профессиональное оборудование.
Всегда и везде
Что же делает корреляционный течеискатель ЛИДЕР-КТМ-250 профессиональным? Дело в том, что все его параметры подобраны таким образом, чтобы обеспечить наиболее удобную и эффективную эксплуатацию прибора в любых условиях.
У вас в трубах вода, теплоноситель или, может быть, нефтепродукты?
С помощью ЛИДЕР-КТМ-250 вы одинаково легко выявляете протечки в напорных трубопроводах с любым типом жидкости. Также он независим от глубины залегания труб и вида грунта.
Эффективная работа на любых объектах - это визитная карточка ЛИДЕР-КТМ.
Ищете утечку вблизи правительственного учреждения или пожарной части?
Никакие "глушилки" вам не страшны! Экранированный кабель между электронным блоком и датчиками надежно страхует вас от любого ЭМ-воздействия.
Промышленная зона с сильной ЭМ-зашумленностью?
У течеискателя ЛИДЕР-КТМ-250 не бывает рассинхронизации сигналов их-за радиопомех. Вы всегда получаете данные от датчиков с первого раза.
На трубопроводе большое количество тройников, кранов, отводов?
Интеллектуальные алгоритмы легко подавляют паразитные сигналы от работающего оборудования. Выявляются и исключаются "мнимые утечки" - отраженные сигналы от запорной арматуры. Если утечек несколько, то вы увидите их всех сразу. Даже при самой замысловатой конфигурации вашего трубопровода.
А в самых сложных случаях доступна функция прослушивания канала в режиме реального времени.
Вас поджимает время, а заказчик или руководство требует немедленный результат?
Время развертывания комплекта - всего несколько минут.
Устанавливаете магнитные датчики на трубу и вводите параметры измерения. Это всё. Уже через 2-3 минуты вы владеете полной информацией. Расстояние до утечки отображается на большом ЖК-экране относительно каждого из датчиков. И вдобавок в точной привязке к схеме трубопровода.
Можно открывать ордер на земляные работы и начинать аварийный ремонт.
Комплекты течеискателей Лидер-КТМ-250
| КОМПЛЕКТЫ | Исполнение 01 (для холодного водоснабжения) | Исполнение 00 (для тепловых сетей) | Исполнение 02 (универсальный) |
|---|---|---|---|
| Оборудование | |||
| Корреляционный течеискатель ЛИДЕР-КТМ-250 | + | + | + |
| Встроенные предусилители (удобно для жидкостей с Т < 60°С) | + | + | |
| Выносные предусилители (необходимо для поиска утечек на теплосетях) | + | + | |
| Цена | По запросу | По запросу | По запросу |
*один из трех вариантов подарков можно выбрать при заказе течеискателя
**дополнительная выгода до 50 000 рублей - уточняйте в отделе продаж
Характеристики
| Рабочий частотный диапазон измерения прибора | от 100 до 10000 Гц с поддиапазонами: от 100 до 1000 Гц; от 100 до 2000 Гц; от 100 до 4000 Гц; от 100 до 10000 Гц |
Неравномерность амплитудно-частотной характеристики прибора в диапазоне частот от 100 до 10000 Гц | не более ±30% |
Входной диапазон измерения СКЗ переменного напряжения прибора с выносными усили- телями | от 0,1 до 316 мВ |
| Диапазон измерения временных интервалов между сигналами в каналах А и Б | от 15 до 990 мс |
Пределы допускаемой основной абсолютной погрешности прибора при измерении вре- менных интервалов между сигналами в каналах А и Б в диапазоне: | - от 15 до 120 мс ± 0,2 мс; (0,24 м) - при скорости звука 1200 м/с - от 120 до 740 мс ± 1,0 мс; (1,2 м) - от 740 до 990 мс ± 2,0 мс (2,4 м) |
Пределы допускаемой дополнительной абсолютной погрешности прибора от изменения температуры в рабочих условиях при измерении временных интервалов между сигналами в каналеА и Б в диапазоне: | - от 15 до 120 мс ± 0,1 мс; (0,12 м) - при скорости звука 1200 м/с - от 120 до 740 мс ± 0,5 мс; (0,6 м) - от 740 до 990 мс ± 1,0 мс (1,2 м) |
| Отношение сигнал/шум при минимальном измеряемом сигнале | не менее 12дБ |
| Сохранение технических характеристик прибора в пределах норм, установленных ТУ, при питании от внутренних аккумуляторов напряжением | от 5,5 до 6,9 В |
| Время установления рабочего режима | не более 5 мин |
| Время непрерывной работы прибора без подзарядки аккумуляторов | не менее 6 часов |
| Переходное затухание между каналами прибора | не менее 60 дБ |
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Измерительный блок ЛИДЕР-КТМ-250 | 1 |
| 2 | Вибропреобразователь однопозиционный АР-98 со встроенной электроникой | 1 |
| 3 | Выносной предусилитель (2 шт.) | 1 |
| 4 | Катушка с измерительным кабелем типа РК-50, 250 м (1 шт) | 1 |
| 5 | Кабель измерительный типа РК-50 – 10м (1 шт) | 1 |
| 6 | Кабель USB (1 шт.) | 1 |
| 7 | Зарядное устройство | 1 |
| 8 | Наушники | 1 |
| 9 | Программное обеспечение «АНАЛИЗ УТЕЧЕК» | 1 |
| 10 | Руководство по эксплуатации | 1 |
| 11 | Мягкая сумка | 1 |
| 12 | Чехол на измерительный блок | 1 |
| 13 | Транспортный кейс для переноски и хранения | 1 |
Документы

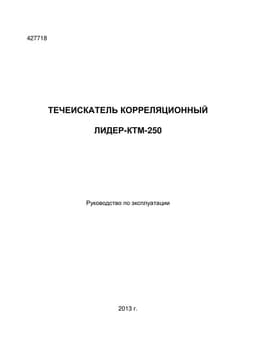

Руководство по эксплуатации
