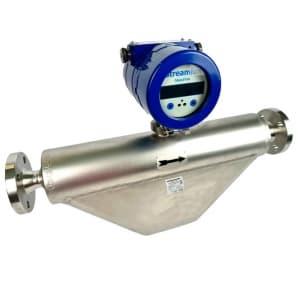

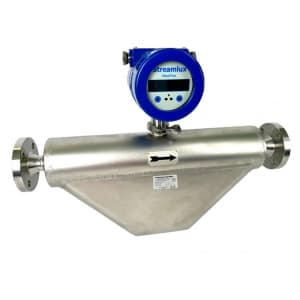

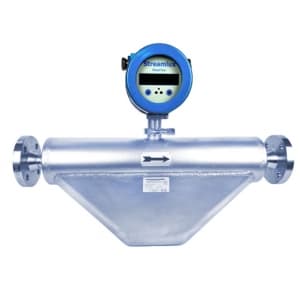

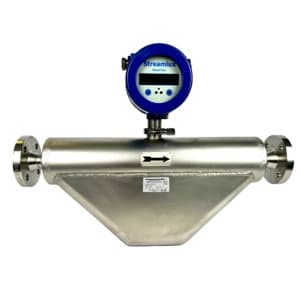

Кориолисовый расходомер Streamlux MassFlow V10
Код товара: 1528
Цена по запросу
Кориолисовый массовый расходомер Streamlux MassFlow V10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.
Он специально разработан для работы с вязкими средами. В его конструкции снижены гидравлические потери за счет уменьшенного изгиба измерительных трубок, что делает прибор оптимальным для точного измерения расхода вязких жидкостей..
Массовый расходомер (массомер) MassFlow V10 построен на принципе действия силы Кориолиса (см. Принцип работы), что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.
Расходомер внесен в реестр СИ Республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета.
Применение
Кориолисовые расходомеры MassFlow V10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Он успешно используется для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевая промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
Также массовые расходомеры Streamlux MassFlow V10 характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
| Диаметр номинальный, мм | DN15...DN50 |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Материал измерительных трубок | Нержавеющая сталь 316L |
| Диапазоны температур измеряемой среды, °C | -50…+200 |
| Температура окружающей среды, °C | -40…+60 |
| Максимальное давление измеряемой среды, МПа | 10 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 650 ~ 2000 |
| Погрешность измерения плотности (жидкости) г/см3 | ± 0,002 |
| Максимальный массовый расход жидкости, кг/ч | до 60 000 (см. таблицу ниже) |
| Максимальный объёмный расход жидкости, дм³/ч* | до 60000/ ρж |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± 0,2 ± 0,1 ± 0,2 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± √(0,2² + ((Δρж / ρ²) · 100)²) ± √(0,1² + ((Δρж / ρ²) · 100)²) ± √(0,2² + ((Δρж / ρ²) · 100)²) |
| Пределы допускаемой абсолютной погрешность при измерении температуры, °C | ±1,0 |
| Класс защиты | IP67 |
| Напряжение, В | 85-265/АС 18…36/DC |
| Коммуникационные выходы | Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
| Длинна кабеля (выносной тип) | В базе - 2м Максимум - 100м |
| Средний рок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85000 |
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. | |
Диапазоны измерений массового расхода жидкости модификации
| Ду (мм) | Минимальный расход Qmin (кг/ч) | Переходный расход Qt (кг/ч) | Номинальный расход Qn (кг/ч) | Максимальный расход Qmax (кг/ч) | Стабильность нуля, Z (± кг/ч) |
| 15 | 225 | 360 | 3 600 | 4 500 | 0,216 |
| 25 | 600 | 960 | 9 600 | 12 000 | 0,576 |
| 50 | 3 000 | 4 800 | 48 000 | 60 000 | 2,88 |
Санитарный сертификат

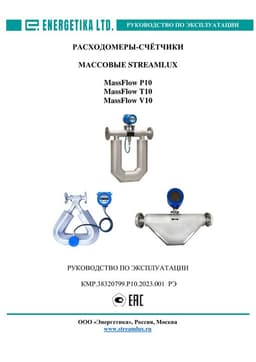

Руководство по эксплуатации MassFlow V10Описание
Кориолисовый массовый расходомер Streamlux MassFlow V10 предназначен для измерения массового расхода, плотности и температуры жидкостей. На основе измеренных значений прибор также вычисляет объёмный расход.
Он специально разработан для работы с вязкими средами. В его конструкции снижены гидравлические потери за счет уменьшенного изгиба измерительных трубок, что делает прибор оптимальным для точного измерения расхода вязких жидкостей..
Массовый расходомер (массомер) MassFlow V10 построен на принципе действия силы Кориолиса (см. Принцип работы), что позволяет напрямую измерять массовый расход жидкости независимо от её вязкости, электропроводности и других физических свойств.
Расходомер внесен в реестр СИ Республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета.
Применение
Кориолисовые расходомеры MassFlow V10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Он успешно используется для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевая промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
Также массовые расходомеры Streamlux MassFlow V10 характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
Характеристики
| Диаметр номинальный, мм | DN15...DN50 |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Материал измерительных трубок | Нержавеющая сталь 316L |
| Диапазоны температур измеряемой среды, °C | -50…+200 |
| Температура окружающей среды, °C | -40…+60 |
| Максимальное давление измеряемой среды, МПа | 10 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 650 ~ 2000 |
| Погрешность измерения плотности (жидкости) г/см3 | ± 0,002 |
| Максимальный массовый расход жидкости, кг/ч | до 60 000 (см. таблицу ниже) |
| Максимальный объёмный расход жидкости, дм³/ч* | до 60000/ ρж |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± 0,2 ± 0,1 ± 0,2 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: | |
– в диапазоне расходов: Qmin ≤ Q < Qt
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax | ± √(0,2² + ((Δρж / ρ²) · 100)²) ± √(0,1² + ((Δρж / ρ²) · 100)²) ± √(0,2² + ((Δρж / ρ²) · 100)²) |
| Пределы допускаемой абсолютной погрешность при измерении температуры, °C | ±1,0 |
| Класс защиты | IP67 |
| Напряжение, В | 85-265/АС 18…36/DC |
| Коммуникационные выходы | Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
| Длинна кабеля (выносной тип) | В базе - 2м Максимум - 100м |
| Средний рок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85000 |
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. | |
Диапазоны измерений массового расхода жидкости модификации
| Ду (мм) | Минимальный расход Qmin (кг/ч) | Переходный расход Qt (кг/ч) | Номинальный расход Qn (кг/ч) | Максимальный расход Qmax (кг/ч) | Стабильность нуля, Z (± кг/ч) |
| 15 | 225 | 360 | 3 600 | 4 500 | 0,216 |
| 25 | 600 | 960 | 9 600 | 12 000 | 0,576 |
| 50 | 3 000 | 4 800 | 48 000 | 60 000 | 2,88 |
Документы
Санитарный сертификатРуководство по эксплуатации MassFlow V10
