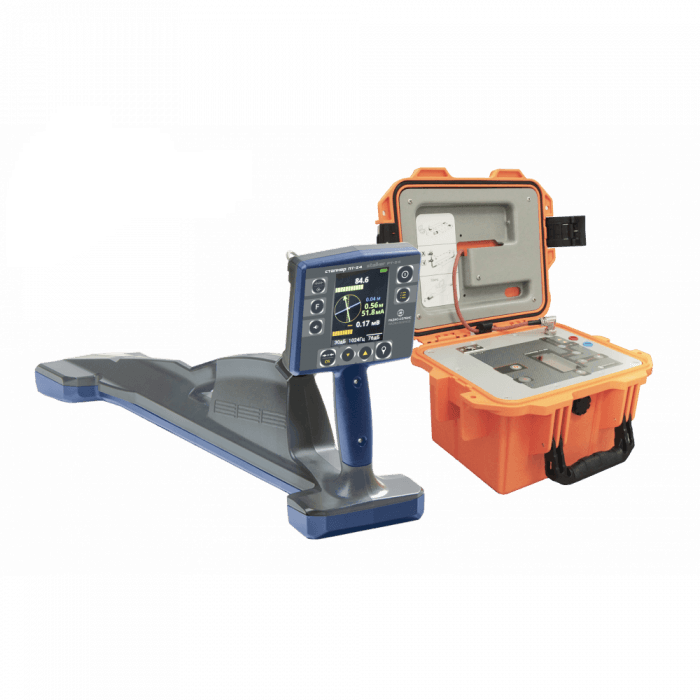

Комплекс трассопоисковый "Сталкер" 80-24 (LFP)

Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

В комплект поставки трассоискателя «Сталкер 80-24» входит генератор ГТ-80 (LFP )и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем.

Питание модернизированного генератора "ГТ-80" осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.

Общие особенности трассоискателя "Сталкер 80-24" (LFP)

• Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
• Поиск положения передающих зондов и камер телеинспекции
• Трассировка и координирование местоположения во всемирной системе координат;
• Встроенный GPS/ГЛОНАСС модуль;
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• Связь с компьютером по Bluetooth , память на 10000 измерений;
• Дистанционное управление генератором через сеть GSM
• Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12;
• Меню приемника ПТ-24 на русском, английском и китайском языках.

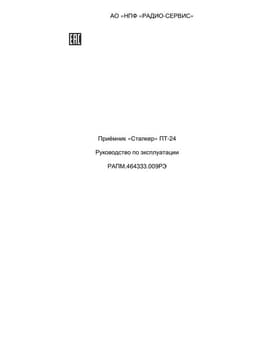

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

• облегченная конструкция (вес 1,9 кг.)
• встроенный GPS/ГЛОНАСС модуль
• Увеличенный яркий цветной дисплей
• Увеличенное время работы до 20 часов от Li-Ion аккумуляторов

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций:

- первая с протекающим током от генератора;

- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);

• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

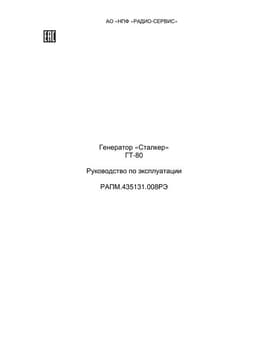

Генератор ГТ-80

• Мощность и ток до 80 Вт, 12 А
• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
• Дистанционное управление генератором через сеть GSM
• Отложенный старт
• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
• Быстрое автоматическое согласование с нагрузкой для простоты использования
• Совместим со всеми приемниками серии «Сталкер»
• Работа с приемниками других производителей
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
• Влагозащищенный, ударопрочный корпус (IP 65).

Технические характеристики приемника ПТ-24

Технические характеристики гегенаратора ГТ-80
