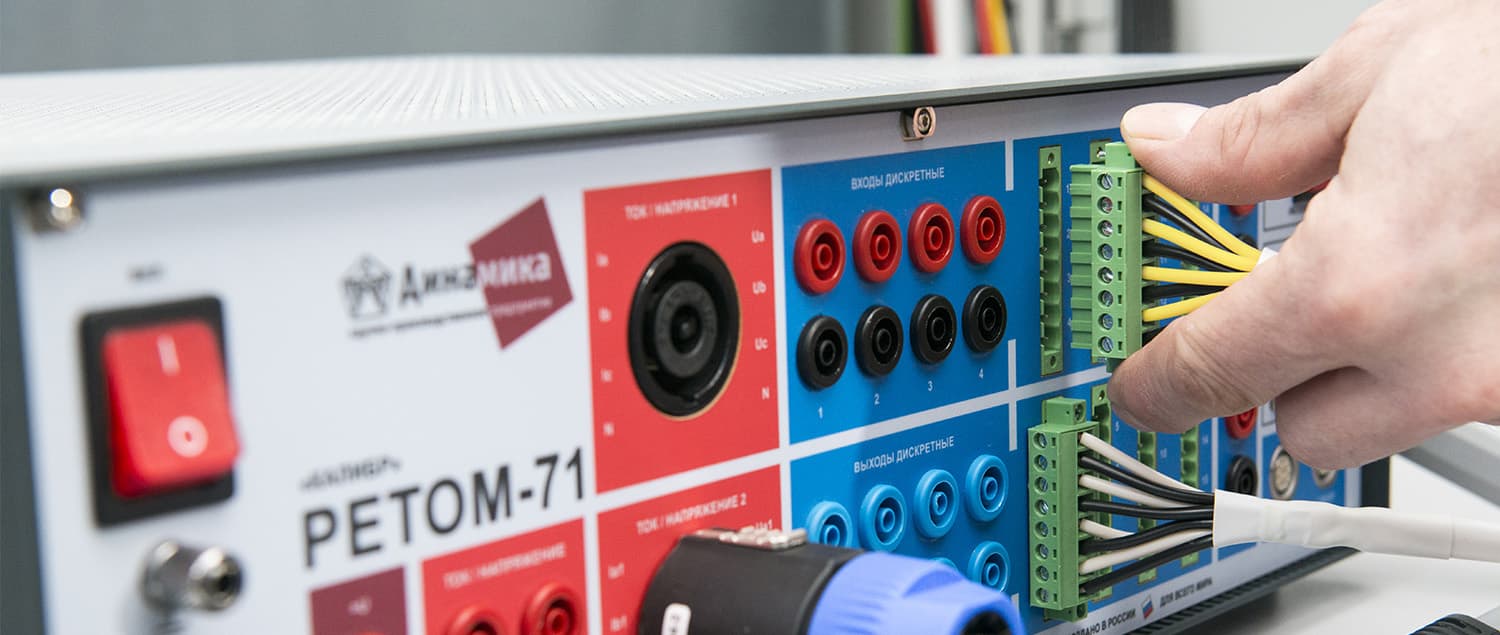

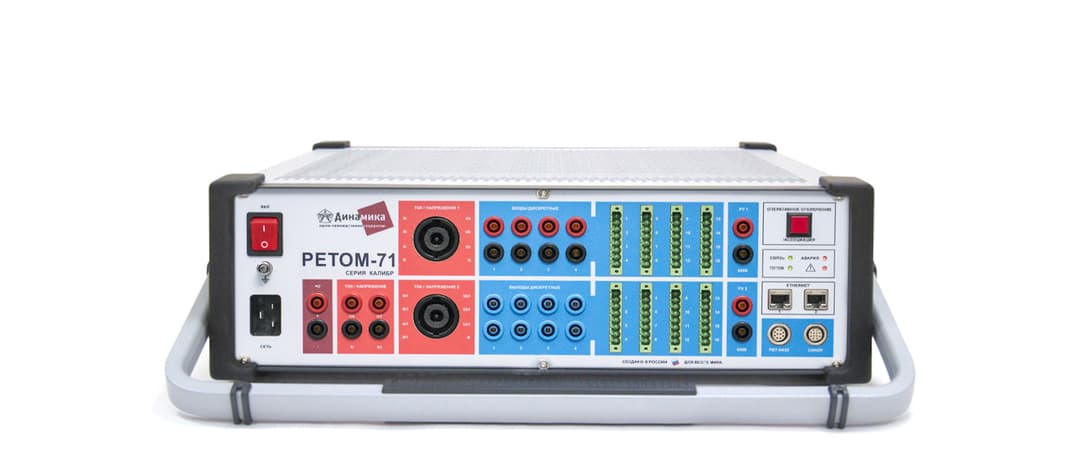

Комплекс программно-технический измерительный РЕТОМ-71
Код товара: 1779
Цена по запросу
РЕТОМ-71 – испытательный комплекс серии «Калибр» ориентирован на проверку и наладку устройств РЗА, а также проведение высокоточной метрологической поверки сложных защит, счетчиков электроэнергии, устройств контроля качества электроэнергии и т. д
Область применения
Автоматизированная комплексная проверка и наладка устройств релейной защиты и автоматики всех поколений:
- сложных современных устройств РЗиА,
- электромеханических, полупроводниковых, микропроцессорных устройств РЗиА,
- всех типов устройств защиты, требующих подачи до 6 каналов тока,
- всех типов устройств защиты, требующих подачи до 6 каналов напряжения (КИН, БНН),
- цифровых устройств с поддержкой МЭК 61850,
- высокоточных устройств автоматики и управления.
Высокоточная метрологическая поверка:
- сложных современных защит,
- счетчиков электроэнергии,
устройств контроля качества электроэнергии и др.
Основные достоинства РЕТОМ-71
- класс точности 0,1 обеспечивает проведение высокоточного тестирования устройств РЗА, а также метрологическую поверку счетчиков электроэнергии и др.;
- две трехфазные системы тока предназначены для полноценной проверки любых устройств РЗА, в том числе и дифференциальных защит;
- максимальный выходной ток в шестифазном режиме – 20 А,
- в трехфазном (три канала по два источника соединены параллельно) – 40 А,
- в однофазном (шесть источников соединены параллельно) – 120 А;
- две трехфазные системы напряжения позволяют проверять защиты с большим количеством (до 6) каналов напряжения;
- максимальное выходное напряжение в шестифазном режиме – 140 В,
- в трехфазном режиме – 140 В,
- в однофазном (два источника соединены последовательно) – 280 В;
- встроенный источник напряжения постоянного тока (264 В) позволяет проверять микропроцессорные и электромеханические панели в автономном режиме при различных уровнях питающего напряжения;
- максимально полный анализ реакции проверяемой защиты с помощью 16 дискретных входов и 16 дискретных выходов, а благодаря новым удобным разъемам значительно упрощаются схемы подключения и конфигурирования;
- полнофункциональный двухканальный осциллограф-мультиметр позволяет осциллографировать выдаваемые и внешние сигналы, сопоставлять полученные данные с данными регистратора дискретных сигналов, экспортировать осциллограммы в формате COMTRADE;
- поддержка стандарта МЭК 61850 – встроенные 2 порта Ethernet обеспечивают помехозащищенное соединение с управляющим компьютером, а также прием-выдачу GOOSE-сообщений (16 входящих/16 исходящих);
- обширный перечень программ универсального программного обеспечения позволяет в ручном и полуавтоматическом режимах проверять любые защиты;
- возможность создавать собственные сценарии проверок с помощью программ «Генератор последовательностей», «Тест РЗА», «РЕТОМ-мастер», «Генератор проверок», входящих в комплект поставки;
- более 65 специальных программ для автоматизированной проверки устройств РЗА известных производителей, которые дополнительно по желанию заказчика могут быть включены в комплект поставки;
- всегда доступна последняя версия ПО в личном кабинете на сайте компании;
- применение дополнительных блоков РЕТ-10, РЕТ-ТН, РЕТОМ-61850, РЕТ-GPS значительно расширяют возможности прибора РЕТОМ-71;
- широкий комплект аксессуаров, входящий в комплект поставки, состоит из всевозможных кабелей и переходников для полноценных испытаний систем РЗА любой сложности;
- гарантированная надежность – новые конструктивные и схемные решения обеспечивают высокую надежность комплекса, как в эксплуатации, так и при транспортировке;
- компактность – при небольшом весе (16 кг) и габаритах прибор обеспечивает выходные параметры, необходимые для проверки как электромеханических, так и всех видов современных защит;
высокая помехозащищенность – комплекс соответствует требованиям ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и СТО ФСК ЕЭС 56947007-29.240.044-2010, что позволяет работать с ним в условиях подстанций любого уровня напряжения.
Комплект поставки
- устройство РЕТОМ-71;
- универсальное программное обеспечение «ПроВерь РЗА»;
- комплект принадлежностей (сумки, кабели, щупы, сумматоры, концеватели и т.д.);
- эксплуатационная документация (паспорт, РЭ, РП, МП, и т.д.).
При оформлении заказа дополнительно в комплект поставки по желанию заказчика могут быть включены:
- специальные программы автоматизированной проверки различных типов реле и комплектных устройств защиты,
- устройство РЕТОМ-61850,
- блок трехфазного преобразователя напряжения РЕТ-ТН,
- блок однофазного преобразователя тока РЕТ-10,
блок синхронизации РЕТ-GPS/ГЛОНАСС.

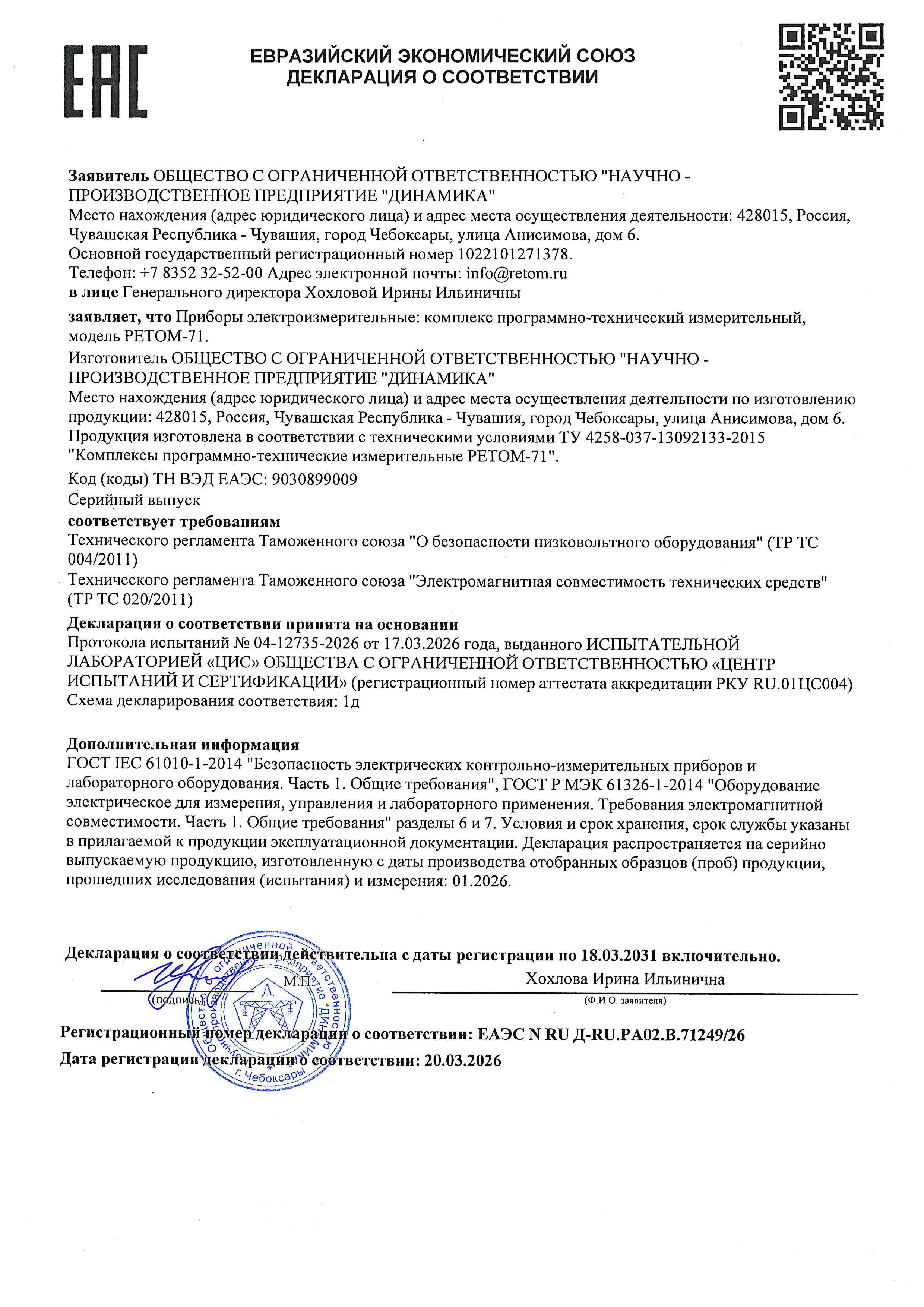

Сертификаты и Декларации
Испытательный комплекс РЕТОМ-71 имеет межповерочный интервал 4 года

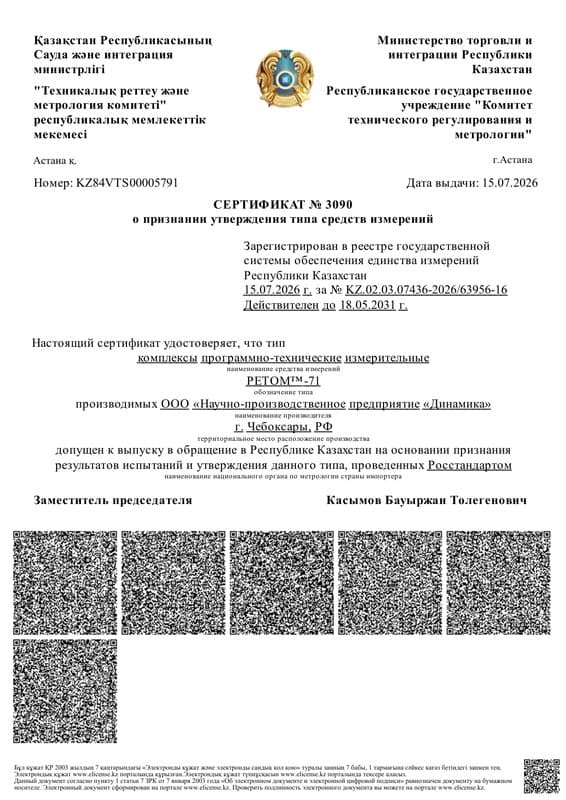

внесен в реестр средств измерений Республики Казахстан;
Гарантия
На испытательный комплекс РЕТОМ-71 предоставляется гарантия 5 лет со дня поставки.
Источники тока
| Количество источников | 2 гальванически развязанные группы по 3 источника, соединенных в звезду |
| Максимальный ток в разных режимах: | |
| - один источник | 20 А; 250 ВА |
| - три источника параллельно | не менее 60 А; 1000 ВА |
| - шесть источников параллельно | не менее 120 А; 1500 ВА |
| - постоянный ток | 15 А |
| Минимальный шаг изменения силы тока | 1,0 мА |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц | ±(0,0009x + 0,00005Xк) А |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока | ±(0,0009x + 0,00005Xк) А |
Источники напряжения
| Количество источников | 6 |
| Максимальное значение напряжения в разных режимах: | |
| - один источник | 140 В; 35 ВА |
| - два источника последовательно | 280 В |
| - постоянный ток (два источника последовательно) | 390 В;35 Вт |
| Минимальный шаг изменения напряжения | 1 мВ |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц | ±(0,0004x + 0,00005Xк) В |
Источники тока и напряжения
| Диапазон частот воспроизводимых сигналов тока | 1...1000 Гц |
| Диапазон частот воспроизводимых сигналов напряжения | 1...2100 Гц |
| Минимальный шаг изменения частоты | 0,001 Гц |
| Погрешность воспроизведения частоты | ± 0,00001 Гц |
| Диапазон изменения угла фазового сдвига при промышленной частоте (50 Гц) | 0...360 ° |
| Минимальный шаг изменения | 0,001 ° |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц) | ±0,1 ° |
Источник оперативного питания
| Диапазон воспроизведения напряжения постоянного тока | от 5...264 В |
| Максимальная выходная мощность | 100 Вт |
Аналоговые входы
| Количество | 2 |
| Диапазоны измерения напряжения постоянного и переменного тока | 0,06...6; 6...600 В |
| Гарантированная погрешность | ±(0,001x + 0,0001Xк) В |
| Дополнительные функциональные возможности: | |
| - измерение тока, с помощью токовых клещей | |
| - измерение частоты | |
| - измерение угла фазового сдвига между двумя сигналами | |
| - осциллографирование | |
| - вычисление спектра сигнала" | |
Дискретные входы
| Количество | 16 |
| Тип | «сухой контакт», транзисторный ключ, ТТЛ 15 В |
| Первоначальный бросок тока, не менее | 30 мА |
| Поддержка МЭК 61850 | протокол МЭК 61850-8-1 (GOOSE) |
Дискретные выходы
| Количество | 12 | 4 |
| Тип | транзистор | реле |
| Коммутационная способность при активной нагрузке: | ||
| - ток | 0,12 А | 5 А |
| - напряжение | 400 В | 250 В |
Общие характеристики
| Диапазон рабочих температур окружающей среды | от 0 до 50 °С |
| Питание устройства испытательного: | 220 В;50 Гц |
| Потребляемая мощность, не более | 3600 ВА |
| Масса устройства, не более | 16 кг |
| Габаритные размеры устройства (с ручкой) Ш×В×Г, не более | 500 × 150 × 470 мм |
Описание
РЕТОМ-71 – испытательный комплекс серии «Калибр» ориентирован на проверку и наладку устройств РЗА, а также проведение высокоточной метрологической поверки сложных защит, счетчиков электроэнергии, устройств контроля качества электроэнергии и т. д
Область применения
Автоматизированная комплексная проверка и наладка устройств релейной защиты и автоматики всех поколений:
- сложных современных устройств РЗиА,
- электромеханических, полупроводниковых, микропроцессорных устройств РЗиА,
- всех типов устройств защиты, требующих подачи до 6 каналов тока,
- всех типов устройств защиты, требующих подачи до 6 каналов напряжения (КИН, БНН),
- цифровых устройств с поддержкой МЭК 61850,
- высокоточных устройств автоматики и управления.
Высокоточная метрологическая поверка:
- сложных современных защит,
- счетчиков электроэнергии,
устройств контроля качества электроэнергии и др.
Основные достоинства РЕТОМ-71
- класс точности 0,1 обеспечивает проведение высокоточного тестирования устройств РЗА, а также метрологическую поверку счетчиков электроэнергии и др.;
- две трехфазные системы тока предназначены для полноценной проверки любых устройств РЗА, в том числе и дифференциальных защит;
- максимальный выходной ток в шестифазном режиме – 20 А,
- в трехфазном (три канала по два источника соединены параллельно) – 40 А,
- в однофазном (шесть источников соединены параллельно) – 120 А;
- две трехфазные системы напряжения позволяют проверять защиты с большим количеством (до 6) каналов напряжения;
- максимальное выходное напряжение в шестифазном режиме – 140 В,
- в трехфазном режиме – 140 В,
- в однофазном (два источника соединены последовательно) – 280 В;
- встроенный источник напряжения постоянного тока (264 В) позволяет проверять микропроцессорные и электромеханические панели в автономном режиме при различных уровнях питающего напряжения;
- максимально полный анализ реакции проверяемой защиты с помощью 16 дискретных входов и 16 дискретных выходов, а благодаря новым удобным разъемам значительно упрощаются схемы подключения и конфигурирования;
- полнофункциональный двухканальный осциллограф-мультиметр позволяет осциллографировать выдаваемые и внешние сигналы, сопоставлять полученные данные с данными регистратора дискретных сигналов, экспортировать осциллограммы в формате COMTRADE;
- поддержка стандарта МЭК 61850 – встроенные 2 порта Ethernet обеспечивают помехозащищенное соединение с управляющим компьютером, а также прием-выдачу GOOSE-сообщений (16 входящих/16 исходящих);
- обширный перечень программ универсального программного обеспечения позволяет в ручном и полуавтоматическом режимах проверять любые защиты;
- возможность создавать собственные сценарии проверок с помощью программ «Генератор последовательностей», «Тест РЗА», «РЕТОМ-мастер», «Генератор проверок», входящих в комплект поставки;
- более 65 специальных программ для автоматизированной проверки устройств РЗА известных производителей, которые дополнительно по желанию заказчика могут быть включены в комплект поставки;
- всегда доступна последняя версия ПО в личном кабинете на сайте компании;
- применение дополнительных блоков РЕТ-10, РЕТ-ТН, РЕТОМ-61850, РЕТ-GPS значительно расширяют возможности прибора РЕТОМ-71;
- широкий комплект аксессуаров, входящий в комплект поставки, состоит из всевозможных кабелей и переходников для полноценных испытаний систем РЗА любой сложности;
- гарантированная надежность – новые конструктивные и схемные решения обеспечивают высокую надежность комплекса, как в эксплуатации, так и при транспортировке;
- компактность – при небольшом весе (16 кг) и габаритах прибор обеспечивает выходные параметры, необходимые для проверки как электромеханических, так и всех видов современных защит;
высокая помехозащищенность – комплекс соответствует требованиям ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и СТО ФСК ЕЭС 56947007-29.240.044-2010, что позволяет работать с ним в условиях подстанций любого уровня напряжения.
Комплект поставки
- устройство РЕТОМ-71;
- универсальное программное обеспечение «ПроВерь РЗА»;
- комплект принадлежностей (сумки, кабели, щупы, сумматоры, концеватели и т.д.);
- эксплуатационная документация (паспорт, РЭ, РП, МП, и т.д.).
При оформлении заказа дополнительно в комплект поставки по желанию заказчика могут быть включены:
- специальные программы автоматизированной проверки различных типов реле и комплектных устройств защиты,
- устройство РЕТОМ-61850,
- блок трехфазного преобразователя напряжения РЕТ-ТН,
- блок однофазного преобразователя тока РЕТ-10,
блок синхронизации РЕТ-GPS/ГЛОНАСС.
Сертификаты и Декларации
Испытательный комплекс РЕТОМ-71 имеет межповерочный интервал 4 года
внесен в реестр средств измерений Республики Казахстан;
Гарантия
На испытательный комплекс РЕТОМ-71 предоставляется гарантия 5 лет со дня поставки.
Характеристики
Источники тока
| Количество источников | 2 гальванически развязанные группы по 3 источника, соединенных в звезду |
| Максимальный ток в разных режимах: | |
| - один источник | 20 А; 250 ВА |
| - три источника параллельно | не менее 60 А; 1000 ВА |
| - шесть источников параллельно | не менее 120 А; 1500 ВА |
| - постоянный ток | 15 А |
| Минимальный шаг изменения силы тока | 1,0 мА |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц | ±(0,0009x + 0,00005Xк) А |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока | ±(0,0009x + 0,00005Xк) А |
Источники напряжения
| Количество источников | 6 |
| Максимальное значение напряжения в разных режимах: | |
| - один источник | 140 В; 35 ВА |
| - два источника последовательно | 280 В |
| - постоянный ток (два источника последовательно) | 390 В;35 Вт |
| Минимальный шаг изменения напряжения | 1 мВ |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц | ±(0,0004x + 0,00005Xк) В |
Источники тока и напряжения
| Диапазон частот воспроизводимых сигналов тока | 1...1000 Гц |
| Диапазон частот воспроизводимых сигналов напряжения | 1...2100 Гц |
| Минимальный шаг изменения частоты | 0,001 Гц |
| Погрешность воспроизведения частоты | ± 0,00001 Гц |
| Диапазон изменения угла фазового сдвига при промышленной частоте (50 Гц) | 0...360 ° |
| Минимальный шаг изменения | 0,001 ° |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц) | ±0,1 ° |
Источник оперативного питания
| Диапазон воспроизведения напряжения постоянного тока | от 5...264 В |
| Максимальная выходная мощность | 100 Вт |
Аналоговые входы
| Количество | 2 |
| Диапазоны измерения напряжения постоянного и переменного тока | 0,06...6; 6...600 В |
| Гарантированная погрешность | ±(0,001x + 0,0001Xк) В |
| Дополнительные функциональные возможности: | |
| - измерение тока, с помощью токовых клещей | |
| - измерение частоты | |
| - измерение угла фазового сдвига между двумя сигналами | |
| - осциллографирование | |
| - вычисление спектра сигнала" | |
Дискретные входы
| Количество | 16 |
| Тип | «сухой контакт», транзисторный ключ, ТТЛ 15 В |
| Первоначальный бросок тока, не менее | 30 мА |
| Поддержка МЭК 61850 | протокол МЭК 61850-8-1 (GOOSE) |
Дискретные выходы
| Количество | 12 | 4 |
| Тип | транзистор | реле |
| Коммутационная способность при активной нагрузке: | ||
| - ток | 0,12 А | 5 А |
| - напряжение | 400 В | 250 В |
Общие характеристики
| Диапазон рабочих температур окружающей среды | от 0 до 50 °С |
| Питание устройства испытательного: | 220 В;50 Гц |
| Потребляемая мощность, не более | 3600 ВА |
| Масса устройства, не более | 16 кг |
| Габаритные размеры устройства (с ручкой) Ш×В×Г, не более | 500 × 150 × 470 мм |
