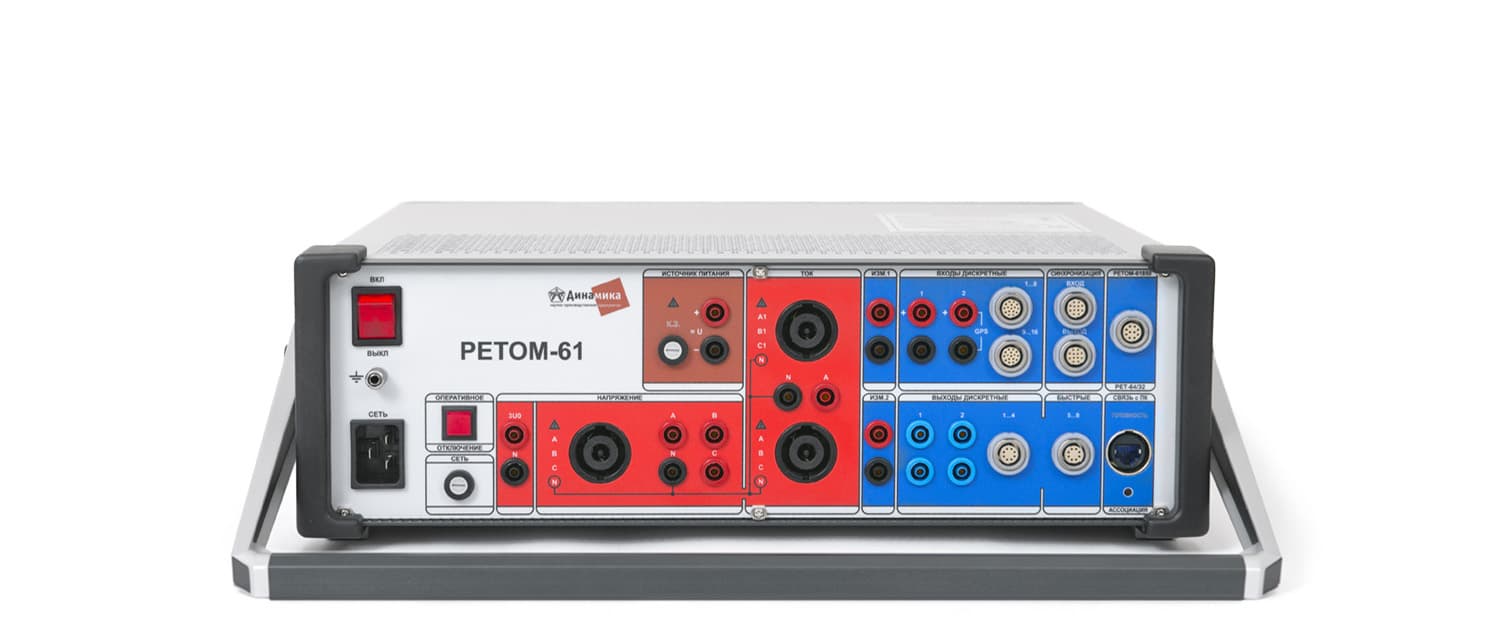

Комплекс программно-технический измерительный РЕТОМ-61
Код товара: 1778
Цена по запросу
Универсальный испытательный комплекс РЕТОМ-61 — эффективное решение для диагностики устройств релейной защиты и автоматики всех поколений: от электромеханических панелей до микропроцессорных терминалов.
Область применения
Автоматизированная комплексная проверка и наладка устройств релейной защиты и автоматики всех поколений:
- современных микропроцессорных реле и сложных систем защиты отечественных и зарубежных фирм;
- цифровых устройств с поддержкой МЭК 61850;
- всей номенклатуры электромеханических панелей и комплектов защиты и автоматики, например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и др.;
- полупроводниковых отечественных устройств релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и др.;
- устройств определения места повреждения;
- комплексов противоаварийной автоматики;
- устройств автоматической синхронизации;
систем возбуждения генераторов;
Основные достоинства РЕТОМ-61
- Шесть независимых каналов тока (2 группы по три источника, соединенных в звезду, с общей нейтралью). Максимальный выходной ток на канал - 36А/700ВА. Независимое управление каждым каналом;
- В одноканальном режиме увеличенного тока (шесть источников параллельно) до 216А/600ВА;
- Четыре канала напряжения (три источника с объединенной общей точкой и один независимый гальванически развязанный источник). Выдача до 135В/80ВА на канал. Однофазный режим – до 405В.
- Максимальное напряжение и мощность в режиме постоянного тока - 380В/80Вт;
- Встроенный источник оперативного питания 130-264В/300Вт;
- 16 дискретных входов: сухой контакт, коммутация напряжения постоянного тока до 300В;
- 8 дискретных выходов: 4 твердотельных (транзисторных) реле – для проверки МП защит, 4 релейных (дискретные) – для проверки ЭМ реле;
- Встроенный осциллограф – запись выходных и внешних сигналов, экспорт в COMTRADE, частота дискретизации 100 мкс;
- Поддержка МЭК 61850 (генерация и прием до 16 GOOSE-сообщений);
- Совместная работа нескольких устройств РЕТОМ-51/61/71;
- Связь по Ethernet обеспечивает высокую помехозащищенность и скорость обмена данными с ПК;
- Универсальное программное обеспечение "ПроВерь РЗА": ручной и автоматический режимы. Широкий набор модулей для проверки любых видов РЗА. Создание собственных сценариев автоматических проверок в модуле Генератор проверок и формирование последовательности режимов в модуле Генератор последовательностей;
- Специализированные программы автоматической проверки защит известных производителей РЗА;
- Класс точности 0,5 %;
- Полный набор кабелей, принадлежностей и аксесуаров для проведения полноценных испытаний любой сложности включен в комплект поставки по умолчанию.
- актуальная версия ПО в комплекте поставки, а также доступна для бесплатного скачивания с сайта, в том числе с поддержкой работы устройств предыдущих поколений;
- расширение функциональных возможностей за счет подключения дополнительных блоков РЕТ-10 (ток до 400А), РЕТ-ТН (напряжение до 600В), РЕТ-GPS/ГЛОНАСС (синхронизация нескольких удаленных устройств);
встроенная защита (от перегрузки, внешнего напряжения, обрыва цепи, искажения формы сигнала, короткого замыкания);
Комплект поставки
- устройство РЕТОМ-61;
- универсальное программное обеспечение «ПроВерь РЗА»;
- комплект принадлежностей (сумки, кабели, щупы, сумматоры, концеватели и т.д.);
- эксплуатационная документация (паспорт, РЭ, РП, МП, и т.д.).
При оформлении заказа дополнительно в комплект поставки по желанию заказчика могут быть включены:
- специальные программы автоматизированной проверки различных типов реле и комплектных устройств защиты;
- устройство РЕТОМ-61850;
- блок трехфазного преобразователя напряжения РЕТ-ТН;
- блок однофазного преобразователя тока РЕТ-10;
блок временной синхронизации РЕТ-GPS/ГЛОНАСС.
Сертификаты и Декларации
Испытательный комплекс РЕТОМ-61 имеет межповерочный интервал 4 года
внесен в реестр средств измерений Республики Казахстан;
Гарантия
На испытательный комплекс РЕТОМ-61 предоставляется гарантия 5 лет со дня поставки.
Источники тока
| Количество | 6 |
| Максимальное значение силы переменного тока и мощности в различных режимах: | |
| - один источник | 36 А; 700 ВА |
| - три источника параллельно | 108 А; 1500 ВА |
| - шесть источников параллельно | 216 А; 600 ВА |
| Максимальное значение силы постоянного тока | 30 А |
| Максимальная мощность источников силы постоянного тока | 1000 Вт |
Источники напряжения
| Количество | 4 |
| Максимальное значение напряжения переменного тока и мощности в различных режимах: | |
| - один источник | 135 В; 80 ВА |
| - три источника последовательно | 405 В; 240 ВА |
| Максимальное значение силы напряжения постоянного тока (два источника последовательно) | 380 В |
| Максимальная мощность источников напряжения постоянного тока | 80 Вт |
Источники тока и напряжения
| Диапазон частот воспроизводимых сигналов силы переменного тока | от 1 до 1000 Гц |
| Диапазон частот воспроизводимых сигналов напряжения переменного тока | от 1 до 2100 Гц |
| Минимальный шаг изменения частоты | 0,001 Гц |
| Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц | от 0 до 360 ° |
| Минимальный шаг изменения угла фазового сдвига | 0,001 ° |
Источник оперативного питания
| Диапазон воспроизведения напряжения постоянного тока | от 130 до 264 В |
| Максимальный выходной ток, не менее | 1,25 А |
| Максимальная выходная мощность | 300 Вт |
Аналоговые входы
| Количество | 2 |
| Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц | от 0,5 до 5 включ., св. 5 до 500 В |
| Диапазоны измерений напряжения постоянного тока | от 0,5 до 5 включ., св. 5 до 500 В |
| Дополнительные функциональные возможности: | |
| - осциллографирование | |
Дискретные входы
| Количество | 16 |
| Тип | «сухой контакт», транзисторный ключ |
| Максимальное напряжение постоянного тока на входе. не более | 300 В |
Дискретные выходы
| Количество | 4 | 4 |
| Тип | Твердотельное реле PVU414S | Реле Schrack-41083 |
Общие характеристики
| Количество входных GOOSE-сообщений | 16 |
| Количество выходных GOOSE-сообщений | 16 |
| Воспроизведение токов и напряжений по записанным осциллограммам: | |
| - формат записи | СОМТRADE |
| - максимальная длительность воспроизводимой осциллограммы, не менее | 10 с |
| - точность воспроизведения дискретных сигналов, не более | 10 мс |
| - частота дискретизации воспроизводимых аналоговых сигналов | не менее 32 точек на период |
| Порт связи с управляющим устройством (ПК) | Ethernet |
| Диапазон рабочих температур окружающей среды | от 1 до 40 °С |
| Параметры электрического питания устройства | 220 В;50 Гц |
| Потребляемая мощность, не более | 3600 ВА |
| Масса устройства, не более | 20,5 кг |
| Габаритные размеры устройства (со сложенной ручкой) Ш×В×Г, не более | 510 × 200 × 475 мм |
Описание
Универсальный испытательный комплекс РЕТОМ-61 — эффективное решение для диагностики устройств релейной защиты и автоматики всех поколений: от электромеханических панелей до микропроцессорных терминалов.
Область применения
Автоматизированная комплексная проверка и наладка устройств релейной защиты и автоматики всех поколений:
- современных микропроцессорных реле и сложных систем защиты отечественных и зарубежных фирм;
- цифровых устройств с поддержкой МЭК 61850;
- всей номенклатуры электромеханических панелей и комплектов защиты и автоматики, например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и др.;
- полупроводниковых отечественных устройств релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и др.;
- устройств определения места повреждения;
- комплексов противоаварийной автоматики;
- устройств автоматической синхронизации;
систем возбуждения генераторов;
Основные достоинства РЕТОМ-61
- Шесть независимых каналов тока (2 группы по три источника, соединенных в звезду, с общей нейтралью). Максимальный выходной ток на канал - 36А/700ВА. Независимое управление каждым каналом;
- В одноканальном режиме увеличенного тока (шесть источников параллельно) до 216А/600ВА;
- Четыре канала напряжения (три источника с объединенной общей точкой и один независимый гальванически развязанный источник). Выдача до 135В/80ВА на канал. Однофазный режим – до 405В.
- Максимальное напряжение и мощность в режиме постоянного тока - 380В/80Вт;
- Встроенный источник оперативного питания 130-264В/300Вт;
- 16 дискретных входов: сухой контакт, коммутация напряжения постоянного тока до 300В;
- 8 дискретных выходов: 4 твердотельных (транзисторных) реле – для проверки МП защит, 4 релейных (дискретные) – для проверки ЭМ реле;
- Встроенный осциллограф – запись выходных и внешних сигналов, экспорт в COMTRADE, частота дискретизации 100 мкс;
- Поддержка МЭК 61850 (генерация и прием до 16 GOOSE-сообщений);
- Совместная работа нескольких устройств РЕТОМ-51/61/71;
- Связь по Ethernet обеспечивает высокую помехозащищенность и скорость обмена данными с ПК;
- Универсальное программное обеспечение "ПроВерь РЗА": ручной и автоматический режимы. Широкий набор модулей для проверки любых видов РЗА. Создание собственных сценариев автоматических проверок в модуле Генератор проверок и формирование последовательности режимов в модуле Генератор последовательностей;
- Специализированные программы автоматической проверки защит известных производителей РЗА;
- Класс точности 0,5 %;
- Полный набор кабелей, принадлежностей и аксесуаров для проведения полноценных испытаний любой сложности включен в комплект поставки по умолчанию.
- актуальная версия ПО в комплекте поставки, а также доступна для бесплатного скачивания с сайта, в том числе с поддержкой работы устройств предыдущих поколений;
- расширение функциональных возможностей за счет подключения дополнительных блоков РЕТ-10 (ток до 400А), РЕТ-ТН (напряжение до 600В), РЕТ-GPS/ГЛОНАСС (синхронизация нескольких удаленных устройств);
встроенная защита (от перегрузки, внешнего напряжения, обрыва цепи, искажения формы сигнала, короткого замыкания);
Комплект поставки
- устройство РЕТОМ-61;
- универсальное программное обеспечение «ПроВерь РЗА»;
- комплект принадлежностей (сумки, кабели, щупы, сумматоры, концеватели и т.д.);
- эксплуатационная документация (паспорт, РЭ, РП, МП, и т.д.).
При оформлении заказа дополнительно в комплект поставки по желанию заказчика могут быть включены:
- специальные программы автоматизированной проверки различных типов реле и комплектных устройств защиты;
- устройство РЕТОМ-61850;
- блок трехфазного преобразователя напряжения РЕТ-ТН;
- блок однофазного преобразователя тока РЕТ-10;
блок временной синхронизации РЕТ-GPS/ГЛОНАСС.
Сертификаты и Декларации
Испытательный комплекс РЕТОМ-61 имеет межповерочный интервал 4 года
внесен в реестр средств измерений Республики Казахстан;
Гарантия
На испытательный комплекс РЕТОМ-61 предоставляется гарантия 5 лет со дня поставки.
Характеристики
Источники тока
| Количество | 6 |
| Максимальное значение силы переменного тока и мощности в различных режимах: | |
| - один источник | 36 А; 700 ВА |
| - три источника параллельно | 108 А; 1500 ВА |
| - шесть источников параллельно | 216 А; 600 ВА |
| Максимальное значение силы постоянного тока | 30 А |
| Максимальная мощность источников силы постоянного тока | 1000 Вт |
Источники напряжения
| Количество | 4 |
| Максимальное значение напряжения переменного тока и мощности в различных режимах: | |
| - один источник | 135 В; 80 ВА |
| - три источника последовательно | 405 В; 240 ВА |
| Максимальное значение силы напряжения постоянного тока (два источника последовательно) | 380 В |
| Максимальная мощность источников напряжения постоянного тока | 80 Вт |
Источники тока и напряжения
| Диапазон частот воспроизводимых сигналов силы переменного тока | от 1 до 1000 Гц |
| Диапазон частот воспроизводимых сигналов напряжения переменного тока | от 1 до 2100 Гц |
| Минимальный шаг изменения частоты | 0,001 Гц |
| Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц | от 0 до 360 ° |
| Минимальный шаг изменения угла фазового сдвига | 0,001 ° |
Источник оперативного питания
| Диапазон воспроизведения напряжения постоянного тока | от 130 до 264 В |
| Максимальный выходной ток, не менее | 1,25 А |
| Максимальная выходная мощность | 300 Вт |
Аналоговые входы
| Количество | 2 |
| Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц | от 0,5 до 5 включ., св. 5 до 500 В |
| Диапазоны измерений напряжения постоянного тока | от 0,5 до 5 включ., св. 5 до 500 В |
| Дополнительные функциональные возможности: | |
| - осциллографирование | |
Дискретные входы
| Количество | 16 |
| Тип | «сухой контакт», транзисторный ключ |
| Максимальное напряжение постоянного тока на входе. не более | 300 В |
Дискретные выходы
| Количество | 4 | 4 |
| Тип | Твердотельное реле PVU414S | Реле Schrack-41083 |
Общие характеристики
| Количество входных GOOSE-сообщений | 16 |
| Количество выходных GOOSE-сообщений | 16 |
| Воспроизведение токов и напряжений по записанным осциллограммам: | |
| - формат записи | СОМТRADE |
| - максимальная длительность воспроизводимой осциллограммы, не менее | 10 с |
| - точность воспроизведения дискретных сигналов, не более | 10 мс |
| - частота дискретизации воспроизводимых аналоговых сигналов | не менее 32 точек на период |
| Порт связи с управляющим устройством (ПК) | Ethernet |
| Диапазон рабочих температур окружающей среды | от 1 до 40 °С |
| Параметры электрического питания устройства | 220 В;50 Гц |
| Потребляемая мощность, не более | 3600 ВА |
| Масса устройства, не более | 20,5 кг |
| Габаритные размеры устройства (со сложенной ручкой) Ш×В×Г, не более | 510 × 200 × 475 мм |
