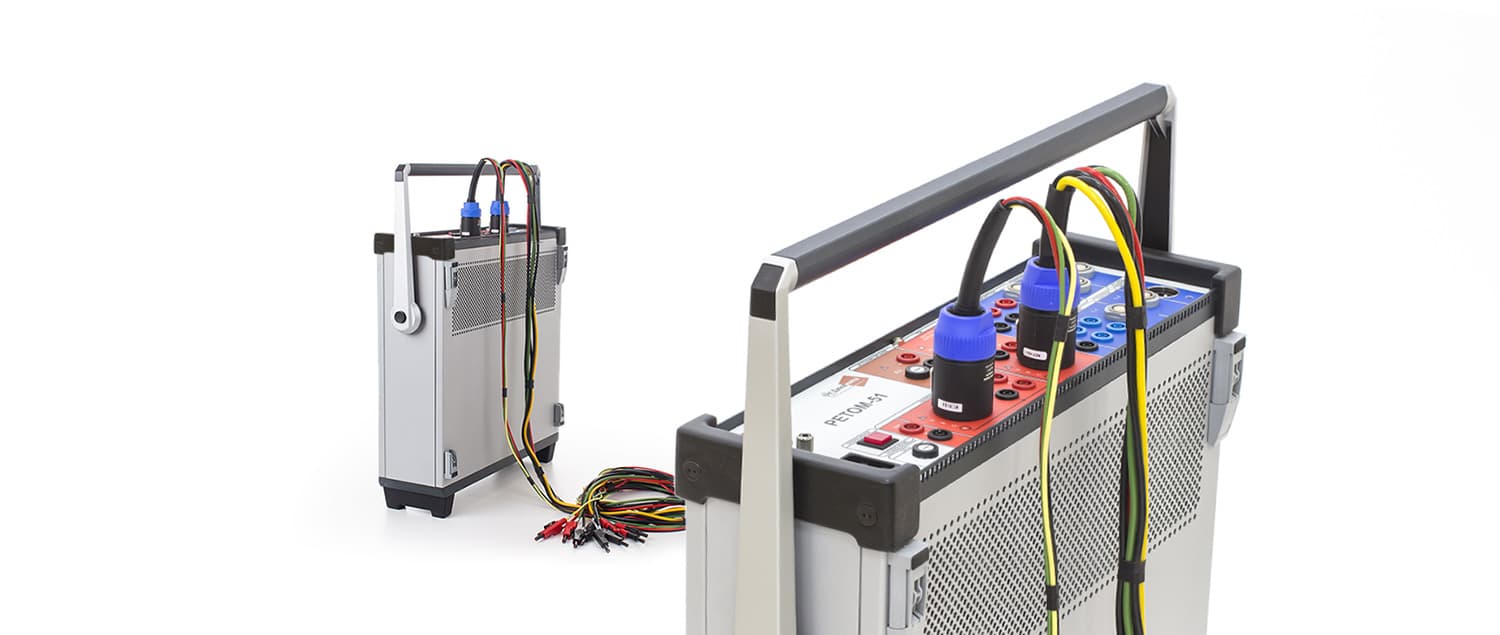

Комплекс программно-технический измерительный РЕТОМ-51
Код товара: 1777
Цена по запросу
Проведение комплексного тестирования систем РЗиА, в особенности электромеханических панелей, требует от испытательного оборудования большой мощности. В решении данных задач вам поможет мощный испытательный комплекс РЕТОМ-51, ставший воплощением всех пожеланий и предложений потребителей по результатам десятилетней эксплуатации его предшественника.
Область применения
Автоматизированная проверка и наладка устройств релейной защиты и автоматики всех поколений:
- всей номенклатуры электромеханических панелей и комплектов защиты и автоматики производства ОАО «ЧЭАЗ», например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и др.;
- современных микропроцессорных реле и сложных систем защиты отечественных и зарубежных фирм;
- цифровых устройств с поддержкой МЭК 61850;
- полупроводниковых отечественных устройств релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и др.;
- приборов определения места повреждения;
- панелей противоаварийной автоматики и цепи телеизмерения;
- устройств синхронизации электрических систем;
- систем возбуждения генераторов;
железнодорожных защит.
Основные достоинства РЕТОМ-51
- трехфазная система тока с выдачей до 36 А, максимальной мощностью 700 ВА на каждый канал позволяет проводить полноценное тестирование любых устройств РЗиА, требующих большой мощности, в том числе высокоомных электромеханических реле без применения дополнительных преобразователей;
- параллельное подключение токовых каналов позволяет получить ток до 100 А на канал с суммарной мощностью 1400 ВА в однофазном режиме;
- четыре канала напряжения с выдачей 135 В и мощностью 80 ВА на канал позволяют проверять сложные микропроцессорные защиты;
- возможность выдачи однофазного напряжения до 405 В позволяет осуществлять проверку защит в цепях 0,4 кВ;
- высокая типовая точность воспроизведения сигналов, соответствующая уровню 0,1%, позволяет применять прибор как калибратор;
- встроенный источник напряжения постоянного тока мощностью 300 Вт позволяет проверять МП и ЭМ панели в автономном режиме при различных уровнях питающего напряжения;
- 16 дискретных входов с высоким разрешением (0,1 мс) дают возможность максимально полно анализировать реакцию проверяемой защиты;
- 8 дискретных выходов позволяют имитировать различные сигналы (ускорение, РПО, РПВ, блокировка и т.д);
- полнофункциональный двухканальный осциллограф-мультиметр позволяет осциллографировать выдаваемые и внешние сигналы, сопоставлять полученные данные с данными регистратора дискретных сигналов, экспортировать осциллограммы в формате COMTRADE;
- применение технологий Ethernet обеспечивает высокую помехозащищенность и скорость обмена данными между прибором и ПК;
- возможность приема и генерирования GOOSE-сообщений (16 входящих/16 исходящих) позволяет проводить тестирование по стандарту МЭК 61850;
- параллельная работа нескольких устройств РЕТОМ-51 от одного ПК дает возможность получения необходимого количества источников тока и напряжения;
- широкий набор программ универсального программного обеспечения позволяет в ручном и полуавтоматическом режиме проводить проверки любых устройств РЗиА;
- применение специального программного обеспечения дает возможность в автоматическом режиме проверять защиты известных производителей, позволяя сократить время проведения проверок и исключить возможность ошибки персонала;
- программы «Генератор последовательностей», «Тест РЗА», «РЕТОМ-мастер», «Генератор проверок», входящие в комплект поставки, дают возможность создавать собственные сценарии проверок;
- всегда доступна последняя версия ПО благодаря простому и удобному способу обновления с сайта компании;
- применение дополнительных блоков РЕТ-10, РЕТ-ТН, РЕТОМ-61850, РЕТ-GPS значительно расширяют возможности прибора РЕТОМ-51;
- широкий перечень аксессуаров, входящий в комплект поставки РЕТОМ-51, позволяет подключать устройства РЗиА разного уровня сложности;
- все разъемы для подключения расположены на лицевой панели, благодаря чему работать с прибором можно как в горизонтальном, так и вертикальном положениях;
РЕТОМ-51 соответствует требованиям помехозащищенности ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и СТО ФСК ЕЭС 56947007-29.240.044-2010, что позволяет работать с ним на подстанциях любого уровня напряжения.
Надежность и безопасность
- интеллектуальное устройство с внутренним мониторингом обеспечивает высокую безопасность проверяемого оборудования, а также эксплуатирующего его персонала;
- при появлении любой аварийной ситуации все источники отключаются, а процесс проверки приостанавливается до ликвидации аварии;
- гальваническая развязка между аналоговыми входами делает безопасным процесс измерения внешних напряжений;
- безопасные клеммы каналов исключают возможность поражения персонала электрическим током;
- надежная работа в широких пределах сетевого напряжения;
прочный корпус прибора устойчив к механическим воздействиям.
Комплект аксессуаров
Для проведения полноценных испытаний различных проверяемых устройств РЗиА в состав комплекса РЕТОМ-51 входит комплект аксессуаров, включающий в себя силовые и информационные кабели для подключения к сложным панелям защит, кабели общего назначения для присоединения простых реле, сумматоры для объединения токовых каналов и получения тока максимально возможной величины, а также различные кабели и переходники.
Широкий набор аксессуаров дает возможность значительно снизить вероятность ошибок при монтаже сложных систем РЗиА, а также одновременно обрабатывать большое количество входных сигналов и в процессе тестирования управлять дискретными выходными сигналами, что позволяет видеть полную картину функционирования защит и имитировать практически все возможные ситуации в их работе.
Источники тока
| Количество | 3 |
| Максимальный ток в разных режимах: | |
| - один источник | 36 А; 700 ВА |
| - три источника параллельно | не менее 100 А; 1400 ВА |
| - постоянный ток | 30 А |
| Минимальный шаг изменения тока | 1,0 мА |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 45 до 65 Гц | ± (0,004Х + 0,00004Xk) А |
Источники напряжения
| Количество | 4 независимых |
| Максимальное значение напряжения в разных режимах: | |
| - один источник | 135 В; 80 ВА |
| - три источника последовательно | 405 В |
| - постоянный ток (два источника последовательно) | 380 В; 80 Вт |
| Минимальный шаг изменения напряжения | 10 мВ |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц | ± (0,004Х + 0,00004Xk) В |
Источники тока и напряжения
| Диапазон частот воспроизводимых сигналов тока | 1...1000 Гц |
| Диапазон частот воспроизводимых сигналов напряжения | 1...2100 Гц |
| Минимальный шаг изменения частоты | 0,001 Гц |
| Погрешность воспроизведения частоты | ± 0,0002 Гц |
| Диапазон изменения угла фазового сдвига при промышленной частоте (50 Гц) | 0...359,999 ° |
| Минимальный шаг изменения угла фазового сдвига | 0,001 ° |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц) | ± 0,3 ° |
Источник напряжения постоянного тока (оперативного питания)
| Диапазон воспроизведения напряжения постоянного тока | 130...264 В; 300 Вт |
| Максимальный выходной ток | не менее 1,25 А |
| Коэффициент пульсации при напряжении 220 В | не более 0,5 % |
Защита от короткого замыкания, перегрузки, внешнего напряжения.
Миллисекундомер
| Диапазон измерения времени | 0,001...99 999 с |
| Погрешность воспроизведения интервалов времени | ± 0,1 % |
| Погрешность измерения интервалов времени | ± (0,001х+ 0,3) мс |
Измерение: времени срабатывания, возврата, длительности состояния, разновременности срабатывания, длительности дребезга.
Аналоговые входы
| Количество | 2 |
| Пределы измерения напряжения | 0,5...5; 5...500 В |
| Пределы допускаемой относительной погрешности измерения напряжения | ± (0,005Х + 0,0001Xk) В |
| Дополнительные функциональные возможности: | |
| - измерение тока, с помощью токовых клещей | |
| - измерение частоты | |
| - измерение угла фазового сдвига между двумя сигналами | |
| - осциллографирование | |
| - вычисление спектра сигнала" | |
Дискретные входы
| Количество | 16 |
| Тип: | "сухой контакт", транзисторный ключ, ТТЛ 15 В |
| Максимальное напряжение постоянного тока на входе, не более | 300 В |
Дискретные выходы
| Количество | 4 | 4 |
| Тип | транзистор | реле |
| Коммутационная способность при активной нагрузке: | ||
| - ток | 0,12 А | 5 А |
| - напряжение | 400 В | 250 В |
Общие характеристики
| Воспроизведение токов и напряжений по записанным осциллограммам: | |
| - формат записи | COMTRADE |
| Cинхранизация устройств: | |
| - в одном помещении при помощи кабеля синхронизации | до 9 устройств |
| - на смежных помещениях, с применением блока РЕТ-GPS | не ограничено. |
| Связь с ПК | Ethernet |
| Питание устройства испытательного: | 220 В;50 Гц |
| - потребляемая мощность, не более | 3600 ВА |
| Масса устройства, не более | 19 кг |
| Габаритные размеры устройства (с ручкой), не более | 510 х 200 х 475 мм |
Описание
Проведение комплексного тестирования систем РЗиА, в особенности электромеханических панелей, требует от испытательного оборудования большой мощности. В решении данных задач вам поможет мощный испытательный комплекс РЕТОМ-51, ставший воплощением всех пожеланий и предложений потребителей по результатам десятилетней эксплуатации его предшественника.
Область применения
Автоматизированная проверка и наладка устройств релейной защиты и автоматики всех поколений:
- всей номенклатуры электромеханических панелей и комплектов защиты и автоматики производства ОАО «ЧЭАЗ», например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и др.;
- современных микропроцессорных реле и сложных систем защиты отечественных и зарубежных фирм;
- цифровых устройств с поддержкой МЭК 61850;
- полупроводниковых отечественных устройств релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и др.;
- приборов определения места повреждения;
- панелей противоаварийной автоматики и цепи телеизмерения;
- устройств синхронизации электрических систем;
- систем возбуждения генераторов;
железнодорожных защит.
Основные достоинства РЕТОМ-51
- трехфазная система тока с выдачей до 36 А, максимальной мощностью 700 ВА на каждый канал позволяет проводить полноценное тестирование любых устройств РЗиА, требующих большой мощности, в том числе высокоомных электромеханических реле без применения дополнительных преобразователей;
- параллельное подключение токовых каналов позволяет получить ток до 100 А на канал с суммарной мощностью 1400 ВА в однофазном режиме;
- четыре канала напряжения с выдачей 135 В и мощностью 80 ВА на канал позволяют проверять сложные микропроцессорные защиты;
- возможность выдачи однофазного напряжения до 405 В позволяет осуществлять проверку защит в цепях 0,4 кВ;
- высокая типовая точность воспроизведения сигналов, соответствующая уровню 0,1%, позволяет применять прибор как калибратор;
- встроенный источник напряжения постоянного тока мощностью 300 Вт позволяет проверять МП и ЭМ панели в автономном режиме при различных уровнях питающего напряжения;
- 16 дискретных входов с высоким разрешением (0,1 мс) дают возможность максимально полно анализировать реакцию проверяемой защиты;
- 8 дискретных выходов позволяют имитировать различные сигналы (ускорение, РПО, РПВ, блокировка и т.д);
- полнофункциональный двухканальный осциллограф-мультиметр позволяет осциллографировать выдаваемые и внешние сигналы, сопоставлять полученные данные с данными регистратора дискретных сигналов, экспортировать осциллограммы в формате COMTRADE;
- применение технологий Ethernet обеспечивает высокую помехозащищенность и скорость обмена данными между прибором и ПК;
- возможность приема и генерирования GOOSE-сообщений (16 входящих/16 исходящих) позволяет проводить тестирование по стандарту МЭК 61850;
- параллельная работа нескольких устройств РЕТОМ-51 от одного ПК дает возможность получения необходимого количества источников тока и напряжения;
- широкий набор программ универсального программного обеспечения позволяет в ручном и полуавтоматическом режиме проводить проверки любых устройств РЗиА;
- применение специального программного обеспечения дает возможность в автоматическом режиме проверять защиты известных производителей, позволяя сократить время проведения проверок и исключить возможность ошибки персонала;
- программы «Генератор последовательностей», «Тест РЗА», «РЕТОМ-мастер», «Генератор проверок», входящие в комплект поставки, дают возможность создавать собственные сценарии проверок;
- всегда доступна последняя версия ПО благодаря простому и удобному способу обновления с сайта компании;
- применение дополнительных блоков РЕТ-10, РЕТ-ТН, РЕТОМ-61850, РЕТ-GPS значительно расширяют возможности прибора РЕТОМ-51;
- широкий перечень аксессуаров, входящий в комплект поставки РЕТОМ-51, позволяет подключать устройства РЗиА разного уровня сложности;
- все разъемы для подключения расположены на лицевой панели, благодаря чему работать с прибором можно как в горизонтальном, так и вертикальном положениях;
РЕТОМ-51 соответствует требованиям помехозащищенности ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и СТО ФСК ЕЭС 56947007-29.240.044-2010, что позволяет работать с ним на подстанциях любого уровня напряжения.
Надежность и безопасность
- интеллектуальное устройство с внутренним мониторингом обеспечивает высокую безопасность проверяемого оборудования, а также эксплуатирующего его персонала;
- при появлении любой аварийной ситуации все источники отключаются, а процесс проверки приостанавливается до ликвидации аварии;
- гальваническая развязка между аналоговыми входами делает безопасным процесс измерения внешних напряжений;
- безопасные клеммы каналов исключают возможность поражения персонала электрическим током;
- надежная работа в широких пределах сетевого напряжения;
прочный корпус прибора устойчив к механическим воздействиям.
Комплект аксессуаров
Для проведения полноценных испытаний различных проверяемых устройств РЗиА в состав комплекса РЕТОМ-51 входит комплект аксессуаров, включающий в себя силовые и информационные кабели для подключения к сложным панелям защит, кабели общего назначения для присоединения простых реле, сумматоры для объединения токовых каналов и получения тока максимально возможной величины, а также различные кабели и переходники.
Широкий набор аксессуаров дает возможность значительно снизить вероятность ошибок при монтаже сложных систем РЗиА, а также одновременно обрабатывать большое количество входных сигналов и в процессе тестирования управлять дискретными выходными сигналами, что позволяет видеть полную картину функционирования защит и имитировать практически все возможные ситуации в их работе.
Характеристики
Источники тока
| Количество | 3 |
| Максимальный ток в разных режимах: | |
| - один источник | 36 А; 700 ВА |
| - три источника параллельно | не менее 100 А; 1400 ВА |
| - постоянный ток | 30 А |
| Минимальный шаг изменения тока | 1,0 мА |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 45 до 65 Гц | ± (0,004Х + 0,00004Xk) А |
Источники напряжения
| Количество | 4 независимых |
| Максимальное значение напряжения в разных режимах: | |
| - один источник | 135 В; 80 ВА |
| - три источника последовательно | 405 В |
| - постоянный ток (два источника последовательно) | 380 В; 80 Вт |
| Минимальный шаг изменения напряжения | 10 мВ |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц | ± (0,004Х + 0,00004Xk) В |
Источники тока и напряжения
| Диапазон частот воспроизводимых сигналов тока | 1...1000 Гц |
| Диапазон частот воспроизводимых сигналов напряжения | 1...2100 Гц |
| Минимальный шаг изменения частоты | 0,001 Гц |
| Погрешность воспроизведения частоты | ± 0,0002 Гц |
| Диапазон изменения угла фазового сдвига при промышленной частоте (50 Гц) | 0...359,999 ° |
| Минимальный шаг изменения угла фазового сдвига | 0,001 ° |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц) | ± 0,3 ° |
Источник напряжения постоянного тока (оперативного питания)
| Диапазон воспроизведения напряжения постоянного тока | 130...264 В; 300 Вт |
| Максимальный выходной ток | не менее 1,25 А |
| Коэффициент пульсации при напряжении 220 В | не более 0,5 % |
Защита от короткого замыкания, перегрузки, внешнего напряжения.
Миллисекундомер
| Диапазон измерения времени | 0,001...99 999 с |
| Погрешность воспроизведения интервалов времени | ± 0,1 % |
| Погрешность измерения интервалов времени | ± (0,001х+ 0,3) мс |
Измерение: времени срабатывания, возврата, длительности состояния, разновременности срабатывания, длительности дребезга.
Аналоговые входы
| Количество | 2 |
| Пределы измерения напряжения | 0,5...5; 5...500 В |
| Пределы допускаемой относительной погрешности измерения напряжения | ± (0,005Х + 0,0001Xk) В |
| Дополнительные функциональные возможности: | |
| - измерение тока, с помощью токовых клещей | |
| - измерение частоты | |
| - измерение угла фазового сдвига между двумя сигналами | |
| - осциллографирование | |
| - вычисление спектра сигнала" | |
Дискретные входы
| Количество | 16 |
| Тип: | "сухой контакт", транзисторный ключ, ТТЛ 15 В |
| Максимальное напряжение постоянного тока на входе, не более | 300 В |
Дискретные выходы
| Количество | 4 | 4 |
| Тип | транзистор | реле |
| Коммутационная способность при активной нагрузке: | ||
| - ток | 0,12 А | 5 А |
| - напряжение | 400 В | 250 В |
Общие характеристики
| Воспроизведение токов и напряжений по записанным осциллограммам: | |
| - формат записи | COMTRADE |
| Cинхранизация устройств: | |
| - в одном помещении при помощи кабеля синхронизации | до 9 устройств |
| - на смежных помещениях, с применением блока РЕТ-GPS | не ограничено. |
| Связь с ПК | Ethernet |
| Питание устройства испытательного: | 220 В;50 Гц |
| - потребляемая мощность, не более | 3600 ВА |
| Масса устройства, не более | 19 кг |
| Габаритные размеры устройства (с ручкой), не более | 510 х 200 х 475 мм |
