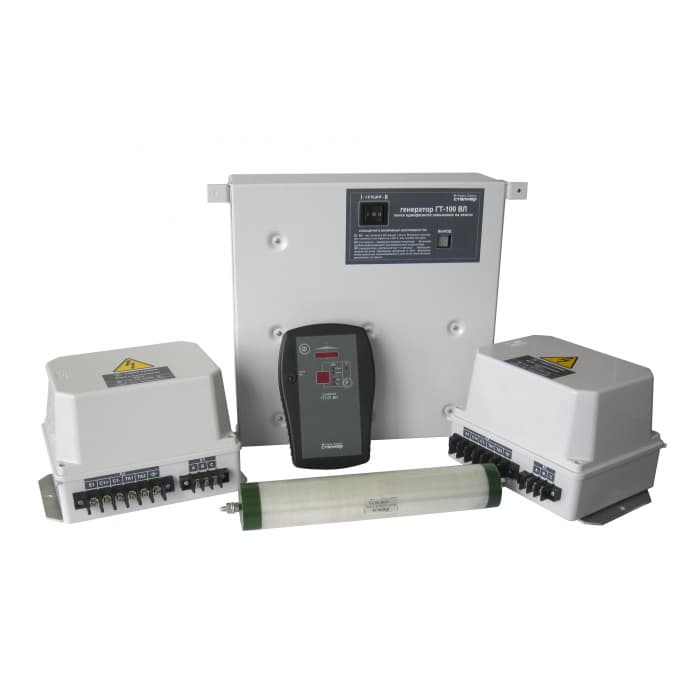

Комплекс дефектопоисковый "Сталкер" ВЛ на две секции шин
Код товара: 1168
Цена по запросу
Сталкер ВЛ предназначен для определения однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии в распределительных сетях 6-10 кВ воздушных (кабельных) линий с изолированной нейтралью, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.
При возникновении однофазного замыкания на землю воздушной линии с изолированной нейтралью, включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.
При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.
После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.
Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.
- Запатентованный метод определения поврежденного фидера с применением генератора;
- Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места замыкания на землю (ОЗЗ) в разветвленных сетях с большой протяженностью;
- Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
- Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
- Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
- Диапазон рабочих температур от – 30 до + 55 º С.
Особенности
- Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
- Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
- Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
- Применение одного генератора на 2 секции;
- Высокая помехоустойчивость
| Наименование параметра | Значение | ||
| Генератор ГТ-100ВЛ | |||
| 1 Выходное напряжение, не более, В | 400* | ||
| 2 Формируемые рабочие частоты, Гц | Двухчастотный, основная частота 526 | ||
| 3 Отклонение от рабочей частоты, Гц, не более | ±1 | ||
| 4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В | от 198 до 242 | ||
| 5 Максимальная потребляемая мощность, не более, ВА | 150* | ||
| 6 Габаритные размеры, не более, мм | 370х320х135 | ||
| 7 Масса, не более, кг | 8,5 | ||
| Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ. | |||
| Приемник ПТ-01ВЛ | |||
| 8 Номинальные значения рабочих частот, Гц | при работе с генератором | 526 | |
| при работе без генератора | 50, 550 | ||
| 9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА | 400 | ||
| 10 Динамический диапазон входных сигналов, не менее, дБ | 92 | ||
| 11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц | по уровню минус 3 дБ | по уровню минус 60 дБ | |
| 9 | 24 | ||
| 12 Диапазон напряжений питания постоянного тока, В | от 4,4 до 6,0 | ||
| 13 Габаритные размеры, не более, мм | 175´115´40 | ||
| 14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч | 7 | ||
| 15 Масса, не более, кг | 0,9 | ||
| Блок согласования БС-3 | |||
| 16 Ограничение входного напряжения переменного тока, не более, В | 700 | ||
| 17 Габаритные размеры, не более, мм | 225´175´145 | ||
| 18 Масса, не более, кг | 1,5 | ||
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор ГТ - 100 ВЛ | 1 |
| 2 | Приемник «Сталкер» ПТ-01 ВЛ | 1 |
| 3 | Блок согласования БС-3 | 2 |
| 4 | Конденсатор высоковольтный | 6 |
| 5 | Хомут для крепления конденсаторов | 12 |
| 6 | Сумка для переноски приёмника | 1 |
| 7 | Руководство по эксплуатации на комплекс | 1 |
| 8 | Блок питания 12 В 0,5 А | 1 |
| 9 | Ni-MH аккумулятор типоразмера АА | 4 |
| 10 | Упаковка транспортная | 1 |

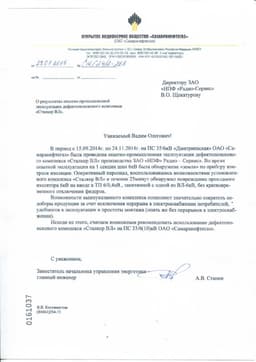

Результаты опытно-промышленной эксплуатации Сталкер ВЛ

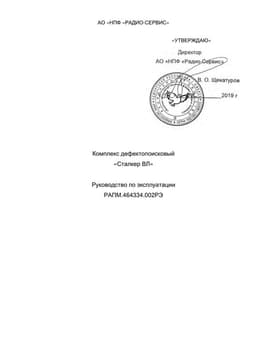

Сталкер ВЛ для поиска однофазных замыканий на землю. Руководство по эксплуатации

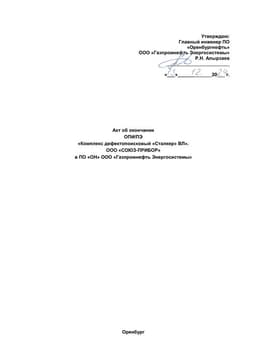

ООО "Газпромнефть-Энергосистемы" результат опытно-промышленной эксплуатации прибора для диагностики и локализации ОЗЗОписание
Сталкер ВЛ предназначен для определения однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии в распределительных сетях 6-10 кВ воздушных (кабельных) линий с изолированной нейтралью, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.
При возникновении однофазного замыкания на землю воздушной линии с изолированной нейтралью, включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.
При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.
После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.
Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.
- Запатентованный метод определения поврежденного фидера с применением генератора;
- Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места замыкания на землю (ОЗЗ) в разветвленных сетях с большой протяженностью;
- Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
- Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
- Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
- Диапазон рабочих температур от – 30 до + 55 º С.
Особенности
- Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
- Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
- Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
- Применение одного генератора на 2 секции;
- Высокая помехоустойчивость
Характеристики
| Наименование параметра | Значение | ||
| Генератор ГТ-100ВЛ | |||
| 1 Выходное напряжение, не более, В | 400* | ||
| 2 Формируемые рабочие частоты, Гц | Двухчастотный, основная частота 526 | ||
| 3 Отклонение от рабочей частоты, Гц, не более | ±1 | ||
| 4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В | от 198 до 242 | ||
| 5 Максимальная потребляемая мощность, не более, ВА | 150* | ||
| 6 Габаритные размеры, не более, мм | 370х320х135 | ||
| 7 Масса, не более, кг | 8,5 | ||
| Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ. | |||
| Приемник ПТ-01ВЛ | |||
| 8 Номинальные значения рабочих частот, Гц | при работе с генератором | 526 | |
| при работе без генератора | 50, 550 | ||
| 9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА | 400 | ||
| 10 Динамический диапазон входных сигналов, не менее, дБ | 92 | ||
| 11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц | по уровню минус 3 дБ | по уровню минус 60 дБ | |
| 9 | 24 | ||
| 12 Диапазон напряжений питания постоянного тока, В | от 4,4 до 6,0 | ||
| 13 Габаритные размеры, не более, мм | 175´115´40 | ||
| 14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч | 7 | ||
| 15 Масса, не более, кг | 0,9 | ||
| Блок согласования БС-3 | |||
| 16 Ограничение входного напряжения переменного тока, не более, В | 700 | ||
| 17 Габаритные размеры, не более, мм | 225´175´145 | ||
| 18 Масса, не более, кг | 1,5 | ||
Комплектация
| № п/п | Наименование | Количество |
|---|---|---|
| 1 | Генератор ГТ - 100 ВЛ | 1 |
| 2 | Приемник «Сталкер» ПТ-01 ВЛ | 1 |
| 3 | Блок согласования БС-3 | 2 |
| 4 | Конденсатор высоковольтный | 6 |
| 5 | Хомут для крепления конденсаторов | 12 |
| 6 | Сумка для переноски приёмника | 1 |
| 7 | Руководство по эксплуатации на комплекс | 1 |
| 8 | Блок питания 12 В 0,5 А | 1 |
| 9 | Ni-MH аккумулятор типоразмера АА | 4 |
| 10 | Упаковка транспортная | 1 |
